宽带隙钙钛矿太阳能电池因吸收层结晶质量差导致严重的开路电压损失，限制了其效率提升。传统添加剂方法通常在器件制备过程中引入，增加了工艺复杂性和成本。

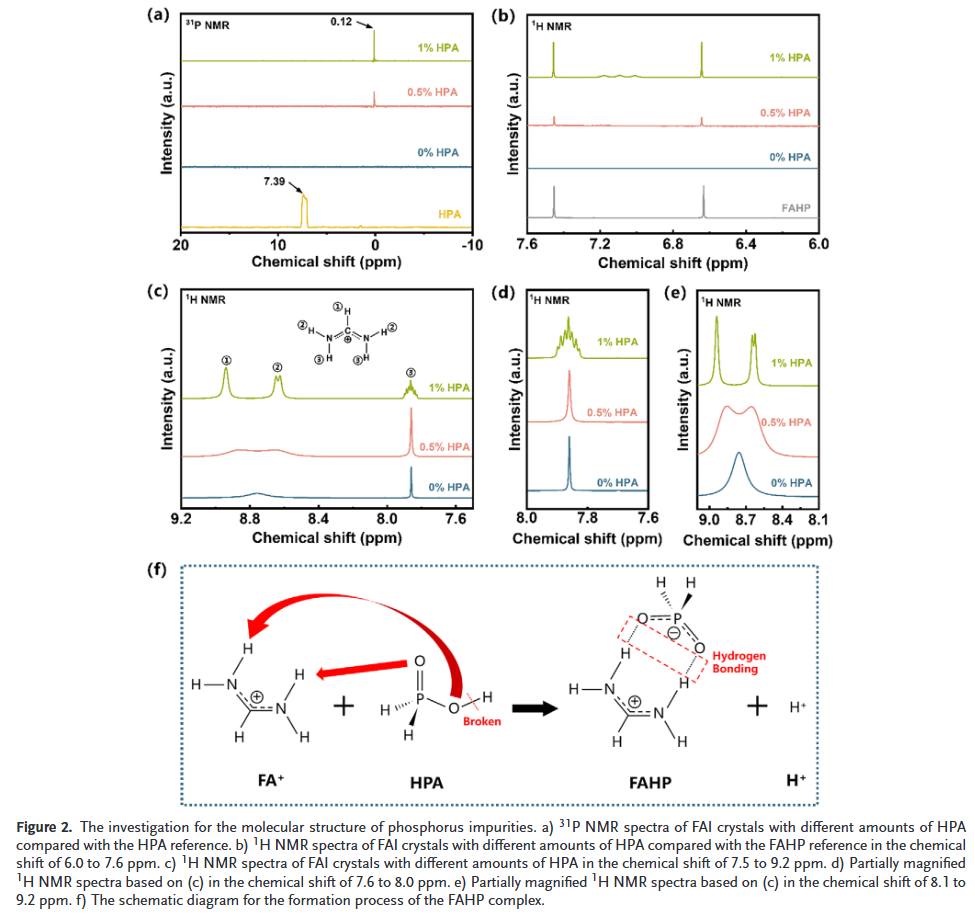

本研究中南大学曾强和刘芳洋等人在关键原料甲脒碘合成过程中同步合成了一种新型配合物——次磷酸甲脒，发现其可促进钙钛矿结晶。微量FAHP可与钙钛矿前驱液中的Pb²⁺配位，形成的配合物在退火过程中分解，延缓结晶速率，从而获得高结晶度、低缺陷的宽带隙钙钛矿薄膜。相应冠军器件实现了23.26%的效率和1.26 V的开路电压。未封装器件在空气中储存1400小时后仍保持80%以上的初始效率。
文章亮点：

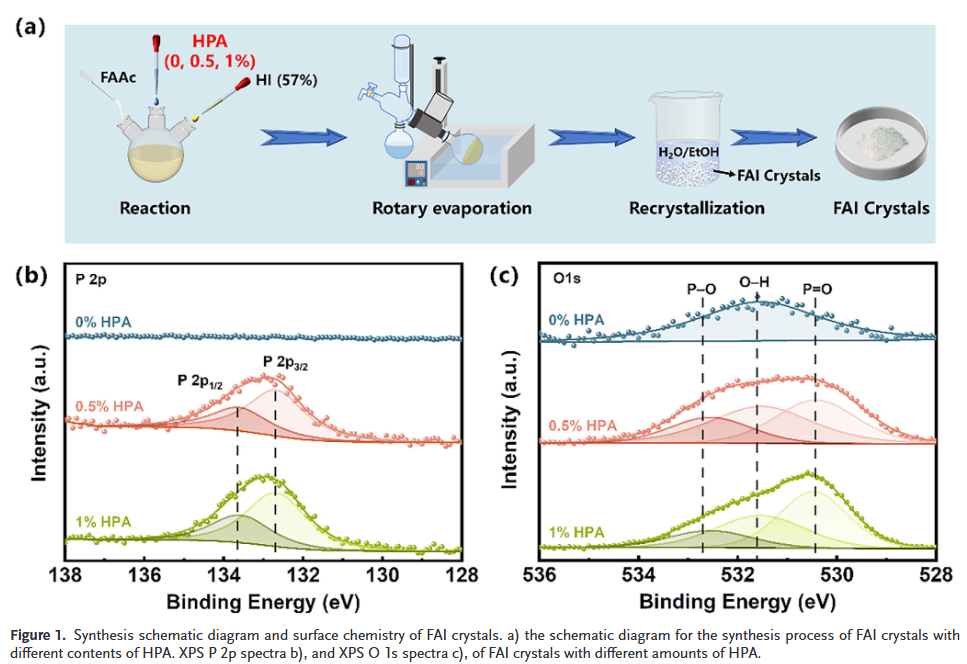

- 原料级创新策略：在FAI合成过程中原位引入次磷酸甲脒配合物，实现磷元素的“锚定”，避免传统后处理添加的复杂工艺，降低成本并提升工艺兼容性。

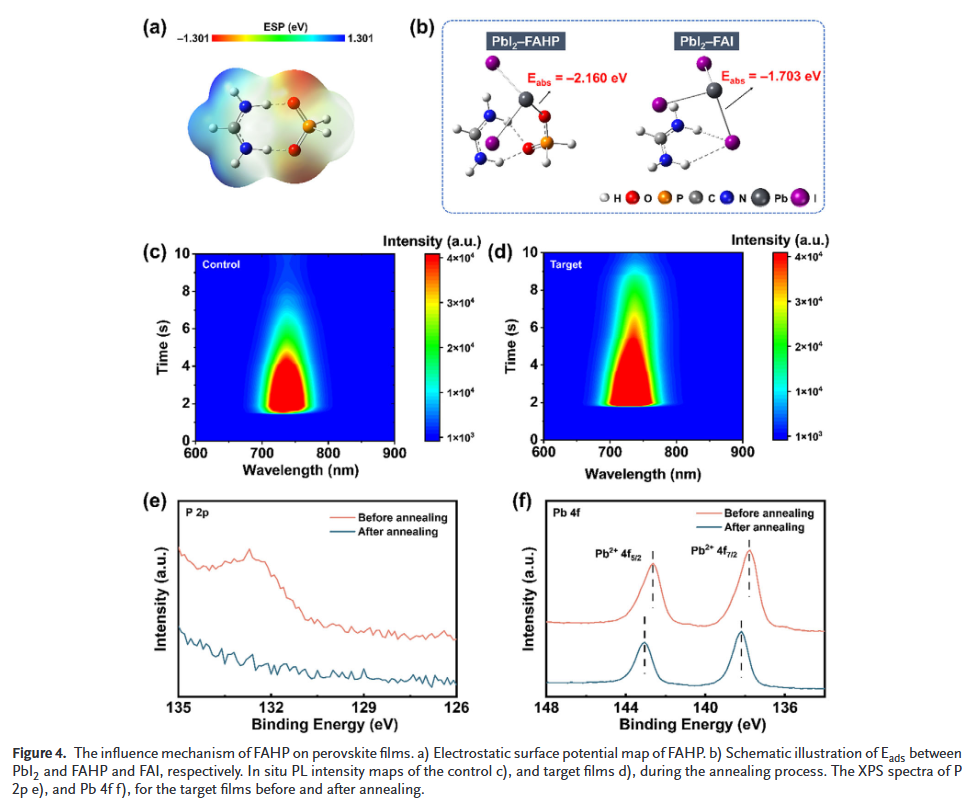

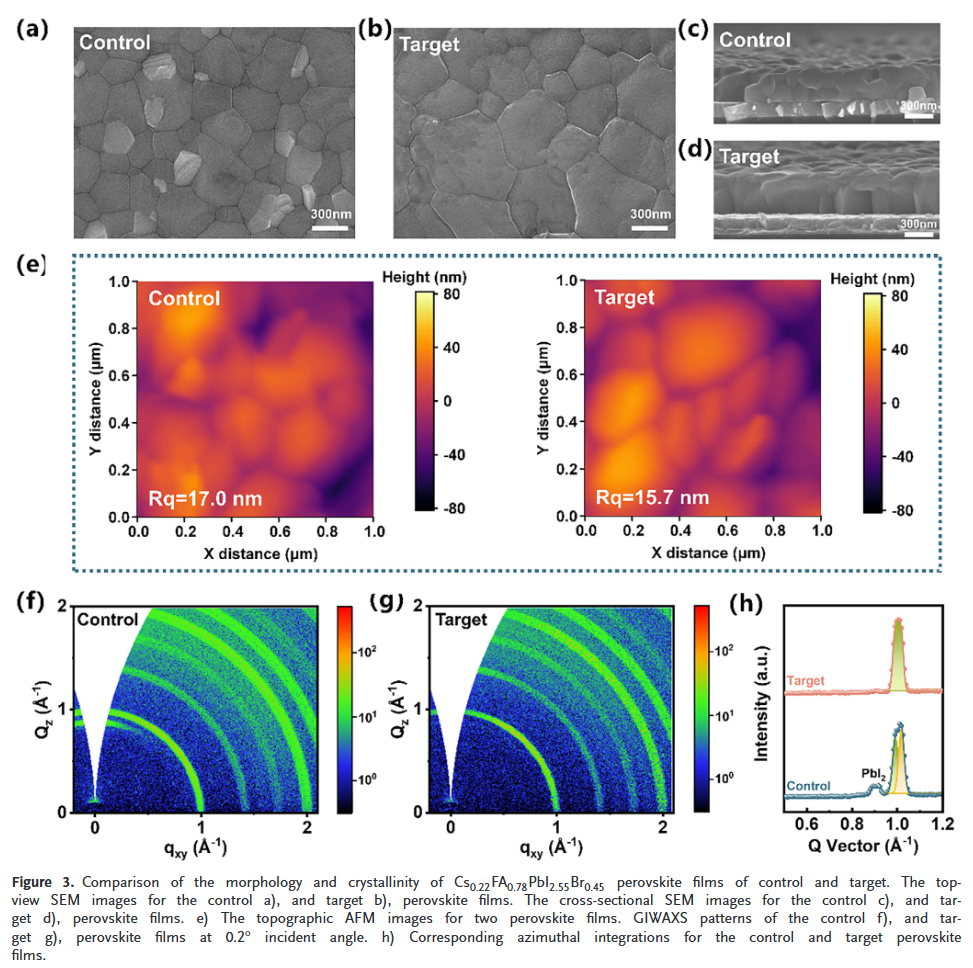

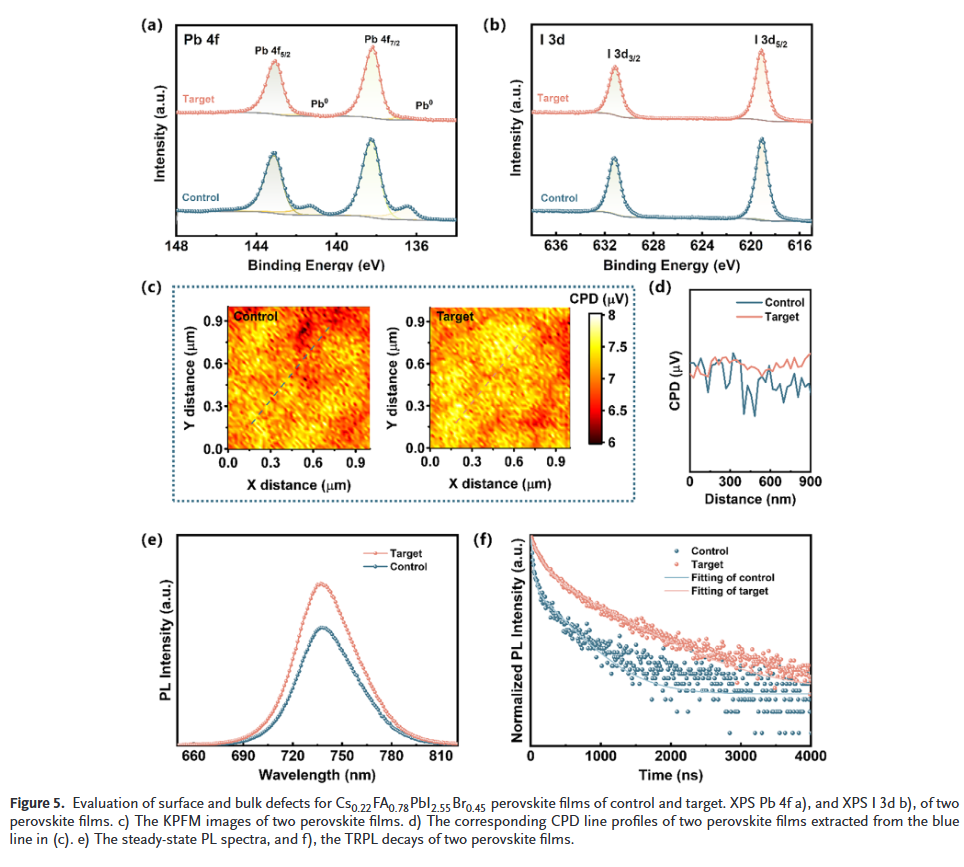

- 结晶动力学调控：FAHP与Pb²⁺配位形成中间体，退火时分解延缓结晶过程，促进晶粒长大、抑制PbI₂残留，显著提升薄膜质量和相分布均匀性。

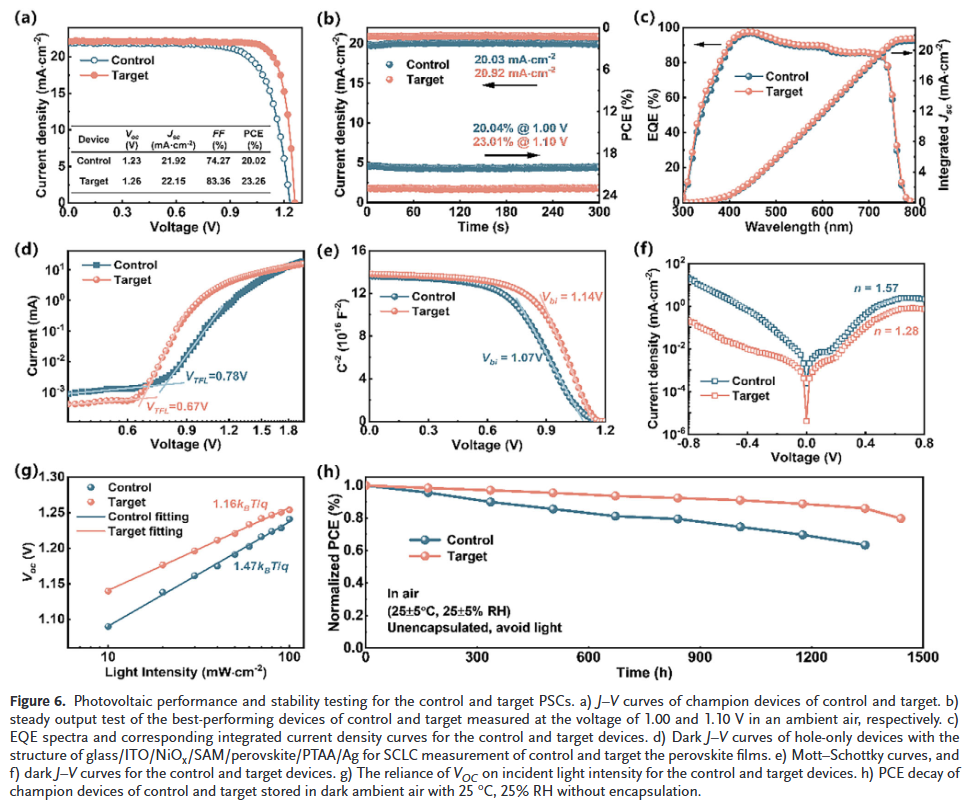

- 高效稳定兼具：宽带隙器件效率从20.02%提升至23.26%，开路电压达1.26 V，未封装器件在空气中1400小时保持80%以上效率，展现出优异的实际应用潜力。
文章信息：

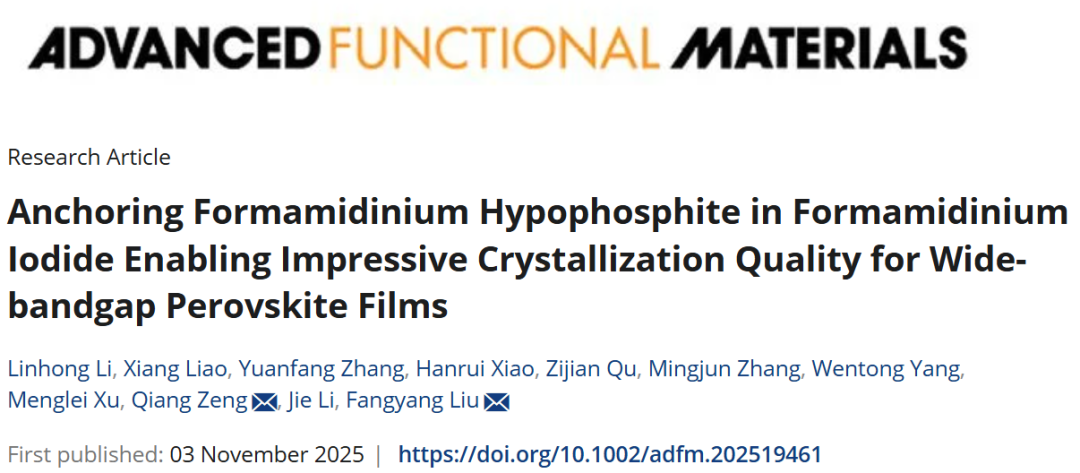

L. Li, X. Liao, Y. Zhang, et al. “ Anchoring Formamidinium Hypophosphite in Formamidinium Iodide Enabling Impressive Crystallization Quality for Wide-bandgap Perovskite Films.” Adv. Funct. Mater. (2025): e19461.
原文地址：https://doi.org/10.1002/adfm.202519461
