论文概览
针高性能有机太阳能电池（OPVs）通常依赖结构复杂的聚合物给体，合成步骤冗长、条件苛刻，导致成本高昂，制约其商业化。为此，日本广岛大学Itaru Osaka团队设计并合成了一种结构简化、合成便捷的高效聚合物给体PTz3TE。该聚合物以噻唑并噻唑-三联噻吩为主链，辅以酯基侧链，仅需七步合成，无需低于-30°C的超低温反应与柱层析纯化，即可从商品化原料制备。PTz3TE与富勒烯（PC₆₁BM）和非富勒烯（Y12）受体共混后，分别实现9.3%和17.3%的功率转换效率（PCE），三元体系（Y12/P61BM）效率更达18%。通过引入改良合成复杂度（mSC）指标进行量化评估，PTz3TE被证实是当前性价比最高的聚合物给体之一。该研究为OPVs的材料设计与商业化提供了重要借鉴。成果以“A Strategically Designed Easily‐Synthesized Polymer Donor for Efficient Organic Photovoltaics”为题发表于《Advanced Energy Materials》。
技术亮点
简约分子设计策略：PTz3TE采用噻唑并噻唑（acceptor单元）与三联噻吩（donor单元）组合，通过酯基侧链与非共价相互作用（S···N、O···S）增强主链共面性，提升载流子传输能力，同时无需卤素取代即可实现合适的HOMO能级。
合成工艺极大简化：全程无需超低温反应（NLT=0）与柱层析纯化（NCC=0），单体合成可在常温进行，中间体可通过萃取、重结晶等常规操作纯化，适合克级放大。
优异的器件性能：与Y12等非富勒烯受体搭配，PCE突破17%，三元器件进一步提升至18%，且在不同批次合成中表现一致，具备良好的重复性与稳定性。
量化评估合成成本优势：提出包含“超低温反应次数（NLT）”的改良合成复杂度（mSC）指标，PTz3TE的mSC值为19.5，远低于PM6（70.4）、D18（86.0）等高性能聚合物，甚至低于多数“易合成”聚合物（如PTQ10、FO6-T等），显示出卓越的成本-性能平衡。
研究意义
✅合成工艺突破：打破了“高性能必复杂”的固有认知，为OPVs材料开发提供了“简化合成不牺牲性能”的成功范例。
✅商业化路径清晰：无需特殊反应设备与纯化工艺，大幅降低材料成本与生产门槛，推动OPVs向产业化迈进。
✅评估体系创新：引入mSC指标，为未来材料设计与合成路线的优化提供了可量化的评估工具。
深度精读

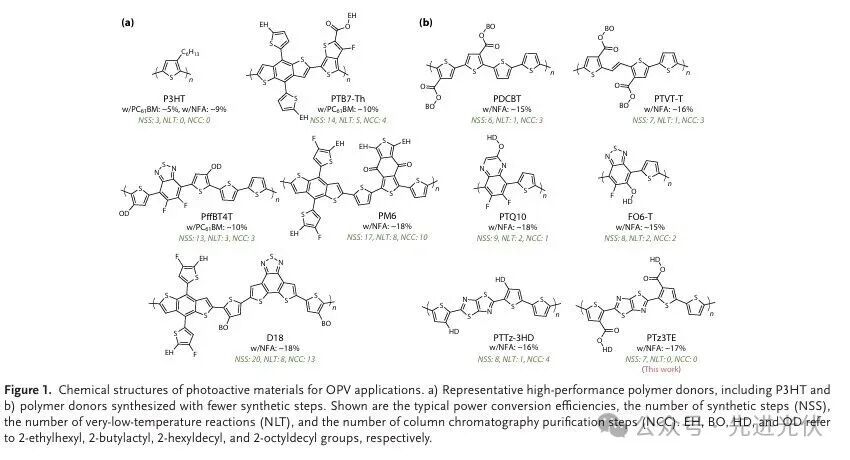

图1：高性能聚合物给体分子结构对比
该图对比了传统聚合物给体P3HT与高性能聚合物给体（如PTB7-Th、PffBT4T等）的分子结构差异，重点展示了π-扩展稠环在高性能材料中的关键作用。通过结构对比，揭示了复杂稠环结构（如PM6、D18）与简化结构（如PTQ10、PTTz-3HD）在合成步骤数（NSS）、低温反应需求（NLT）和柱层析纯化次数（NCC）上的显著差异，为后续PTz3TE的简化设计提供理论基础。

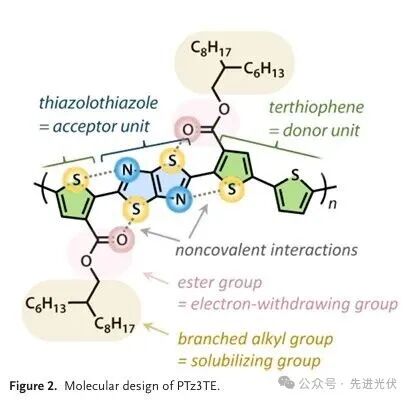

图2：PTz3TE 聚合物供体分子设计结构图
该图详细展示了PTz3TE的分子设计策略和七步合成路线，强调其噻唑并噻唑-三噻吩骨架和酯侧链的协同作用。合成过程无需低温反应（NLT=0）和柱层析纯化（NCC=0），通过酯基的位阻效应实现高平面性，同时长支链烷基（2-己基癸基）保障溶解性。关键步骤包括室温甲酰化、酯化及噻唑环化，最终产物分子量达Mn=61400，体现“结构-合成协同简化”的创新设计理念。

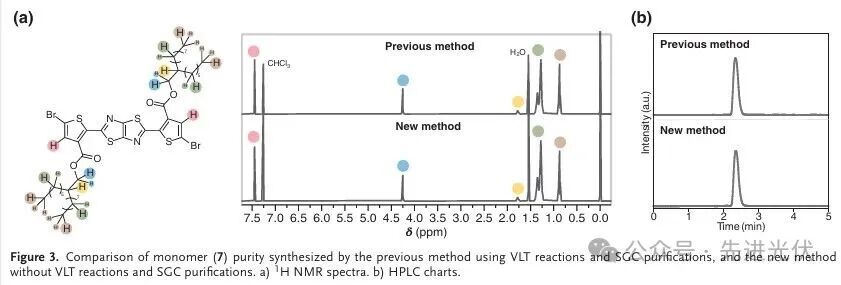

图3：单体7的两种合成方法纯度对比图
该图该图通过¹H NMR和HPLC图谱，对比了采用“极低温反应+SGC纯化”的传统方法与“无极低温反应+无SGC纯化”的新方法合成单体7的纯度。从图谱可见，两种方法合成的单体7在特征峰位置、峰形及杂质含量上差异极小，结合文档中元素分析结果，证实新方法所得单体纯度可与传统方法媲美，为PTz3TE合成过程中省略VLT和SGC仍保高纯度提供了直接实验证据。

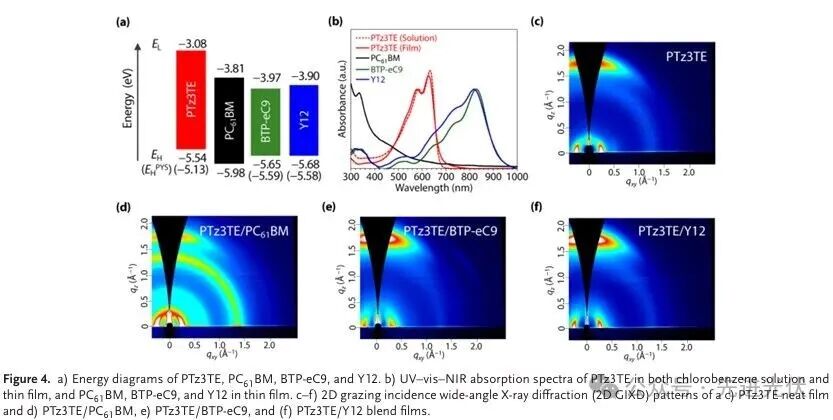

图4：能级排列与结晶特性分析
该图综合了PTz3TE与受体材料（PC61BM、BTP-eC9、Y12）的能级对齐、紫外-可见吸收谱及二维掠入射X射线衍射（2D GIXD）结果。PTz3TE的HOMO能级为-5.54 eV，与受体形成0.11-0.73 eV的足够能级偏移，利于激子分离。薄膜中π-π堆积距离为3.54 Å，相干长度达30 Å，显示高度有序的面取向结晶。共混膜中PTz3TE保持相似结晶性（dπ=3.51-3.58 Å），为空穴传输提供高效路径。

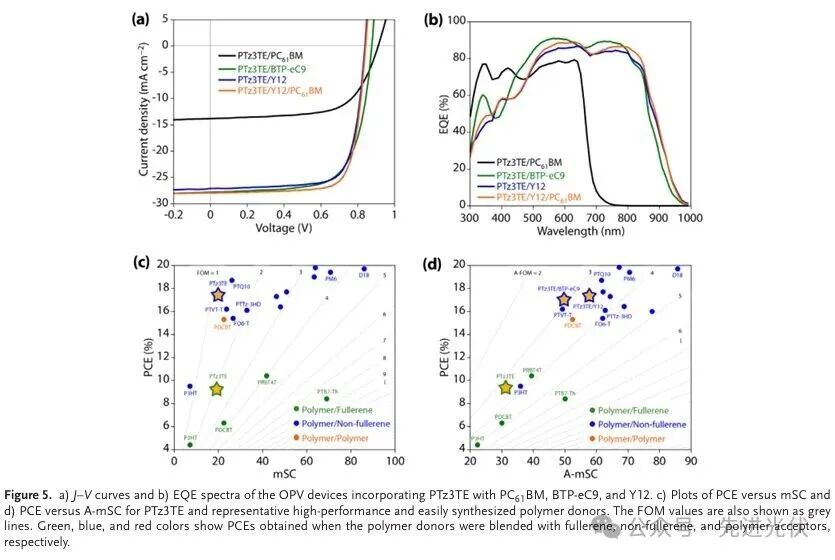

图5：器件性能与稳定性全面评估
该图系统对比了PTz3TE基器件的J-V曲线、外量子效率（EQE）及合成复杂度-效率平衡关系。二元器件（PTz3TE/Y12）效率达17.3%，三元器件（添加PC61BM）提升至18%。改性合成复杂度（mSC）仅19.5，远低于PM6（70.4）和D18（86），FOM值（1.13-2.10）表明其兼具高性能与低成本优势。图中还标注了PTz3TE与代表性给体的A-FOM值（2.97-3.39），突显其在商业化应用中的潜力。
结论展望
该团队通过精妙的分子与合成设计，成功打造了聚合物给体PTz3TE，实现了“高性能”与“易合成”的理想结合。其仅需七步、无需超低温与柱层析的简洁工艺，构成了显著的产业化优势。这项研究不仅提供了一个优异的材料候选，更以其极高的性价比，为OPVs材料的实用化开发树立了新标杆。
文献来源
MK. Yamanaka, T. Mikie, I. Osaka, A Strategically Designed Easily‐Synthesized Polymer Donor for Efficient Organic Photovoltaics.Advanced Energy Materials, 2025, 15, 2502173. DOI:10.1002/aenm.202502173
仅用于学术分享，如有侵权，请联系删除。
索比光伏网 https://news.solarbe.com/202509/24/50009258.html
