胶体量子限域的CsPbBr₃纳米片具有窄发射线宽和厚度可调的光致发光特性，是深蓝钙钛矿发光二极管的理想候选材料。然而，传统长链配体的弱表面配位导致纳米片面对面堆叠，造成器件发射红移。

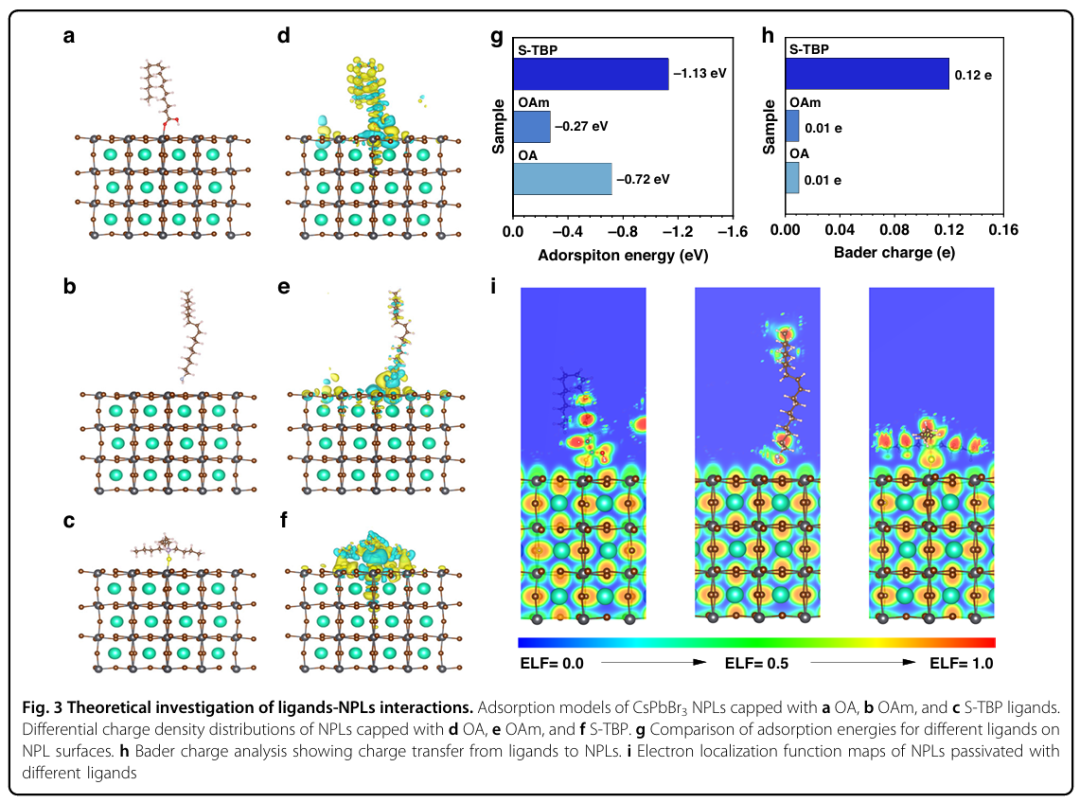

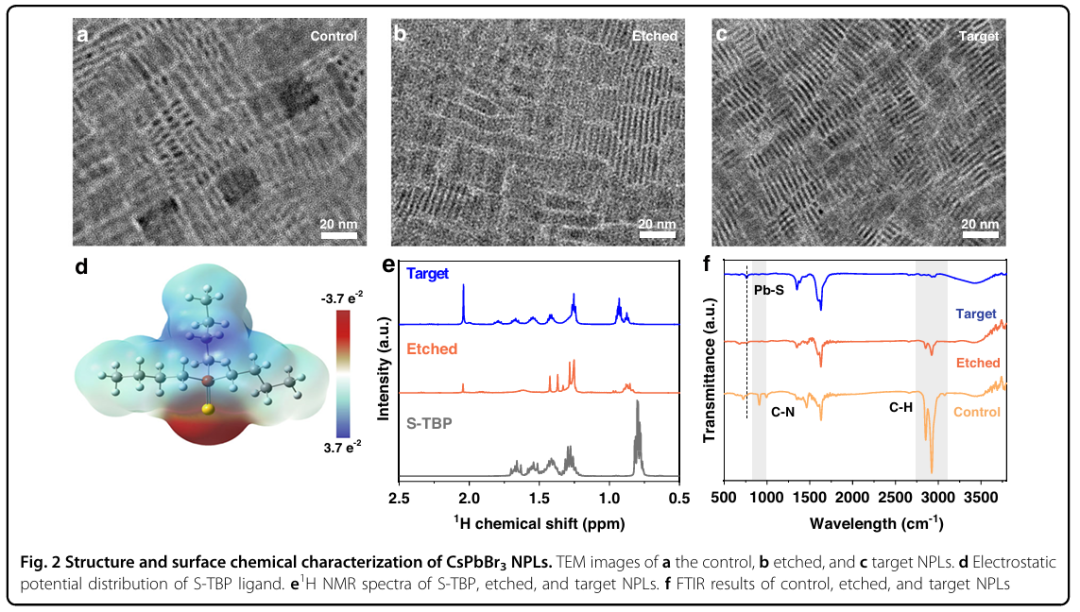

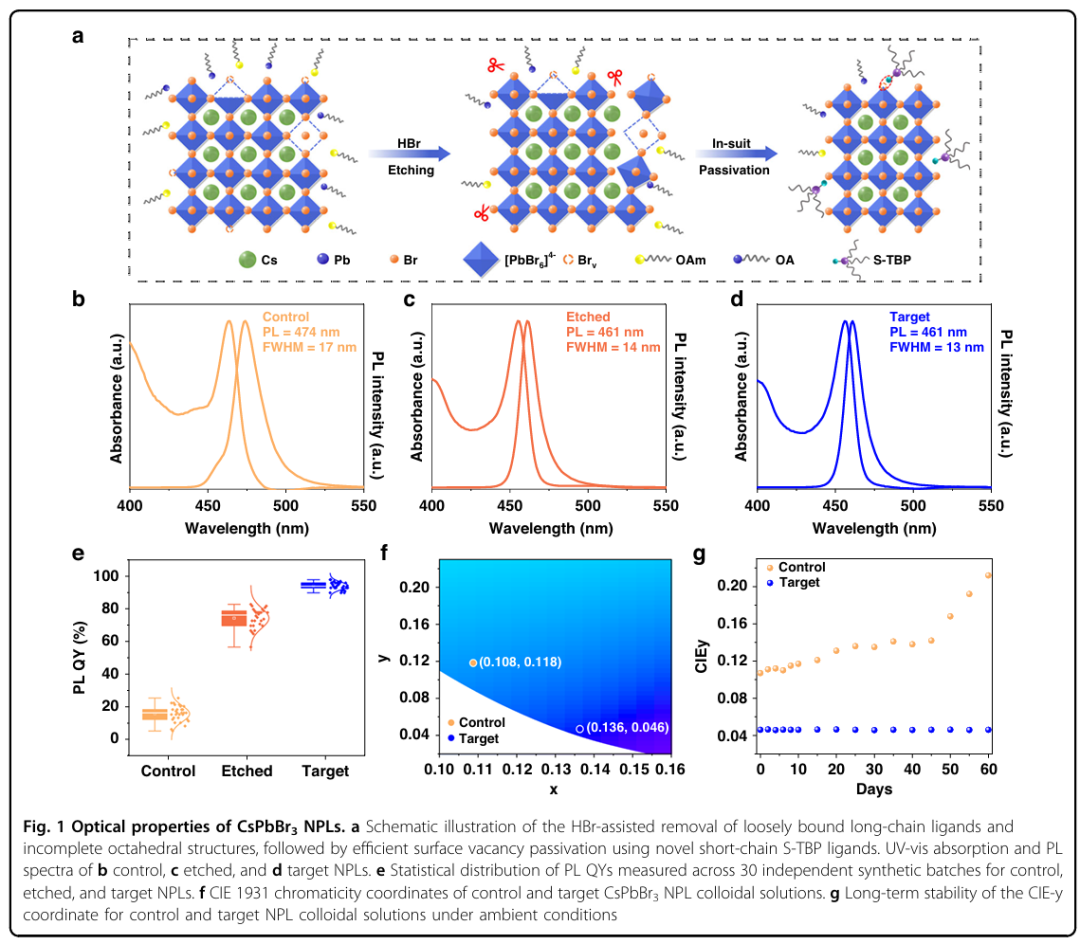

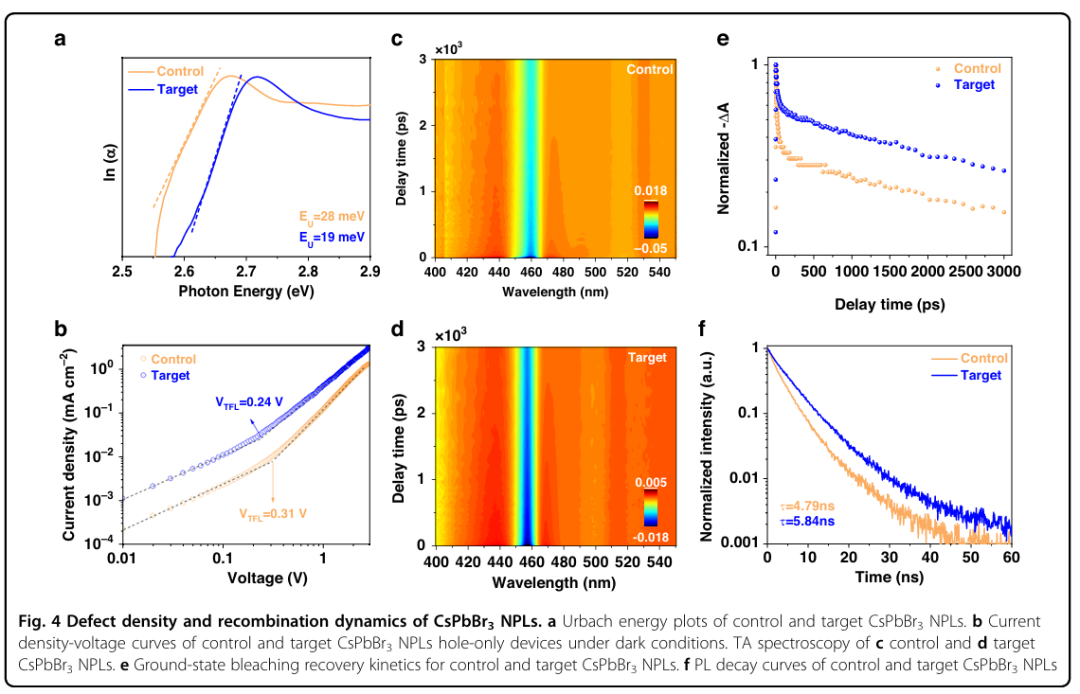

本文广西大学曹盛、赵家龙和邹炳锁等人提出一种酸辅助配体钝化策略，成功制备出符合Rec.2020色域标准的高效深蓝PeLED。表面化学分析表明，氢溴酸促进质子辅助剥离长链配体，并与硫代三丁基膦形成稳定的Pb–S–P配位键，吸附能高达–1.13 eV。该策略显著提升了表面缺陷钝化效果，使光致发光量子产率提升至96%，发射峰位于461 nm，半高宽仅13 nm。通过时间分辨荧光和瞬态吸收光谱证实，钝化后激子复合增强，缺陷态密度降低。

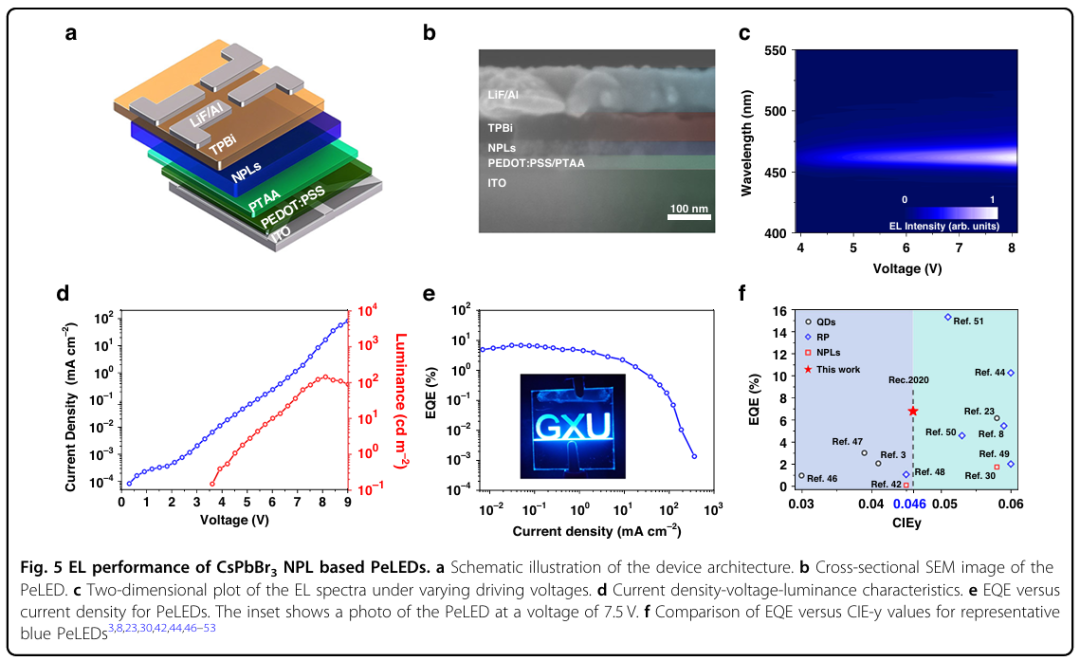

所制备的PeLED在CsPbBr₃纳米片基器件中性能创纪录，最大外量子效率达6.81%，峰值亮度143 cd/m²，CIE色坐标（0.136, 0.046）完全符合Rec.2020标准，较未钝化器件提升十倍。
文章亮点
- 酸辅助配体钝化策略：通过HBr酸蚀结合S-TBP短链配体，形成强Pb–S–P配位键，显著提升纳米片表面稳定性，抑制堆叠导致的发射红移。
- 优异光学性能与色纯度：实现461 nm深蓝发射，半高宽仅13 nm，PLQY高达96%，CIE-y值低至0.046，完全满足Rec.2020超高清显示标准。
- 器件性能突破：PeLED外量子效率达6.81%，亮度143 cd/m²，为当前纳米片基深蓝PeLED最高水平，具备良好的光谱稳定性与商业化潜力。
Song, Y., Cao, S., Wang, Y. et al. Efficient deep-blue LEDs based on colloidal CsPbBr3 nanoplatelets meeting the Rec.2020 standard. Light Sci Appl 14, 336 (2025).
https://doi.org/10.1038/s41377-025-02019-1
索比光伏网 https://news.solarbe.com/202509/24/50009252.html
