论文概览
针对宽带隙钙钛矿太阳能电池（PSCs）中电子传输层（SnO₂）与3D 钙钛矿界面能级失配、非辐射复合严重及热膨胀应变导致稳定性差的核心挑战，Minwoo Lee 团队联合新南威尔士大学等多家科研机构创新性提出自组装 2D BA₂PbBr₄隧道结策略与宽带隙钙钛矿结晶调控方案。该研究通过 SnO₂表面氧空位（Vₒ）与n - 丁基溴化铵（n-BABr）氢原子的强相互作用，驱动 2D BA₂PbBr₄在 SnO₂/3D 钙钛矿（Cs₀.₁₇FA₀.₈₃Pb (I₀.₆Br₀.₄)₃）界面定向生长，形成兼具隧道传输与应变缓冲功能的中间层：一方面通过能级调控消除陡峭导带偏移（CBO），促进电荷隧道穿透；另一方面缓冲 SnO₂与 3D 钙钛矿的热膨胀差异，抑制膜层应变与缺陷生成。在器件性能上，该体系使 1.7 eV 宽带隙器件实现21.54% 的认证功率转换效率（Voc=1.3 V，FF=81.2%，Jsc=20.3 mA/cm²），1.8 eV 器件效率达19.16%，且在 200 lux 室内白光LED 下效率突破 43.7%；长期稳定性方面，封装器件在 1000 lux 氮气环境下运行 1200 小时后PCE 仍保留 83%。该研究以“Highly Efficient Wide Bandgap Perovskite Solar Cells With Tunneling Junction by Self-Assembled 2D Dielectric Layer” 为题发表于顶级期刊 Advanced Materials。
技术亮点
自组装 2D 隧道结机制：利用 SnO₂表面 Vₒ与 n-BABr 的氢键作用，实现 BA₂PbBr₄在界面定向生长，既中和能级失配，又构建电子隧道传输通道，降低接触电阻与复合损失。
应变缓冲与结晶调控：2D BA₂PbBr₄的热膨胀系数（5.18×10⁻⁴°C⁻¹）介于 SnO₂与 3D 钙钛矿之间，吸收界面热应变；同时诱导 3D 钙钛矿形成大尺寸均匀晶粒，(100) 晶面 FWHM 降至 0.146，抑制δ相杂质生成。
全场景适配设计：兼顾 1-Sun 标准光照（叠层电池顶层需求）与室内低光环境（物联网供电），1.7 eV 器件室内效率达 43.7%，输出电压超 1 V，适配低功耗电子设备。
长效稳定性提升：2D层抑制Pb⁰缺陷与卤化物偏析，未封装器件空气存储 30 天后 PCE 保留 88%，封装器件 1000 lux 光照 1200 小时效率保留率较对照组（61%）提升至 83%。
深度解析
图1通过接触角测量证明n-BABr能耐受DMF溶剂处理（角度保持约31°），表明n-BABr在SnO₂表面的稳定性。DFT模展示了及其自组装形成二维钙钛矿层在下界面的存在以及存在的理论依据，即，n-BABr中氢原子与SnO₂氧空位具有强相互作用这使得它能稳定c存在于下界面的关键原因。而HR-TEM图像直接观测到6.9 Å晶格间距的二维层存在于SnO₂与三维钙钛矿界面，并通过SAED图案证实了二维/三维混合相的形成，为后续载流子传输研究奠定结构基础。

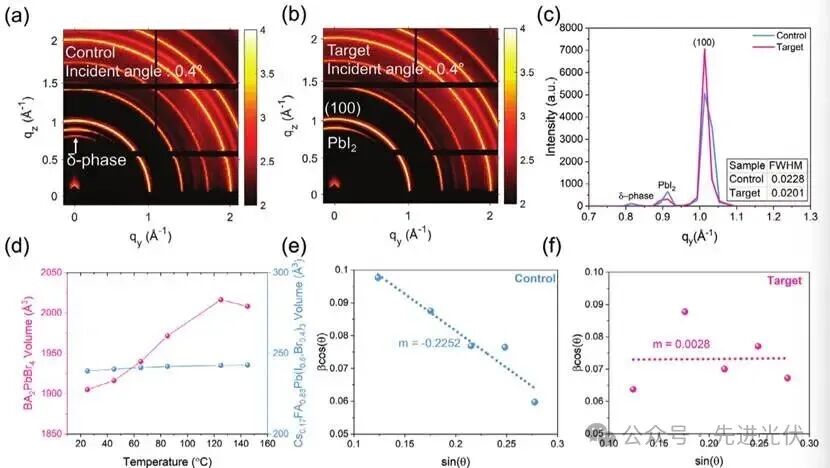

图2通过GIWAXS和XRD分析揭示了二维层对三维钙钛矿结晶质量的提升作用：GIWAXS显示目标样品（含BA₂PbBr₄）的(100)晶面衍射强度更高且半峰宽更窄，同时δ相和PbI₂杂相减少，表明结晶度改善；热膨胀系数测量发现二维层（5.18×10⁻⁴ °C⁻¹）能缓冲SnO₂（3.23×10⁻⁶ °C⁻¹）与三维钙钛矿（1.24×10⁻⁴ °C⁻¹）之间的热失配，Williamson-Hall曲线进一步证明目标样品的晶格应变得到抑制，说明二维层促进了更均匀且低应变的晶体生长。

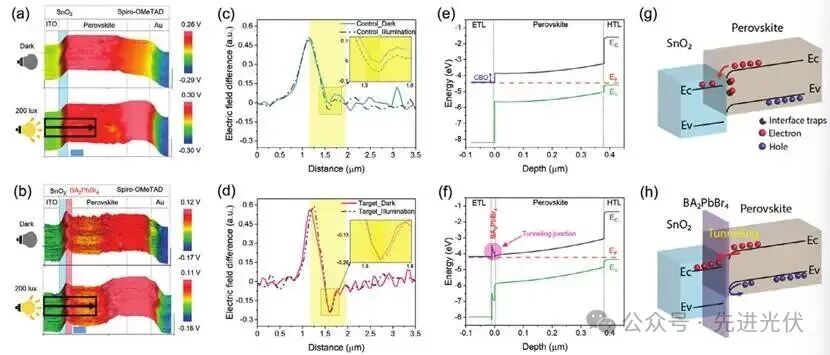

图3结合截面KPFM和TCAD模拟阐明了二维层的隧穿效应：KPFM显示目标器件在SnO₂/钙钛矿界面处接触电势差变化更陡峭（斜率-0.244 vs -0.041），光照下电场分布几乎无变化，表明载流子无积累且传输高效；TCAD能带模拟表明二维层在SnO₂与钙钛矿间形成窄势垒（约9 nm），虽导带偏移较大但通过强能带弯曲实现电子隧穿，而对照组因0.5 eV的cliff 型偏移导致界面电荷陷阱和复合损失。
图4对比了不同带隙器件在1-Sun和室内光照下的性能：1.7 eV和1.8 eV目标器件分别实现21.54%和19.16%的光电转换效率（Voc达1.3 V以上），且稳态功率输出稳定无衰减；室内200 lux白光LED下目标器件效率达43.7%（对照组38.22%），统计箱线图显示平均效率提升约6%，IQE在短波区增强印证了界面非辐射复合抑制；持续1200小时1000 lux光照后目标器件仍保持83%初始效率，显著优于对照组的61%，证明隧穿层提升了长期运行稳定性。
结论展望
本研究通过构建自组装 2D BA₂PbBr₄隧道结，实现了宽带隙钙钛矿太阳能电池效率与稳定性的协同突破，1.7 eV 器件认证效率达 21.54%，室内效率超 43%，为宽带隙 PSCs 的产业化应用提供关键技术支撑。该创新不仅验证了 “2D 介电层 - 界面调控 - 应变缓冲” 的协同机制，还为叠层电池顶层设计、室内光伏供电等场景提供新方案。展望未来，随着 2D 层厚度精准调控、大面积均匀制备工艺的优化，以及与硅基叠层电池的集成研究，宽带隙钙钛矿电池有望在高效光伏系统、低功耗电子设备等领域实现规模化应用，推动第三代光伏技术迈向新高度。
文献来源
Lee, M., Lim, J., Choi, E., et al. Highly Efficient Wide Bandgap Perovskite Solar Cells With Tunneling Junction by Self-Assembled 2D Dielectric Layer. Advanced Materials.(2024).
https://doi.org/10.1002/adma.202402053
仅用于学术分享，如有侵权，请联系删除。
