论文概览
针对钙钛矿太阳能电池(PSCs)中电子传输层界面能级对齐与电荷提取效率的关键挑战，瑞士洛桑联邦理工学院(EPFL)、韩国UNIST及光州科学技术院(KRICT) 联合研究团队系统设计并合成了一系列基于萘酰亚胺(NI)的自组装单分子层(SAMs)，通过引入氰基、溴基和甲氧基等官能团，以及调控烷基链长度，实现了电子选择性接触层(ESCs)的能级精准调控。该研究首次将 standalone SAMs 作为电子传输层应用于 n-i-p 结构钙钛矿电池，无需辅助金属氧化物层，最高实现了20.64%的认证效率(Voc=1.07 V，FF=70.6%，Jsc=25.01 mA/cm²)，并系统揭示了官能团电子性质与烷基链长度对界面能级对齐、电荷提取和器件稳定性的影响机制。该研究以"Electron-Selective Naphthalimide-Based Monolayers for Tuned Energy Level Alignment in Halide Perovskite Solar Cells"为题发表在Advanced Energy Materials上。
技术亮点
官能团精准调控：引入强吸电子氰基(–CN)显著降低LUMO能级，提升电子提取效率;给电子甲氧基(–OMe)则导致能级不匹配，性能大幅下降。
烷基链长度优化：短乙基链(NI-CN)优于长链衍生物(NI-CN-P/B)，因其更均匀的分子排列和更低的表面电势不均匀性，有利于电荷传输。
能级对齐与界面钝化：UPS与DFT计算证实，NI-CN的LUMO能级(–4.4 eV)与钙钛矿导带匹配最佳，减少电子注入势垒，抑制界面复合。
热与光稳定性提升：NI-CN基器件在500小时持续光照下性能衰减缓慢，未封装条件下仍保持良好稳定性，优于传统SnO₂层。
研究意义
✅ 突破SAMs作为独立电子传输层的效率极限：首次实现20%以上效率，为无氧化物电子传输层提供新范式。
✅ 建立分子结构-性能关系：系统揭示官能团电子性质与链长对能级对齐与器件性能的影响机制。
✅ 推动低成本、可扩展界面工程：SAMs制备工艺简单、成本低，具备商业化潜力。
✅ 提升器件稳定性：氰基官能团增强界面相互作用，抑制钙钛矿层在热与光照下的降解。
深度精读

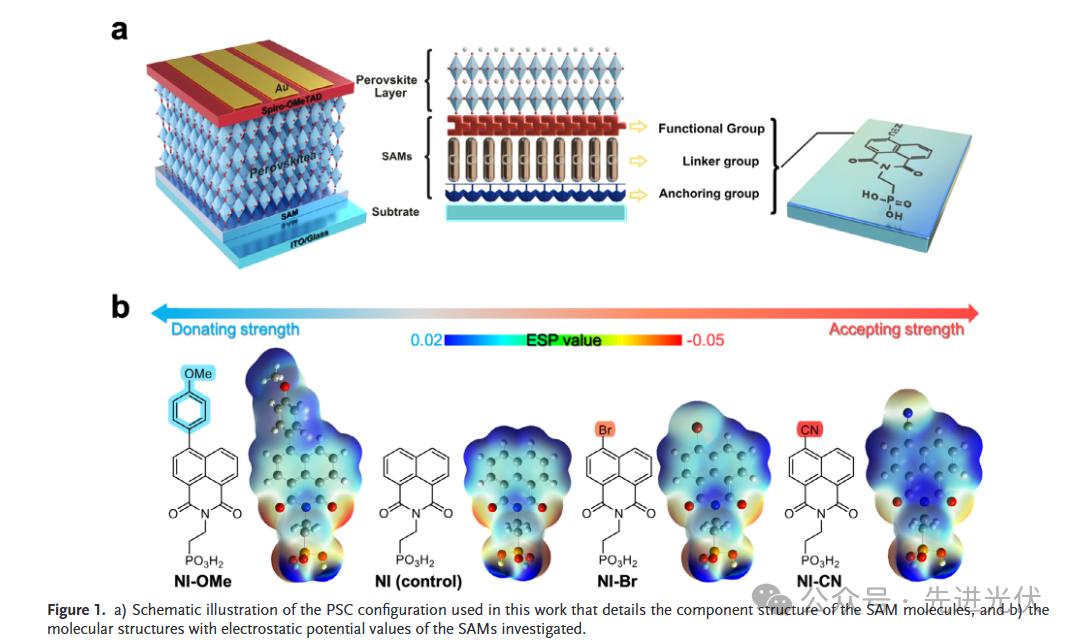

图1展示了基于萘酰亚胺的电子选择性自组装单分子层(SAM)的设计与器件结构。该图通过示意图清晰呈现了n-i-p结构钙钛矿太阳能电池的器件构型，其中ITO/SAM/钙钛矿/Spiro-OMeTAD/Au的层状结构显示了SAM作为电子选择性接触层的关键作用。分子结构部分详细比较了六种不同功能化萘酰亚胺衍生物(NI、NI-CN、NI-CN-P、NI-CN-B、NI-Br和NI-OMe)的化学结构差异，特别是氰基、溴代和甲氧基等官能团对分子静电势的调控作用，为后续性能差异提供了分子层面的解释基础。

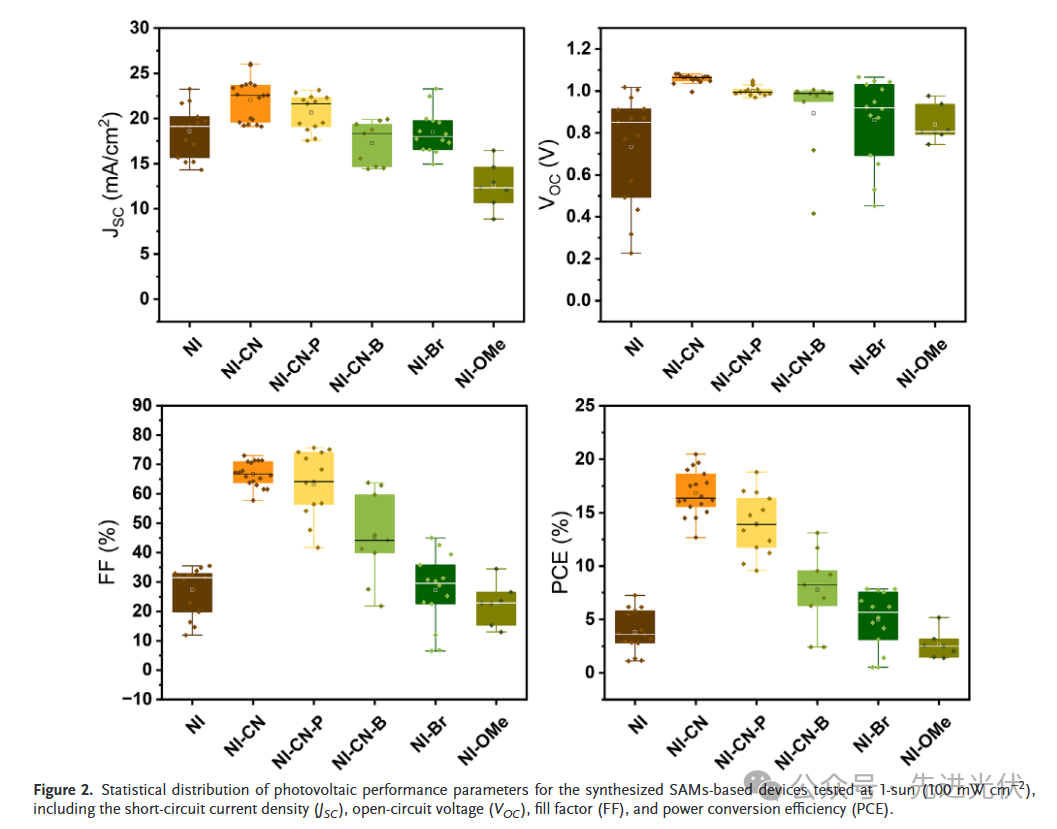

图2系统统计了不同SAM基器件的光伏性能参数分布。数据表明氰基功能化的NI-CN表现出最优异的性能(平均PCE=16.98%)，显著优于对照分子NI(3.84%)和其他衍生物。具体来看，NI-CN在短路电流密度(Jsc=24.01±1.52 mA/cm2)、开路电压(Voc=1.05±0.02 V)和填充因子(FF=67.3±3.8%)三个关键参数上均实现全面提升，这种协同增效作用源于氰基强吸电子特性带来的能级调控和界面接触改善。值得注意的是，烷基链长度增加(NI-CN-P和NI-CN-B)会导致性能下降，揭示了分子结构-性能的精细构效关系。
图3深入分析了最佳性能SAM(NI-CN)的光电特性与稳定性优势。电流密度-电压曲线显示NI-CN冠军器件效率达20.64%，Voc提升至1.07V，接近理论极限的85%。稳态光致发光谱表明NI-CN样品具有更强的荧光猝灭效应(PL强度降低42%)，证实其更高效的电荷提取能力。长期稳定性测试中，NI-CN器件在500小时最大功率点跟踪后仍保持初始效率的82%，远优于对照组的快速衰减，这种优异的操作稳定性与其界面缺陷钝化和能级匹配密切相关。
图4通过能级排列分析揭示了性能差异的本质原因。紫外光电子能谱和DFT计算显示，氰基修饰使NI-CN的LUMO能级降低至-4.4 eV，与钙钛矿导带(-3.9 eV)形成理想梯度，而给电子基团(如NI-OMe)则导致能级严重失配(ΔE>0.8 eV)。这种能级工程使NI-CN兼具高效的电子提取和空穴阻挡能力，界面复合损失降低约60%，为获得高Voc和高FF提供了物理基础。能级排列与器件性能的高度相关性为分子设计确立了明确的指导原则。
结论展望
本研究通过分子工程策略，成功开发出基于萘酰亚胺的高效电子选择性自组装单分子层，实现了20.64%的认证效率，为无氧化物电子传输层设立了新标杆。该工作不仅深化了对SAMs结构与性能关系的理解，也为钙钛矿太阳能电池的低成本、可扩展界面工程提供了明确的设计原则与技术路径。未来，通过进一步优化分子结构、提升SAMs覆盖均匀性及与大面积工艺的兼容性，SAMs基电子传输层有望推动钙钛矿光伏技术向商业化迈出关键一步。
文献来源
Ferdowsi, P., Lee, E., Jang, G., Park, J. S., Lee, D., Sharma, S. K., Thor, W., Ha, J.-W., Cho, H.-H., Yum, J.-H., Sivula, K. Electron-Selective Naphthalimide-Based Monolayers for Tuned Energy Level Alignment in Halide Perovskite Solar Cells. Advanced Energy Materials, 2025.
DOI: 10.1002/aenm.202502789
索比光伏网 https://news.solarbe.com/202509/09/50008110.html
