尽管Ruddlesden-Popper(RP)型准二维钙钛矿在红、绿、蓝光发光二极管(LED)中取得了外量子效率(EQE)超过20%的成果，但其光谱稳定性和工作稳定性仍是制约其进一步发展的主要挑战。
本文美国加州大学Chunru Fan、吉林大学张富俊和白雪等人提出一种策略，将RP型的高效性与Dion-Jacobson(DJ)型的高稳定性相结合，使用戊胺(PentA⁺)和1,5-戊二胺(PentDA²⁺)构建混合型纯溴准二维钙钛矿，实现了高性能与高稳定性的统一。引入PentDA²⁺可缩小相分布、消除RP型中的部分范德瓦尔斯间隙，不仅提高了薄膜的PLQY和稳定性，还增强了取向性并加速载流子迁移。

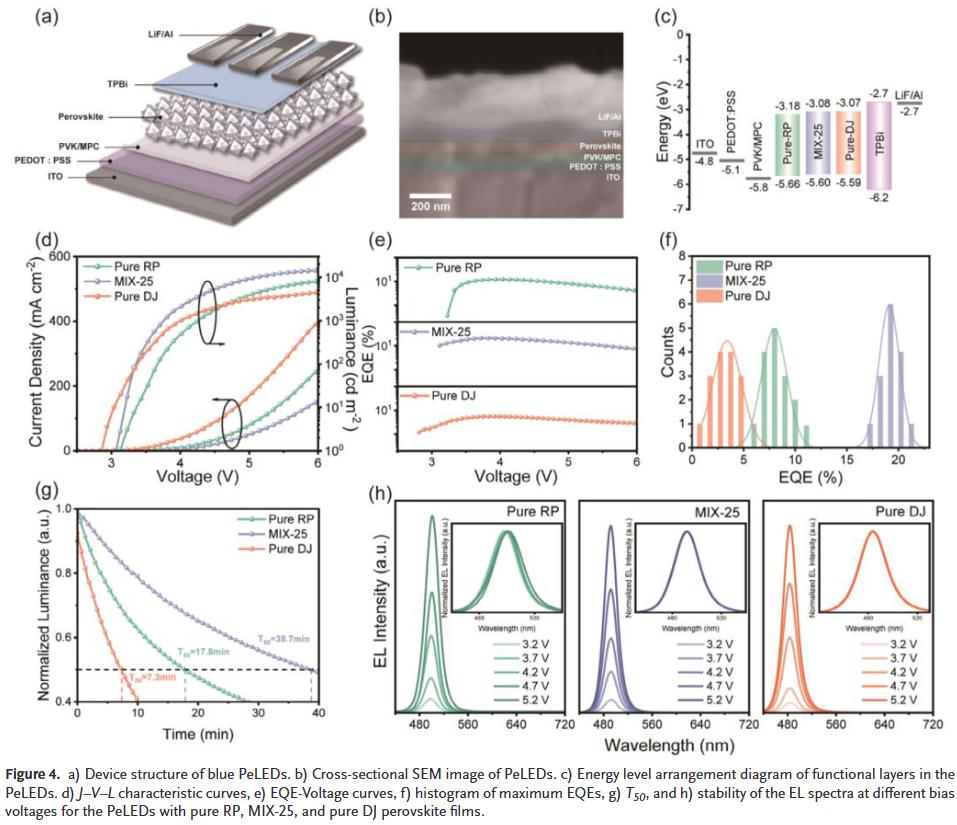

最终实现了最大EQE达20.8%(492 nm)、亮度14,696 cd/m²、工作寿命38.7分钟的高效蓝光LED，是目前纯溴蓝光LED的最佳性能。该策略为准二维钙钛矿的构建提供了新思路，实现了蓝光钙钛矿LED的高效与高稳定性。
文章亮点

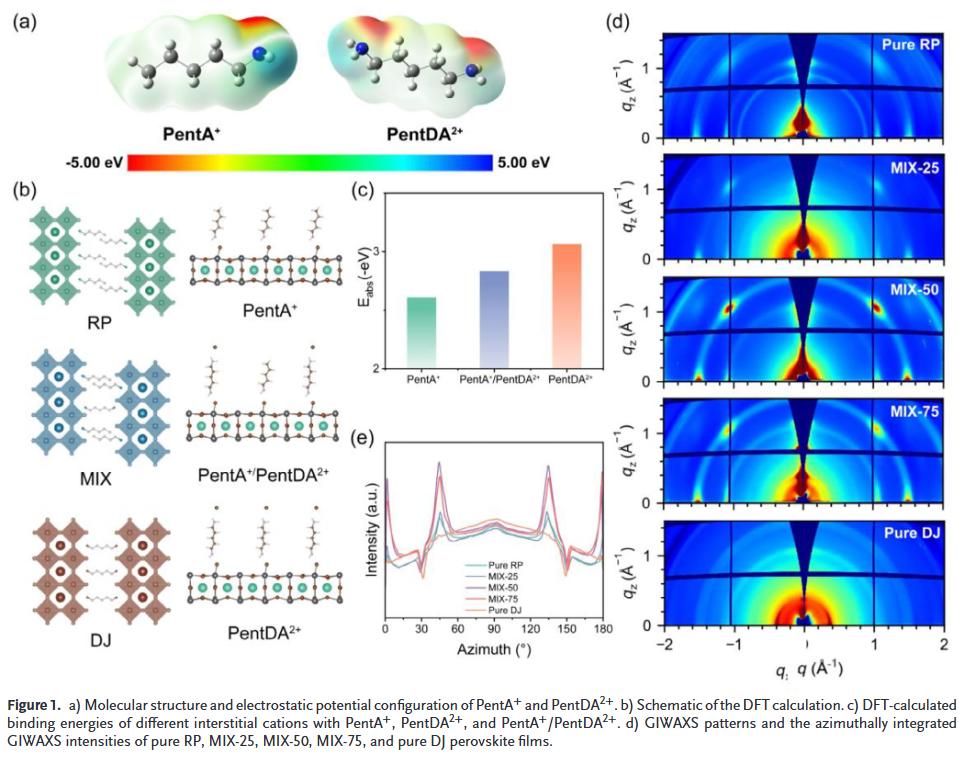

混合型结构设计：通过RP型与DJ型钙钛矿的混合，结合PentA⁺与PentDA²⁺双胺阳离子，实现了相分布调控与范德瓦尔斯间隙的消除，显著提升材料稳定性和发光效率。

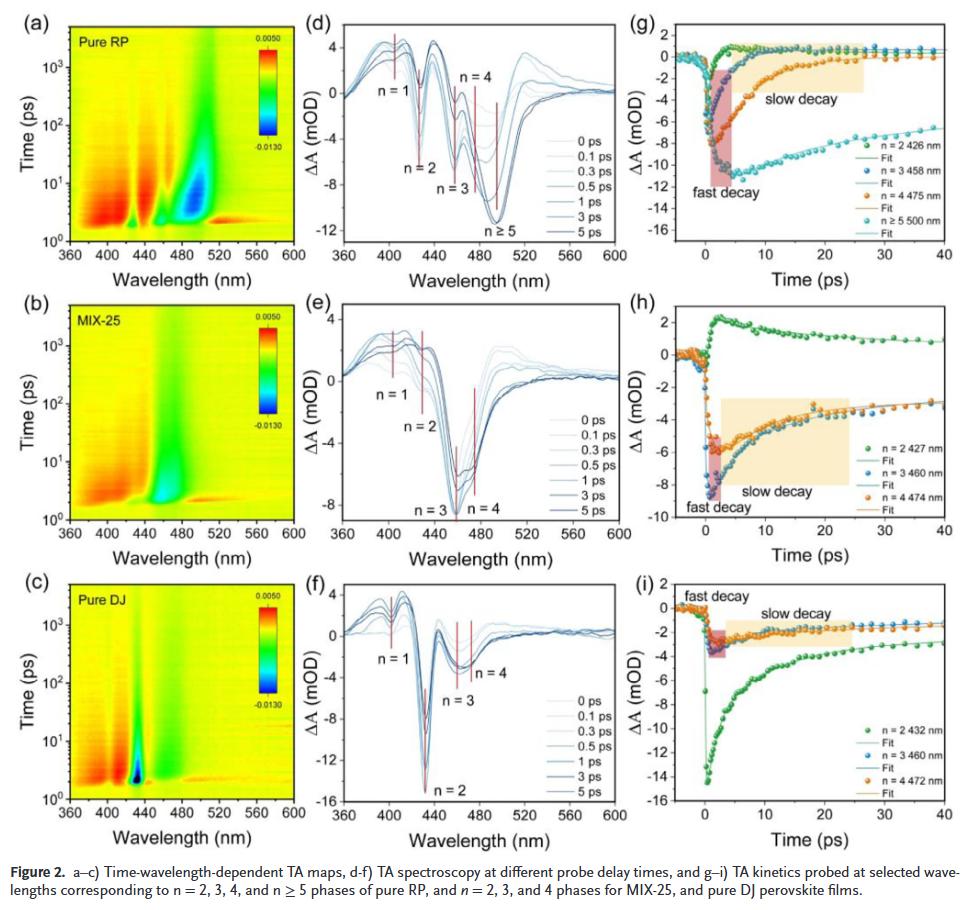

高效能量转移与载流子传输：MIX-25薄膜具有最窄的n相分布和最快的能量转移速率，PLQY高达78%，载流子迁移率显著提升，助力器件实现20.8%的EQE和14,696 cd/m²的高亮度。

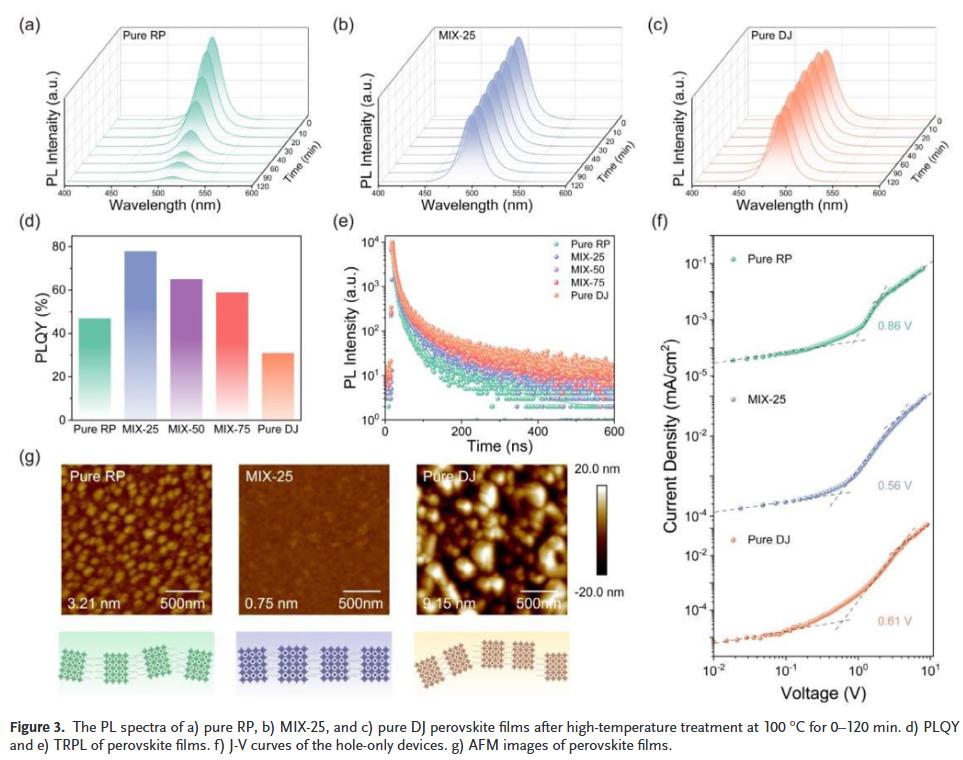

优异的热稳定与光谱稳定性：在100°C高温下保持80%以上PL强度，光谱偏移小于2 nm，器件工作寿命达38.7分钟，是目前纯溴蓝光PeLED的最佳稳定性表现。
Y. Liu, H. Wang, F. Zhang, et al. “ High-Efficiency and Stable Pure Bromine Blue Light-Emitting Diodes Enabled by Hybrid Quasi-2D Perovskite.” Adv. Funct. Mater. (2025): e15841.
https://doi.org/10.1002/adfm.202515841
索比光伏网 https://news.solarbe.com/202509/08/50007968.html
