本文聚焦硅异质结太阳能电池前端铟锡氧化物（ITO）与非晶硅（a-Si:H）层的寄生吸收导致的电流损耗问题，并实现了损耗的精准定位、量化及预测。
一、研究背景
硅异质结太阳能电池凭借纳米级本征a-Si:H层的表面钝化与电荷抽取双重特性，可实现超700mV的高开路电压，但前端ITO（透明导电氧化物）、本征a-Si:H（i层）和掺杂a-Si:H（p层）的寄生吸收会导致短路电流密度损失，部分抵消Voc带来的优势。
二、各层电流损耗机制与规律
通过三组关键数据系统介绍ITO、p层、i层的损耗特性及优化边界。
1、ITO层：导电与透光的矛盾
ITO 在硅异质结电池中承担三大关键角色。第一横向电荷传输，也就是将 a-Si:H 层产生的载流子传导至金属电极网格；第二减反射涂层，主要是通过调控厚度（约 75nm）使反射率在 600nm 附近最小化；第三窗口层，即允许光穿透至硅基底被吸收。
因此，ITO需同时满足“横向导电”“减反射”“低吸收”需求，但ITO存在电学和光学的矛盾。ITO 的电学导电性依赖于高载流子浓度，但高载流子会显著改变其光学吸收特性，导致光损耗增加；反之，低载流子浓度虽可优化光学透光性，却会牺牲导电性，增加串联电阻。
具体表现为在短波（<450nm）波长范围，Ne升高时，Burstein-Moss效应使导带底填充电子，吸收边蓝移，减少紫外吸收，改善EQE。 在长波（>1000nm）波长范围，Ne升高会加剧自由载流子吸收，导致红外EQE下降。

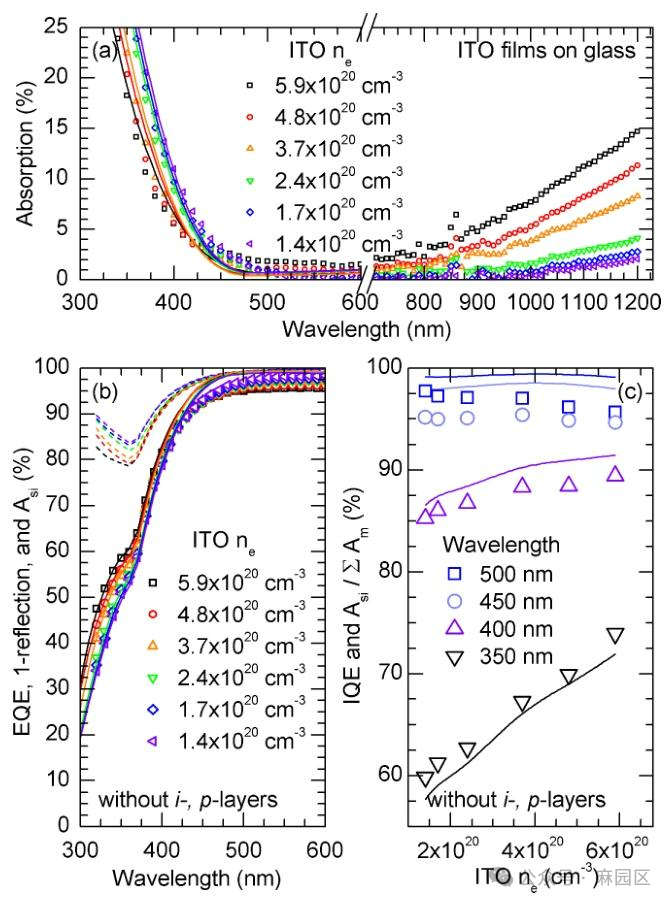

不同载流子浓度下，ITO的光学特性变化

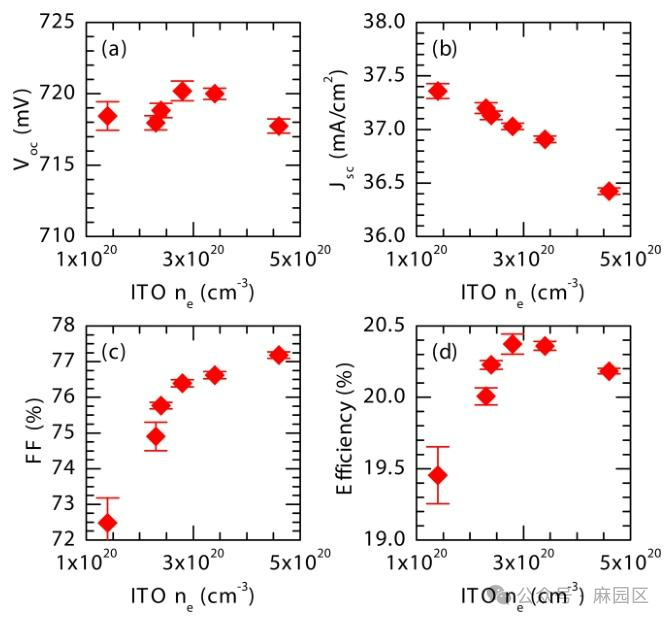

电性能与载流子浓度的关系
注：Burstein-Moss 效应是指重掺杂半导体中，由于费米能级进入导带（n 型掺杂）或价带（p 型掺杂），导致自由载流子填充低能态，从而使半导体的光学带隙（吸收边）向高能方向移动（蓝移）的现象。
对于 n 型半导体（如 ITO，主要通过掺杂 Sn⁴⁺提供自由电子），其机制可分为两步：
费米能级上移：随着载流子浓度（Ne）升高，导带底部的自由电子增多，费米能级(Ef)会从禁带中部逐渐移入导带内。
吸收边蓝移：价带电子需吸收更高能量的光子，才能跃迁至导带中未被自由电子占据的空态，导致半导体对低能量光子（长波长）的吸收减少，吸收边向短波长（高能）方向移动。
2、p层，纯寄生吸收，厚度越薄越优
在硅异质结太阳能电池中，掺杂非晶硅（a-Si:H p 层）作为前端发射极的核心组成，由于p层因缺陷密度高，其吸收的光无法转化为有效电流，属于典型的 “纯寄生吸收”，其损耗随厚度增加线性加剧。
p 层的 “纯寄生吸收” 指p 层吸收的入射光仅会造成能量损耗，无法产生可被收集的光生载流子。本质是其高缺陷密度导致光生载流子在收集前完全复合，可以通过 “移除 i 层 + 变量控制” 的对照实验证实了 p 层吸收的纯寄生特性。
p 层的光学禁带宽度约 1.7eV，对应吸收截止波长约 730nm，但其强吸收集中于 350-500nm 的紫外 - 蓝波段，且 p 层的消光系数 k 在该波段显著高于 i 层。结合 AM 1.5G 光谱能量分布，该波段贡献了 p 层寄生损耗的 80% 以上，是优化的核心目标。
具体地，在不含 i 层、仅含 ITO 和不同厚度 p 层的结构中，p层厚度从0增至23nm时，蓝区EQE显著下降，且通过OPAL计算的硅片吸收分数与实测内量子效率（IQE）完全吻合，证实p层吸收为纯寄生损耗。 为排除 i 层对 p 层吸收的干扰，需要制备含有i层的完整电池中，p层厚度从23nm减至3nm时，Jsc线性提升。

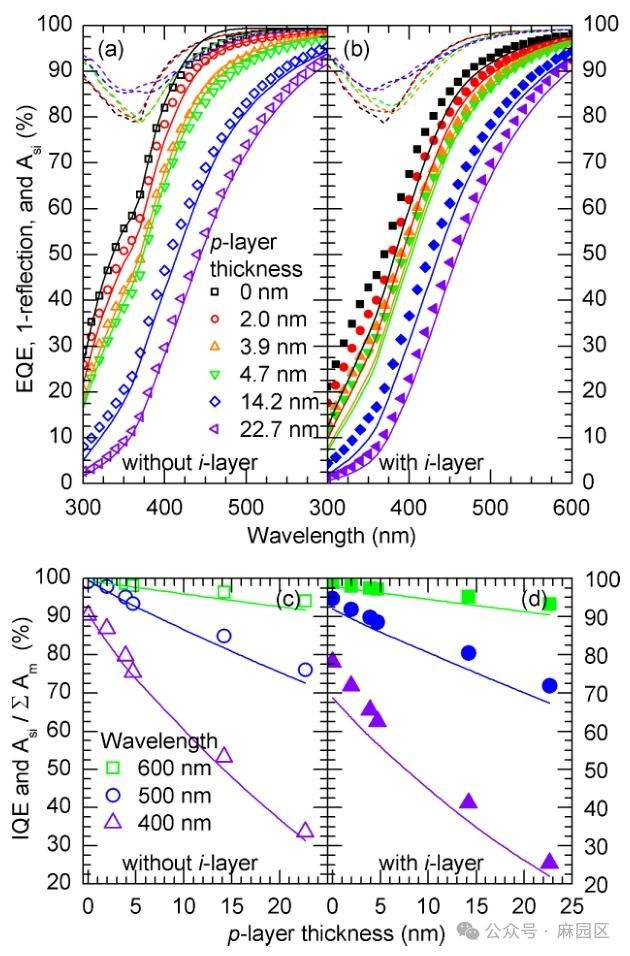

p层厚度的光学特性

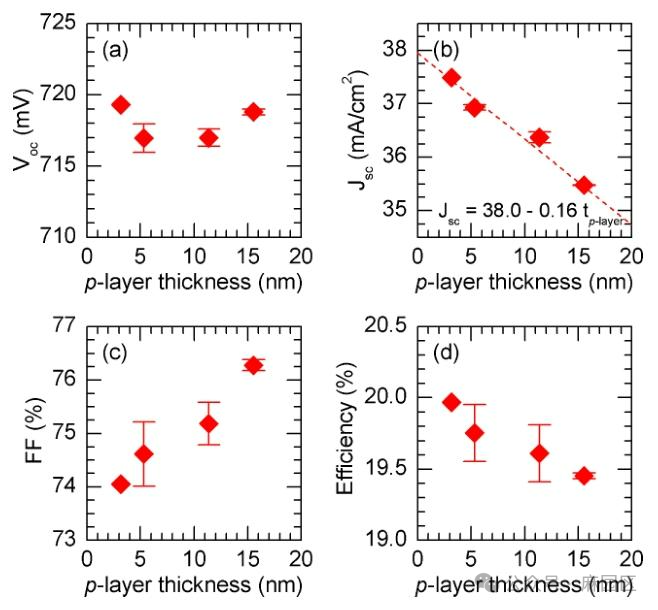

电性能与p层厚度关系
3. i层，钝化与吸收的精细权衡
在硅异质结太阳能电池中，本征氢化非晶硅（a-Si:H i 层）的核心功能是实现晶体硅表面的高效钝化，但同时也会因光吸收产生寄生损耗。与 p 层 “纯寄生吸收” 不同，i 层的吸收兼具 “寄生损耗” 与 “部分有效载流子贡献” 双重特性，但i层寄生吸收也是集中于紫外 - 蓝波段，其损耗规律具有“临界厚度”特征。
i 层的寄生吸收与厚度直接相关，且需与钝化功能权衡，i 层对 350-500nm 短波的消光系数 k 随厚度单调增加，且在 3-13nm 的研究范围内，光在 i 层中的吸收量与厚度近似线性关系，导致寄生损耗线性上升。
i 层的寄生吸收虽随厚度减薄而降低，但厚度不能无限减小。当 i 层厚度 < 4nm 时，钝化效果骤降，主要体现在Voc的降低。过薄的 i 层无法完全覆盖硅基底的金字塔纹理，且缺陷 p 层与硅基底的距离小于载流子隧穿深度（≈2.7nm），导致表面复合速率激增，反而使电池效率下降。因此，4nm 是兼顾 “低寄生吸收” 与 “高效钝化” 的临界厚度。

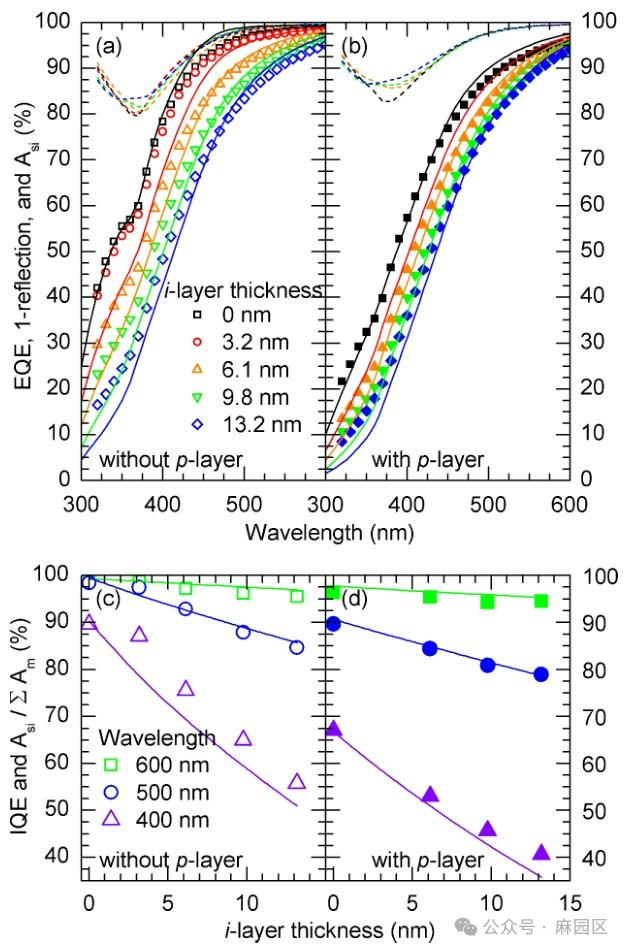

i层厚度的光学特性

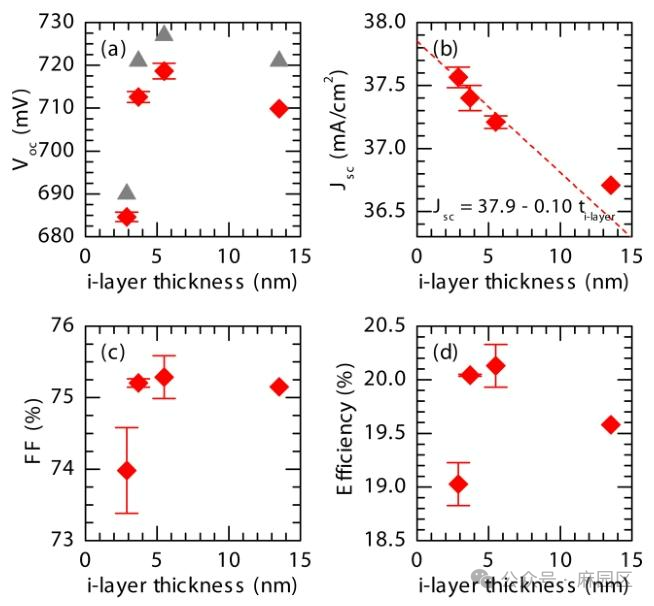

电性能与i层厚度关系
三、总结

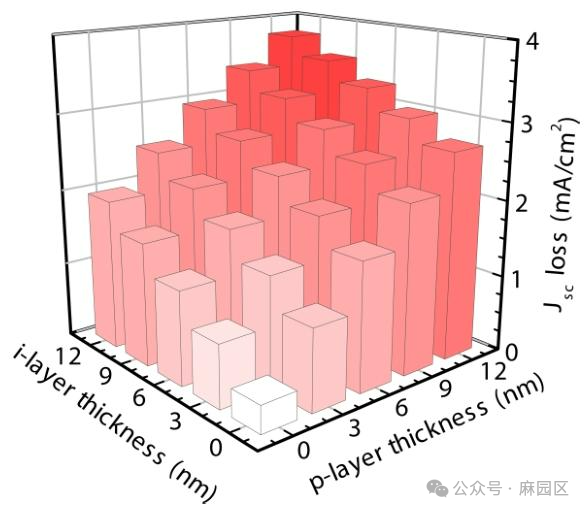

下图是基于 OPAL 光学模型构建的关键分析图，核心功能是量化本征 a-Si:H（i 层）与掺杂 a-Si:H（p 层）厚度组合对硅异质结电池短波（<600nm）寄生吸收电流损耗的影响。
p 层是短波寄生损耗的主要贡献。对比 “i=12nm、p=0nm” 与 “i=0nm、p=12nm” 的损耗颜色可知，相同厚度下，p 层单独存在时的损耗显著高于 i 层 。原因是 p 层吸收光全为损耗，而 i 层中30% 吸收光贡献电流，因此 p 层的 “单位厚度损耗效率” 更高，是短波寄生损耗的首要控制对象。
最优 i/p 层厚度组合的量化依据，p 层应尽可能减薄至工艺允许的最小值；i 层需控制在 4nm 左右；组合优化“i=4nm+p=3nm” 的组合位于图中浅颜色区域，损耗较低。
ITO 的短波寄生损耗可忽略，当“i=0nm+p=0nm” 的损耗颜色接近基准色（损耗≈0），说明在固定优化 ITO的前提下，ITO 本身的短波寄生吸收远低于 a-Si:H 层，因此前端损耗优化的重点应集中于 i/p 层，而非 ITO 的短波吸收特性。
硅异质结电池 i/p 层厚度对短波寄生吸收损耗的影响
