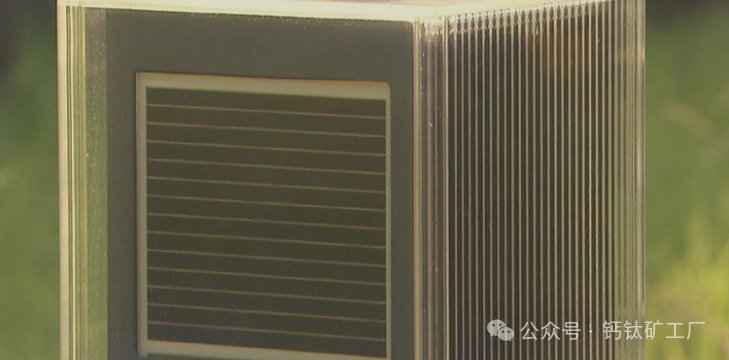

近日，日本东京政府设立在东京体育馆钙钛矿太阳能电池路灯示范项目正式启动。东京都政府在东京体育馆周围安装了35盏钙钛矿太阳能电池路灯，用钙钛矿太阳能电池产生的光照亮人行道，并启动了一项示范实验，以研究户外环境中的发电量及其耐久性。
钙钛矿太阳能电池可以利用室内光等发电，由于未来生产成本将降低，因此有望作为新型太阳能电池投入实际使用。
“我认为，由于它与地面成直角，因此可以利用其轻、薄、弯曲的特性，在各个地方使用也很重要，”相关负责人表示。
据悉，该示范项目将持续到今年12月，如果实验结果数据良好，东京政府将加大钙钛矿太阳能电池路灯的推广力度。
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
山东科技大学豆洁、段加龙、唐群委团队在柔性钙钛矿太阳能电池稳定性难题上取得重要进展，相关成果发表于《Nature Communications》。针对柔性器件中钙钛矿层与聚合物基底热膨胀失配导致的疲劳裂纹问题，团队提出“错位偶极工程”策略，设计出一种可修复的含氟聚合物弹性体并引入钙钛矿薄膜。该材料显著增强晶界韧性、抑制热膨胀，从而缓解热应力损伤。实验显示，柔性器件光电转换效率达25.54%，刚性对照器件为26.83%；在严苛条件下表现优异：经11000次弯曲和500次热循环后，效率仍保持初始值90%以上。该研究为高稳定性、长寿命柔性光伏器件的实用化提供了新路径。
本文报道武汉理工大学团队针对无反溶剂法制备α-FAPbI₃钙钛矿太阳能电池所面临的成核缓慢、结晶不均及溶剂化中间体干扰等关键瓶颈，提出一种基于分子偶极矩调控的添加剂策略。研究筛选出偶极矩为1.9 Debye的氟取代间苯二甲酸二甲酯衍生物（DMIP-F），其可通过与Pb²⁺、FA⁺和I⁻形成多重配位与氢键作用，显著抑制不利中间相生成，将α相主导时间从150秒以上大幅缩短至23秒，从而获得高结晶性、低缺陷密度的高质量钙钛矿薄膜。基于该工艺，无反溶剂正置结构器件实现26.28%的光电转换效率，为同类器件最高公开纪录；同时展现出优异稳定性——85℃老化1500小时后效率保持93.7%，最大功率点追踪1000小时后仍维持初始效率的90%。
北京大学周欢萍、严纯华与孙聆东等合作，在《自然》发表研究，提出“原位纳米晶限域”策略，突破蓝光钙钛矿LED（PeLED）发展中高结晶性与小尺寸难以兼顾的核心瓶颈。该策略利用可聚合配体在结晶过程中原位形成聚合物网络，动态限制纳米晶生长，既抑制晶粒过度长大，又延长晶格重排时间，从而获得尺寸均一、缺陷少、结晶度高的纳米晶；同时诱导正交相向立方相转变，削弱电子-声子耦合，提升辐射复合效率。所得薄膜光致发光量子产率（PLQY）达83%，据此制备的蓝光PeLED在491 nm处实现21.8%的外量子效率（EQE），并使器件运行寿命提升超6倍。该方法具有普适性，为高性能光电材料设计提供了新路径。
韩华Qcells宣布为NASA资助的SSTEF-1月球表面太阳能发电示范项目提供钙钛矿/晶硅叠层太阳能电池，该电池将随月球着陆器升空，在真空、极端温差与强宇宙辐射等真实太空环境中开展实地性能测试。该项目由Aegis Aerospace主导、佐治亚理工研究所（GTRI）负责实施，Qcells是唯一入选的叠层电池供应商。测试旨在验证该技术在严苛空间条件下的可行性与可靠性，并为公司空间光伏研发路线图提供关键原位数据支撑。与此同时，Qcells正同步推进地面商业化进程，目标于2029年实现叠层产品量产，并已在德国塔尔海姆研发中心及第三方场地完成逾一年半的户外稳定发电验证。公司强调，空间太阳能发电不仅拓展可再生能源应用边界，还将赋能人工智能数据中心、国防与通信等关键领域。（198字）
江苏天禄新能科技有限公司于6月5日发布招标公告，启动南京禄口国际机场1.99兆瓦光伏项目的钙钛矿光伏组件采购工作。该项目位于禄口机场T2航站楼停车场，计划于2026年7月31日前完成设备交付。采购面向具备资质的供应商，报价截止时间为2026年6月11日上午9时。合同付款方式为分阶段支付：签约后付30%预付款，发货时付60%，剩余10%作为质保金在验收合格后结清；运输由卖方负责并承担配送责任。该采购是东部机场集团推进绿色能源应用、建设机场分布式光伏系统的重要环节，标志着钙钛矿光伏技术在大型交通枢纽场景的实质性落地尝试。
5月20日消息，新加坡南洋理工大学 的科学家团队开发出一种新型超薄半透明钙钛矿太阳能电池，其厚度仅为一根头发丝直径的万分之一，大约是传统钙钛矿太阳能电池的50分之一。研究人员称，这是采用类似材料制备的半透明钙钛矿太阳能电池中性能最高的数据之一。03研发进展与商业化前景据官方介绍，Bruno副教授是钙钛矿太阳能电池领域的先驱，她早期关于热蒸发钙钛矿太阳能电池的工作已被规模化。
赵一新团队开发了一种面向高效稳定钙钛矿太阳能电池设计的多智能体协同AI平台。图2钙钛矿组分、传输层及高稳定器件构型设计在多智能体AI平台的辅助下，团队设计的高效率钙钛矿太阳能电池在100C持续运行1000小时后仍能保持97%的初始效率，突破了其长期面临的稳定性瓶颈。
据报道，日本东京城市大学的研究人员在将钙钛矿顶电池与铜-铟-镓硒 底电池结合的叠层太阳能电池中，创造了新的世界级功率转换效率纪录。图片来源：东京城市大学这超过了德国亥姆霍兹柏林中心于2025年2月创下的钙钛矿-CIGS双联24.6%的纪录，此后全球各方一直努力将该技术推向25%的门槛。
2026年5月13日，陕西师范大学赵奎、刘生忠、瑞典林雪平大学高峰共同通讯在Nature在线发表题为“Stereoelectronicmanipulationofligandsforperovskitesolarcells”的研究论文。该研究通过配体吸附拓扑结构的立体电子调控，协同解决了界面缺陷钝化与电荷传输的矛盾，实现高效且稳定的钙钛矿太阳能电池。这项研究为钙钛矿太阳能电池的界面设计提供了新范式，有望推动钙钛矿太阳能电池迈向商业化。配体立体电子调控策略钙钛矿太阳电池的光电性能和稳定性
5月8日上午，浙江鑫锐腾智能科技有限公司在龙游正式开业。项目由龙游籍寓外人士、清华大学材料系校友陈小刚领衔。陈小刚长期从事高端设备研发，拥有30多项发明及实用新型专利。公司计划投资1.5亿元，建设年产50套钙钛矿高端装备项目。该企业还拥有全球首个柔性轻质钙钛矿组件的户外光储示范项目，其首创的多喷头喷涂设备打破了国外公司的垄断，产品可广泛应用于建筑光伏、汽车集成光伏、物联网及便携式消费电子等领域。
二氧化锡是n-i-p结构钙钛矿太阳能电池中核心的电子传输层材料，但其界面缺陷引发的载流子复合与能级失配问题，严重制约了钙钛矿电池的商业化进程。致密交联的P-DADMAC网络可强化界面机械互锁作用，提升界面附着力与应力耗散能力；同时，P-DADMAC释放的氯离子可协同钝化钙钛矿埋底界面与SnO表面缺陷，诱导形成梯度n型能带弯曲。
