研究概览
苏州大学研究团队开发了一种自组装钙钛矿策略，首次实现光电器件在任意非可展曲面(如球体、螺旋结构、微探针等)的直接集成。该技术通过表面张力驱动流体前驱体覆盖与气体诱导快速结晶的协同机制，在三维尺度跨越6个数量级(亚微米至分米级)的复杂基底上形成致密钙钛矿薄膜。作为概念验证，团队基于理论预测的焦曲面结构定制非可展传感器，成功校正单透镜成像系统的离轴彗差，性能显著超越传统平面/半球传感器。该成果以"Direct integration of optoelectronic arrays with arbitrary non-developable structures"为题发表于Nature Materials。
技术亮点
自组装结晶机制：利用PbI₂溶液低能波动驱动的快速成核主导结晶，表面张力使前驱体均匀分散于曲面基底，MA气体诱导固-液-固相变实现致密膜生长。
普适性曲面兼容：覆盖任意拓扑结构，包括微探针(亚微米级)、3D打印波纹/金字塔阵列、大型古塔模型(分米级)，膜厚扰动仅约20%。
气流优化技术：气流消除曲面蒸发溶剂阻滞效应，解决传统方法因空间变异导致的覆盖缺陷问题。
像差校正突破：定制焦曲面传感器使单透镜系统角像素成像畸变减少50%以上，光强分布均匀性提升3倍。
创新价值
✅ 打破传统光刻限制：绕开平面器件机械变形工艺，避免残余应力问题。
✅ 开启新型仿生应用：支持人眼/昆虫眼等仿生曲面器件的精准制造。
✅ 革新光学系统设计：微米级结构操控能力实现理论焦曲面传感器，推动轻量化光学系统发展。
✅ 工艺普适性强：兼容旋涂/磁控溅射等标准工艺，阵列均匀性(CV<24%)满足成像需求。
深度解析

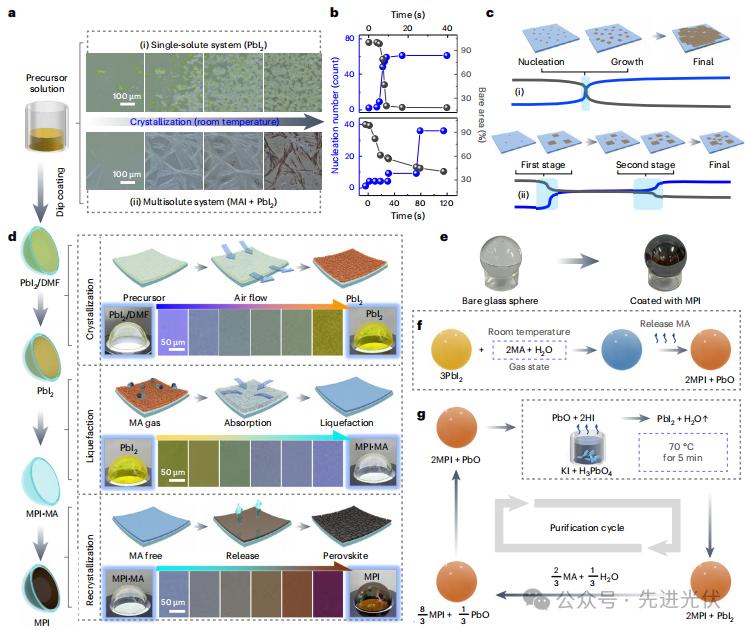

图1：非可展基底上钙钛矿薄膜的自组装过程
该图系统展示了单溶质PbI₂系统与多溶质PbI₂/MAI系统的结晶行为差异，通过光学显微镜图像和时间依赖性成核统计，揭示了单溶质系统具有快速成核主导的结晶特性，能形成更致密的薄膜。图中还详细演示了在半球形石英基底上沉积MAPbI₃薄膜的四个关键阶段：溶液涂覆、干燥、MA气体辅助转化和再结晶，最终形成光滑的钙钛矿薄膜。气流干预技术的引入有效解决了曲面基底对溶剂蒸发的空间阻碍问题，使薄膜覆盖率从不足50%提升至完全覆盖。

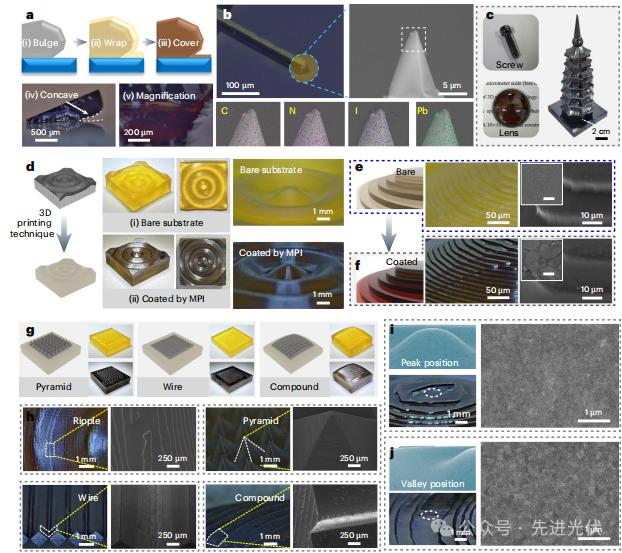

图2：复杂空间结构基底的钙钛矿薄膜覆盖
通过不规则凸起、微探针、螺丝等多样化结构，验证了钙钛矿薄膜对复杂几何形貌的普适性覆盖能力。特别展示了3D打印波纹结构模型上薄膜的完整包裹，包括宏观起伏表面和微观层状条纹的双重适应。薄膜厚度扰动控制在20%以内，元素分布图谱证实了化学成分的均匀性。该策略成功实现了从亚微米探针到分米级古塔模型的跨尺度集成，为仿生眼和微谐振器等应用提供了可能。

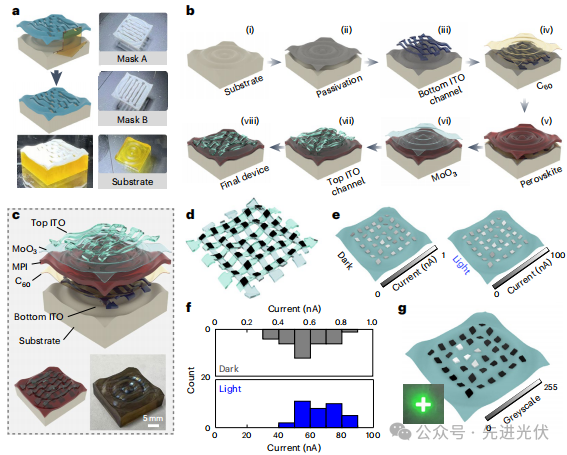

图3：波纹形光电阵列的集成与性能
展示通过3D打印掩模在波纹形基底构建垂直光电二极管阵列的全流程。多层结构(ITO/C₆₀/MPI/MoO₃/ITO)形成自供电光二极管，响应时间达2.33μs(上升)和1.35μs(衰减)。阵列在曲面上保持优异均匀性(暗/光电流变异系数<24%)，并成功识别"+"形光信号。厚度不敏感窗口设计(扰动<15%)保障了空间变异下的性能稳定，为曲面成像系统奠定基础。

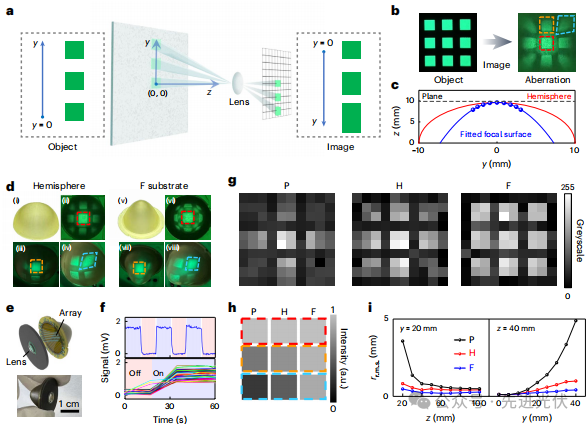

图4：单透镜系统理论优化传感器的实现
通过光线追踪模拟比较平面、半球和理论焦面(F基底)的像差，显示F基底均方根半径(244.9μm)比半球(420.1μm)降低42%。实际构建的10×10阵列验证了F器件对离轴彗差的校正效果，角落像素信号强度从半球器件的0.48提升至0.88(归一化值)。集成系统演示了终端结构替代复杂光学元件校正像差的新范式。
总结展望
本研究突破性地通过钙钛矿自组装策略实现了三维光电器件的精准制造，其创新性体现在三个方面：①开发了基于表面张力驱动和气体调控的曲面成膜技术，解决了传统方法在非可展基底上的覆盖难题;②建立了从微米到分米级的跨尺度制造体系，拓展了光电器件的结构自由度;③首创终端结构替代光学补偿的新思路，为成像系统微型化提供变革方案。未来可在多材料兼容性、动态形变器件和超分辨成像等方向深化研究，推动该技术在虚拟现实、医疗内窥镜等领域的应用落地。这项研究不仅革新了非平面光电器件的制造范式，更开辟了"结构即功能"的器件设计新维度
文献信息

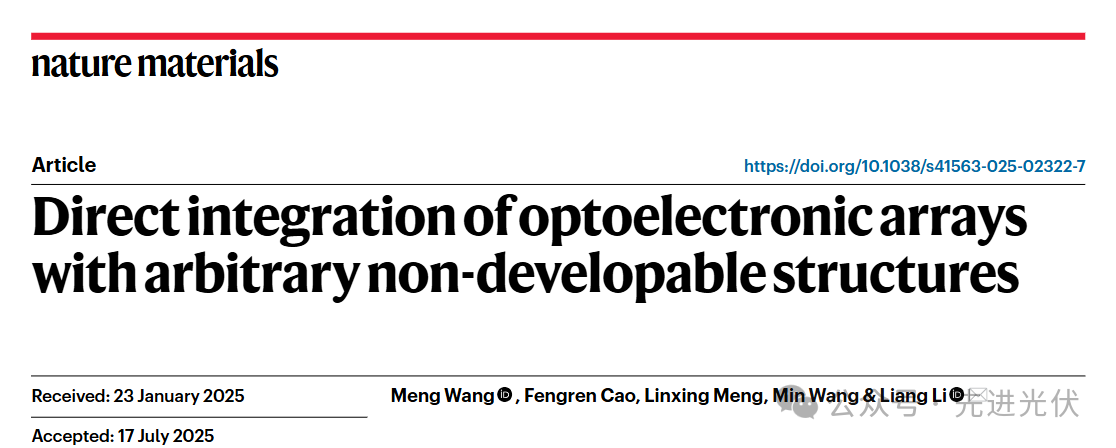

Wang et al. Direct integration of optoelectronic arrays with arbitrary non-developable structures. Nature Materials (2025).
https://doi.org/10.1038/s41563-025-02322-7
