浙江大学和浙江爱光太阳能科技的研究人员解释说，虽然钙钛矿-硅叠层光伏电池很有吸引力，但实现利用金字塔尺寸大于 2 μm 的工业纹理硅 (ITS) 的高效叠层架构仍然是一项重大挑战。这种纹理表面使后续空穴选择层沉积的均匀覆盖和钙钛矿的高质量沉积变得复杂，最终导致叠层器件的显著接触损耗。

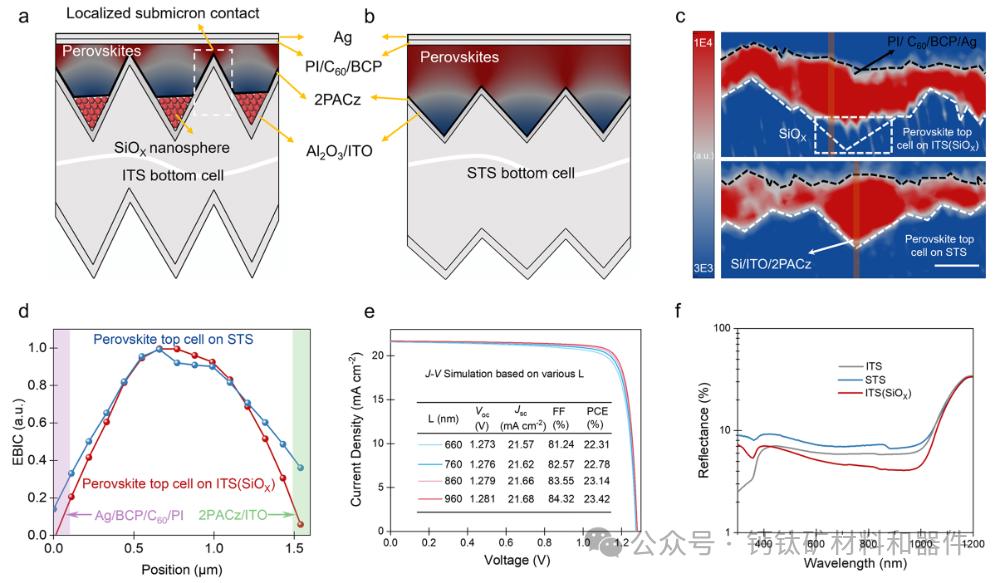

在最近的工作中，科学家们提出了一种叠层太阳能电池结构，该结构使用由二氧化硅 (SiOx) 纳米球支持的局部亚微米接触，以有效调节呈现冰山状金字塔的硅衬底表面。这种结构有助于在ITS衬底上完全覆盖溶液处理的钙钛矿，同时大大减少界面复合损耗并增强载流子传输。

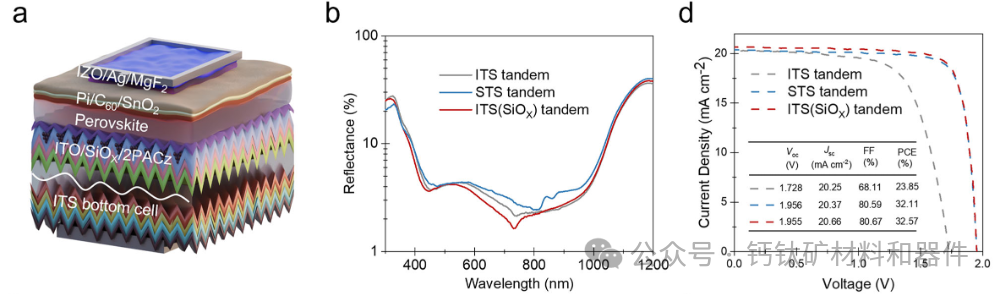

因此，开发的叠层太阳能电池在一平方厘米的面积内表现出高达 33.15% 的经认证的功率转换效率，同时提高了器件稳定性。该团队指出，这是迄今为止利用 ITS
的单片钙钛矿-硅叠层太阳能电池的最高报告。
此外，他们发现金字塔谷底部钙钛矿的埋藏界面在叠层中得到了加强，与亚微米纹理硅串联相比，表现出优异的稳定性。

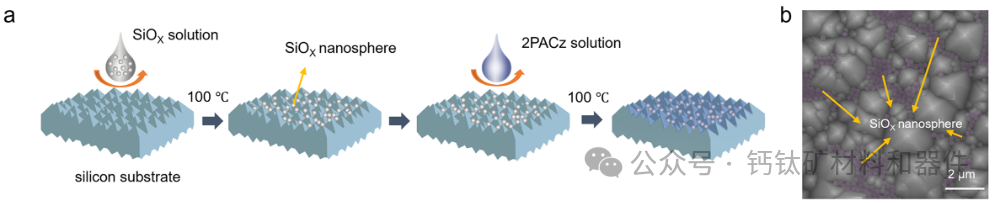

这种方法利用SiOx纳米球促进的局部亚微米接触来创建串联结构，允许形成SAM层，然后在ITS衬底上集成溶液处理的钙钛矿。由此产生的器件表现出高效率和增强的稳定性，使其成为钙钛矿-硅叠层太阳能电池商业化的有前途的候选者。这项研究为这个充满活力的领域的进一步探索和进步铺平了道路。
(消息来源：perovskite-info.com, Nature Communications)
