本研究印度理工学院Sormath Mahato和Samit K. Ray等人通过双Cs校正高角度环形暗场扫描透射电子显微镜(HAADF-STEM)，首次在原子尺度上揭示了混合卤化物钙钛矿(MHP)纳米晶(NCs)中Ruddlesden-Popper缺陷(RPFs)的精确结构。

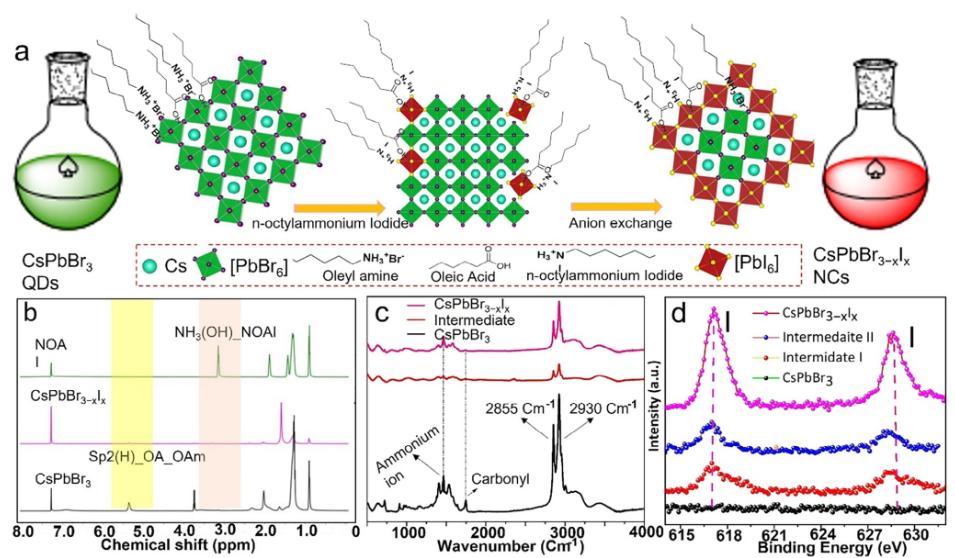

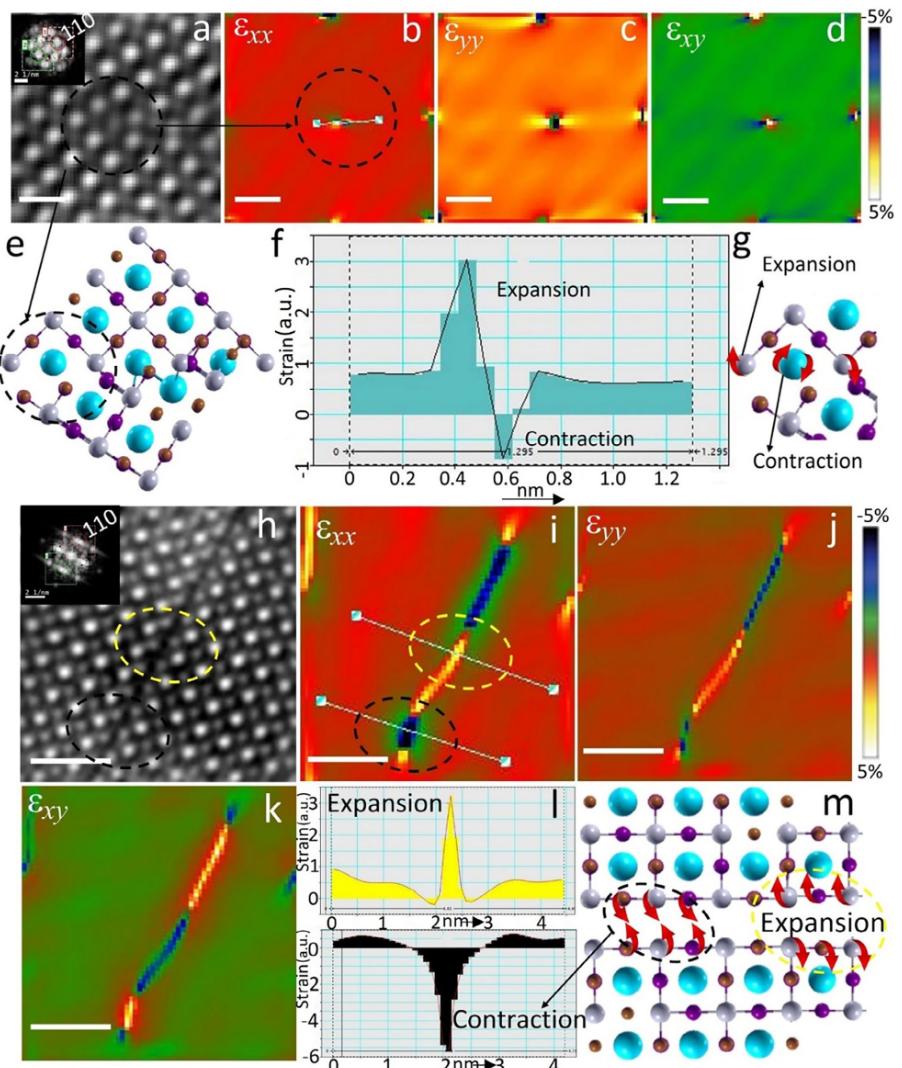

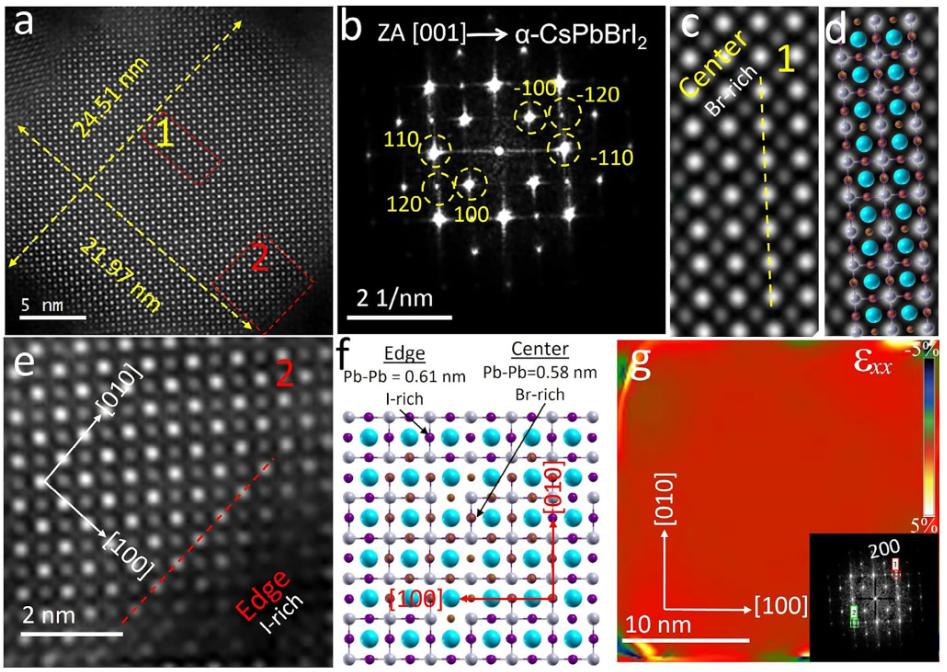

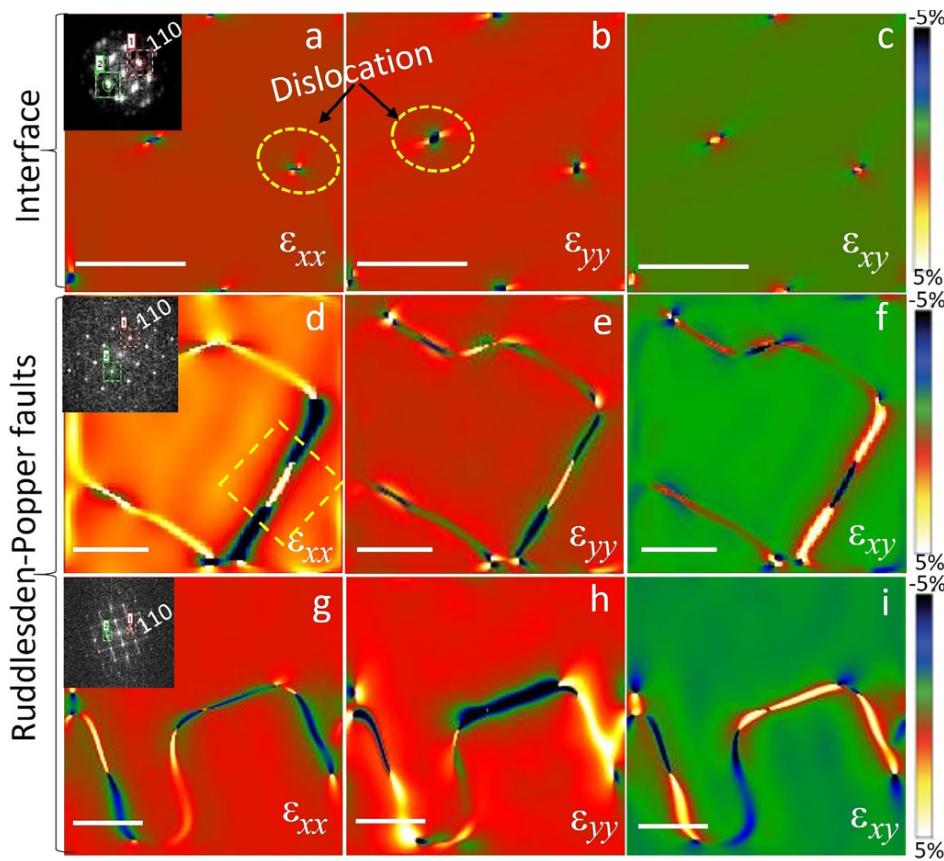

通过引入正辛基碘化铵(NOAl)配体，成功将CsPbBr₃量子点(QDs)转化为CsPbBr₃₋ₓIₓ纳米晶，实现电致发光(EL)从496 nm红移至623 nm，强度提升79%。RPFs和晶界(GBs)的应变分析表明，这些缺陷未引入深能级陷阱，反而通过局域载流子增强了辐射复合。
结合密度泛函理论(DFT)计算，研究证实RPFs通过抑制离子迁移和优化载流子限制，显著提升了柔性发光器件(LEDs)的效率和稳定性。
文章亮点

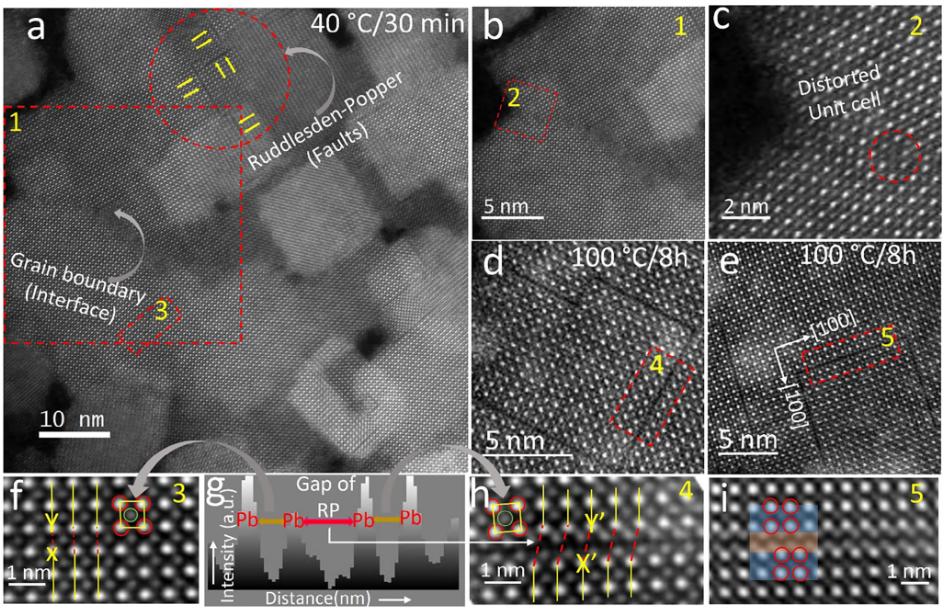

原子级缺陷调控：首次通过HAADF-STEM实现RPFs和GBs的原子级成像，揭示其无深能级陷阱特性，为缺陷工程提供新视角。

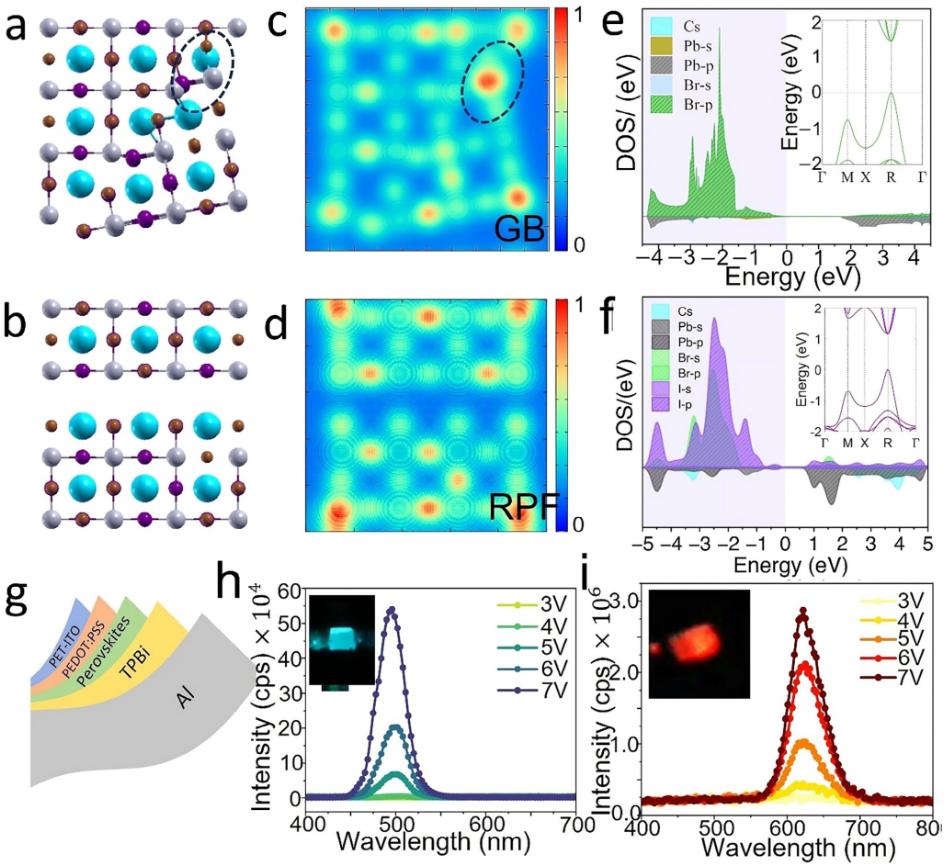

高效发光设计：NOAl配体诱导卤素交换，使电致发光红移127 nm(至623 nm)，强度提升79%，并延长激子寿命至45.23 ns。
柔性器件突破：基于RPFs的载流子局域化效应，柔性LEDs展现出低开启电压(2.3 V)和高色纯度(CIE坐标0.489, 0.339)，为下一代照明技术铺路。
S. Mahato, B. Roy, S. Bose, et al. “ Atomically Precise Ruddlesden–Popper Faults Induced Enhanced Emission in Ligand Stabilized Mixed Halide Perovskites.” Adv. Mater. (2025): e03680.
https://doi.org/10.1002/adma.202503680
