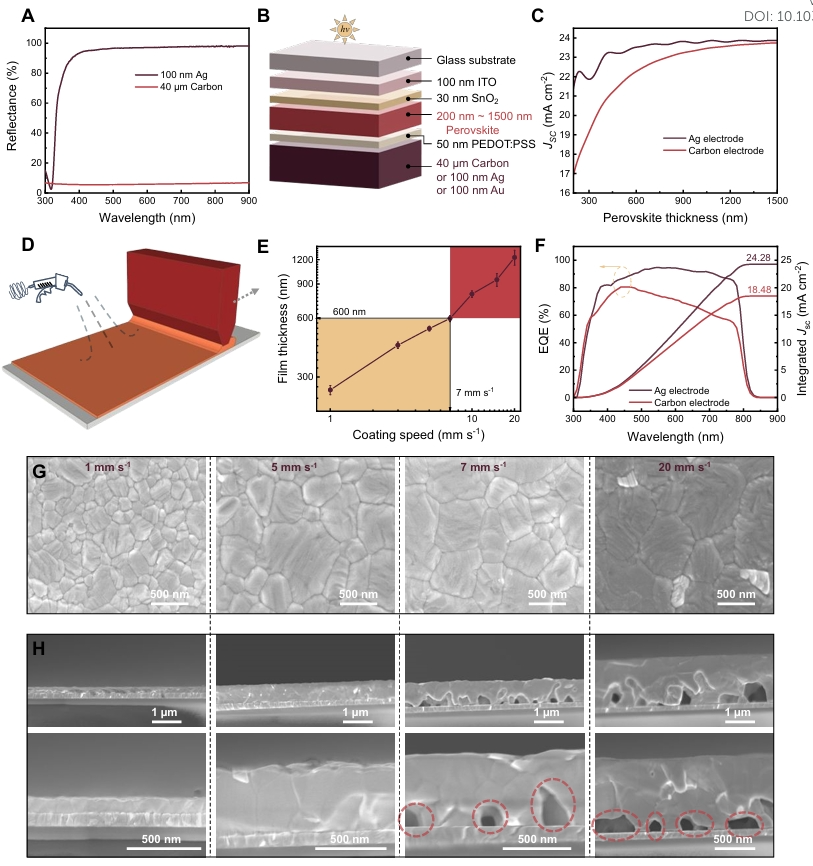

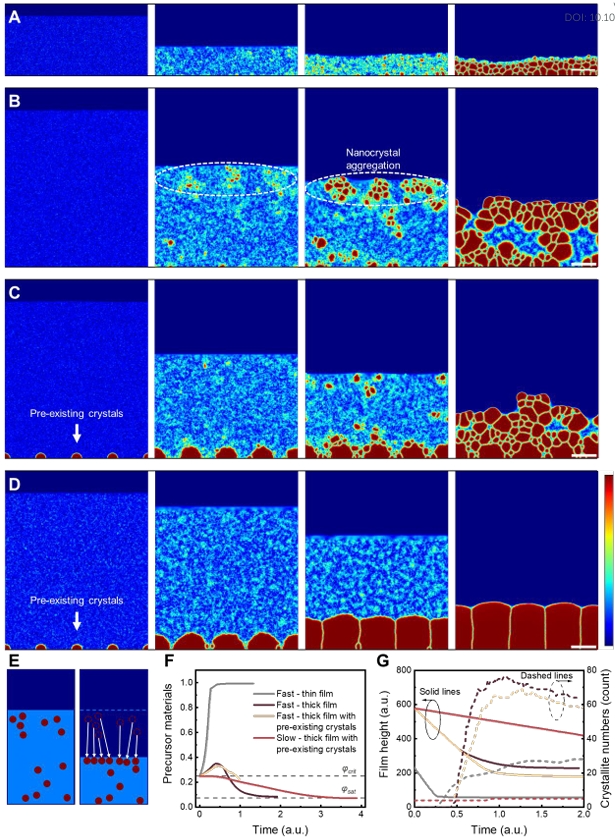

钙钛矿光伏技术的商业化进程取决于从实验室规模制备向工业化规模生产的成功转型。在全印刷非反射背电极钙钛矿太阳能电池中，一个关键挑战是沉积高质量、厚度超过一微米的钙钛矿层以最小化因光吸收不完全导致的光电流损失。然而，基底/钙钛矿界面处形成的孔洞阻碍了此类厚层的制备。相场模拟研究表明，底部空隙源于干燥过程中液相-气相界面纳米晶体聚集所驱动的残留溶剂捕获。

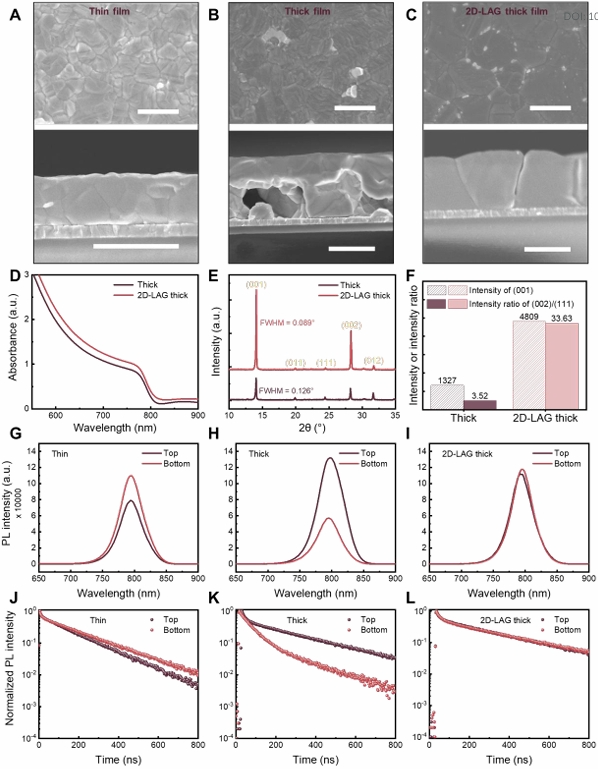

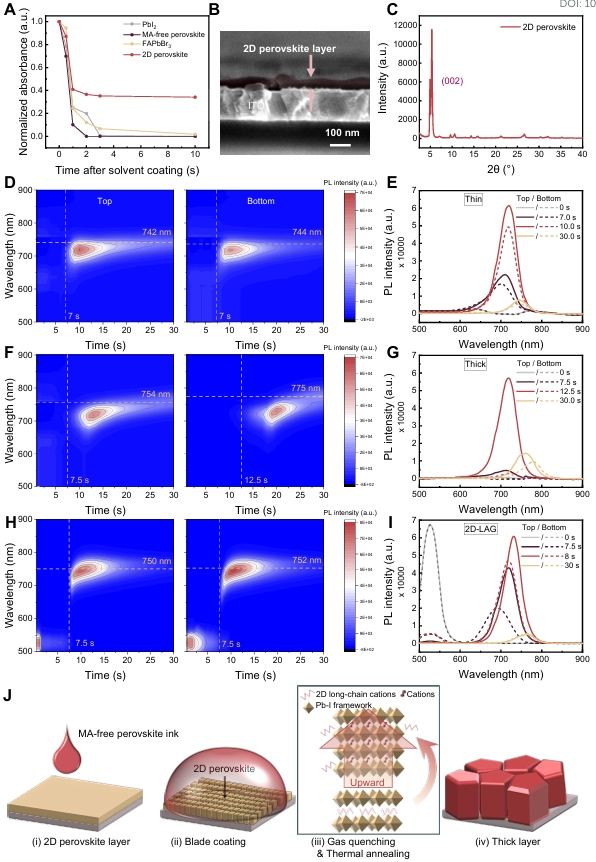

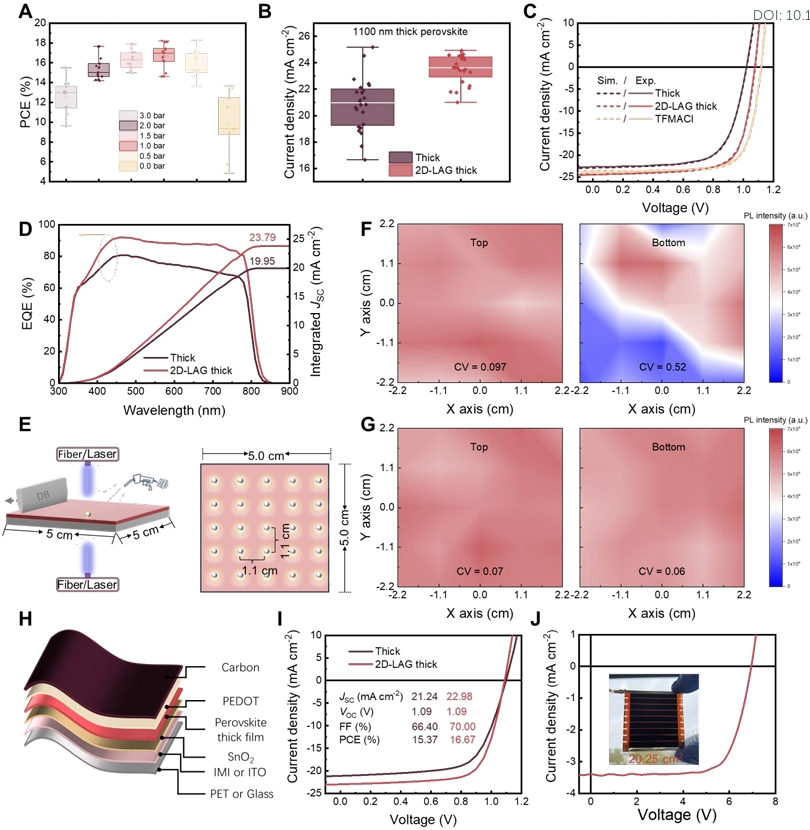

2025年5月14日，埃尔朗根-纽伦堡大学Tian Du&Christoph J. Brabec等于EES刊发超一微米厚无孔洞钙钛矿层实现高效全印刷太阳能电池的最新研究成果。该研究提出了一种二维钙钛矿层辅助生长策略，通过促进基底处的异相成核来加速三维钙钛矿结晶并防止溶剂截留。该策略可形成厚度超过一微米的高度结晶、 整体结构的钙钛矿薄膜。所获得的无孔洞薄膜实现了光电流提取的最大化，在全印刷非反射碳电极钙钛矿太阳能电池中分别达到19.9%(刚性基底)和17.5%(柔性基底)的功率转换效率。
.png?imageView2/2/w/1280)
索比光伏网 https://news.solarbe.com/202505/16/389256.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
近日，国家知识产权局信息显示，中建材浚鑫科技有限公司申请一项名为“一种超高效异质结与钙钛矿叠层光伏组件”发明专利，申请公布号：CN121038506A，申请日期为2025年8月,申请公布日2025年11月28日。
在“双碳”战略引领下，我国光伏技术创新再迎里程碑进展。近日，南京大学谭海仁教授课题组联合仁烁光能产业化团队，在清洁能源关键核心技术研发中取得重大突破。其研制的平米级商业化钙钛矿光伏组件，不仅实现了绿色环保制备，更在转换效率与产品可靠性方面双双达到世界领先水平。
2025年12月1-3日，第八届国际异质结大会和首届国际钙钛矿-硅叠层大会在韩国大田隆重举行。面向27%效率的下一代异质结技术布局在上述已验证且行之有效的提效技术基础上，彭振维进一步介绍了迈为对下一代异质结电池的探索与发现。异质结成本与可持续性优势凸显除了效率领先，异质结技术的低成本潜力正加速释放。随着银浆价格持续上涨，异质结电池低银耗的优势日益突出，成本竞争力进一步增强。
王永志指出：当前，我国海上光伏正处于探索前进阶段，相关政策体系持续健全完善。2021至2025年间，国家层面发布了一系列针对性措施及指导意见，沿海各省也纷纷出台海洋光伏行动方案。“十四五”期间，我国已明确海上光伏规划超1000GW，其中完成业主分配确权项目超57GW，全容量超过7GW，发展模式以近海滩涂的渔光互补、盐光互补等“光伏+”为主。
以大跨度、抗台风、长效耐腐的核心优势，为海上光伏产业突破瓶颈提供全新解决方案。
作为全球光伏领域的新一代核心技术，钙钛矿电池凭借其卓越的效率潜力备受瞩目。其中，单结钙钛矿电池的理论转换效率上限可达33%，叠层结构钙钛矿电池更是高达43%，这两项指标均大幅超越传统晶硅太阳能电池29.4%的效率极限。通过持续的技术创新，团队成功攻克了薄膜材料广域带隙精准调控、高质量结晶工艺优化等一系列关键难题，先后3次刷新1.68eV宽带隙与1.50eV常规带隙钙钛矿电池的光电转换效率世界纪录。
近日，中国科学院上海高等研究院光源科学中心研究人员成功将邻苯二甲酸氢钾作为多功能添加剂引入SnO2电子传输层，以同步改变ETL性质和SnO2/钙钛矿埋底界面。此外，KHP在ETL中均匀分布，并在热退火过程中逐渐扩散至埋底界面和钙钛矿层，进一步与未配位的Pb离子配位，降低钙钛矿的表面及体相缺陷密度，缓解薄膜内部应力。
无机钙钛矿太阳能电池实现了超过21%的创纪录效率。团队成功解决了长期存在的难题，发明了一种在完全无机钙钛矿太阳能电池上制造耐用保护层的方法。解决退化问题限制钙钛矿太阳能电池采用的主要障碍是快速降解，暴露于湿度、温度或压力等波动的大气条件下，会导致钙钛矿材料在效率和材料性能上迅速下降。
钙钛矿太阳能电池凭借其高光电转换效率与低制造成本，正成为下一代光伏技术商业化进程中的领跑者。因此，亟需开发一种能够快速响应损伤、具备高效自修复能力与主动铅捕获功能的新型封装材料，这已成为推动钙钛矿光伏技术实现安全、可持续商业化所必须突破的关键瓶颈。
尽管单结钙钛矿太阳能电池的光电转换效率已突破27%，其商业化进程仍受限于长期运行稳定性的瓶颈。然而，即便在隔绝水与氧等外界应力的条件下，钙钛矿太阳能电池的寿命仍显著短于硅基器件。研究组设计并开发了一系列含乙二醇醚侧链的离子液体，以协同提升钙钛矿太阳能电池的效率与稳定性。该离子液体优先富集于钙钛矿底部，可显著抑制碘化铅的聚集及空隙的形成。
印度的一个研究团队研究了基于室温工艺制备的非晶铟锌高导电透明电极在钙钛矿太阳能电池中的应用，这些器件可用于叠层和建筑集成光伏应用。其中包括在钙钛矿太阳能电池的后部透明电极中使用a-IZO。事实上，原型机的效率超过了基于c-ITO器件的15.84%功率转换效率。
