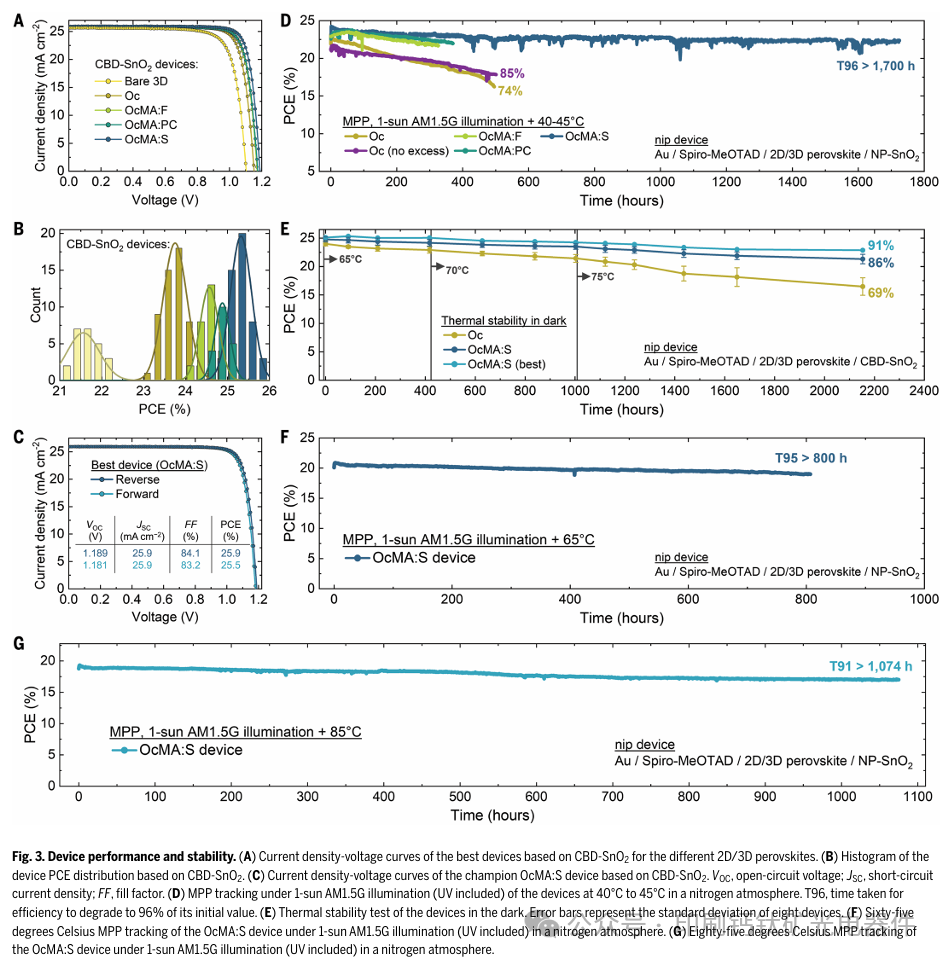

二维/三维(2D/3D)钙钛矿双层异质结构可以提高钙钛矿太阳能电池的稳定性和性能。鉴于此，美国国家可再生能源实验室朱凯和诺奖得主麻省理工学院Moungi G. Bawendi课题组在期刊《Science》发文“Spontaneous formation of robust two-dimensional perovskite phases”。研究表明，器件中的2D/3D钙钛矿叠层在其寿命终止分解过程中会动态演化。最初相纯的二维中间层可能会发生不同的演化，从而导致不同的器件稳定性。研究表明，可以使用混合溶剂来调节其结晶度和相纯度，从而形成坚固的二维中间层。由此产生的2D/3D器件实现了25.9%的效率，并具有良好的耐久性，在85°C下使用最大功率点跟踪1074小时后仍保留了其初始性能的91%。
创新点：

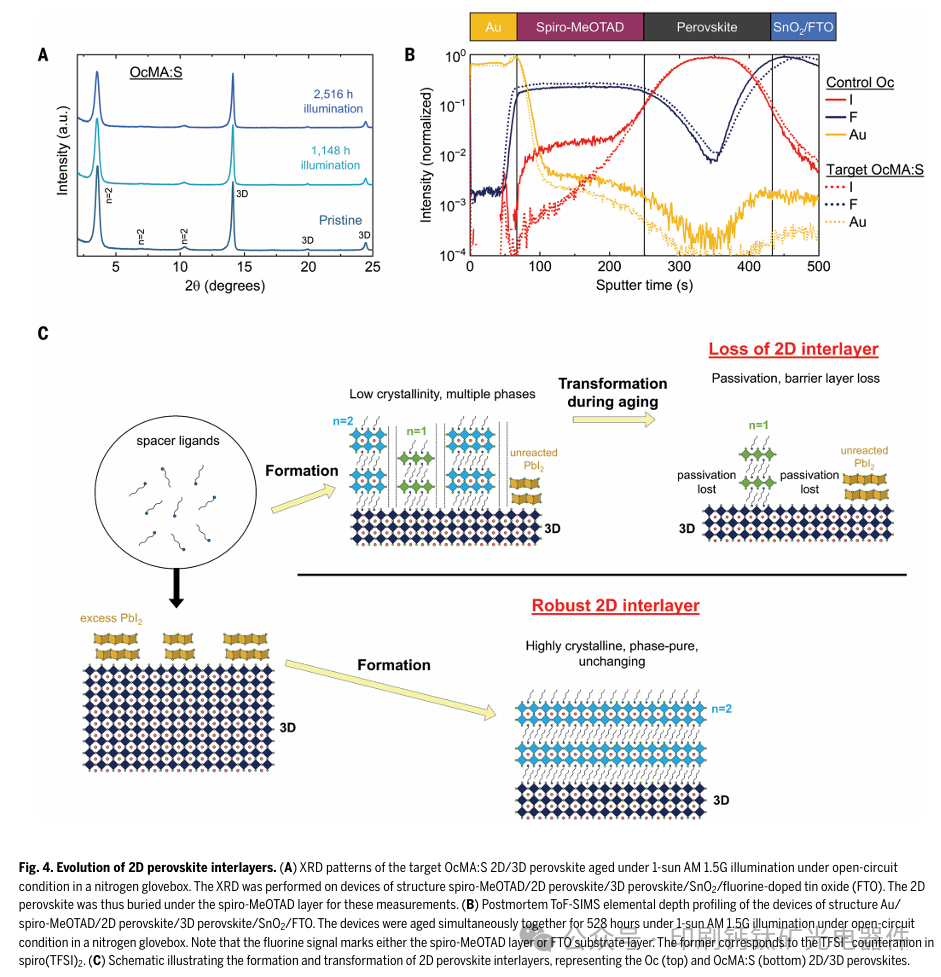

动态演化机制揭示研究了二维(2D)和三维(3D)钙钛矿异质结构在设备寿命结束时的动态演化过程，揭示了不同相纯度的2D中间层会经历不同的演化路径。

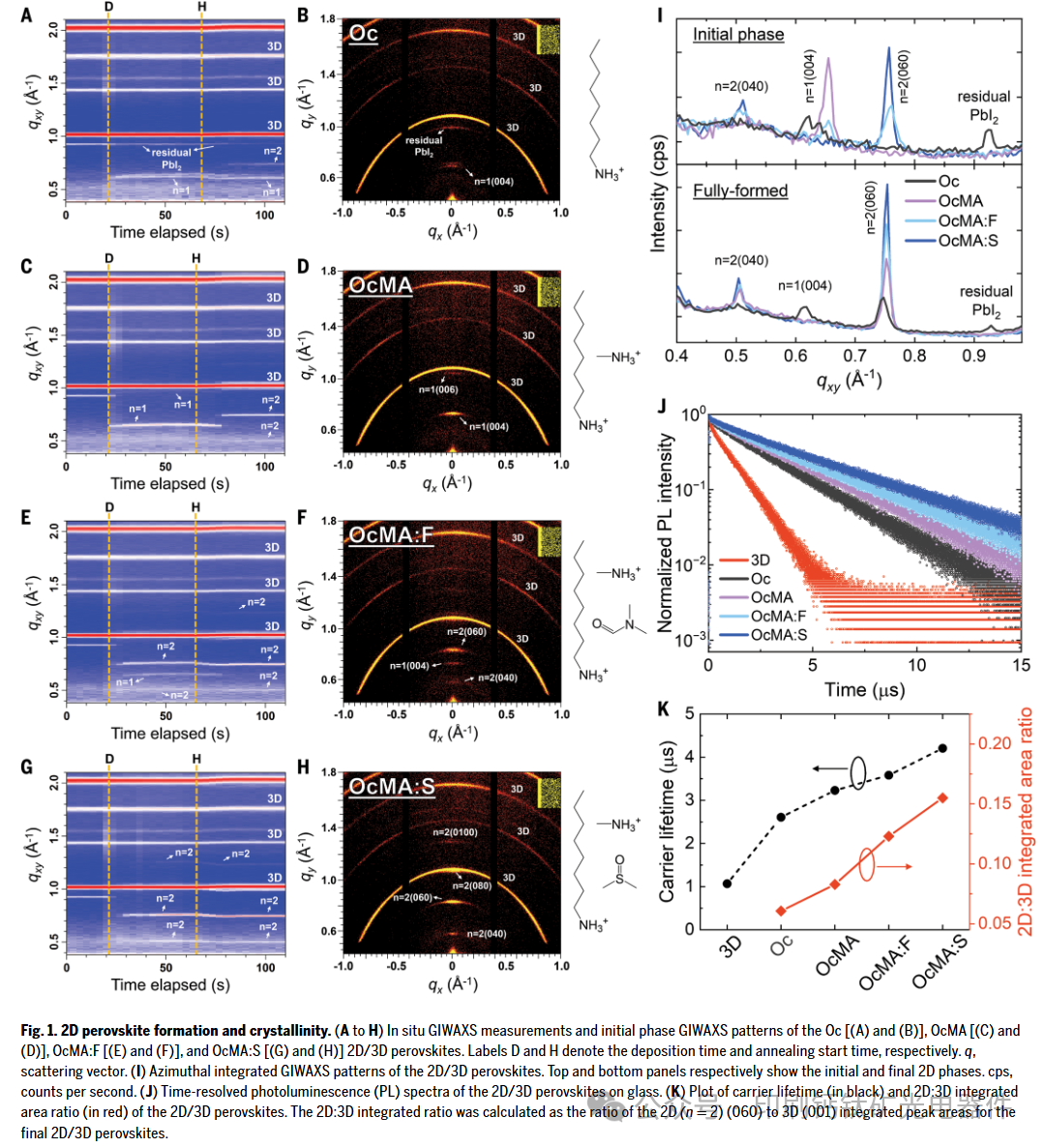

稳健2D中间层的形成通过使用混合溶剂调节2D中间层的结晶度和相纯度，成功形成了稳健的2D中间层，显著提高了设备的稳定性和性能。

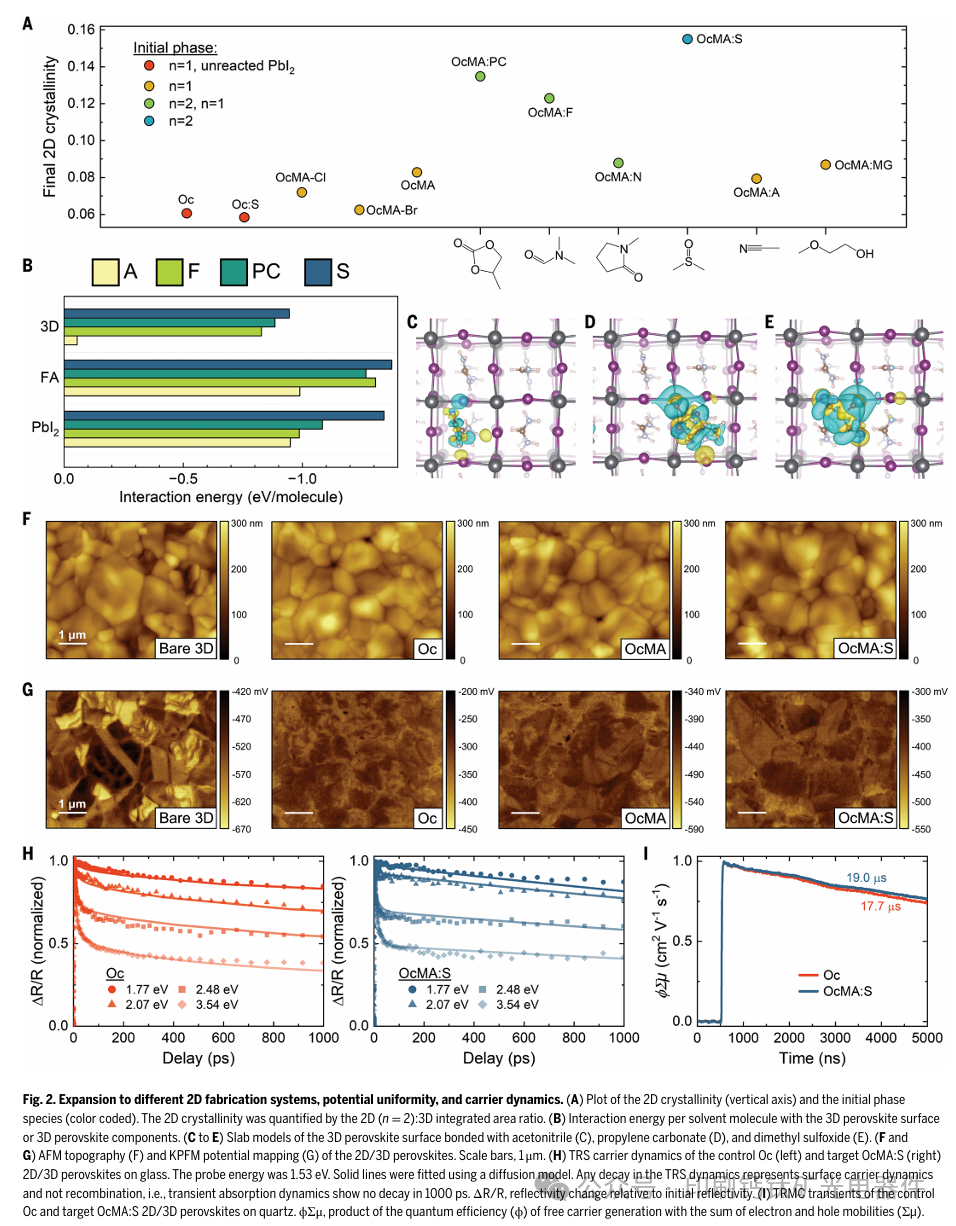

3.多种溶剂系统的应用 研究了不同混合溶剂系统对2D形成的影响，发现某些溶剂组合能够自发 形成高结晶度的2D(n=2)相。未来展望：
残余PbI2的影响尽管使用了过量PbI2，但在2D形成后没有残余PbI2，这表明过量PbI2在稳定设备方面的作用需要进一步研究。
下一步工作未来的研究可以进一步探讨不同溶剂系统和添加剂对2D中间层形成和稳定性的影响，以及如何在无过量PbI2的情况下实现高效的2D/3D钙钛矿异质结构。
索比光伏网 https://news.solarbe.com/202505/14/389118.html
