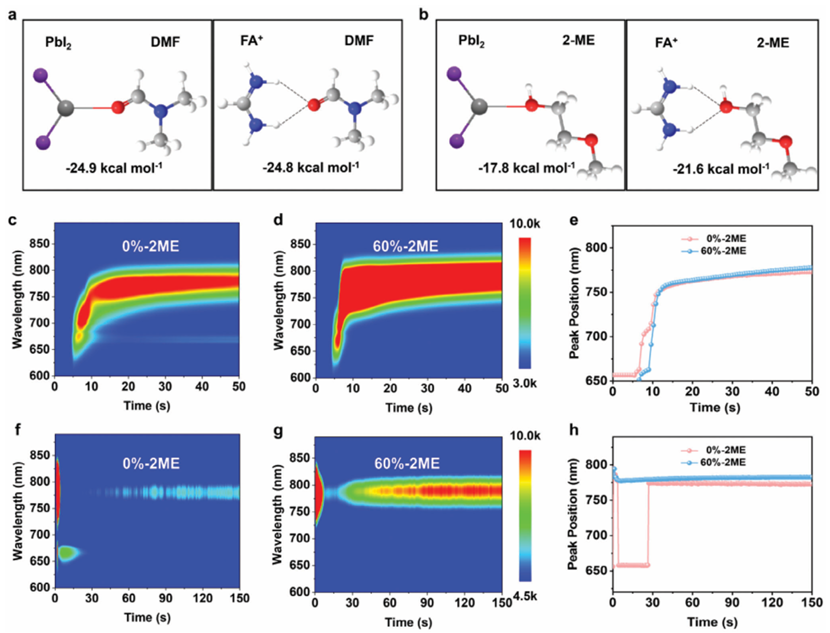

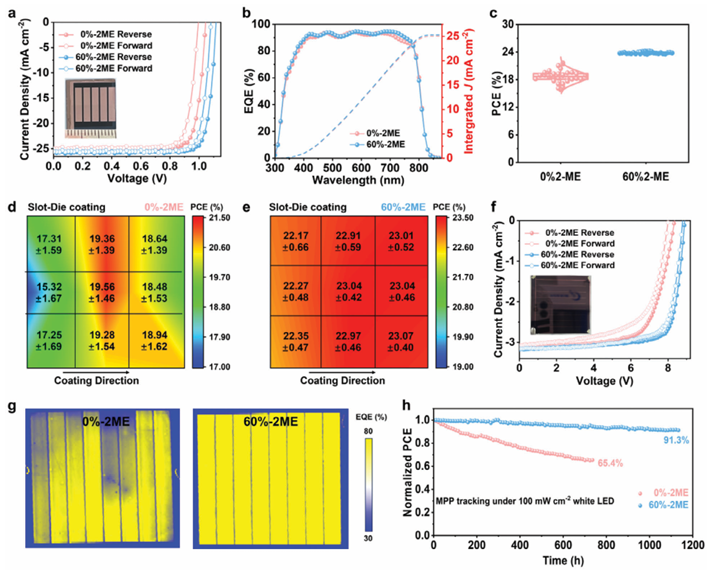

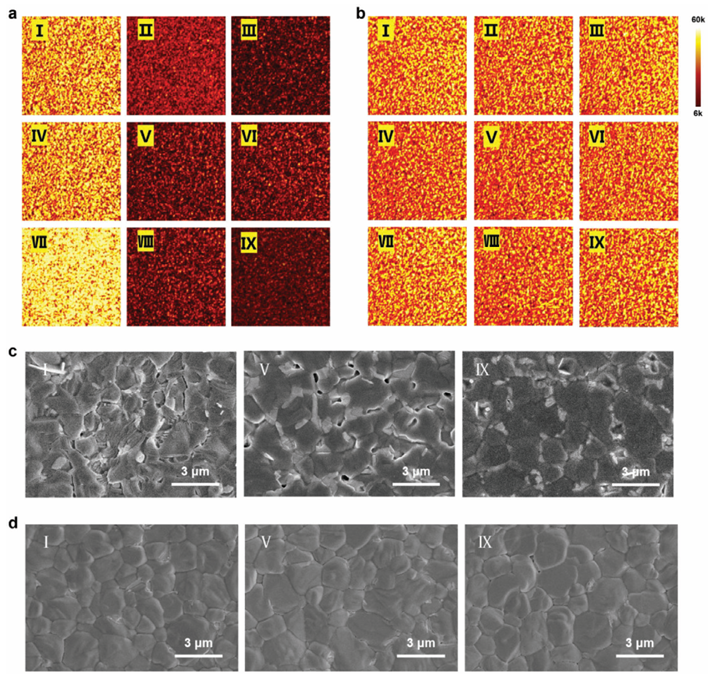

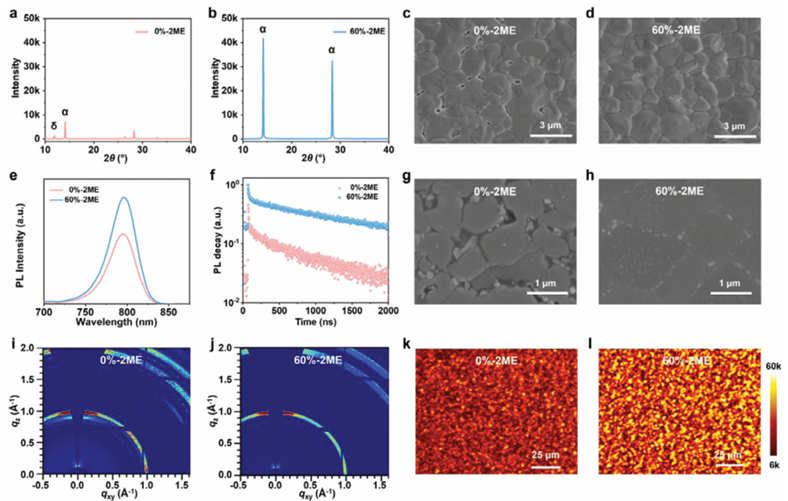

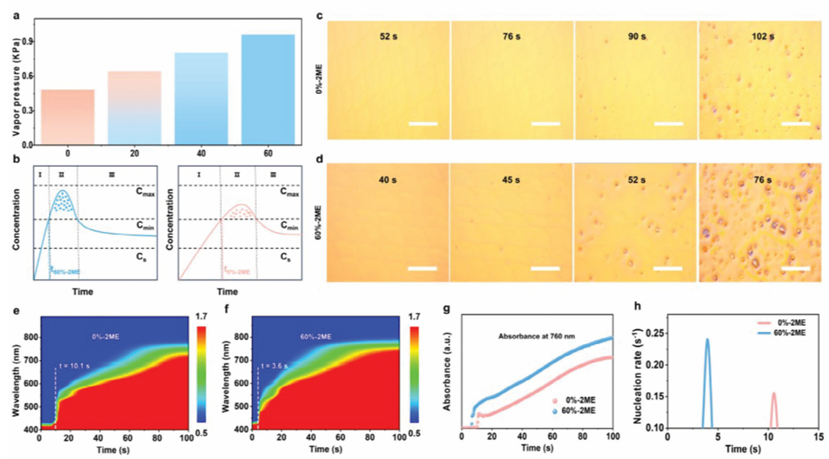

狭缝涂布已成为大规模生产钙钛矿太阳能电池 (pero-SC) 和太阳能模块 (pero-SM) 的必不可少的方法。然而，由于钙钛矿在成膜过程中结晶动力学不可控且相变复杂，狭缝模头涂层生产的钙钛矿太阳能电池和钙钛矿太阳能模组的能量转换效率仍然远远落后于旋涂器件。鉴于此，2025年2月10日苏州大学Guiying Xu&Yunxiu Shen&李耀文于AFM刊发通过溶剂工程控制狭缝模头涂层过程中CsFA基钙钛矿的核生长和相变以实现高性能太阳能电池和模组的研究成果，通过添加挥发性2-甲氧基乙醇(2-ME)并将其与DMF结合作为主要溶剂来设计钙钛矿前体溶液。其高蒸气压和Kamlet-Taft β值使其能够快速成核并与碘化甲脒形成氢键，促进高密度核的形成，从而模板均匀生长并直接触发α相钙钛矿的形成。因此，使用狭缝模头涂层法成功沉积了具有均匀、无针孔和纯相特性的高质量大面积(25 cm2)钙钛矿薄膜。最终，通过狭缝模头涂层制备的pero-SC(0.062 cm2)和pero-SM(15.64 cm2)分别实现了令人印象深刻的24.20%和21.84%的效率。值得注意的是，未封装的 pero-SC表现出优异的运行稳定性，T90>1150小时。
