夏季这样安装光伏电站才能做到绝缘

发表于:2017-07-07     来源:晶太阳



报绝缘故障的直接原因是什么呢?

逆变器在工作时会检测直流侧电池板跟大地的绝缘电阻,如果绝缘电阻达不到逆变器设定值,为了安全起见,逆变器会停止发电,避免危险。

哪些原因会导致逆变器报绝缘故障呢?

1)直流连接器浸水;

2)直流线缆破损并与支架连接

3)光伏系统 (电池板和支架) 接地不牢靠。

4)光伏组件出现破损

如何排除故障,让逆变器恢复并网发电呢?

首先,我们可以采取电池板组串逐个接入逆变器并网方式,来确定故障出现在哪个组串,再去逐个电池板排查。

确定故障组串之后,再按如下步骤去排除故障:

1)检测电池板之间的连接器,发现有浸水情况,先关掉逆变器直流开关。不要用手去直接接触浸水的连接器,可以干树枝或者其他绝缘体,将连接器从水中移开,排除积水,等连接器晾干之后,再恢复逆变器直流供电,排除故障。

2)当发现直流线缆出现破损时,先断开逆变器直流开关并及时联系安装商前来更换线缆。

3)发现电池板或者支架接地不够牢靠,要及时联系安装商前来做加固处理。

4)若发现组件有破损,先断开逆变器直流开关,联系安装商前来更换组件。

如何避免因为安装的问题,导致机器报绝缘故障呢?

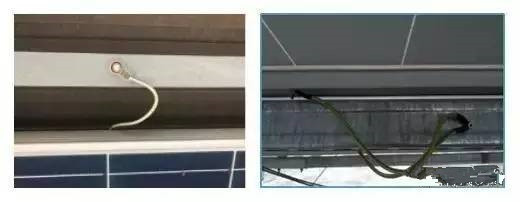

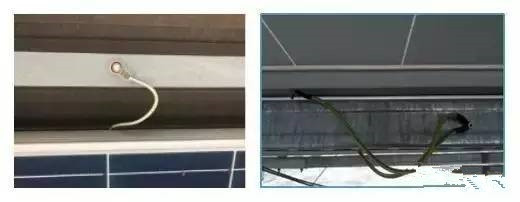

1)在固定电池板时,注意不要将直流线缆压在电池板边框下面。否则,在拧紧压块时巨大的压力,会将直流线缆绝缘层压破,导致直流线缆线芯和支架直接接触。

2)在系统接地时,一定要保证支架和每块电池板、接地体之间都要接地良好。

3)直流走线时,避免在地面布线,防止线缆浸水。

做好光伏电站的直流绝缘不仅关系到电站持续的运行发电,也是保证安全的前提,切不可大意。
