涨姿势:深度解读光伏发电系统

来源:索比光伏网发布时间:2017-05-18 15:24:01

随着分布式光伏走入千家万户,人们对光伏的需求也是多种多样,光伏发电自发自用余量上网的并网系统并不是唯一的形式,根据不同场合的需要,太阳能光伏发电系统可分为并网发电系统、离网发电系统、并离网储能系统、并网储能系统和光储微网系统五种。

1、并网发电系统

光伏并网系统由组件、支架、并网逆变器、并网柜组成,太阳能电池板发出的直流电,经逆变器转换成交流电送入电网。目前主要有有大型地面电站、中型工商业电站和小型家用电站三种形式。


由于并网光伏发电系统不需要使用蓄电池,节省了成本。国家发布的并网新政策已经明确表示,家庭光伏电站可以免费入网,多余的电还可以卖给电力公司。从投资的长远角度,按家庭光伏电站25年的使用寿命计算,6-10年左右可以回收成本,剩下的十几年就是赚到的。

但是,并网也有其缺点,就是当公共电网断电时,光伏发电也不能运行。但是如果把其中的并网逆变器换成储能逆变器,电站就可以正常运转。

2、离网发电系统

离网型光伏发电系统,不依赖电网而独立运行,广泛应用于偏僻山区、无电区、海岛、通讯基站和路灯等应用场所。系统一般由太阳电池组件组成的光伏方阵、太阳能控制器,逆变器、蓄电池组、负载等构成。光伏方阵在有光照的情况下将太阳能转换为电能,通过太阳能控制逆变一体机给负载供电,同时给蓄电池组充电;在无光照时,由蓄电池通过逆变器给交流负载供电。

这种系统由于必须配备蓄电池,且占据了发电系统30-50%的成本。而且铅酸蓄电池的使用寿命一般都在3-5年,过后又得更换,这更是增加了使用成本。而经济性来说,很难得到大范围的推广使用,因此不适合用电方便的地方使用。

对于无电网地区或经常停电地区家庭来说,离网系统具有很强的实用性。特别是单纯为了解决停电时的照明问题,可以采用直流节能灯,非常实用。因此,离网发电系统是专门针对无电网地区或经常停电地区场所使用的。


图1 离网型光伏发电系统示意图

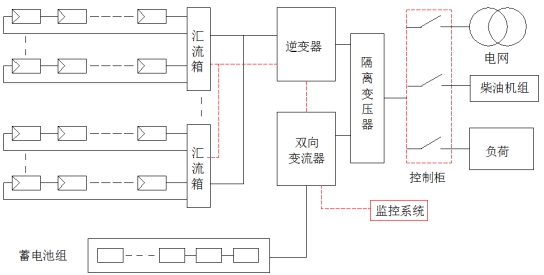

3、并离网储能系统

并离网型光伏发电系统广泛应用于经常停电,或者光伏自发自用不能余量上网、自用电价比上网电价价格贵很多、波峰电价比波平电价贵很多等应用场所。系统由太阳电池组件组成的光伏方阵、太阳能并离网一体机、蓄电池组、负载等构成。光伏方阵在有光照的情况下将太阳能转换为电能,通过太阳能控制逆变一体机给负载供电,同时给蓄电池组充电;在无光照时,由蓄电池给太阳能控制逆变一体机供电,再给交流负载供电。


并离网型光伏发电系统示意图
