近年来，光伏电站火灾事故频发。2016年7月，台北市自来水园区于下午2点左右失火，经勘查发现是园区内的屋顶型太阳能板起火，烧毁了35片组件，损失约新台币300万元。2015年5月，苹果公司一直引以为傲的位于亚利桑那Mesa的工厂屋顶突然起火，起火点是大楼屋顶的光伏组件，现场浓烟四起，光伏组件被烧毁。2014年8月，武汉某屋顶光伏电站发生着火，彩钢瓦屋顶被烧穿了几个大洞，厂房内设备烧毁若干，损失惨重……电站尤其是分布式屋顶电站，一旦出现火灾这样的严重事故，影响的不仅是电站的安全，也会对电站下方的厂房设施以及人员造成危害。安全问题，已经成为了光伏电站首要考虑的问题。此次，记者专访了木联能咨询服务事业部，专门就如何避免光伏电站火灾等事故频发进行了深入探讨。
记者：我们都知道，安全是光伏电站的命脉，也是取得投资回报的根基所在，对光伏电站意义重大，而火灾是一大隐患，能否谈谈如何有效避免火灾等事故发生?
咨询服务事业部：造成光伏电站起火的因素有很多，最主要原因之一就是线缆的绝缘失效导致直流拉弧从而引发火灾。因此，经常检查各设备线缆的绝缘是否良好就很有必要，这个时候就需要用到一种测试利器-绝缘电阻测试仪。
图1 光伏电站起火
记者：能否给简单介绍一下绝缘电阻测试仪?
咨询服务事业部：绝缘电阻测试仪又被称为兆欧表、摇表，目前市面上的绝缘电阻测试仪主要为摇表以及多功能数显型两种。它是电站常用的一种测量仪表，主要用来检查电气设备、电气线路对地及相间的绝缘电阻，以保证设备、电器和线路在正常状态工作，避免发生触电伤亡及设备损坏等事故。

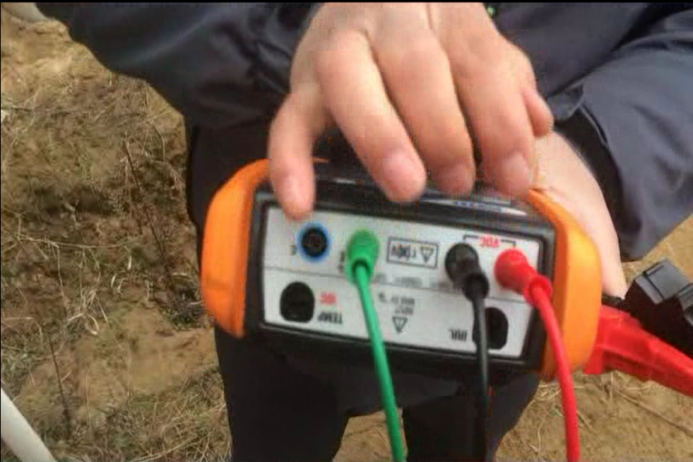

图2 绝缘电阻测试仪
绝缘电阻是电气设备和电气线路最基本的绝缘指标，其测试原理如下所示：
图3 绝缘电阻测试示意图
以电池作为电源经DC/DC变化产生的直流高压由E极出经被测试品到达L极，从而检测出从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻用显示屏显示。
记者：绝缘电阻测试使用前有什么注意事项吗?
咨询服务事业部：绝缘电阻测试的方法很简单，但是必须严格按照要求进行测试，否则会对设备以及人员造成危害。因此，使用前，我们需要注意以下几点：
• 测量前必须将被测设备电源切断，决不允许对设备带电进行测量，以保证人身和设备的安全。
• 被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
• 使用摇表进行测量前要检查仪器是否处于正常工作状态，主要检查其“0”和“∞”两点。检查方法即摇动手柄，使电机达到额定转速，摇表在短路时应指在“0”位置，开路时应指在“∞”位置。
• 仪器应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

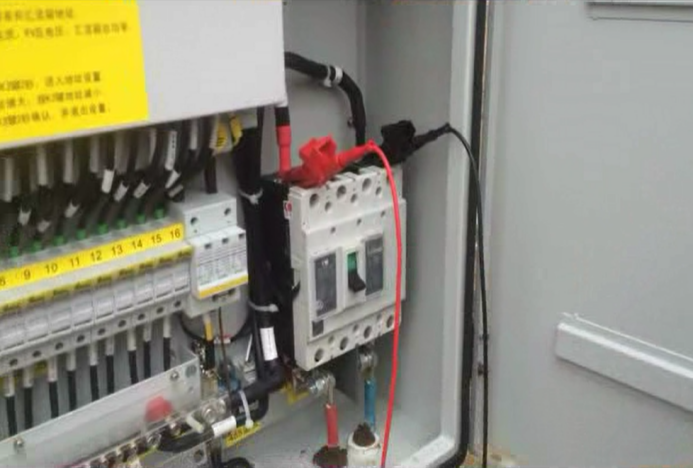

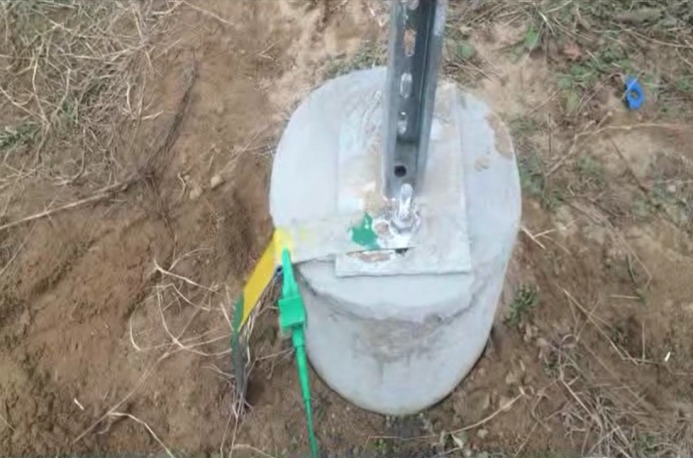

• 做好上述准备工作后就可以进行测量了，在测量时，还要注意正确接线，是否引起不必要的误差甚至错误。
• 测量前，为保证测量结果的准确性和设备的安全性，应断开所有与被测线路并联的防雷器。
记者：那绝缘电阻测试仪具体的操作步骤能否介绍一下?
咨询服务事业部：绝缘电阻测试仪种类很多，但是其测试原理都是一样的，具体的操作步骤也类似：
1) 断开被测设备电源;
2) 确认仪器以及被测设备接线是否正确;
3) 选择绝缘电阻测试，并按开始键开始测试;
4) 记录测试结果并保存。
记者：利用绝缘电阻测试仪对光伏电站的各设备对地绝缘电阻进行测试后，我们如何判断该处的绝缘性能是否良好?是否有具体的判定标准?
咨询服务事业部：有的，具体标准如下：
• 组件绝缘测试：绝缘电阻乘以组件面积应不小于40MΩ·㎡;
• 汇流箱绝缘测试：直流输出母线的正极对地、负极对地的绝缘电阻应大于2MΩ;
• 逆变器绝缘测试：逆变器直流输入与机壳间的绝缘电阻≥50MΩ。逆变器交流输出与机壳间的绝缘电阻≥50MΩ ;
• 根据电工委员会标准规定每kV电压，绝缘电阻不小于1MΩ。
记者：目前市场上便携式绝缘电阻测试仪种类很多，型号也是多种多样，能否在选型方面给一些建议?
咨询服务事业部：我们选择一款适合光伏电站运维的绝缘电阻测试仪，需要关注以下几点：
1) 安全性能
在光伏电站测量绝缘性能时，首先必须考虑测量的安全性，因此在设备选型时必须满足电气安全要求，选择经过专业认证或可靠厂家的测试设备。
2) 测试量程
不同的绝缘电阻测试仪所能测量的设备电压范围不同，因此我们在选择仪器时，需注意该仪器所能测量的电压量程能否满足测试要求。目前传统光伏电站电压为1000V，但少数电站已经走上了1500V系统的道路，因此必须考虑电压档位是否满足电站需求。
3)测量精度
不同厂家的设备测量精度差别较大，因此我们在选择设备时应该注意其测量准确度，选择准确度较高的设备。摇表的测量精度与使用者的操作手法有关，因此为避免不必要的误差，建议使用数显型仪表。
3) 便携性
因为光伏电站环境的特殊性，因此我们在进行绝缘电阻测试时，需要运维人员随身携带仪器，因此我们在选择设备时应该考虑设备的可携带性，选择比较轻且易于携带的仪器。
光伏电站安全稳定运行离不开运维，运维离不开专业的工具。从EL测试仪、I-V曲线测试仪、红外热成像仪到绝缘电阻测试仪，了解并掌握这些工具的使用方法，能够帮助运维人员快速、准确、高效地定位故障，提高运维效率，降低安全隐患，减少运维成本和发电损失，最大限度保障电站发电效益!
记者：除了EL测试仪、I-V曲线测试仪、红外热成像仪以及绝缘电阻测试仪，木联能是否还推出了其他的运维工具?
咨询服务事业部：2016年4月，木联能结合光伏电站运维现状及自身线下丰富的运维经验，对外发布了“光伏电站专业运维工具仪器包” 。此产品旨在针对光伏电站运维过程中故障排查、设备维修、电气安全性检测、设备性能测试方面的需求，提供专业化的运维工具和仪器套装，为光伏电站运维人员快速、准确、高效地定位故障，高质量地完成运行维护工作提供保障。
“光伏电站专业运维工具仪器包”分为基本包、标准包和高级包三种不同配置类型，分别满足于电站业主及运维人员对电站运维定义的不同需求。 基本包提供了电站消缺的基本工具和仪器(数字万用表、数字钳形表、数字绝缘摇表、红外热像仪等)，能够帮助电站运维人员快速定位故障点、及时修复设备;标准包在基本包配置的基础上，配备了电气安全性检测设备(数字接地电阻测试仪、I-V曲线测试仪等)，运维人员可通过对电气安全进行定期检查、测试，及早发现电气安全隐患，避免电站安全事故的发生，保证电站安全运行;高级包在标准包配置的基础上，配备了逆变器效率检测、电能质量检测设备和高精度辐射表，对光伏发电设备性能进行检测和评估，使业主能够了解设备的真实性能。
您的电站对运维工具有需求或者在使用运维工具过程中有任何疑问，欢迎致电木联能咨询服务事业部：029—87574929。
