你的光伏电站想盈利就别忽略电缆铺设

来源：光伏名人堂发布时间：2016-06-28 23:59:59

在光伏电站系统施工过程中，主要设备部件安装包括光伏组件安装、支架系统固定、逆变器安装、变压器安装、固定基础的设置，而在施工设计中易被遗忘的便是光伏电缆的施工。电缆对光伏电站的整体盈利、运行的安全性同样起着至关重要的作用，其施工也是光伏电站建设系统里最科学、最有讲究的，科学的电缆施工不但可以减少电站损坏，提高效率，增强可靠性，还可以提高电站业主的收益。

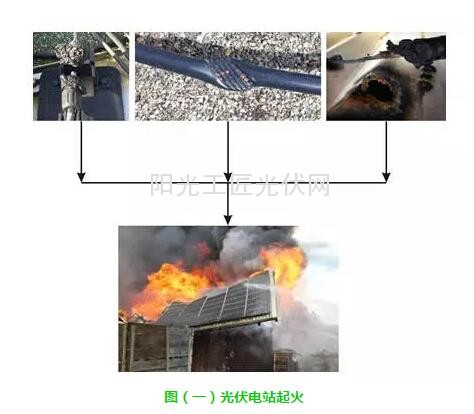

非科学合理的电缆施工，会造成电缆压伤、切损、被利物磨毁等，将导致整个电站处于极度危险状态，造成线路短路，引发火灾甚至造成人员伤害，这些问题会给电站带来毁灭性灾难。很多时候电站的安全隐患并非是我们选用的电缆规格、品质、连接等问题引起的，而是因为未对光伏电缆线进行科学的防护固定措施，因此，科学的敷设防护固定光伏电缆工作可谓是迫在眉睫、刻不容缓。

本文针对光伏电缆科学敷设防护固定的措施，做以下几种介绍：

1.电缆支架箱

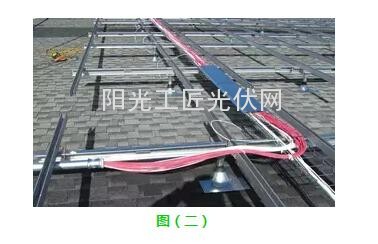

如图（二）所示，用电缆托盘，将各种类型的电缆有序地放置于托盘内，盖上盖板，即可避免电缆因直接暴露户外而受损，该固定方式广泛应用于住宅、商业、大型地面电站项目等。

2.电缆托索

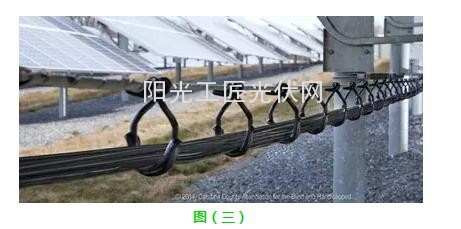

如图（三）所示，电缆托索是将钢索固定在光伏支架系统中，在钢索上安装挂钩，将电缆托放置于挂钩内，从而起到保护、固定电缆的作用。

3.采用扎带固定于组件孔

很多项目现场施工经验表明，现场很少有合适的材料能有效地将组件串联或并联的电缆线加以固定，因此，为科学合理利用资源，采用PE扎带，将电缆理直、理顺后固定在组件的固定孔。

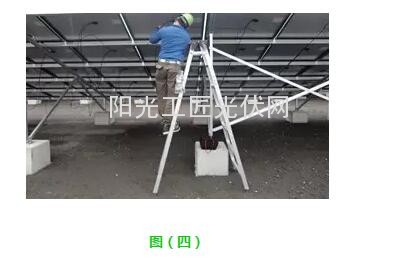

如图（四）所示，电缆施工现场，工人正有序地整理电缆线，采用上述方法固定电缆线。

4.电缆扣固定

目前，市场常见的电缆扣主要分为以下几种典型类型：

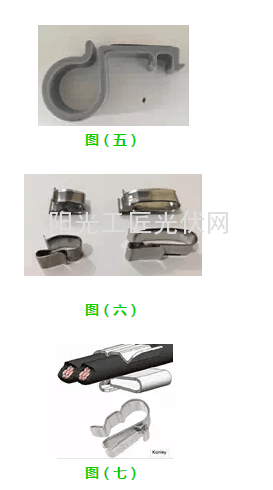

如图（五）所示，由不锈钢304制成，利用金属材料的弹性，将电缆线扣入预设的空间内，最后将不锈钢扣与太阳能电池组件的边框进行有效地固定。

另外一种，如图（六）所示，用PP+尼龙材料、塑料注塑工艺制成塑料扣，图中所示塑料扣只能匹配特定厂家生产的支架系统，可将塑料电缆扣固定在支架系统中轨道的任意位置，然后再将电缆扣入挂钩中，施工极其简单快捷。

1）捆绑式固定

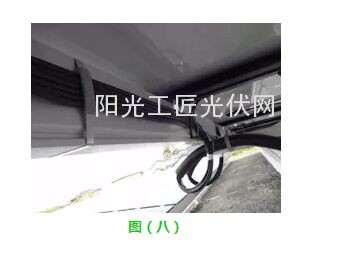

如右图（八）所示，将电缆与光伏支架系统捆绑至一起，固定后简单且美观，该固定方式在日本应用极其广泛。

2）嵌入式固定

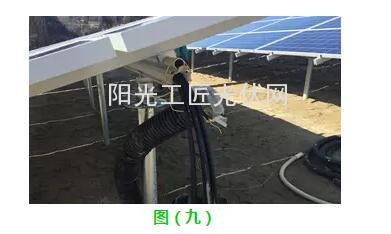

将电缆直接嵌入到光伏支架系统中，右图（九）为日本山坡上光伏电站的案例，利用了斜坡光伏支架系统的轨道，将电缆嵌入于轨道中，安全而又美观的一种固定方式。

电缆的固定方式很多，具体固定方式的选择，要依据项目的实际情况决定。以上的固定方式仅供参考。

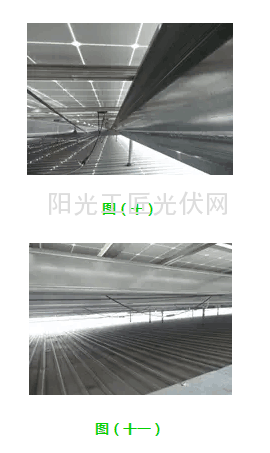

电缆作为光伏电站基本材料之一，虽然成本只占大约5%，但却因类似如图（十）、图（十一）、图（十二）所示非科学防护固定方式，造成光伏电站质量问题频发，电站综合经济效益不高。

为进一步推动整个光伏行业的健康发展，提升光伏电站综合经济效益，一定不能忽略这些细节。
