如今，在山区中形态比较好的地大都变作农田，剩余的便愈发“寸土寸金”，而留给光伏人可用于开发的山地，其复杂性与日俱增。 本篇文章通过对部分山地光伏电站的分析，以小见大总结出几点对于山地光伏电站如何做到最大收益的建议。
一 、地面光伏电站的选址分析

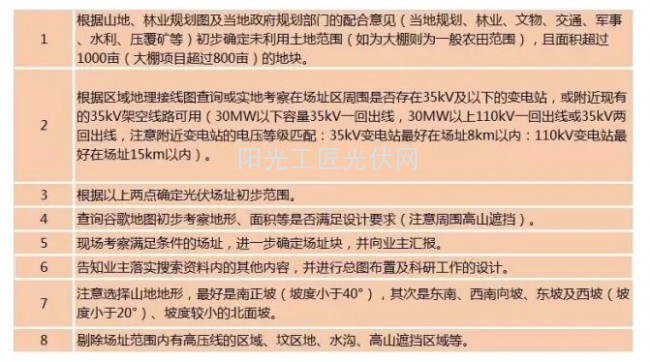

在进行山地光伏电站选址时，具体流程如下表所示：
1）山坡朝向差异大，容易受山体阴影影响

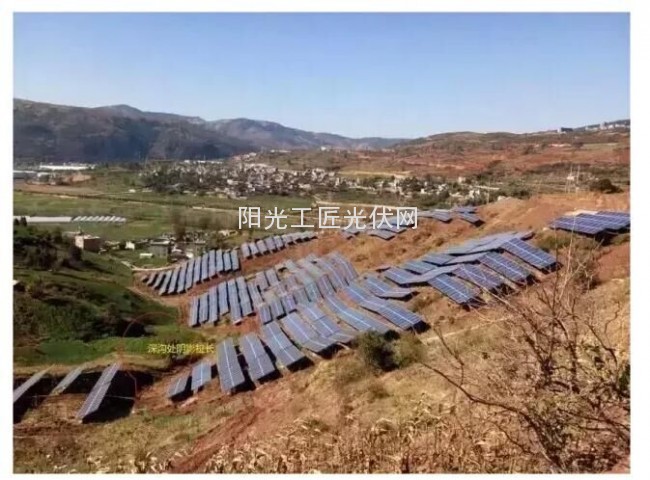

山区地形复杂，高差变化大，阴影的部分大部分是由于山体阴影产生的，所以合理的选区布置区域很重要。

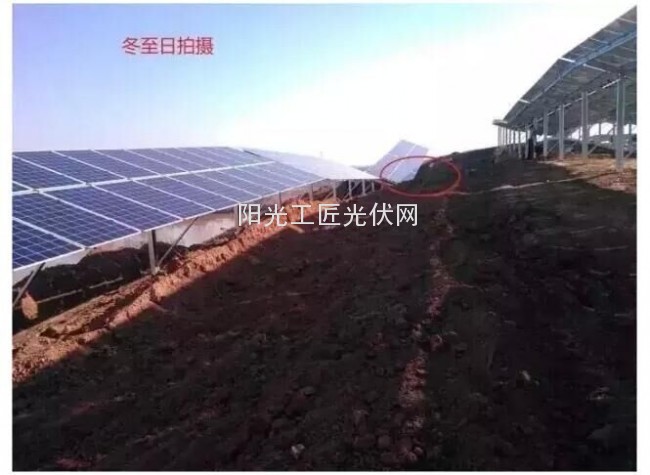

山区地势高低不一，若施工过程中没有合理设计支架高度，将会出现阵列局部互相遮挡的现象。
所以山地光伏电站地形复杂、高差变化大，合理的选取阵列布置区域、设置阵列间距、倾角、方位角，均是设计的重点和难点。

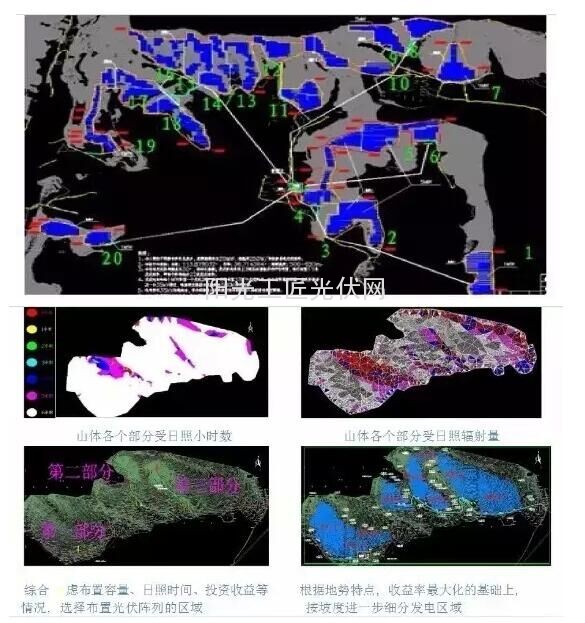

2.山地地形三维模拟及日照阴影分析
通过分析平面日照等时图，可以剔除山体因地形造成的自身遮挡区域，筛选出布置光伏方阵的可用区域。
3.山地光伏电站选址时的误区
1）山地≠山坡，大坡度≠复杂

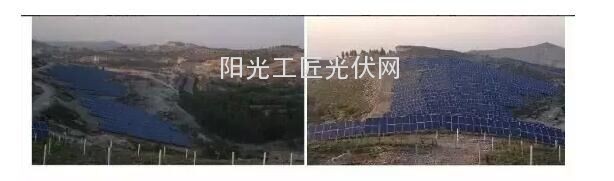

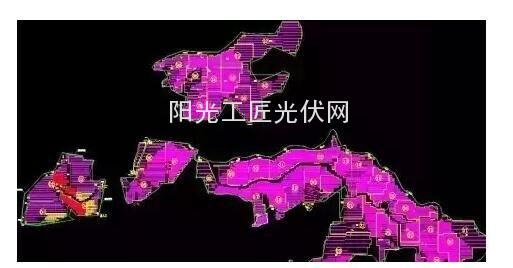

复杂山地的概念绝不是山坡或大坡度能够诠释的。所谓复杂山地，是沟壑交错、多种朝向坡面相互过渡，地质、水文条件十分复杂的地块，在设计之初就要求设计团队充分考虑到微地形的变化。如果不加以考虑，很容易出现组件遮挡问题，给后期的布置和施工方面也会面临不小的麻烦。
这要求设计师一定要多跑现场，认真做地图分析与阴影分析。按照常规布置，山区中有些区域无论从设计角度还是施工角度都非常容易上手。但在阴影分析之后，这些区域就变成了遮挡区，不利于做布置方案，初期便需要剔除。
2）正南坡？东西坡？谁是真“鸡腿”？

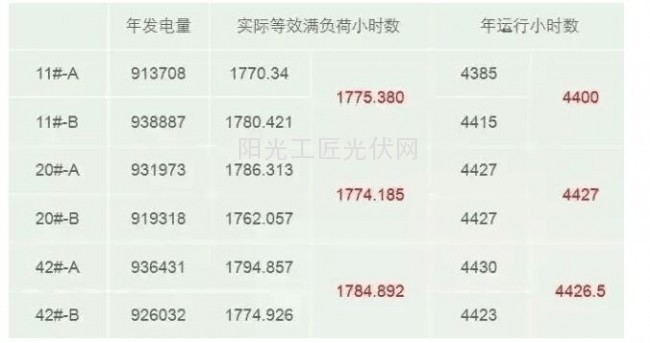

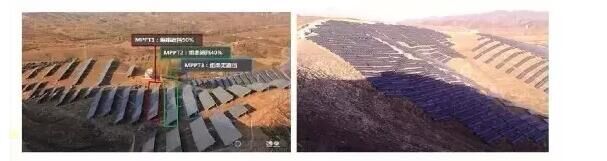

按照常规设计，复杂山地中的组件布置一般是以正南坡为主，但东西坡就真的不堪大用吗？
3）最佳倾角≠最大收益

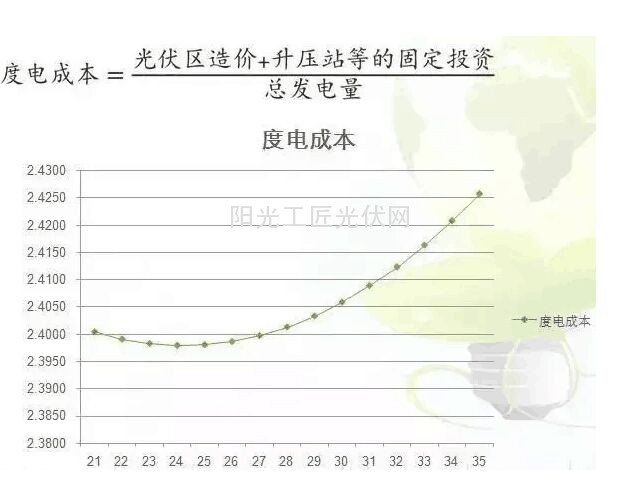

支架倾角的选择是山地光伏电站设计的重要环节。以前很简单，稍微计算一下。但最佳倾角并不能等同于电站的最大收益，如果想要电站拥有最大收益，度电成本的重要性要高于最佳倾角。

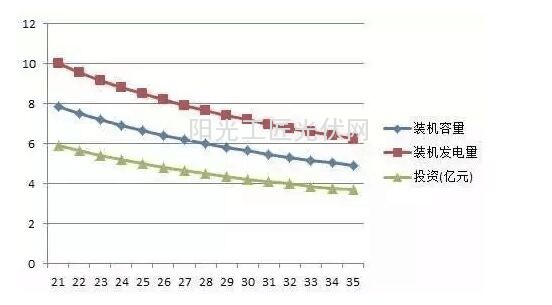

以上图项目为例，28度是这个项目计算得出的最佳倾角。但经比较，从21度到35度，随着倾角的变化，装机量都是在下降的，这三条曲线没有办法判断出哪个角度才能创造出最大收益。所以不能单以技术上的最佳倾角来判断电站的最大收益点。因此在设计上需要引入度电成本的概念。
二、山地光伏电站的建设分析

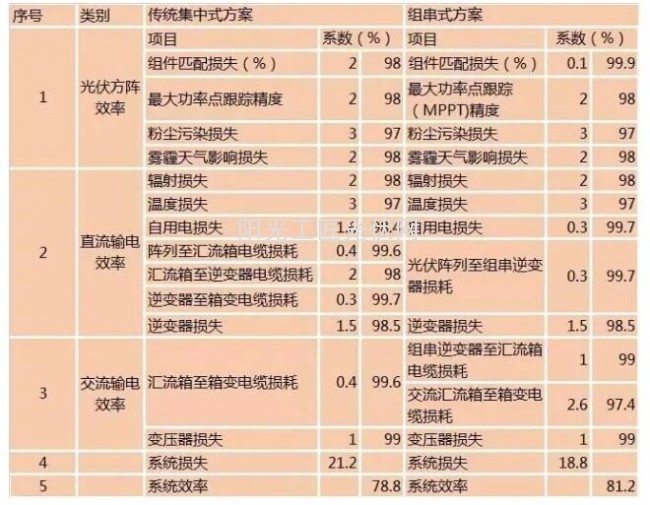

1.山地光伏电站逆变器的选择
1）集中型逆变器应用实例：
a布置阵列集中
b光伏组件朝向一致
c山体坡度基本为南向

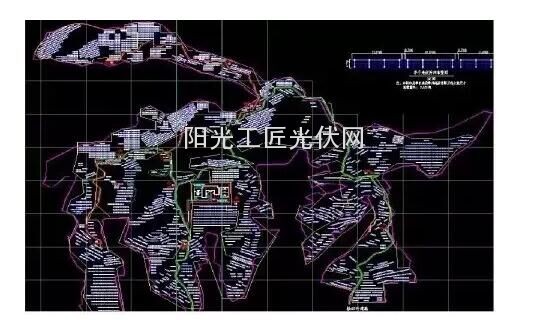

2）组串型逆变器应用实例：
a布置场地地形复杂
b阵列布置较为分散
c光伏方阵容量差异大
d光伏组件朝向各异

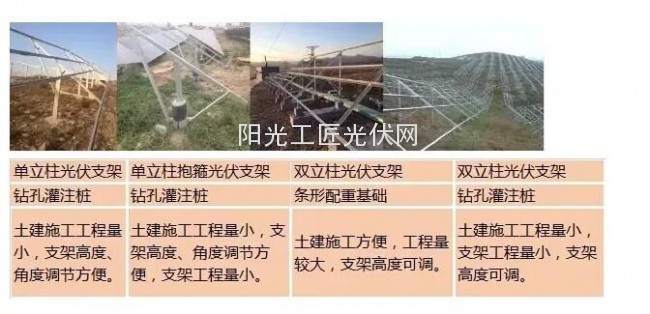

山地光伏电站支架主要采用固定式安装，安装方式主要包括单立柱光伏支架、单立柱抱箍光伏支架、双立柱光伏支架，各种支架具体区别如下表所示：
由于山区地形起伏较大，对光伏支架的安装带来极大的麻烦，尤其是保证光伏组件倾角一致的条件下，对前、后立柱的调节要求较高，故山区电站支架应具有较大范围的调节能力。一般采用以下措施：
1）设计典型的光伏支架形式，根据地形及总图布置，施工人员现场对前、后立柱进行下料。前、后立柱通过后穿孔的方式进行连接。
2）在一些山地光伏电站设计中，可根据地形图进行前、后立柱高度分组设计，提供各立柱分组长度，减少钢构件在现场施工的工序，最大限度的减少钢构件的浪费。
3）采用单立柱光伏支架，可减少部分现场调节的工程量。
5.山地光伏电站集电线路设计方案
1）电缆直埋方案
本方案为经济性最好方案，但对于山地光伏电站来说，仅限于图层较厚，可以开挖的情况。

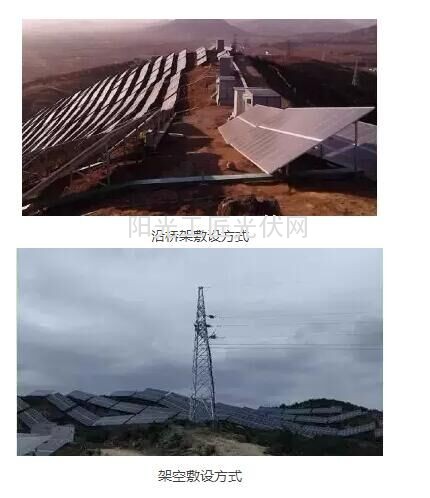

2） 电缆沿桥架敷设方案
本方案为经济性较好方案，适用于地表无法开挖、地表岩石的情况。
3）电缆架空敷设
本方案经济型一般方案，一般采用钢杆形式架空敷设，主要适用于山体情况较复杂，且光伏阵列布置分散的情况。
一是大自然的鬼斧神工，不应一概否定也不应简单应付，精细分析，既要吃肉、也能啃骨头，最大限度榨取地形的“剩余价值”；
二是运用三维地形阴影遮挡分析，将看似复杂凌乱的山地梳理出头绪，分区块设计和评估；
三是山地光伏电站设计中应重点分析阴影变化规律，根据太阳小时变化规律、地形东西坡变化规律及度电成本的分析，提出最优发电间距及倾角。
一 、地面光伏电站的选址分析
在进行山地光伏电站选址时，具体流程如下表所示：
1）山坡朝向差异大，容易受山体阴影影响
山区地形复杂，高差变化大，阴影的部分大部分是由于山体阴影产生的，所以合理的选区布置区域很重要。
山区地势高低不一，若施工过程中没有合理设计支架高度，将会出现阵列局部互相遮挡的现象。
所以山地光伏电站地形复杂、高差变化大，合理的选取阵列布置区域、设置阵列间距、倾角、方位角，均是设计的重点和难点。
2.山地地形三维模拟及日照阴影分析
通过分析平面日照等时图，可以剔除山体因地形造成的自身遮挡区域，筛选出布置光伏方阵的可用区域。
3.山地光伏电站选址时的误区
1）山地≠山坡，大坡度≠复杂
复杂山地的概念绝不是山坡或大坡度能够诠释的。所谓复杂山地，是沟壑交错、多种朝向坡面相互过渡，地质、水文条件十分复杂的地块，在设计之初就要求设计团队充分考虑到微地形的变化。如果不加以考虑，很容易出现组件遮挡问题，给后期的布置和施工方面也会面临不小的麻烦。
这要求设计师一定要多跑现场，认真做地图分析与阴影分析。按照常规布置，山区中有些区域无论从设计角度还是施工角度都非常容易上手。但在阴影分析之后，这些区域就变成了遮挡区，不利于做布置方案，初期便需要剔除。
2）正南坡？东西坡？谁是真“鸡腿”？
按照常规设计，复杂山地中的组件布置一般是以正南坡为主，但东西坡就真的不堪大用吗？
3）最佳倾角≠最大收益
支架倾角的选择是山地光伏电站设计的重要环节。以前很简单，稍微计算一下。但最佳倾角并不能等同于电站的最大收益，如果想要电站拥有最大收益，度电成本的重要性要高于最佳倾角。
以上图项目为例，28度是这个项目计算得出的最佳倾角。但经比较，从21度到35度，随着倾角的变化，装机量都是在下降的，这三条曲线没有办法判断出哪个角度才能创造出最大收益。所以不能单以技术上的最佳倾角来判断电站的最大收益点。因此在设计上需要引入度电成本的概念。
二、山地光伏电站的建设分析
1.山地光伏电站逆变器的选择
1）集中型逆变器应用实例：
a布置阵列集中
b光伏组件朝向一致
c山体坡度基本为南向
2）组串型逆变器应用实例：
a布置场地地形复杂
b阵列布置较为分散
c光伏方阵容量差异大
d光伏组件朝向各异
山地光伏电站支架主要采用固定式安装，安装方式主要包括单立柱光伏支架、单立柱抱箍光伏支架、双立柱光伏支架，各种支架具体区别如下表所示：
由于山区地形起伏较大，对光伏支架的安装带来极大的麻烦，尤其是保证光伏组件倾角一致的条件下，对前、后立柱的调节要求较高，故山区电站支架应具有较大范围的调节能力。一般采用以下措施：
1）设计典型的光伏支架形式，根据地形及总图布置，施工人员现场对前、后立柱进行下料。前、后立柱通过后穿孔的方式进行连接。
2）在一些山地光伏电站设计中，可根据地形图进行前、后立柱高度分组设计，提供各立柱分组长度，减少钢构件在现场施工的工序，最大限度的减少钢构件的浪费。
3）采用单立柱光伏支架，可减少部分现场调节的工程量。
5.山地光伏电站集电线路设计方案
1）电缆直埋方案
本方案为经济性最好方案，但对于山地光伏电站来说，仅限于图层较厚，可以开挖的情况。
2） 电缆沿桥架敷设方案
本方案为经济性较好方案，适用于地表无法开挖、地表岩石的情况。
3）电缆架空敷设
本方案经济型一般方案，一般采用钢杆形式架空敷设，主要适用于山体情况较复杂，且光伏阵列布置分散的情况。
一是大自然的鬼斧神工，不应一概否定也不应简单应付，精细分析，既要吃肉、也能啃骨头，最大限度榨取地形的“剩余价值”；
二是运用三维地形阴影遮挡分析，将看似复杂凌乱的山地梳理出头绪，分区块设计和评估；
三是山地光伏电站设计中应重点分析阴影变化规律，根据太阳小时变化规律、地形东西坡变化规律及度电成本的分析，提出最优发电间距及倾角。
