光伏电站用地需求量较大，且一般只能选址于荒山、滩涂等未利用地。目前河北省的大多数光伏电站选择山区未利用地进行建设。随着这几年光伏电站建设数量的急剧增加，朝向及地势较好的山地已经很难找到，电站的选址地形条件越来越差，建设难度越来越大。
因此，未来河北省的光伏电站建设会更多的倾向于分布式、农光互补以及水光互补等形式。本篇文章通过对河北省山地光伏电站的分析，以小见大总结出几点山地光伏电站建设要素。
一、河北光伏电站资源分析
目前，河北省的光伏电站主要是在山区建设，张家口和保定的光照资源很充足，很多业主都对电站尤其是山区电站的选址发愁，建议在前期电站选址中，要有长期合作的设计院。
河北省太阳能资源分布图
电力接入和整个的经济效益也是息息相关的，建议首先和设计院沟通，先用地图去初选，山区的坡度和最后施工的难度有很大关系，建议在25度以内。
山地光伏电站选址流程图
二、山地光伏电站建设要素分析
1、山地光伏电站特点
特点一：山坡朝向差异大，容易受山体阴影影响
特点二：山地地形本身或阵列之间的局部遮挡
所以山地光伏电站地形复杂、高差变化大，合理的选取阵列布置区域、设置阵列间距、倾角、方位角，均是设计的重点和难点。

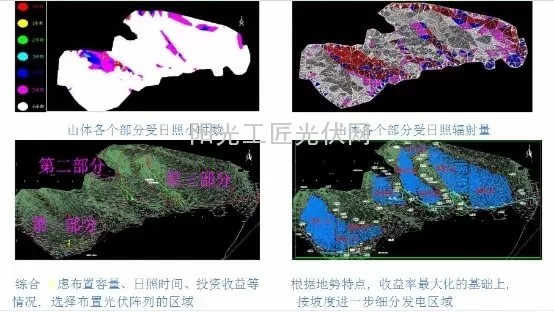

2、山地地形三维模拟及日照阴影分析

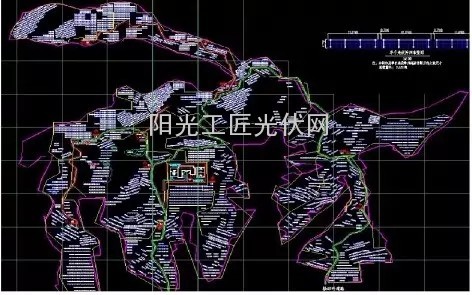

通过分析平面日照等时图，可以剔除山体因地形造成的自身遮挡区域，筛选出布置光伏方阵的可用区域。
3、山地光伏电站逆变器的选择
逆变器的选择，应该详细地根据地区的地形，地势和气侯特点，因地制宜选择逆电器。

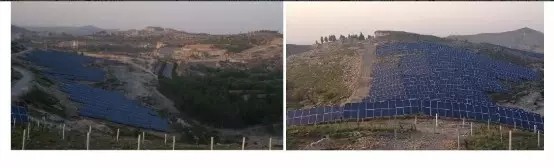

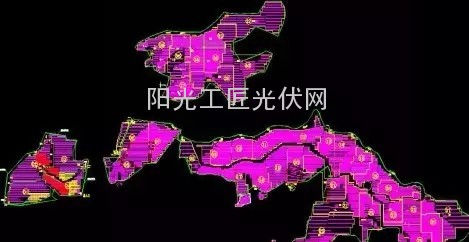

（1）集中型逆变器应用实例：
a布置阵列集中
b光伏组件朝向一致
c山体坡度基本为南向
集中型逆变器应用实例

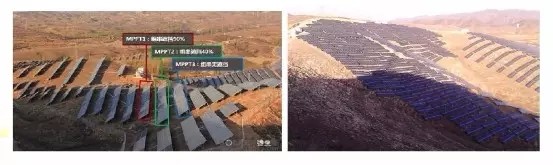

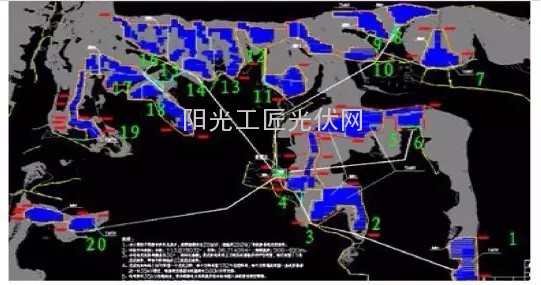

（2）组串型逆变器应用实例：
a布置场地地形复杂
b阵列布置较为分散
c光伏方阵容量差异大
d光伏组件朝向各异
下图是两套完整的工程方案，一个集中型、一个组串型。这个表格中计算出来的组串比集中式总的系统效率大约提升了3个点。

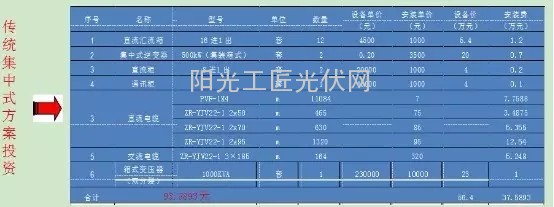

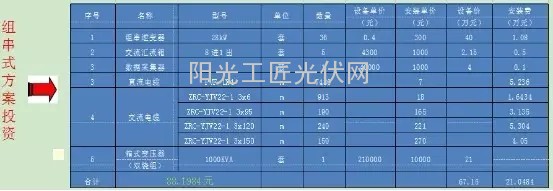

山地光伏电站不同逆变器方案投资分析图

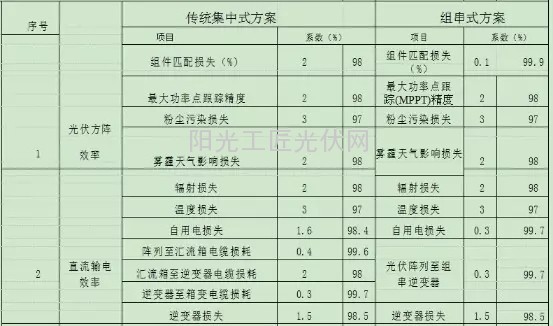

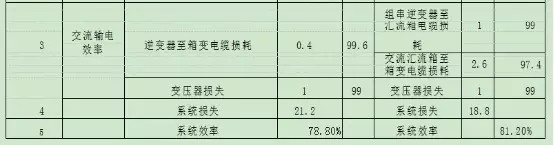

山地光伏电站不同逆变器方案效率分析图

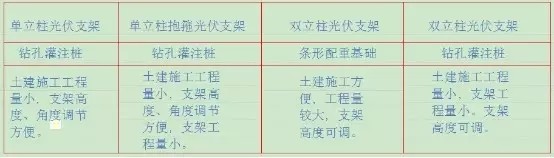

4、山地光伏电站支架形式选择
5、山地光伏电站支架施工方案

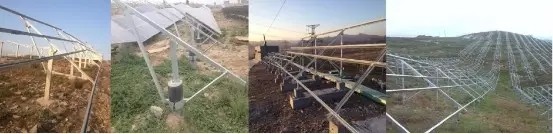

由于山区地形起伏较大，对光伏支架的安装带来极大的麻烦，尤其是保证光伏组件倾角一致的条件下，对前、后立柱的调节要求较高，故山区电站支架应具有较大范围的调节能力。一般采用以下措施：
（1）设计典型的光伏支架形式，根据地形及总图布置，施工人员现场对前、后立柱进行下料。前、后立柱通过后穿孔的方式进行连接。
（2）在一些山地电站设计中，可根据地形图进行前、后立柱高度分组设计，提供各立柱分组长度，减少钢构件在现场施工的工序，最大限度的减少钢构件的浪费。
（3）采用单立柱光伏支架，可减少以部分现场调节的工程量。
6、山地光伏电站集电线路设计方案
（1）电缆直埋方案
本方案为经济性最好方案，但对于山地电站来说，仅限于图层较厚，可以开挖的情况。

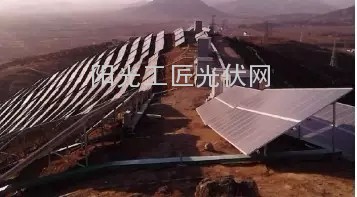

（2）电缆沿桥架敷设方案
本方案为最经济性较好方案，适用于地表无法开挖、地表岩石的情况。

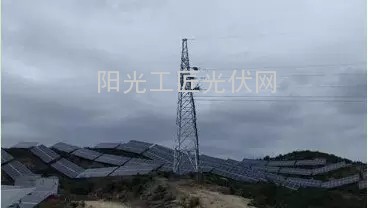

（3）电缆架空敷设
本方案经济型一般，一般采用钢杆形式架空敷设，主要适用于山体情况较复杂，且光伏阵列布置分散的情况。
架空敷设方式
