木联能CGD光电工程软件

来源：索比光伏网发布时间：2015-08-28 09:06:48

CGD光电工程软件是木联能光电勘察设计类软件的总称，CGD取中国光电(China GuangDian)的缩写。CGD光电工程软件安装和操作灵活方便，可以在普通电脑上运行，速度快，其业务大都可以由单人操作完成，一般不需多人协调完成。目前，CGD光电工程软件主要包括：

√ CGD光电工程—概算软件

√ CGD光电工程—经济评价软件

√ CGD光电工程—太阳能资源数据验证与评估软件

√ CGD光电工程—太阳能电站标识系统编码软件

√ CGD光电工程—太阳能热资源经济可开发量评估软件

一、CGD光电工程—概算软件

CGD光电工程-概算软件是依据我国光伏概算定额标准，将概算编制、工料机计算与汇总、基础数据管理等功能合为一体的造价管理软件。软件主要包括：工程信息、基础单价、工程单价、分部概算、概算汇总、报表输出六个部分。通过对工程信息、基础单价、工程单价、分部概算和概算汇总等相关信息的设置和录入，最后输出相关报表。

概算软件可按照工程项目对基础单价(包括人工单价、材料单价、配合比单价、电价水价风价、机械单价)、工程单价(包括中间单价、取费管理、补充定额、建筑工程单价、安装工程单价)、分部概算(包括设备及安装工程概算、建筑工程概算和其他费用概算)、概算汇总(包括分年度投资和工程总概算)等进行设定和计算，并可以灵活输出多种需求报表，满足实际工程需要。

概算软件操作界面

二、CGD光电工程—经济评价软件

CGD光伏发电工程-经济评价软件是以《光伏发电工程可行性研究报告编制办法》及《建设项目经济评价方法和参数(第三版)》为编制依据，通过输入相关参数，自动计算并生成财务评价报表的软件。软件主要用来完成光伏发电工程经济评价，为可行性研究提供经济评价部分的内容，为建设光伏发电工程提供理论依据。该软件包括三个模块：独资项目、合资项目、收购项目。每个模块的功能模块有基础数据、报表、EVA测算、敏感性分析四个子模块。

经济评价软件功能结构

三、CGD光电工程—太阳能资源数据验证与评估软件

CGD光电工程—太阳能资源数据验证与评估软件是用于太阳能资源数据验证与评估的软件。软件参考了《风电场风能资源评估方法》(GB18710—2002)，并遵照《中华人民共和国期限行业标准QX/T89—2008—太阳能资源评估方法》对太阳能资源原始数据进行验证与评估，使专业人员能够快速、准确的按照我国的标准和规范对项目所在地的太阳总辐射进行分析、计算，得出其具体分布状况，并在此基础上对太阳能资源进行丰富程度和稳定度评估，根据光伏电站装机方式和电池组件衰减系数计算电站年发电量，以便更好地服务于太阳能资源的开发、利用。软件主要具有以下功能：

1) 实现观测站、卫星、气象三种数据的导入、编辑、查看和导出功能;

2) 实现气象站数据向项目区的转化及代表年辐射量的计算功能;

3) 实现辐射资料只有水平面总辐射时的发电量计算功能;

4) 实现辐射资料具有水平面总辐射、直接辐射、散射辐射时的发电量计算功能;

5) 实现太阳能资源的丰富程度与稳定程度评估功能;

6) 计算各种跟踪方式下倾斜面全年辐射量;

7) 实现电池组件、逆变器、汇流箱、配电柜以及电缆设备的新建、维护、导入、导出等功能。并可保存成库，供用户设计选择;

8) 实现发电单元设计;

9) 根据用户选择不同的设备型号和综合效率情况，计算电站发电量及电站运营期内逐年发电量和等效利用小时数;

10) 各种报表和报告的输出功能。

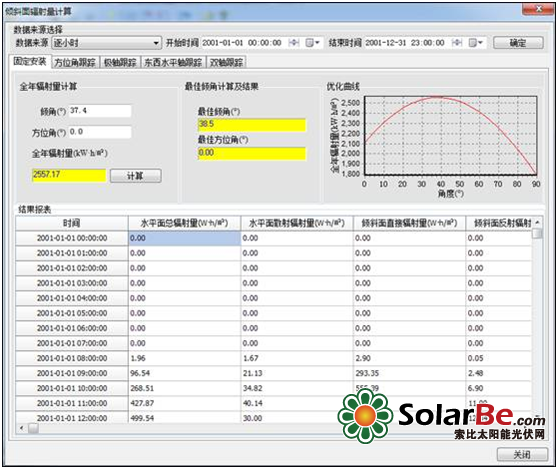

太阳能资源数据验证与评估软件操作界面

四、CGD光电工程—太阳能电站标识系统编码软件

CGD光电工程—太阳能电站标识系统编码软件主要应用于太阳能发电领域前期、设计、运行管理，在规划设计、施工、以及投产后的运行维护及管理等各个阶段中，都要使用或产生大量的信息，这些信息涉及到太阳能电站内众多的系统、设备、部件，以及建构筑物等。为了便于理解和交流，需要对信息所描述的对象进行标识。所以说标识工作本身是一项繁重的工作，借助于软件可以提高标识的工作效率和准确性。

太阳能电站标识系统编码软件规定编码前须对编码规则(主要包括前缀符号、分隔符号、字符长度、字符类型等)进行设置，提供三种不同类型的编码，分别是工艺相关码、安装点码和位置码，输出工程约定，明确编码实施过程中的原则，可以进行CAD标注等。

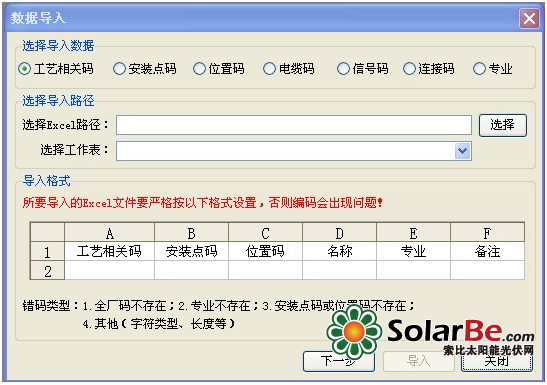

太阳能电站标识系统编码软件操作界面

五、CGD光电工程—太阳能热资源经济可开发量评估软件

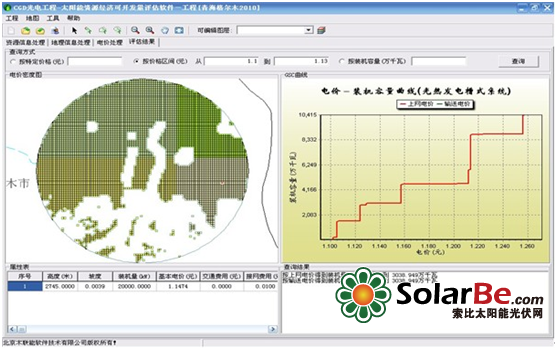

CGD光电工程-太阳能热资源经济可开发量评估软件主要用于宏观评估地区太阳能发电潜力，在考虑太阳能辐射资源、土地资源、地形、建筑屋顶和南立面条件、可再生能源发电设备本身和运输施工、并网和消纳等多种因素的基础上，得出不同地区和条件下光伏发电、太阳能热发电开发的成本，并绘制可再生能源开发的成本供应曲线，以期为我国太阳能发电行业的发展提供参考意见。

太阳能热资源经济可开发量评估软件利用地理信息系统(GIS)，根据地形、地貌特征、地面观测、卫星遥感数据以及电网分布等资料，结合太阳能光伏、光热发电经济评价分析，对计算区域太阳能光伏、光热发电的经济可开发量进行评估,主要适用于宏观评估地区太阳能发电潜力。软件主要包括光伏和光热两种太阳能发电方式。其中，光伏发电方式包括集中式光伏发电系统和分布式光伏发电系统两部分;光热发电方式包括槽式系统、塔式系统和碟式系统三部分。
