荒漠电站最佳解决方案——箱式逆变房

发表于:2015-08-27 14:44:23     来源:光能杂志

索比光伏网讯:早期荒漠电站多采用自建水泥房,内置逆变器的形式,由于占地面积大、人力成本高、施工难度大、建筑材料运输难等原因,导致水泥房的整体成本普遍较高。同时,房体内除逆变器外,还存在配电、通讯、消防、散热、照明等多个功能单元,元器件品质、施工质量很难把控,可靠性无法保障。且供应商零散,给后期维护也带来了很大的麻烦,此外,水泥房建设周期长,占用了工程大量的时间,这显然已不满足目前装机容量快速增长的要求。在这种背景下,箱式逆变房应运而生,并凭借系统功能、可靠性、系统成本和施工效率等方面的显著优势,快速成了大型荒漠电站最佳的选择,据统计,目前集中式逆变器解决方案中,50%以上均是以箱式逆变房的形式。

一、荒漠电站中逆变房面临的挑战

早期荒漠电站多采用自建水泥房,内置逆变器的形式,存在功能简单、可靠性低、系统成本高、工程周期长及后期维护难等诸多挑战。

挑战1:功能简单,可靠性低:通用性的自建水泥房仅可提供初级的防护,房体内除逆变器外,还存在配电、通讯、消防、散热、照明等多个功能单元,元器件的品质、施工质量很难把控,导致可靠性低。实现高防护等级、多功能集成、低自身耗能等综合目标,需要定制化平台化的方案思路;

挑战2:系统成本高:人力成本不断提高、施工难度大、占地面积大、建筑材料运输难等原因,导致水泥房的整体建设成本普遍较高;

挑战3:后期维护难:除逆变器外,还有配电、通讯、消防、散热、照明等多个功能单元,后期运维需要协调多个厂家。备品备件管理复杂,无形中提升了运维成本;

挑战4:工程周期长:从设计、施工、装修、设备安装、电缆连接到最终设备调试,诸多环节导致工程周期长,且建设工序复杂,需要协调的资源多,经常出现设备已经并网运行了,风道、进出风口过滤装置还没有安装的情况.

二、一体化功能设计,从产品到方案平台的提升

光伏电站应用环境各异,在满足散热通风的前提下,逆变房需要有良好的防尘、防水、防腐蚀的能力。箱式逆变房,将散热、防护等功能实现与逆变器产品结合,并为业主提供个性化内部空间,形成一体化功能设计的光伏系统接入方案平台。以阳光电源箱式逆变房为例进行分析。

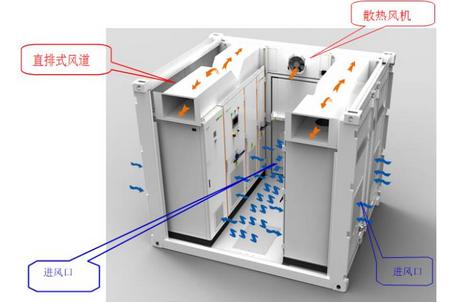

阳光电源箱式逆变房将逆变器、直流柜、通讯单元集成于一体,采用简洁的分段直排式风道,风道内不含风机,零损耗,免维护。风道长度仅1m,压力损失小,风机处于最佳效率状态。逆变器在工作时,大部分热量通过风道排出集装箱外,仅有少量热量通过辐射传到箱体内部,内部空气吸收热量后向顶部流动,再由集装箱顶部排风扇排出,确保了逆变器的长期可靠运行。

图1:阳光电源SG1000TS进风排风一体化设计
