一、光伏连接器的安装施工工艺
光伏连接器常用的为MC3（橡胶）和MC4（塑料）。公母头由公芯、母芯、公头、母头组成。公芯对应母头，母芯对应公头。
MC4电缆头制作步骤
需要工具：剥线钳、压线钳、4”的开口扳手。
①检查公芯、母芯、公头、母头是否有损坏。
②根据公芯（或母芯）的压线端长度用剥线钳剥去光伏电缆的绝缘长度（1cm左右）,4平方的光伏电缆用剥线钳的MM=2.6的口来剥，以免伤到线芯。
③将电缆线芯插入公芯（母芯）压线端，用压线钳压紧后，用适当力度试拔，不分离为宜（压线时注意不要压到公芯（母芯）的卡头位臵）。
④将母头（公头）紧固端先套入电缆，然后再将公芯（母芯）卡入母头（公头），卡入时听到“咔”的一声后，用适当力度试拔，不分离为宜。
⑤用手将紧固端紧固后，再用扳手适当再次紧固（不宜用力过猛，导致损坏）电缆剥开的绝缘层长度适中，使线芯正好插入到接线端子底部，不能过长或者过短。
二、交流电缆头的安装施工工艺
以1KV以下YJV电缆为例说明电力电缆终端电缆头的制作。
需要工具：液压钳、剪线钳、剥线钳、美工刀、热风枪。
需要材料：绝缘电缆终端头、热缩管、号码管、铜鼻子。
1、施工流程 摇测接地电阻→剥开电缆头→包缠电缆、套电缆终端头→压电缆芯线接线鼻子→与设备器具连接
2、主要施工方法及技术措施
1）摇测电缆绝缘 a.选用500V摇表对电缆进行摇测，绝缘电阻应大于0.5MΩ。 b.电缆摇测完毕后，应将芯线分别对地放电，并将测量结果记录在《交流电缆绝缘电阻测试记录表》。

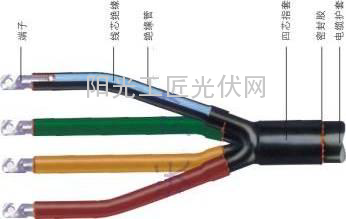

2）包缠电缆，套电缆终端头套
a.剥去电缆外包绝缘层，将电缆头套下部先套入电缆。
b.根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。
c.将电缆头套上部套上，与下部对接、套严。
3）压电缆芯线接线鼻子
a.从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
b.将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接坑应在两道以上。大规格接线端子应采用液压机械压接。
c.根据不同的相位，使用黄、绿、红、四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
d.将做好终端头的电缆固定在预先做好的电缆头支架上，并将芯线分开。
e.根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内到外穿，平垫和弹簧应安装齐全。
光伏连接器常用的为MC3（橡胶）和MC4（塑料）。公母头由公芯、母芯、公头、母头组成。公芯对应母头，母芯对应公头。
MC4电缆头制作步骤
需要工具：剥线钳、压线钳、4”的开口扳手。
①检查公芯、母芯、公头、母头是否有损坏。
②根据公芯（或母芯）的压线端长度用剥线钳剥去光伏电缆的绝缘长度（1cm左右）,4平方的光伏电缆用剥线钳的MM=2.6的口来剥，以免伤到线芯。
③将电缆线芯插入公芯（母芯）压线端，用压线钳压紧后，用适当力度试拔，不分离为宜（压线时注意不要压到公芯（母芯）的卡头位臵）。
④将母头（公头）紧固端先套入电缆，然后再将公芯（母芯）卡入母头（公头），卡入时听到“咔”的一声后，用适当力度试拔，不分离为宜。
⑤用手将紧固端紧固后，再用扳手适当再次紧固（不宜用力过猛，导致损坏）电缆剥开的绝缘层长度适中，使线芯正好插入到接线端子底部，不能过长或者过短。
二、交流电缆头的安装施工工艺
以1KV以下YJV电缆为例说明电力电缆终端电缆头的制作。
需要工具：液压钳、剪线钳、剥线钳、美工刀、热风枪。
需要材料：绝缘电缆终端头、热缩管、号码管、铜鼻子。
1、施工流程 摇测接地电阻→剥开电缆头→包缠电缆、套电缆终端头→压电缆芯线接线鼻子→与设备器具连接
2、主要施工方法及技术措施
1）摇测电缆绝缘 a.选用500V摇表对电缆进行摇测，绝缘电阻应大于0.5MΩ。 b.电缆摇测完毕后，应将芯线分别对地放电，并将测量结果记录在《交流电缆绝缘电阻测试记录表》。
2）包缠电缆，套电缆终端头套
a.剥去电缆外包绝缘层，将电缆头套下部先套入电缆。
b.根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。
c.将电缆头套上部套上，与下部对接、套严。
3）压电缆芯线接线鼻子
a.从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
b.将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接坑应在两道以上。大规格接线端子应采用液压机械压接。
c.根据不同的相位，使用黄、绿、红、四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
d.将做好终端头的电缆固定在预先做好的电缆头支架上，并将芯线分开。
e.根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内到外穿，平垫和弹簧应安装齐全。
