1.0绪论
如何选择性价比好的原材料是各组件企业首先考虑的问题，多数企业在选择接线盒时比较注重的是该厂家的产品是否通过相关的国际认证，如德国TUV认证或者美国UL认证。通过认证的产品是企业优先选择的对象。TUV莱茵集团目前采用的标准E D IN EN50548（VDE0126-500）：:210-02对光伏组件接线盒进行安全方面的认证。但如何将众多原材料合理的运用到组件制作中，使其成为合格优秀的产品是光伏企业值得思考的问题。
2.0接线盒的选择
首先介绍一下接线盒的作用：
1.引出光伏组件内电流，使其更好的与其他设备连接，便于安装；
2.保护光伏组件的电器、防止水汽进入是电器导电，造成安全隐患。
3.对于工作中的组件，可以防止热斑效应的发生。
2.1接线盒选型
除选择通过各项认证的接线盒外，还需考虑不同规格的组件选择不同的接线盒来满足功率输出和安全使用的要求。选择合适的接线盒有以下几点需要注意：组件的类型、输出功率、电性能参数、引出线的数量等。
2.2接线盒外形
根据接线盒的外形来分，样式比较繁多，就平时电站上常用款式来看，分为盒顶有装饰（凸形）与无装饰两种，盒顶有装饰的，凸出部分宽度在25mm-35mm左右。制作组件时，背板开口的位置需要考虑这一距离，保证接线盒安装在组件上的美观性。
2.3接线盒检验
3.0接线盒安装过程注意事项
1.针对接线盒设计不同，需制定不同的打胶工艺，若操作不当则引起接线盒渗水，
导致使用过程中接线盒渗水后元器件短路，若做TUV、UL等相关实验室湿漏电流测试失败，下图列举几种打胶方式：

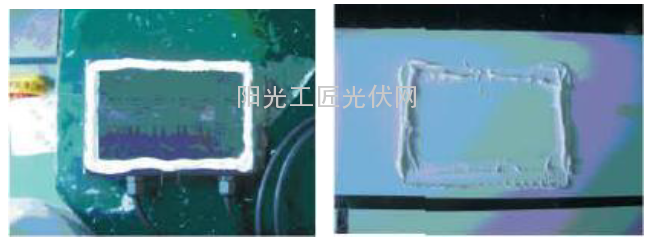

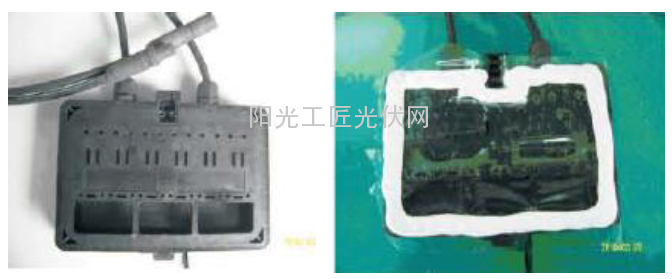

图1（1）正确打胶方式
图1（2）错误打胶方式，密封不严，导致漏水

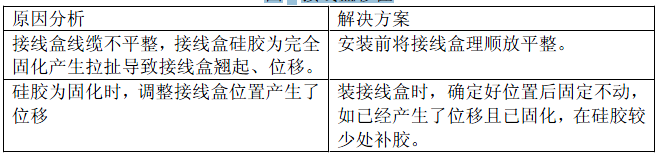

2.硅胶未固化时，接线盒移位或接线盒安装不到位，位置偏移，引起与硅胶接触不严，导致渗水。

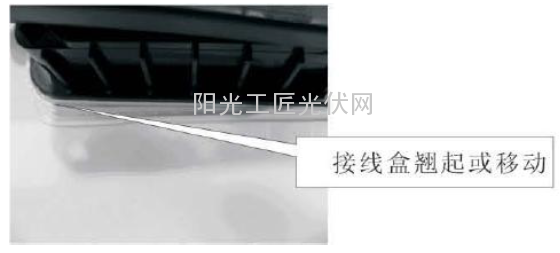

图2接线盒移位

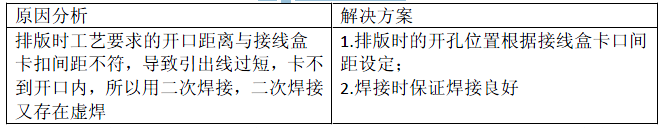

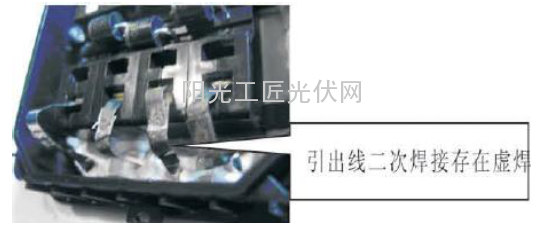

3.接线盒内引出线的二次焊接虚焊，使接触电阻增大，易发热从而烧毁接线盒。
图3二次焊接虚焊
4.由于接线盒设计不当，接线盒打胶后，引脚内硅胶太多，会引起接线盒盒盖盖不牢，导致接线盒渗水；

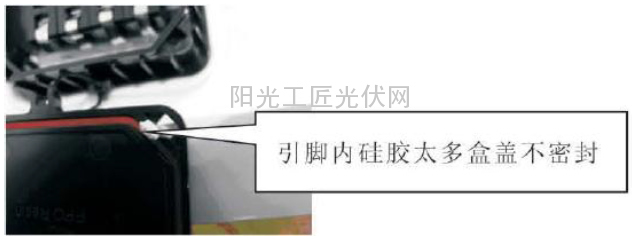

图4硅胶胶量过多
5.接线盒内引出线根部未密封或为密封到位，水汽的进入一造成从引出线位置想组建内部脱层的延伸，最终造成组件不能使用。

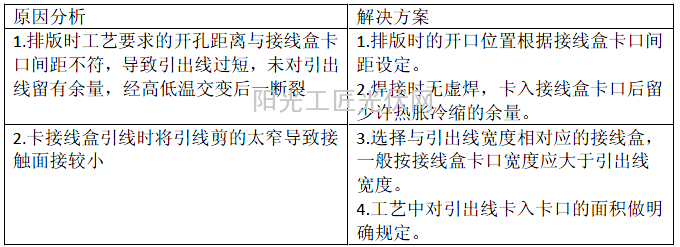

6.接线盒引线过短或引线断裂，使用两根引线拼接，容易引起短路，或者过载烧毁接线盒。引出线与接线盒金属卡件的接触面积过小，使得接触电阻增大，易发热烧毁接线盒。

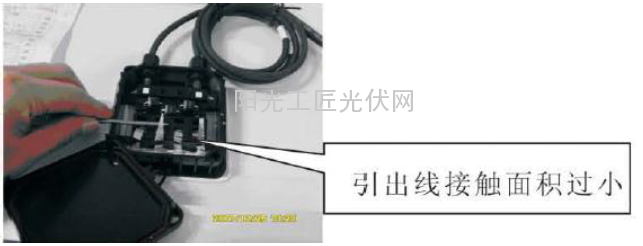

图5引出线接触面积过小

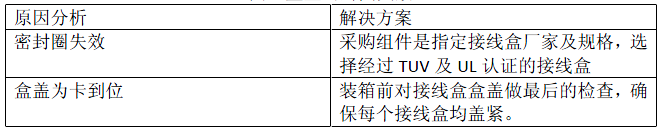

7.接线盒卡脚未卡到位、盒盖密封圈失效等不密封问题，易造成水或水汽进入盒内，元器件在高湿环境的氧化、失效；
图6盒盖密封圈失效
4.结语
作为组件八大辅材之一的接线盒其价格相对其他辅材较低，但对组件起到的作用是不可忽视的。作为组件企业，不仅注意细节上的质量问题，不仅可提高组件的整体质量，降低不合格率，从而降低投入成本和索赔成本，树立企业质量品牌。（作者微信公众账号：光伏经验网）
