导引
一、项目概况
二、项目现场情况
三、光伏发电系统设计
项目概况
项目地点：****示范基地内
装机容量：3252Wp
项目意义：为光伏电站与建筑结合起示范作用
项目起止时间：20**年11月到20**年4月
进展情况：现已完成设计，进入采购阶段

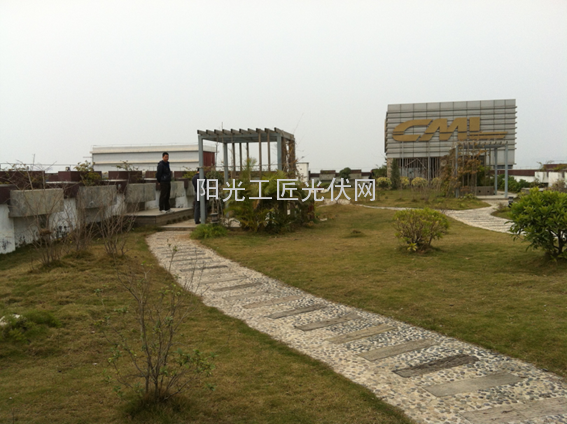

项目现场情况

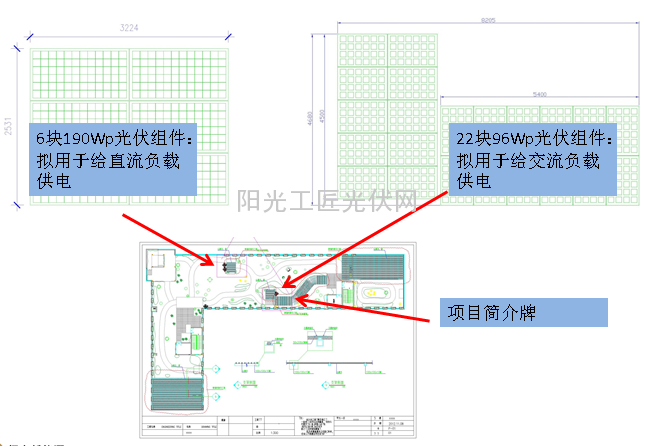

现场平面图

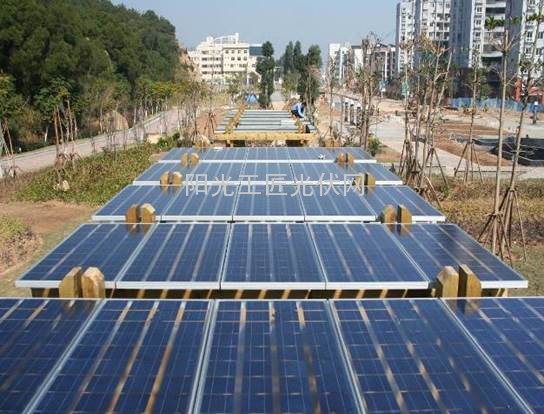

项目实施后的效果

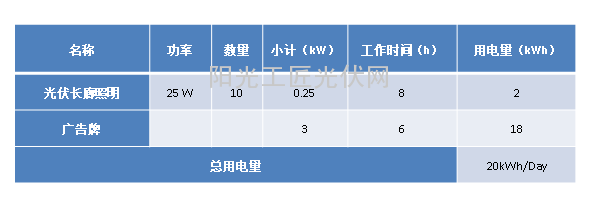

2、长廊照明属于非重要负载，所以太阳能光伏发电系统配置满足长廊照明连续3个阴雨天正常使用。
3、广告牌用电量较大，光伏发电无法满足要求，故需带有市电互补功能。
光伏发电系统设计
逆变器和控制器的选型
充放电控制器的选型
控制器的输入电流 （A）
负载电流（A）
控制器最大输入电流>40A,输出电流>62.5A

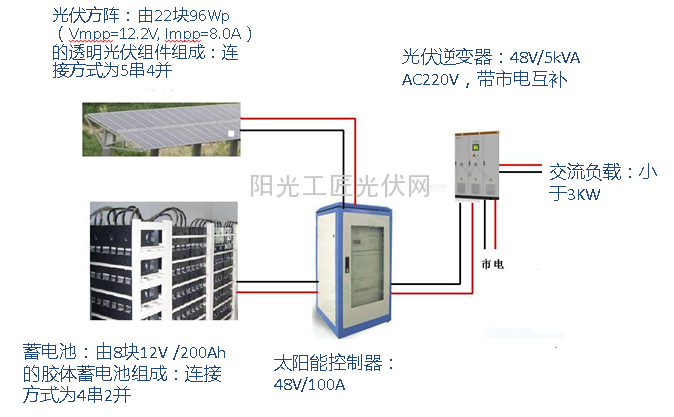

逆变器的选型
逆变器要有普通市电切换功能，选用逆变优先方式，即在正常情况下由逆变器输出, 市电旁路做为备用，只有在逆变故障或者光伏发电系统无电能输出时，才由市电旁路输出。
最大输出功率：3000W
输入电压：48V
输出电压：AC 220V
蓄电池选型
系统日最大发电量=96W×22×5h=10560W·h
蓄电池设计容量=200Ah×12V×8=19200W·h

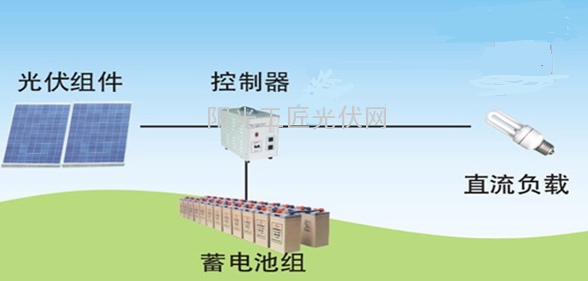

系统配置：

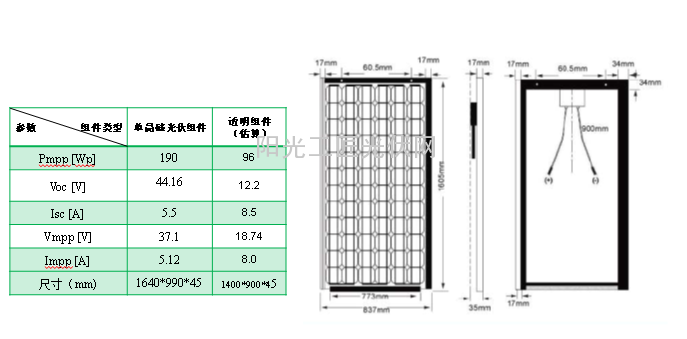

光伏组件：6块190Wp单晶硅光伏组件，全部并联连接
光伏控制器：24V/40A
蓄电池：4个12V/200Ah，2串2并
负载：LED灯（24V）
光伏组件并联、串联的接法
6块光伏组件并联
光伏阵列的最大电流：30.72A
额定输出功率：1140W
额定输出电压：24V

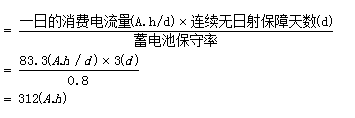

蓄电池容量计算
蓄电池的容量（A.h）
取为400（A.h）
