住宅分布式光伏电站讲座(一):现场勘测要点

发表于:2014-03-25 10:14:38     来源:Solarzoom

索比光伏网讯:民用建筑屋顶主要是瓦屋顶和混凝土屋顶。对于安装屋顶分布式光伏电站的建筑前期现场勘查需注意以下几点。

现场勘测需要准备20米以上卷尺、激光测距器(可网上购买,价格不贵)、指南针或手机指南针APP和纸笔等。如果需要上倾斜屋面建议穿上防滑鞋带上安全绳。

一、建筑方面勘测要点

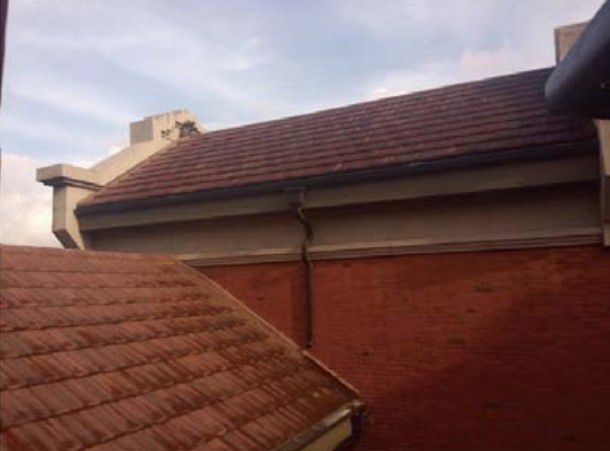

A瓦片屋顶

1、询问建筑的竣工年份,产权归属。

2、屋顶朝向及方位角。现场指南针测量加google卫星地图查询。

3、屋顶倾斜角度。量出屋面宽度和房屋宽度即可计算出屋顶倾斜角度。南方屋顶倾角一般大于北方屋顶,上海地区屋顶倾角在30°左右。

4、瓦片类型、瓦片尺寸。民用建筑常见瓦型包括罗马瓦、空心瓦、双槽瓦、沥青瓦、平板瓦、鱼鳞瓦、西班牙瓦和石板瓦。如果瓦片尺寸现场不容易测量,也可在确定瓦片类型后网上查询尺寸。因为瓦片的尺寸特别是厚度决定支架系统挂钩等零件的选取。

5、考虑屋顶的遮挡情况。准确测量屋顶周围遮挡物的尺寸,后期用阴影分析软件建模做出屋顶可利用区域简图。太阳能电池板上的阴影遮挡会很大地影响发电量。

6、掀开部分瓦片查看屋顶结构,注意记录主梁、檩条的尺寸和间距。瓦屋顶的支架系统挂钩是安装固定在檩条上。

B混凝土屋顶

1、建筑竣工年份、产权归属;屋顶朝向和方位角。

2、测量女儿墙高度,后期进行阴影分析,确定可安装利用面积。

3、查看屋面防水情况,以不破坏屋面防水结构为原则,考虑支架的安装是采用自(负)重式还是膨胀螺栓固定式。标准民用混凝土屋顶的承载能力需大于3.6KN/m2,在考虑短时风载、雪载的情况下支架系统的荷载也小于混凝土屋顶的承载能力。为避免安装光伏系统后建筑产生任何的防水结构破坏问题,优先采用自(负)重式支架安装方式。

例:丽瀑能源工程技术(上海)有限公司设计的上海宝山某家用光伏项目阴影分析
