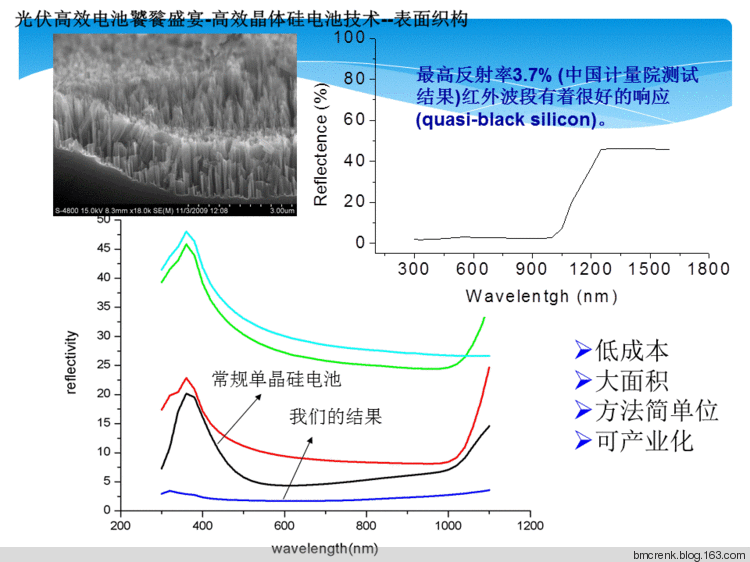

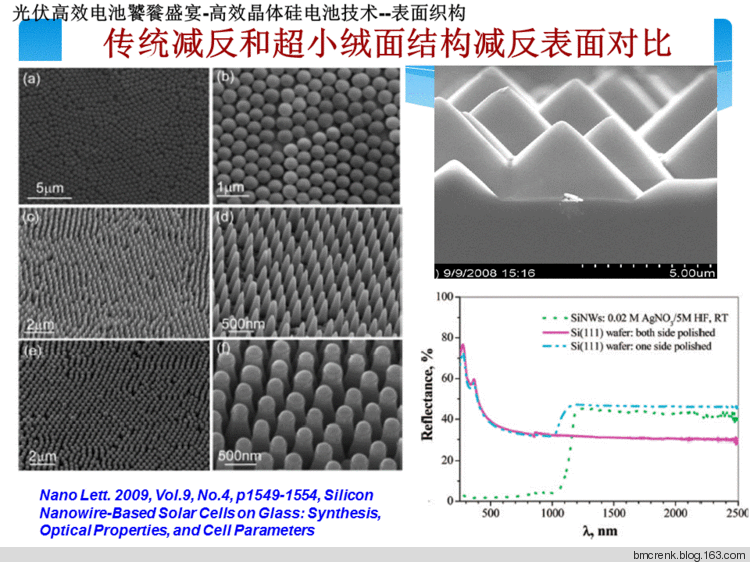

索比光伏网讯:减少入射光学损失是提高电池效率最直接方法。化学腐蚀工艺是最成熟的产业化生产技术，也是行业内最广泛使用的技术，工艺门槛低、产量大;但绒面质量不易控制、不良率高，且减反射效果有限(腐蚀后的反射率一般仍在11%以上)，并产生大量的化学废液和酸碱气体，非环境友好型生产方式。反应离子刻蚀技术(RIE)是最有发展前景的技术，它首先在硅片表面形成一层MASK(掩膜)再显影出表面织构模型，然后再利用反应离子刻蚀方法制备表面织构。用这种方法制备出的减反射绒面非常完美，表面反射率最低可降至0.4%，单多晶技术统一，生产工艺与设备都可移植于IC工业，如果生产成本能够进一步降低可望取代化学腐蚀方法而大规模使用。京瓷产业化17.2%~17.7%的多晶硅电池就是采用等离子刻蚀工艺的一个成功典范。(作者：和海一样的新能源)
索比光伏网 https://news.solarbe.com/201209/04/248446.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
溶液法制备的钙钛矿材料，结合现有硅基设施用于钙钛矿/硅叠层太阳能电池，因其低成本和高效率而备受关注。
“低价换市场”，正将光伏行业拖入深渊。冰冷的第三方检测数据揭示残酷现实：某央企电站中，低价组件的实际衰减率远超技术协议标准，组件质量隐患丛生。价格战阴影下，性能失守正在透支行业的未来信用。7月3日，工信
近日，2025 PVTD钙钛矿晶硅叠层与光伏前瞻技术论坛暨金豹奖颁奖典礼在北京举行。来自光伏行业领袖、技术专家、政府代表、行业组织及研究机构精英等参会。一道新能CTO宋登元博士受邀主持了上半场的大会，并作了《一道新能DBC 3.0 Plus高效电池特性与发展方向》主题报告分享，系统地论述了一道新能在行业前沿技术方面的最新成果，DBC电池五大硬核技术树立行业新标杆。同时，凭借系统技术布局及全面领先的产品优势，搭载TOPCon 5.0电池的DAON系列组件获颁2025年第七届光伏金豹奖金组件奖，依托企业创新及
一个英国研究人员团队正在研究用于太空阵列的轻质碲化镉 （CdTe） 太阳能器件。其目标是开发效率为 20% 的超薄器件，为卫星和天基制造应用提供轻便、紧凑、低成本的太阳能。
近年来，钙钛矿太阳能电池（PSC）在光电转换效率（PCE）上频频突破，成为下一代光伏技术的热门方向。界面层材料——特别是自组装单分子层（SAM）——在提高电池性能方面扮演了至关重要的角色。然而，目前常规SAM存在电荷传输效率低、稳定性差和大面积可加工性差等瓶颈，限制了其商业化应用。
张一峰博士在技术报告中介绍了通威在钙钛矿/硅叠层电池领域的最新突破。通威创新性地采用兼容现有异质结产线的技术方案，通过工艺优化，配方设计和钝化技术的改进，攻克了商业化钙钛矿保型成膜技术难题。最新数据显示，通威研发的小面积叠层电池效率已达34.37%，210半片全尺寸电池效率突破27.46%，并已完成叠层组件全流程工艺开发。
晶硅-钙钛矿叠层太阳电池因其有望超越单结电池的肖克利-奎伊瑟(Shockley-Queisser)效率极限，而成为当前全球先进光伏技术研究的热点。受制于短波光子的热驰豫损失，传统晶硅单结太阳电池效率的进一步提升面临瓶颈。为此，科学家们提出将宽带隙钙钛矿与晶硅集成，通过构建串联叠层太阳电池，有效减少载流子热驰豫损失，充分利用太阳光能，实现光电转换效率的突破。叠层太阳电池被公认为下一代超高效先进光伏技术。
基于钙钛矿的柔性叠层太阳能电池凭借其低成本、轻量化、便携性及曲面贴合等优势，在能源收集领域展现出巨大应用潜力，其中柔性钙钛矿/晶硅叠层电池尤其具备实现高效率的潜力。然而，由于难以同时实现高效光生载流子传输与残余应力可靠释放，当前柔性钙钛矿/硅单片叠层太阳能电池(PSTs)性能仍存在显著差距。
柔性钙钛矿基叠层太阳能电池具有成本低、重量轻、便于携带和整合等优点，在能量收集方面具有巨大的应用潜力，其中柔性钙钛矿/单晶硅叠层太阳能电池在实现高效率方面尤其有希望。然而，柔性钙钛矿/单晶硅叠层太阳能电池的性能仍然存在很大的差距，由于在同时实现有效的光生载流子传输和可靠的残余应力缓解方面的挑战。
7月1日，隆基绿能(601012.SH)发布公告称，公司正重点推进HPBC 2.0先进产能的替换与升级，预计到2025年底，HPBC 2.0电池及组件产能均将超过50GW。
北京理工大学陈棋等人表明，钙钛矿钝化的常见策略往往失败下结合热和光照应力由于钝化剂解吸。作者展示了一个强大的钝化剂与设计的官能团，抑制钝化剂解吸，而不管钙钛矿表面终止，提高了对光热应力的抵抗力，并大大抑制了相分离。宽带隙钙钛矿太阳能电池实现了23.5%的冠军功率转换效率，在1-sun 1500h连续光照~50℃衰减可忽略，当集成到钙钛矿/Cu（In，Ga）Se 2串联电池中时，它们实现了27.93%的稳态功率转换效率（认证为27.35%），在环境空气中约38 °C下稳定运行超过420小时。
