N型硅衬底的优点：N型硅（n-Si）相对于P型硅来说，由于对金属杂质和许多非金属缺陷不敏感，或者说具有很好的忍耐性能，故其少数载流子具有较长而且稳定的扩散长度。
目前只有Sunpower和sanyo两家企业N型Si衬底生产高效太阳能光伏电池做得较好。英利“熊猫”N型单晶硅高效电池项目填补了国内N型电池技术的空白。
如何在N型硅衬底上实现PN结：硼扩散制结、非晶硅/晶硅异质结以及Al扩散制结三种基本方法。
硼扩散制结需要高温，高温是太阳能电池制备工艺最忌讳的！
HIT太阳能光伏电池只有Sanyo做得较好，没有推广。

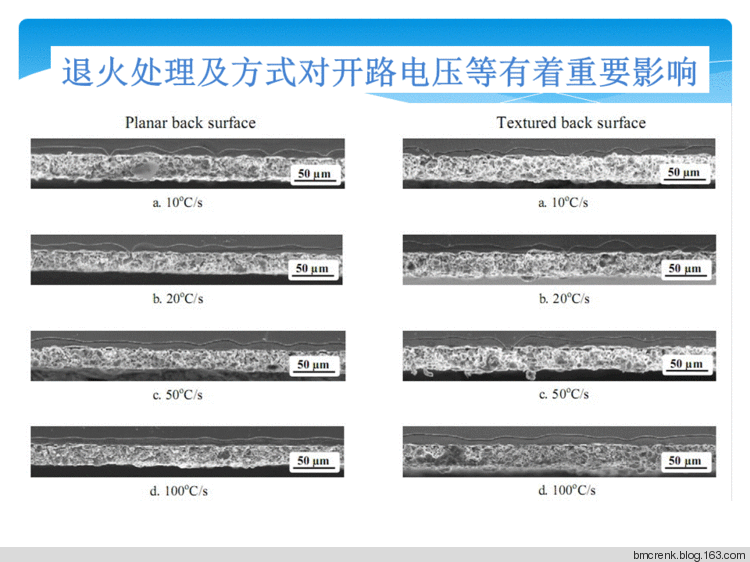

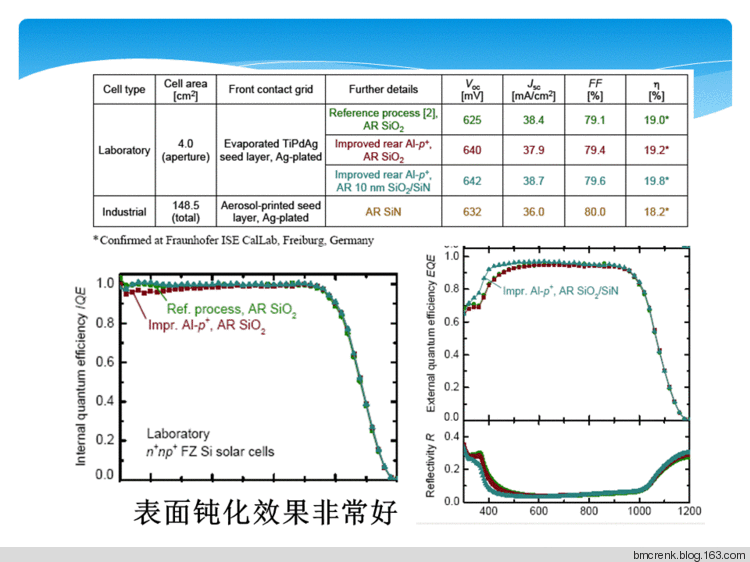

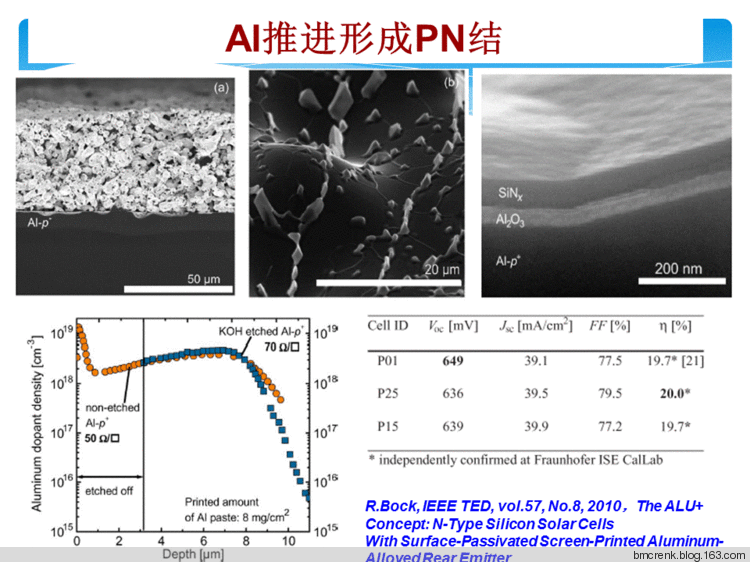

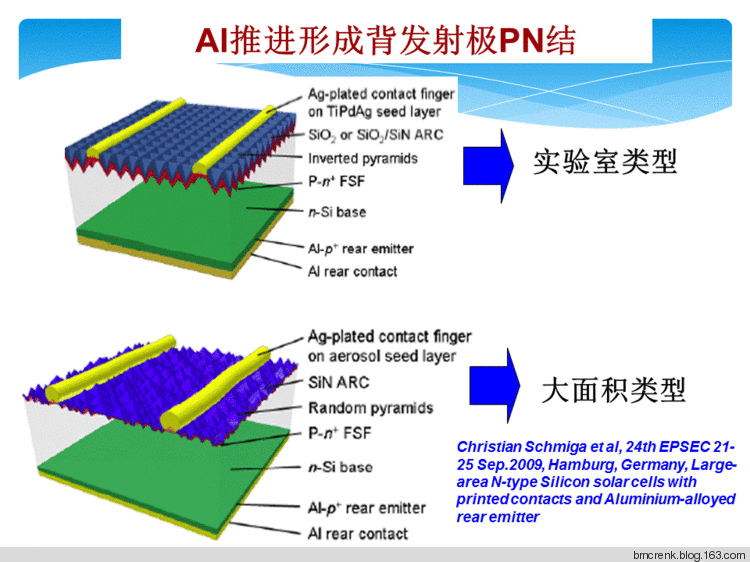

Al推进制结目前受到普遍关注，因其价格低廉而又容易实现。具体工艺参数信息见附图，对专业人士很有参考价值。
索比光伏网 https://news.solarbe.com/201208/22/249256.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
宽带隙钙钛矿因其可通过混合卤化物组分实现可调带隙，而被广泛应用于叠层太阳能电池。鉴于此，2025年12月1日武汉大学ShunZhou&方国家&柯维俊于EES刊发卤化物混合抑制策略用于1.95eV宽带隙钙钛矿，实现高效三结叠层太阳能电池的研究成果，本文采用了一种卤化物混合抑制策略，即引入氰酸钾作为卤化物混合“制动器”。该方法有效减缓了退火过程中卤化物交换速率，促进了薄膜内卤化物分布的均匀性。
本文东华大学王宏志和张青红等人开发了一种无损封装策略，以实现空气处理PSCs的全生命周期管理。本工作为空气处理PSCs的全生命周期管理提供了一条有前景的途径。
在室内光照条件下，VIPS修饰的柔性器件效率超过40%。
本文苏州大学袁建宇等人报道了一种高效的原位熵配体工程策略，使用双磷酸酯来提升有机-无机杂化FAPbI量子点的分散性和电荷传输性能。研究亮点：效率突破：认证效率达18.23%通过DEHP熵配体工程，量子点太阳能电池实现18.68%的最高效率，是目前报道的最高效率之一，彰显该策略在提升器件性能方面的强大潜力。
可印刷的后电极是钙钛矿太阳能电池规模化应用的关键技术。碳电极在n-i-p结构中已广泛应用，但其在p-i-n结构中的应用因界面能量失配而受限。
兼具高光电效率与机械弹性的有机太阳能电池对于可穿戴设备至关重要。本文天津大学叶龙等人引入一种广泛适用的策略，使用弹性体SEEPS，其通过精细调节与受体的相容性来实现OSCs的增韧。SEEPS诱导显著的次级弛豫以耗散应变能，使断裂应变提高超过11倍。
AP中的硫代羧酸盐基团可强螯合欠配位Pb，钝化缺陷并抑制铅泄露；其含氮部分与I形成氢键，抑制碘空位形成。本工作证明了AP作为高效界面调控剂的有效性，并为稳定高效全无机PSCs的多功能分子工程提供了新思路。高效缺陷抑制与能级优化：AP处理显著提升薄膜结晶质量、降低陷阱态密度，并优化钙钛矿/空穴传输层能级对齐，实现高达22.16%的转换效率与1.29V的高开路电压。
北京鉴衡认证中心（CGC）在海南三亚崖州实证基地完成晶科飞虎2组件与N型BC组件的半年度专项实证，监测周期为2025年5月1日至10月31日。
近日，中国科学院上海高等研究院光源科学中心研究人员成功将邻苯二甲酸氢钾作为多功能添加剂引入SnO2电子传输层，以同步改变ETL性质和SnO2/钙钛矿埋底界面。此外，KHP在ETL中均匀分布，并在热退火过程中逐渐扩散至埋底界面和钙钛矿层，进一步与未配位的Pb离子配位，降低钙钛矿的表面及体相缺陷密度，缓解薄膜内部应力。
无机钙钛矿太阳能电池实现了超过21%的创纪录效率。团队成功解决了长期存在的难题，发明了一种在完全无机钙钛矿太阳能电池上制造耐用保护层的方法。解决退化问题限制钙钛矿太阳能电池采用的主要障碍是快速降解，暴露于湿度、温度或压力等波动的大气条件下，会导致钙钛矿材料在效率和材料性能上迅速下降。
