在实际生活中,通信基站数量多,分布范围广,而且须保证一天24小时持续供电,一旦断电,基站将付出不小的运行维护成本,因此,对于基站来说,分布式光伏发电系统无论从实用性还是经济性方面,都具有极高的安装价值。出于这方面考虑,河北省于今年在省内开展了通信基站光伏发电系统应用试点工作,效果良好。本文以其中一个项目为案例来说明“光伏+基站”模式的巨大价值。
项目综述
项目位于河北石家庄藁城区的某一新建基站中。过去没有分布式光伏发电系统时,一旦遇到停电的情况,工作人员需启用柴油发电机来保证临时供电,运维成本极高。在选取试点安装基站时,由于这一基站属于新建基站,设备间和铁塔的朝向方位非常适宜安装光伏发电系统。因此项目人员选定在这一基站安装了分布式光伏发电系统。
安装过程综述
这一系统包括一套4.2KW的光伏组件、支架、控制器、汇流箱和线缆。整个系统安装在了基站设备间的屋顶。设备间高3米左右,面积为5米*5米。
1、先将组件和支架吊放到设备间屋顶。
2、找平水平面,固定基础。
3、装支架和组件
4、装电器设备,把控制器和汇流箱安装在设备间墙壁上。
5、走线。
按照业主要求,这一系统在安装调试完毕后,直接接入了基站原有的电气系统中。且由于工作人员的设置,光伏发电的电压略高于市电电压,因此在天气状况良好时,基站将优先使用光伏系统所发的电;在阴雨等天气状况恶劣时,采用市电;天气不好又停电的情况下,才使用蓄电池当中的电。用电的优先级保障了光伏系统所发的电得到了充分利用,而且减少了蓄电池的使用频率,延长了蓄电池的使用寿命。
当地辐照量分析

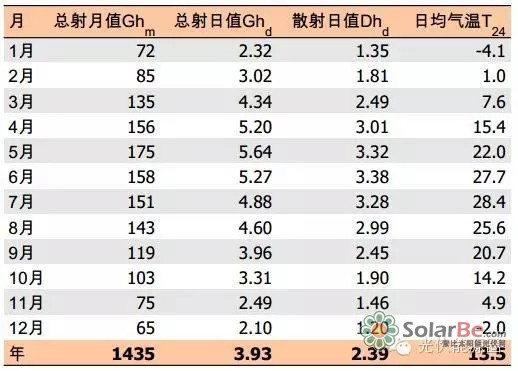

通过查询solargis气象数据库,根据1994-2015年该地区气象卫星数据,得出该地区的水平辐照量平均数据如下:
注:Ghm:水平面总辐射月总值[kWh/m2]
Ghd:水平面总辐射日总值[kWh/m2]
Dhd:散射辐射日总值[kWh/m2]
T24:日平均气温[°C]
