今天给大家整理了这篇巴伦选型7大避坑指南，全是实战经验，一次性讲透。建议收藏，下次选型前翻出来看一遍。
坑1：阻抗比陷阱：1:1 并非唯一标准
坑：误以为所有巴伦都是1:1，实际上有1:2、1:4、1:8、1:16(单端比差分端)等多种。
避坑：先确认电路的不平衡端(如50Ω天线、信号源)和平衡端(如200Ω的偶极子天线、双平衡混频器)的阻抗。
坑2：频率范围陷阱：只看中心频点，忽略两端
坑：只在乎工作频段中心，忽略了低频端的磁芯饱和和高频端的寄生参数。
避坑：
低频端：要保证磁芯的初始磁导率要足够高，否则电感量不足，导致低频插损大。原则：实际最低频率应比标称值留出10~20%余量。
高频端：注意分布电容和漏感。高频端插损陡增通常是“有效介电常数”和绕法导致。需要查看频响曲线(S21参数)，而不仅是规格表上的“范围”。
坑3：功率容量陷阱：平均功率 vs. 峰值/不平衡功率
坑：只看“平均功率”指标，忽略了不平衡电流和峰值功率(如脉冲、SSB语音峰值)。
避坑：
连续波(CW)/FM模式：按标称平均功率的1.5倍以上选型。
SSB/脉冲/数字调制：按峰值包络功率(PEP)，通常是平均功率的3~5倍。必须检查磁芯是否会在峰值下饱和。
不平衡功率：当负载严重失配时，反射功率会加在巴伦上。高质量的巴伦应能短时间承受3:1 VSWR下的全功率反射。
坑4：磁芯材质陷阱：只认“铁氧体”，不分镍锌/锰锌
坑：认为所有黑色磁芯都一样。
避坑：
镍锌(Ni-Zn)：高电阻率，适用1MHz~数百MHz。颜色：灰黑、棕黑，大多数射频巴伦用它。
锰锌(Mn-Zn)：低电阻、高Bs，适用<1MHz(如音频、开关电源EMI)。颜色：深黑、光泽。
关键：锰锌材质在射频下表现为导体，导致损耗极大甚至短路。
坑5： 相位与幅度平衡度陷阱
坑：只关心插损和驻波，忽略差分端口的相位差(应180°±5°)和幅度差(应<0.5dB)。
避坑：
对于正交混频器、推挽放大器、差分ADC驱动，不平衡度直接导致偶次谐波抑制差、共模噪声抑制失效。
查数据手册：优先选择在目标频带内相位不平衡<3°，幅度不平衡<0.3dB的型号。
坑6： 绕制结构陷阱：传输线巴伦 vs. 变压器巴伦
坑：将低频电源用的“变压器式巴伦”用于高频宽带。
避坑：
传统变压器巴伦(磁耦合)：带宽窄(约一个倍频程)，低频好但高频差。适合窄带匹配。
传输线变压器巴伦(如Guanella、Ruthroff)：带宽可到10个倍频程(0.1~1000MHz)，插损低。宽带应用首选，目前我们做到的最高可满足10GHz使用频率的高频产品。
识别：传输线巴伦通常用双绞线、同轴线绕制;普通变压器用单根漆包线。
坑7：封装与接地陷阱
避坑：
表贴巴伦通常要求(GND)接地。务必在多层板中设置完整的平面。
绕线巴伦的不平衡端口外壳/地必须直接接机壳地或电路系统地，不能用长引线。
如果您正遇到进口巴伦缺货、交期过长或性能波动、选型等问题，欢迎提供具体型号，我们将为您评估国产替代的可行性。
其他类型产品爆款推荐
产品型号：HL-L29/4310-JK替代型号：L29公头转4310母头射频转接器 DC-3GHz 阻抗：50Ω
产品型号：HL-Mini Din/N-JK替代型号：Mini DIN公头头转N母头射频转接器 DC-3GHz 阻抗：50Ω
产品型号：HL-Mini DIN-N-KK替代型号：Mini DIN母头转N母头射频转接器 DC-11GHz 阻抗：50Ω
产品型号：HL-L29-JJ替代型号：L29(7/16)公头转公头射频转接器 DC-3GHz 阻抗：50Ω
产品型号：HL-L29-JWK替代型号：L29公头转母头弯式射频转接器 DC-3GHz 阻抗：50Ω
产品型号：HL-L29/N-JK-A替代型号：L29公头转N母头射频转接器 DC-3GHz 阻抗：50Ω
产品型号：HL-L29-KK替代型号：(7/16) L29母头转母头射频转接器 DC-3GHz 阻抗：50Ω
产品型号：HL-L29-N-KJ替代型号：L29(7/16)母头转N公头射频同轴转接器 DC-3GHz 阻抗：50Ω
产品型号：HL-JTNC-JJ替代型号：TNC公头转公头射频转接器 DC-6GHz 阻抗：50Ω
产品型号：HL-TNC-KYKM替代型号：TNC母头转母头穿墙安装射频转接器 DC-6GHz 阻抗：50Ω
产品型号：HL-TNC-JJ替代型号：TNC公头转公头射频转接器 DC-6GHz 阻抗：50Ω
产品型号：HL-TNC-KKG替代型号：TNC母头转母头不锈钢射频转接器 DC-11GHz 阻抗：50Ω
产品型号：HL-TNC-KFKG替代型号：TNC母头转母头法兰安装不锈钢射频转接器 DC-11GHz 阻抗：50Ω
产品型号：HL-TNC-JKG替代型号：TNC公头转母头不锈钢射频转接器 DC-11GHz 阻抗：50Ω
END
关于恒利泰HenryTech
成都恒利泰科技有限公司旗下核心品牌“恒利泰(HenryTech)”，作为国内射频无源器件领域的专业制造商，自创立以来已稳健发展十年。
除上述射频/馈电玻璃绝缘子，恒利泰HenryTech还有国产品牌全球通用两大系列及其余特殊类别产品，分别包括：
系列一：PIN-PIN原位替代美国Mini-Circuits厂牌、MACOM厂牌、Marki厂牌的4类主流产品：
1. LTCC滤波器(LTCC RF Filters)：
①低通Low-Pass RF Filters，包括LFCN、LFCG、LFCW、LFCV等系列
②高通High-Pass RF Filters，包括HFCN、HFCG、HFCW等系列
③带通Band-Pass RF Filters)，包括BFCN、BFCG、BFHK、BFHKI等系列

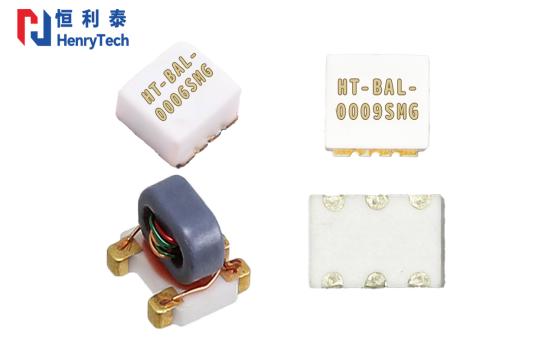

2. 巴伦变压器(RF Transformers And Baluns),包括LTCC和磁芯类的多种系列
