论文概览
针对倒置结构钙钛矿太阳能电池中，作为空穴传输层的咔唑基自组装单分子层在钙钛矿前驱体溶剂处理过程中因弱结合而流失，进而导致界面能级失配与器件性能衰退的关键问题，美国密歇根大学研究团队创新性地提出一种结合理论计算与多模态表征的定量分析框架，系统揭示了SAMs的多层结构本质及其在溶剂处理下的动态演化。该研究通过密度泛函理论计算结合选择性溶剂洗涤策略，并协同利用X射线光电子能谱和循环伏安法，首次实现了对不同吸附模式（共价键合、氢键结合、咔唑基吸附）SAM分子的原位区分与定量追踪。研究发现，传统认知中的“单分子层”实则为多层结构，而钙钛矿制备中常用的DMF溶剂可洗脱超过50%的SAM分子，其中近半数直接来自与ITO基底结合的第一层。为应对此损耗，团队开发了SAM再沉积策略，在DMF洗涤后的基底上再次引入SAM分子，使经过二次DMF洗涤后SAM的相对保有量提升了13–21%。基于此策略制备的器件在85°C、50%相对湿度的严苛工况下，480小时后仍能保持初始效率的90%，其运行稳定性较未处理样品提升了5倍。该研究以“Multilayer Formation, Interfacial Binding, and Stability of Self-Assembled Molecules in Perovskite Solar Cells”为题发表于化学领域顶级期刊Journal of the American Chemical Society。
技术亮点
多层结构颠覆认知：首次通过实验量化证实，SAMs并非理想的单分子层，而是包含弱结合上层分子的多层结构。
吸附模式定量区分：首创结合DFT计算与选择性溶剂洗涤（乙醇/DMF）的实验方法，实现对共价键合、氢键结合及咔唑基吸附等不同结合强度SAM分子的精确区分与量化。
再沉积策略强化界面：在溶剂洗涤后的基底上进行SAM再沉积，显著增强了界面分子密度与有序性，有效抵抗后续溶剂侵蚀。
稳定性跨越式提升：再沉积策略将器件在高温高湿下的T90寿命延长5倍，为钙钛矿电池商业化所需的长期可靠性提供了关键界面解决方案。
深度精度

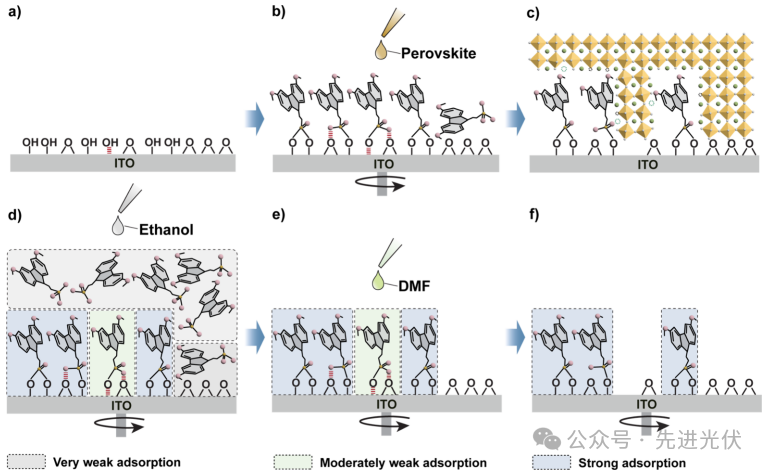

Figure 1通过示意图生动展示了钙钛矿沉积过程中SAM结构的动态演变及选择性溶剂清洗策略的定量分析原理。图中首先描绘了等离子处理后的ITO表面存在羟基化与非羟基化区域的异质结构，其中强吸附位点以实线标出而弱吸附位点以虚线标示；随后SAM分子在ITO表面形成时其吸附模式分布受基底化学性质调控，而钙钛矿前驱体溶液中的极性溶剂会洗脱弱结合分子导致SAM覆盖度下降；最后通过乙醇与DMF的阶梯式清洗实验，研究人员能够区分并量化不同结合强度的SAM分子——乙醇可去除次级层及第一层中通过咔唑基团弱吸附的分子，而DMF还能进一步清除通过氢键结合的分子，最终仅保留共价键合的稳定SAM分子，这种顺序清洗法为重构SAM吸附模式分布提供了关键实验依据。
Figure 2通过密度泛函理论计算从原子尺度揭示了SAM分子在氧化铟表面的吸附能及溶剂去除能规律。图中优化了MeO-2PACz分子的三种典型吸附构型：通过异质缩合反应形成共价键的化学反应吸附、磷酰酸基团垂直取向的氢键吸附、以及咔唑基团平行贴附的物理吸附；计算表明化学反应吸附能最强达-3.16 eV，而氢键吸附与咔唑吸附分别降至-1.75 eV和-1.35 eV，证实了多种吸附模式共存的界面特性。在溶剂去除能分析中，乙醇对氢键吸附和咔唑吸附的去除能分别为1.32 eV和0.92 eV，而DMF和DMSO因更强的氢键接受能力使去除能进一步降低至1.00/0.87 eV和0.61/0.47 eV，但所有溶剂均无法有效去除共价键合分子，这为后续实验中选择性清洗策略提供了理论支撑。
Figure 3通过多模态表征实验量化了SAM分子在ITO表面的吸附模式分布及其对钙钛矿成膜的影响。XPS数据显示乙醇和DMF清洗后氮铟比分别下降51%和55%，表明溶剂可去除超半数SAM分子；而CV测得的分子面密度揭示乙醇与DMF分别使第一层分子减少15%和33%，结合In 3d5/2峰位偏移证实DMF能更有效清除弱结合分子。接触角测试显示清洗后表面疏水性增强（从57.5°升至65.5°-67.8°），说明上层亲水分子被移除；SEM分析表明溶剂清洗后钙钛矿晶粒从289 nm增大至341-351 nm，证明去除无序SAM分子可促进钙钛矿均匀成核，这些结果共同构建了SAM稳定性与器件性能的关联图谱。

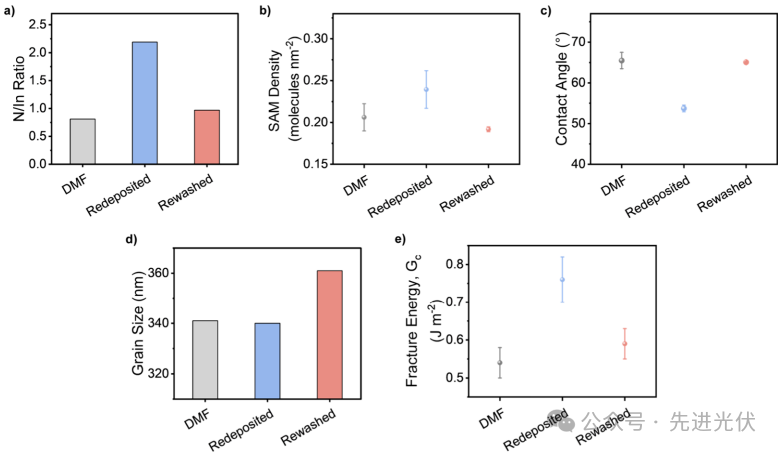

Figure 4展示了再沉积策略对增强SAM稳定性的多重效益及其界面机制。XPS显示再沉积后氮铟比从0.78升至2.41，但CV面密度仅从0.206增至0.239分子/nm²，说明新增分子主要形成次级层；二次DMF清洗后氮铟比较基线高13-21%，而CV面密度不变，证实次级层分子通过π-π堆积等相互作用获得稳定性。接触角在再沉积时降至53.7°（磷酰酸基团暴露），重洗后恢复至65.1°，说明稳定分子保持直立取向；钙钛矿晶粒在再沉积后保持340 nm而重洗后增至361 nm，结合界面断裂能从0.54 J/m²提升至0.76 J/m²的数据，表明再沉积策略通过增强分子间作用力实现了界面稳定性的跨越式提升。
Figure 5 最终将分子层优化与器件性能直接关联，验证了再沉积策略的实际应用价值。在ITO/SAM/钙钛矿/LiF/C60/BCP/Ag的倒置结构器件中，再沉积样品实现了22.1%的最高效率（未清洗样品为21.7%）；更显著的是在85°C/50%RH的加速老化测试中，再沉积器件保持90%初始效率的时间从94小时延长至480小时，稳定性提升达5倍。这种性能飞跃归因于再沉积形成的致密SAM层增强了界面附着力（断裂能提升41%），并改善了钙钛矿结晶质量，彰显了界面工程对钙钛矿太阳能电池商业化的重要推动作用。
结论展望
本研究通过构建理论计算-实验验证-策略优化的完整研究框架，首次定量揭示了钙钛矿电池中SAMs的多层结构本质及其在制备过程中的动态损耗机制，并创新性地提出了SAM再沉积策略，成功将器件在高温高湿下的运行稳定性提升5倍。这项工作不仅为理解与设计高性能、高稳定的SAM空穴传输层提供了全新的定量化视角与普适性方法，也为推动钙钛矿太阳能电池走向商业化所必须解决的界面长期可靠性难题提供了关键的技术路径。未来，通过进一步优化SAM分子设计以增强层内与层间相互作用，并结合大面积均匀沉积工艺，有望在更复杂的叠层电池结构中实现界面效率与稳定性的协同提升。
文献来源
Figueroa Morales, C. A., Pizzo, Z., Sweeney, D. M., Hu, Z., Sharma, G. P., Park, S., ... & Gong, X. (2025). Multilayer Formation, Interfacial Binding, and Stability of Self-Assembled Molecules in Perovskite Solar Cells. Journal of the American Chemical Society.
https://doi.org/10.1021/jacs.5c15955
索比光伏网 https://news.solarbe.com/202512/22/50015142.html
