Perylene-Diimide Dimers with Cross Conformations as Cathode Interfacial Layers for High-Performance and Stable Thin-Film Solar Cells
信仰之跃：https://doi.org/10.1002/anie.202523043
通讯：北京航空航天大学李燕、孙艳明

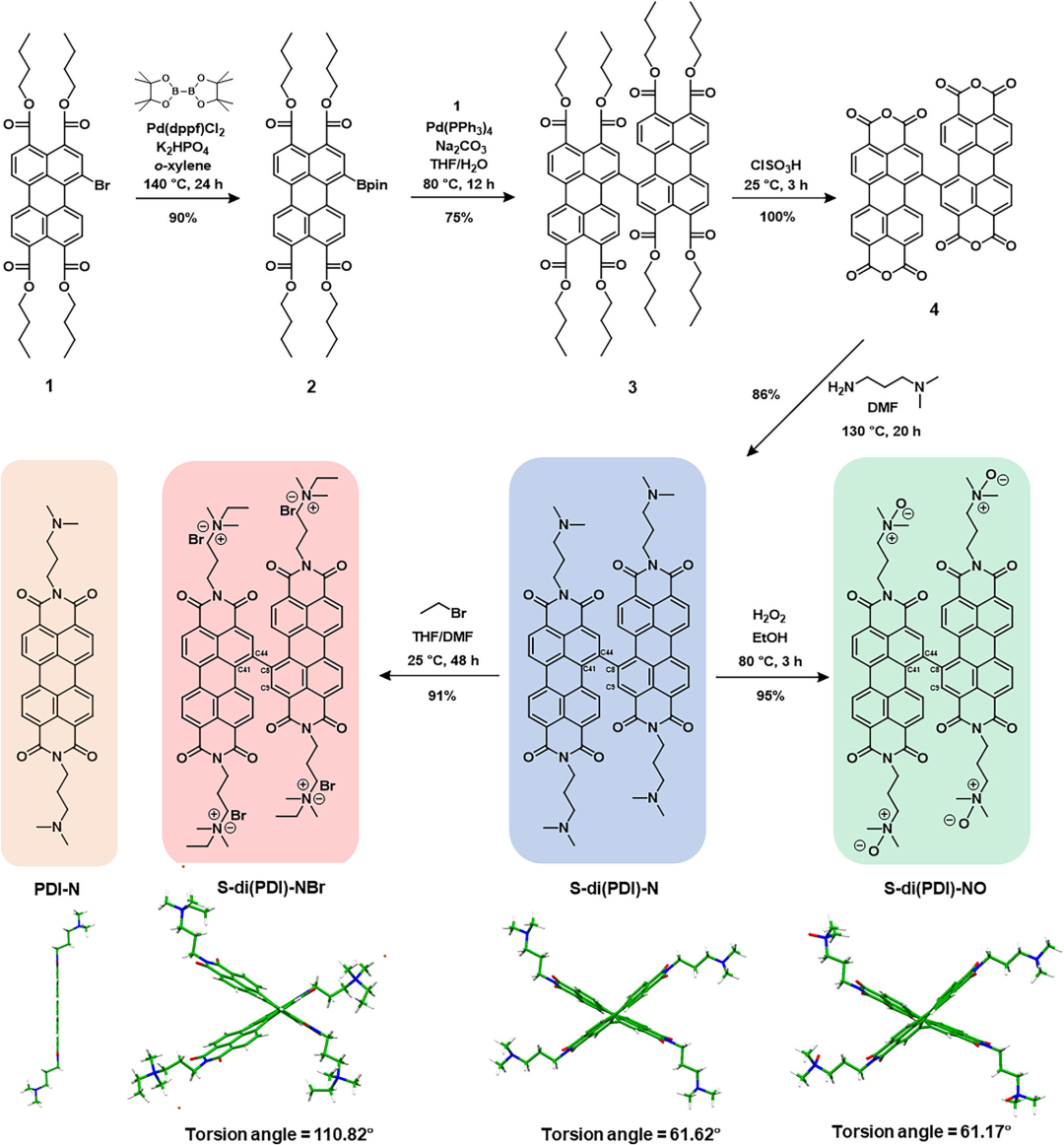

单键连接的苝二酰亚胺二聚体的合成路线：S-di（PDI）-N、S-di（PD1）-NBr、S-di-NO。用于比较的单体PDI-N的结构也显示在这里。底部插入的数字是基于B3LYP/6-31G（d）的优化构象

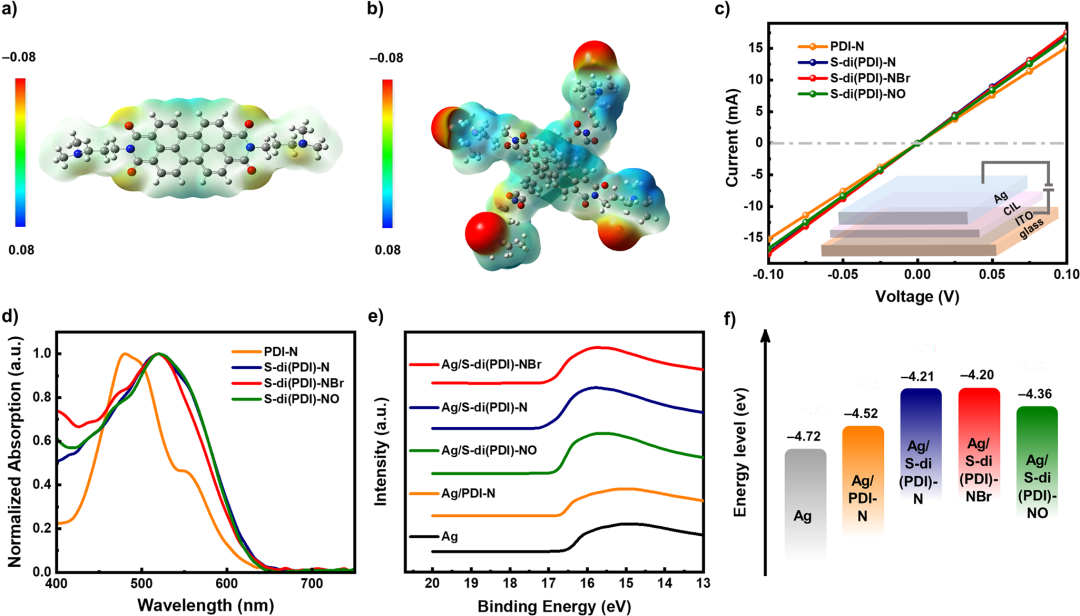

图1：PDI-N与S-di(PDI)-NBr静电势、电导、吸收、UPS对比；二聚体电导1.81×10⁻³ S m⁻¹，功函数降至4.20 eV，更利电子收集。

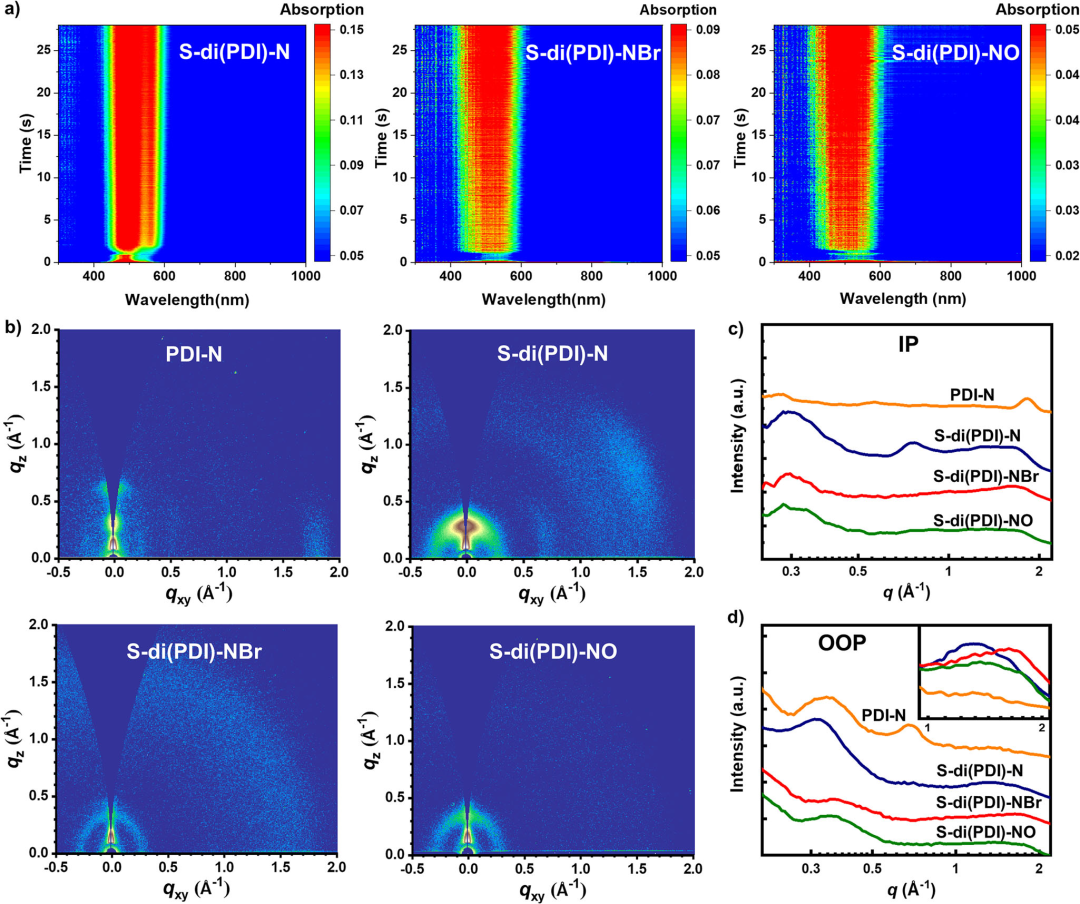

图2：原位UV-vis与GIWAXS显示二聚体成膜均匀、面朝上π-π堆积有序，结晶适度不聚集。

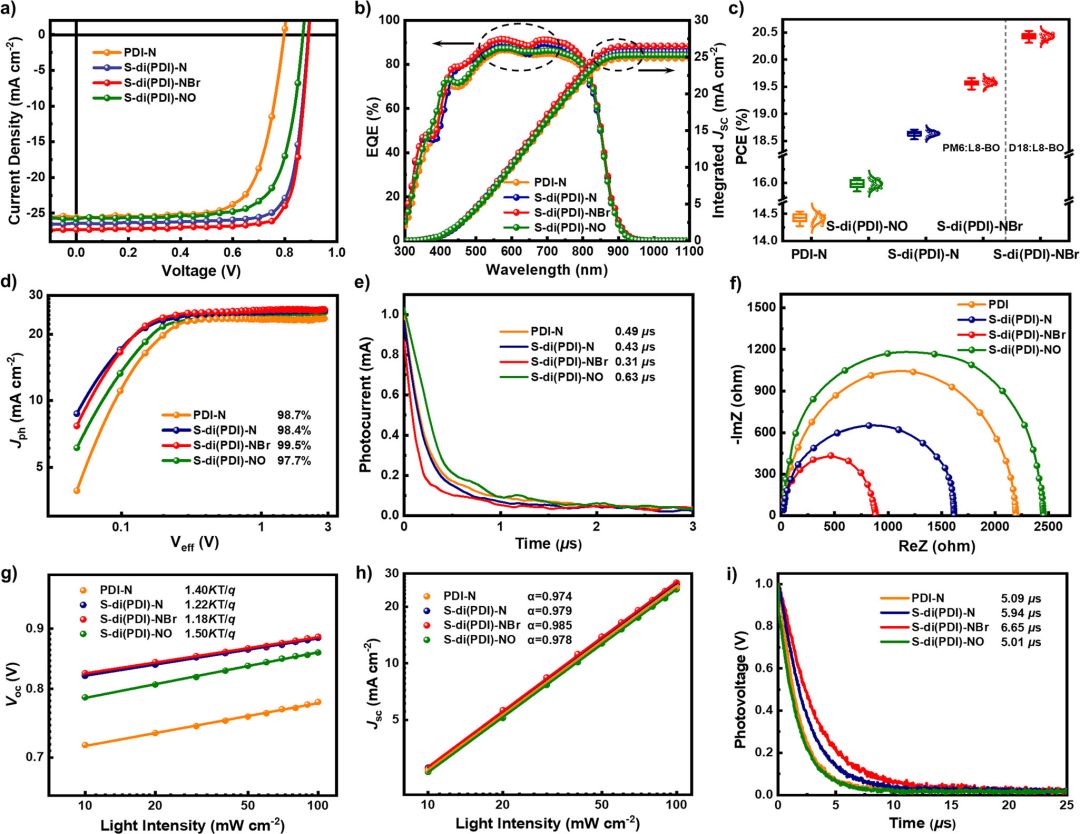

图3：PM6:L8-BO器件中S-di(PDI)-NBr效率19.66%居首，D18:L8-BO进一步提升至20.53%，优于PNDIT-F3N；电荷抽取/复合抑制全面领先。

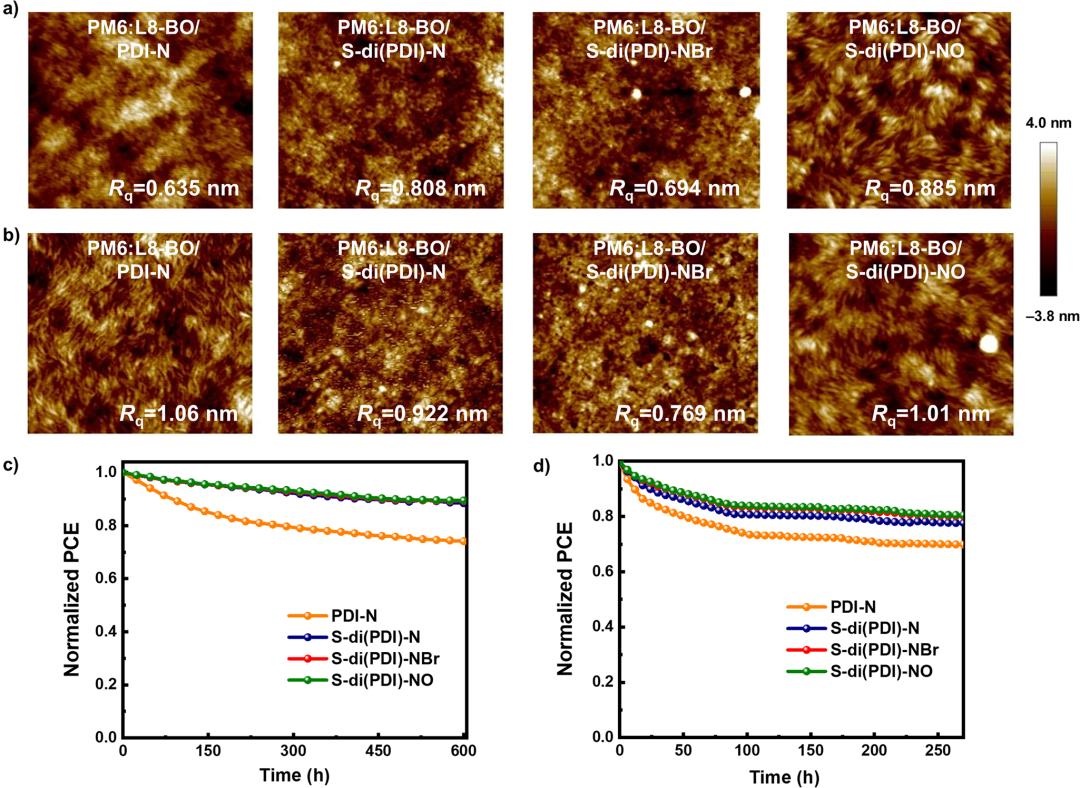

图4：AFM与热/光老化测试：二聚体粗糙度稳定，600 h存储保持>89%初始效率，MPP追踪T80≈273 h远胜单体51 h。

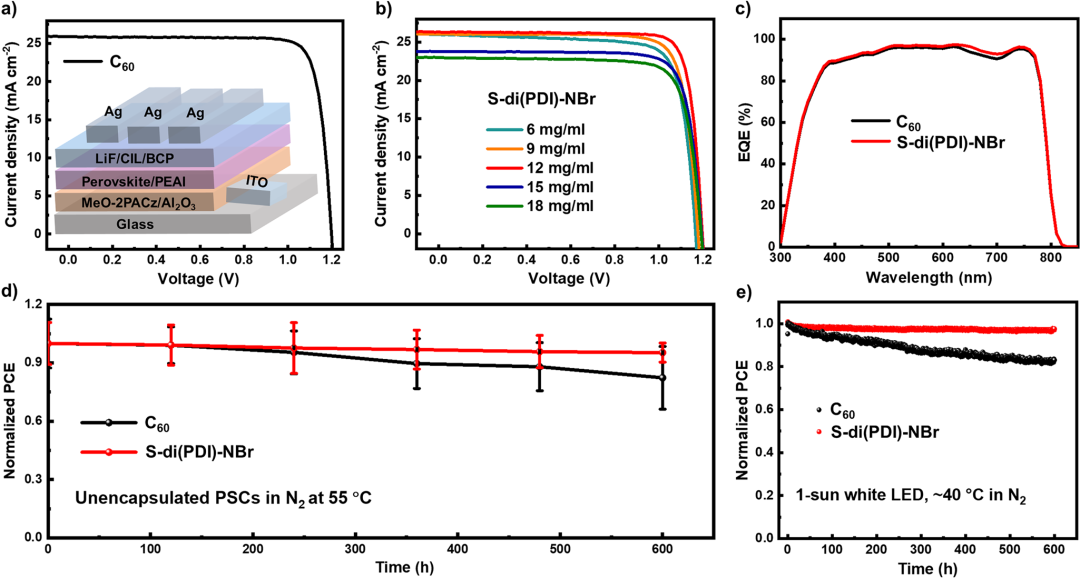

图5：钙钛矿电池中12 mg mL⁻¹ S-di(PDI)-NBr旋涂给出26.53%效率，高于蒸镀C60的26.03%；55 °C 600 h与连续光照均保持>95%初始性能。
PDI单体易聚集、共聚物批次差，北京航空航天大学李燕与孙艳明团队设计单键交叉构象PDI二聚体S-di(PDI)s，兼具平面π-传输与扭曲抗聚集特性。S-di(PDI)-NBr在有机太阳电池中实现20.53%效率并刷新厚度耐受，在钙钛矿电池中旋涂即可达26.53%效率，且热/光稳定性显著优于C60与单体，为高效稳定薄膜光伏提供了可规模化的新型阴极界面材料。
索比光伏网 https://news.solarbe.com/202512/01/50013705.html
