论文概览
针对钙钛矿/硅叠层电池中宽带隙钙钛矿顶电池存在的界面缺陷与能级失配问题，北京理工大学魏静、李红博团队提出了一种自洽阳离子-阴离子集成钝化（SCAP）新策略。该研究设计了一种新型双功能钝化分子PDA(TFA)₂，通过1,3-丙二胺（PDA）阳离子诱导表面偶极子优化能带排列，同时利用三氟乙酸根（TFA⁻）双极性阴离子钝化卤素空位并桥接钙钛矿与C₆₀界面，从而在单一分子框架内同步实现缺陷钝化与场效应钝化，彻底解决了传统双阳离子钝化中的位点竞争与改性冲突问题。基于该策略，1.68 eV宽带隙钙钛矿单结电池实现了23.23%的光电转换效率（Voc=1.27 V），同时钙钛矿/硅叠层电池获得了32.33%的效率（认证稳态效率31.47%） 和创纪录的1.992 V开路电压，为高效稳定叠层光伏技术提供了新思路。该研究以"Self-Consistent Cation–Anion Integration Eliminates Passivation Crosstalk for Inverted Perovskite Solar Cells"为题发表于Angewandte Chemie International Edition。
技术亮点
单分子双功能钝化：PDA(TFA)₂集阳离子场效应钝化与阴离子化学钝化于一体，避免多分子协同中的竞争与冲突。
双极性阴离子界面桥接：TFA⁻同时与钙钛矿表面形成氢键/配位键，并与C₆₀发生π–π相互作用，显著提升电荷提取效率。
能带对齐优化：PDA²⁺诱导表面偶极，使钙钛矿/C₆₀界面导带偏移从0.28 eV降至0.23 eV，减少非辐射复合。
卓越光湿热稳定性：SCAP处理后的薄膜在光照、高湿（80% RH）、偏压（80 V）下均表现出优异的相稳定性与界面完整性。
研究意义
✅ 解决钝化串扰问题：首次提出并验证阳离子-阴离子自洽集成钝化机制，为复杂界面调控提供新范式。✅ 实现高效宽带隙电池：单结电池效率突破23%，Voc达1.27 V，接近理论极限。✅ 推动叠层电池发展：实现32.33%的叠层效率与1.992 V超高开路电压，性能处于国际领先水平。✅ 提升器件综合稳定性：在光照、湿热、偏压等多应力下表现出色，具备产业化应用潜力。
深度精度

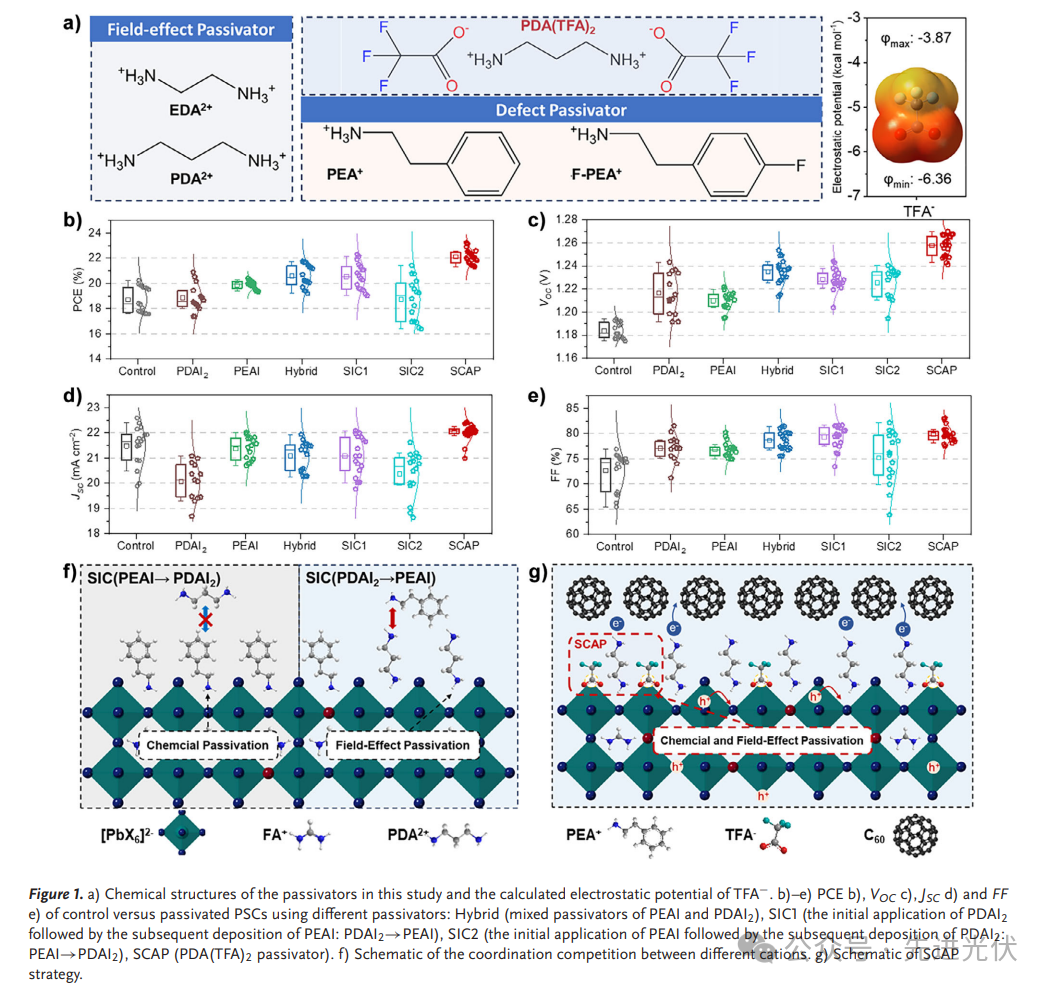

图1系统比较了不同钝化策略对1.68eV宽带隙钙钛矿太阳能电池性能的影响，揭示了自洽阳离子-阴离子集成钝化(SCAP)策略的优越性。通过化学结构图示展示了PEAI、PDAI2和PDA(TFA)2三种钝化剂的分子构型，其中TFA-阴离子的双极性特征通过静电势计算得到验证。性能统计图表显示，采用混合钝化(PSC-Hybrid)的器件平均效率达22%，而SCAP策略(PSC-SCAP)将平均效率提升至22.5%以上，且各项参数分布更为集中。特别值得注意的是，不同顺序界面涂覆(SIC)策略的对比实验表明，PDAI2先于PEAI沉积(PSC-SIC1)的性能与混合钝化相当，而反向顺序(PSC-SIC2)则导致性能显著下降，这通过示意图清晰展示了阳离子竞争结合位点的机制。SCAP策略通过将缺陷钝化(TFA-)和场效应钝化(PDA2+)功能集成于单一分子，从根本上解决了阳离子竞争问题，示意图生动呈现了这种协同钝化机制。
图2通过多种表征手段深入解析了钝化剂与钙钛矿界面的化学相互作用机制。XPS分析显示Pb 4f轨道结合能在SCAP处理后发生0.4eV的显著位移，证实TFA-与Pb²⁺的强配位作用，而O 1s谱中529eV新峰的出现直接证明了TFA-与钙钛矿的Pb-O键合。FTIR光谱中C-F振动峰从1125cm⁻¹移至1050cm⁻¹以及N-H峰的消失，验证了TFA-与NH₃⁺的氢键作用，示意图形象展示了TFA-同时钝化Pb²⁺空位和NH₃⁺缺陷的双重功能。特别有趣的是，C60界面研究表明TFA-的CF₃基团与C60的π-π堆叠作用导致F 1s结合能上移0.2eV，这种独特的界面耦合机制通过示意图清晰呈现，为理解SCAP策略提升电荷传输效率提供了分子层面的解释。GIWAXS结果补充显示混合钝化会诱导准二维相(n=2)形成，而SCAP处理保持纯三维相结构，这解释了为何SCAP器件具有更优异的电荷传输性能。

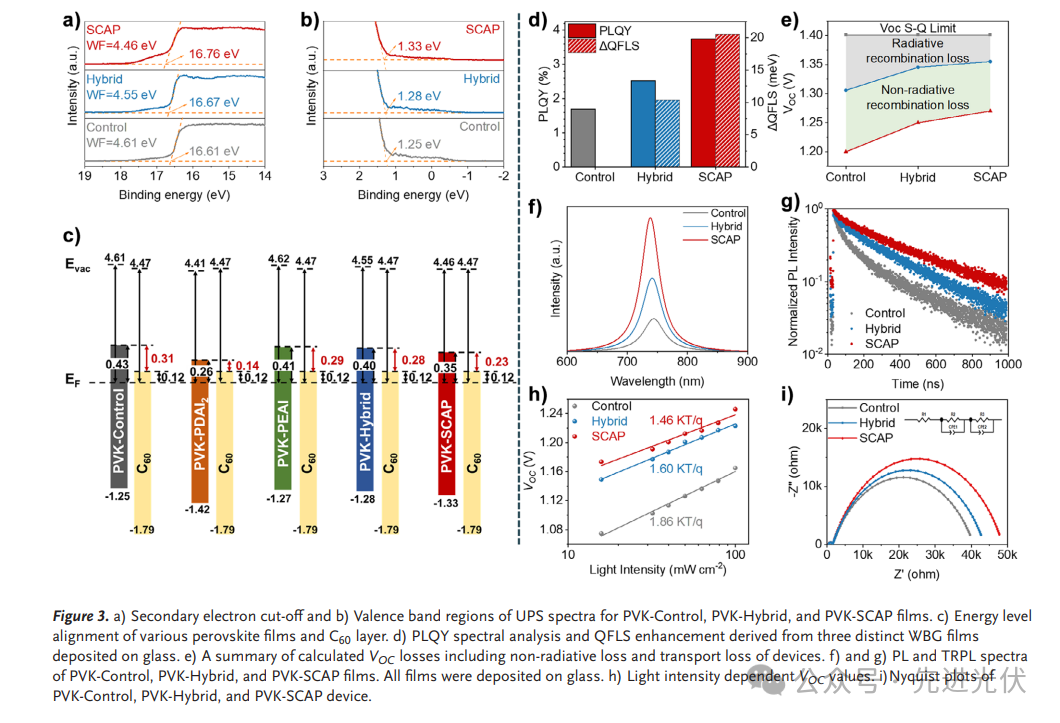

图3全面评估了不同钝化策略对钙钛矿薄膜光电性能和能级结构的影响。UPS测试构建的能级图显示SCAP处理使钙钛矿电离能从-5.92eV优化至-5.79eV，与C60的导带偏移从0.4eV降至0.23eV，显著改善了电子提取效率。PLQY测试表明SCAP薄膜的量子产率从1.69%提升至3.74%，对应QFLS增加20meV，证实了其优异的缺陷钝化效果。稳态PL光谱强度增强和TRPL寿命从180ns延长至386ns，进一步验证了非辐射复合的有效抑制。光强依赖Voc分析显示SCAP器件斜率从1.86kT/q降至1.46kT/q，表明陷阱辅助复合显著减少。EIS谱图揭示SCAP器件具有最高的复合电阻和最低的传输电阻，这种协同优化通过Voc损失分解图直观展示，其中非辐射损失从148mV降至126mV，传输损失从82mV减至64mV。TPV/TPC动力学测试则显示SCAP同时延长了载流子复合寿命(τrec=13.91μs)并保持了快速的电荷收集，突破了传统钝化策略的局限性。

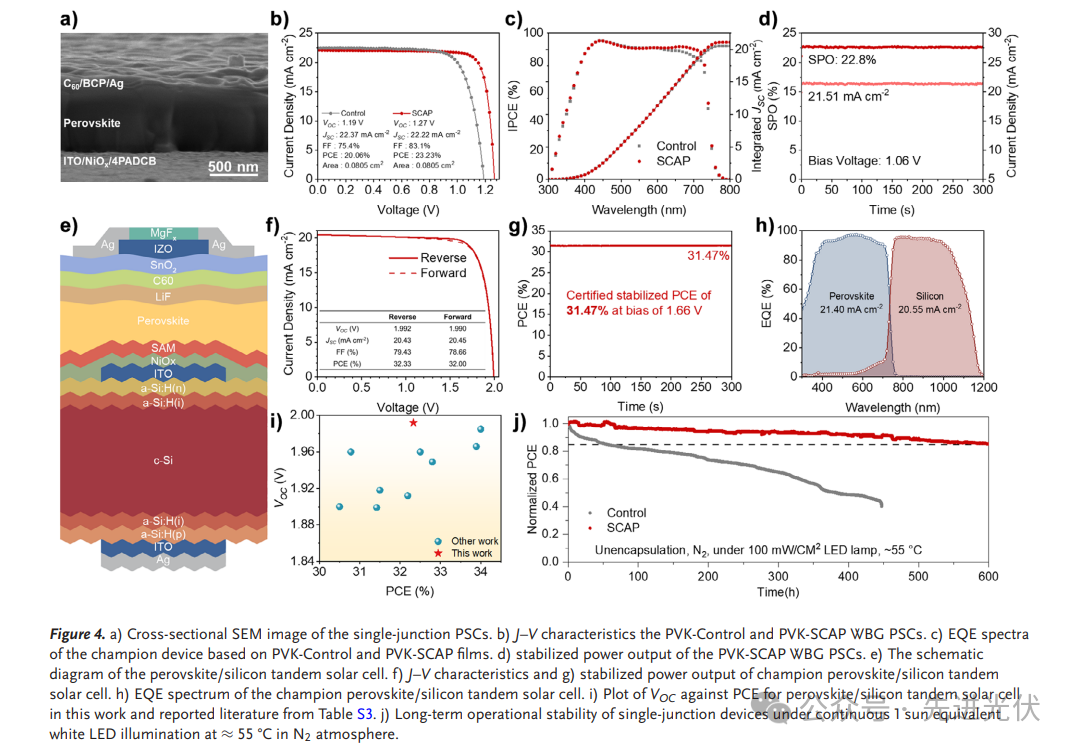

图4展示了SCAP策略在单结和叠层器件中的卓越性能。截面SEM显示SCAP处理可获得700nm厚无针孔的致密钙钛矿层。单结器件J-V曲线显示Voc从1.19V提升至1.27V，FF从75%增至83.1%，冠军效率达23.23%，MPPT稳态输出效率22.8%。EQE谱在300-800nm范围内全面增强，积分电流与J-V测试高度吻合。叠层器件结构示意图显示其采用双面织构硅异质结底电池，0.945cm²面积的冠军器件获得32.33%效率(认证稳态效率31.47%)和创纪录的1.992V开路电压，性能统计图表明这是目前报道的织构硅基叠层电池的最高值之一。EQE谱显示前后子电池电流匹配良好(21.40 vs 20.55 mA/cm²)，Voc-PCE关系图凸显了该工作在全Voc型高效叠层器件中的领先地位。未封装器件在氮气环境中MPP跟踪600小时后仍保持85%初始效率，展现了优异的运行稳定性。

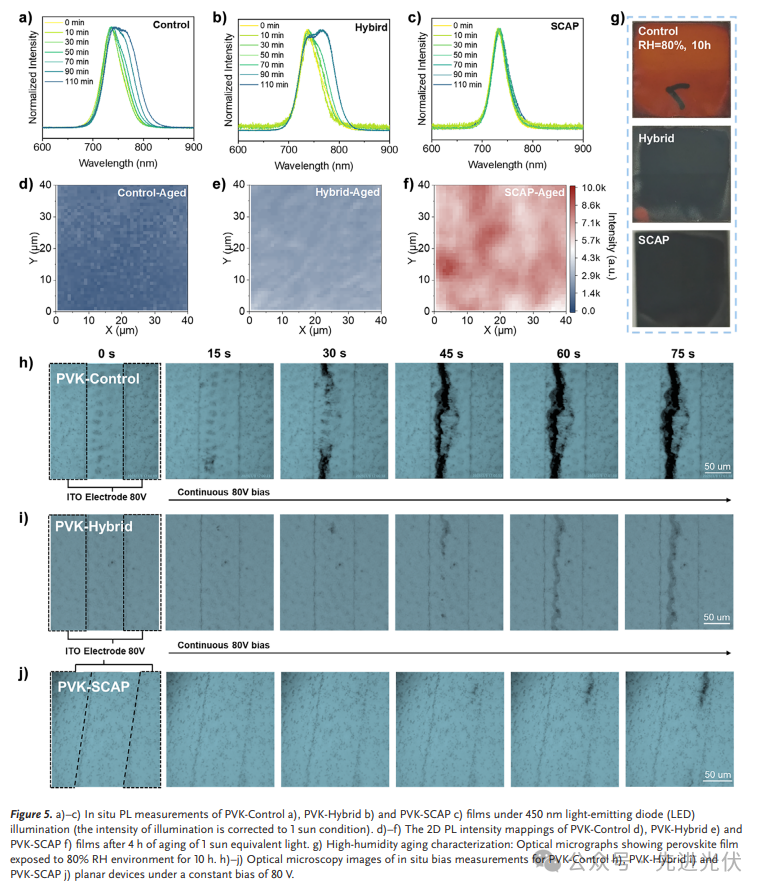

图5通过多种老化实验揭示了SCAP薄膜的卓越稳定性。原位PL测试显示对照样品在540mW/cm²光照下110分钟内发生20nm红移(740→760nm)，而SCAP样品仅5nm变化，表明其有效抑制了光致相分离。二维PL mapping显示SCAP薄膜在4小时光照后峰位波动<10nm，远优于对照样品的20nm和混合钝化样品的60nm不均匀性。高湿老化(80%RH，10小时)光学照片显示对照样品完全转变为δ相，而SCAP样品保持黑色相不变。偏压稳定性测试中，对照样品在80V偏压下30秒即出现明显暗淬灭区域，SCAP样品75秒后仍保持稳定，这种离子迁移抑制效应通过时序光学照片生动展示。光老化PL强度mapping证实SCAP薄膜4小时后强度几乎不变(~5000a.u.)，而对照样品降至~1000a.u.，这种超常的稳定性源于TFA-的疏水CF₃基团和强缺陷钝化能力的协同作用。
结论展望
本研究提出的自洽阳离子-阴离子集成钝化（SCAP）策略，通过分子设计创新解决了宽带隙钙钛矿电池中的界面钝化串扰问题，实现了单结23.23%与叠层32.33%的高效率，并展现出卓越的稳定性。该工作不仅为钙钛矿界面工程提供了新思路，也为下一代高效叠层光伏技术的发展奠定了理论与实验基础。未来研究可进一步拓展SCAP分子库，并探索其在其他钙钛矿组分与器件架构中的应用潜力。
文献来源Guan, Z., Wei, Z., Sun, X. et al. Self-Consistent Cation–Anion Integration Eliminates Passivation Crosstalk for Inverted Perovskite Solar Cells. Angew. Chem. Int. Ed. 2025, e202509782.
https://doi.org/10.1002/anie.202509782
