论文概览
针对低维钙钛矿前驱体溶液在储存与加工过程中存在的组分分离、副反应生成及结晶失控等关键稳定性问题，南昌大学陈义旺教授、胡婷教授团队创新性地提出双功能分子稳定策略，设计合成4-羧基-2-氟苯硼酸（CFB）作为溶液“保鲜剂”，有效抑制间隔阳离子介导的老化动力学。CFB通过羧基自发脱质子提供H⁺抑制甲基铵（MA⁺）去质子化，同时通过硼酸和羧基与胍盐（GA⁺）形成氢键网络，阻断MA⁰亲核进攻引发的不可逆加成-消除反应，从根本上抑制副产物MGA⁺/DMGA⁺的生成。结合其对Pb²⁺和I⁻的双重配位作用，CFB显著增强前驱体溶液的胶体稳定性与结晶调控能力。基于该策略的ACI相钙钛矿太阳能电池实现了22.65%的光电转换效率（Voc=1.226 V，Jsc=22.96 mA/cm²，FF=80.43%），能量损失低至0.38 eV，且器件在42天环境储存后仍保持90%以上初始效率。
技术亮点
双重抑制机制：CFB通过提供质子抑制MA⁺去质子化，并通过氢键阻断GA⁺与MA⁰间的副反应，从源头抑制老化途径。
离子配位稳定：CFB作为Lewis碱与Pb²⁺竞争配位，抑制碘铅酸盐聚集，维持溶液化学计量平衡。
结晶动力学调控：CFB与钙钛矿组分形成中间相，引导晶体沿⟨100⟩取向生长，提升薄膜质量与光电性能。
长效稳定性：CFB处理的前驱体溶液在42天老化后仍保持90%以上器件效率，未封装器件在湿热环境下展现优异运行稳定性。
研究意义
✅揭示老化机制：首次阐明低维钙钛矿前驱体中间隔阳离子介导的降解路径与副反应网络。
✅创新分子设计：双功能CFB分子同步解决有机/无机组分失稳问题，实现溶液“保鲜”。
✅提升工艺重现性：显著延长前驱体溶液储存时间，推动大面积制备与产业化应用。
✅实现高效低损：器件效率突破22.65%，能量损失仅0.38 eV，达到国际领先水平。
深度精度

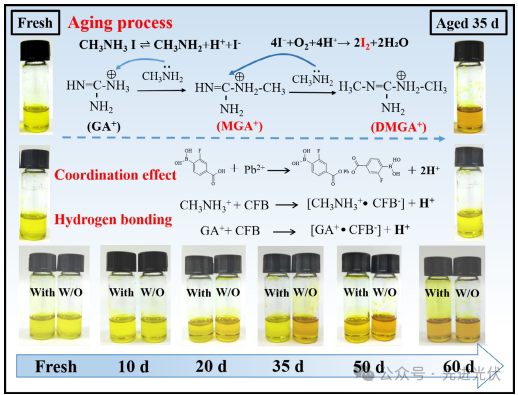

Figure 1 分析与介绍此图通过对比实验揭示了低维钙钛矿前驱体溶液（以ACI相GA(MA)₅Pb₅I₁₆为例）的老化机制及CFB添加剂的稳定作用。左侧展示了未添加CFB时前驱体溶液中发生的级联反应：甲胺（MA⁺）脱质子形成中性MA⁰，后者亲核攻击胍盐阳离子（GA⁺）的亚胺基团，引发不可逆的加成-消除反应，生成甲基胍盐（MGA⁺）和二甲基胍盐（DMGA⁺）副产物，导致溶液颜色加深（黄→棕）及组分失衡。右侧显示CFB通过双功能机制抑制老化：羧基自发脱质子提供H⁺抑制MA⁺脱质子，硼酸基与GA⁺形成氢键阻碍MA⁰亲核攻击，从而阻断副反应路径。溶液颜色稳定性实验（35天无明显变色）直观验证了CFB的长期稳定效果。

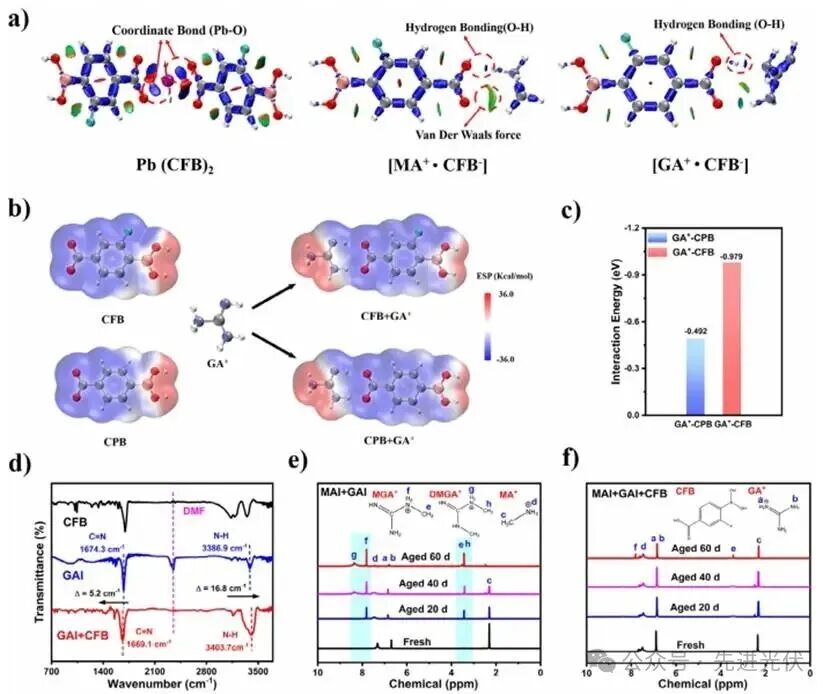

Figure 2 分析与介绍该图通过多尺度模拟与实验验证了CFB与钙钛矿组分的相互作用机制。红外成像（IRI）模拟显示CFB⁻与Pb²⁺、MA⁺、GA⁺间存在强库仑吸引（蓝色等值面），证实O-Pb配位是主要结合模式；静电势分子表面（图b）和DFT计算（图c）表明氟取代增强CFB与GA⁺的氢键强度（结合能-0.979 eV vs. CPB的-0.492 eV）。FTIR光谱（图d）中GA⁺的C=N伸缩振动红移（1643→1620 cm⁻¹）和N-H振动蓝移（3150→3180 cm⁻¹）直接证明氢键形成。¹H NMR追踪（图e,f）显示CFB显著抑制MA⁺衰减（2.30 ppm峰强度保持）及MGA⁺/DMGA⁺生成（3.43/7.81 ppm新峰减弱），定量证实其阻断老化链式反应的能力。

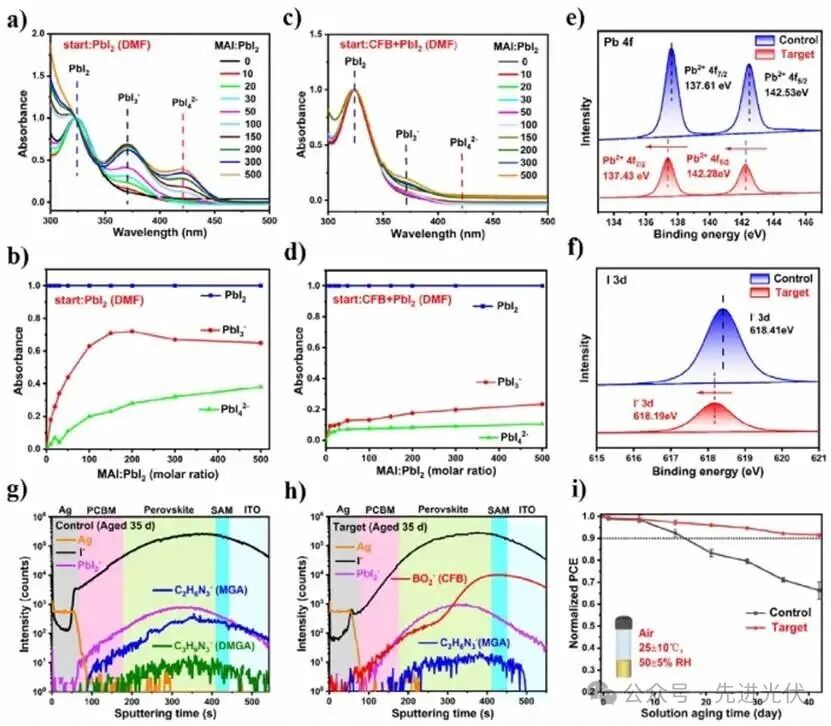

Figure 3 分析与介绍此图系统研究了CFB对碘铅酸盐（PbIₙ²⁻ⁿ）形成的抑制作用及器件级影响。UV-vis光谱（图a-d）显示：未添加CFB时，随MAI/PbI₂比例增加，PbI₃⁻（370 nm）和PbI₄²⁻（420 nm）特征峰增强，预示碘氧化和I₂生成；添加CFB后两峰强度显著抑制（降幅>60%）。XPS分析（图e,f）揭示CFB引起Pb 4f结合能负移（138.5→138.1 eV）和I 3d正移（618.4→618.2 eV），证实Pb-O配位及B-I空轨道相互作用抑制碘迁移。ToF-SIMS成像（图g,h）显示CFB器件中MGA⁺/DMGA⁺信号消失，且I⁻/PbI₂迁移减少。图i的循环测试表明CFB使老化42天的前驱体制备器件仍保持90%初始效率（对照组仅剩50%）。
Figure 4 分析与介绍该图通过多模态表征对比了CFB对钙钛矿薄膜形貌与光学均匀性的优化效果。PL mapping（图a-d）显示：未添加CFB的薄膜随前驱体老化出现显著荧光不均匀性（红色区域扩散），而CFB修饰的薄膜即使使用老化35天的前驱体仍保持高且均匀的PL强度（蓝色主导）。SEM图像（图e-h）证实CFB诱导更大晶粒（平均尺寸1.2→1.8 μm）和更致密表面，AFM进一步显示粗糙度降低（RMS 15.3→9.7 nm）。图i-p的八点位UV-vis/PL统计表明：对照组老化后吸收强度波动达35%，PL强度衰减40%；CFB组光学参数标准差<5%，证实其提升大面积均匀性的能力。

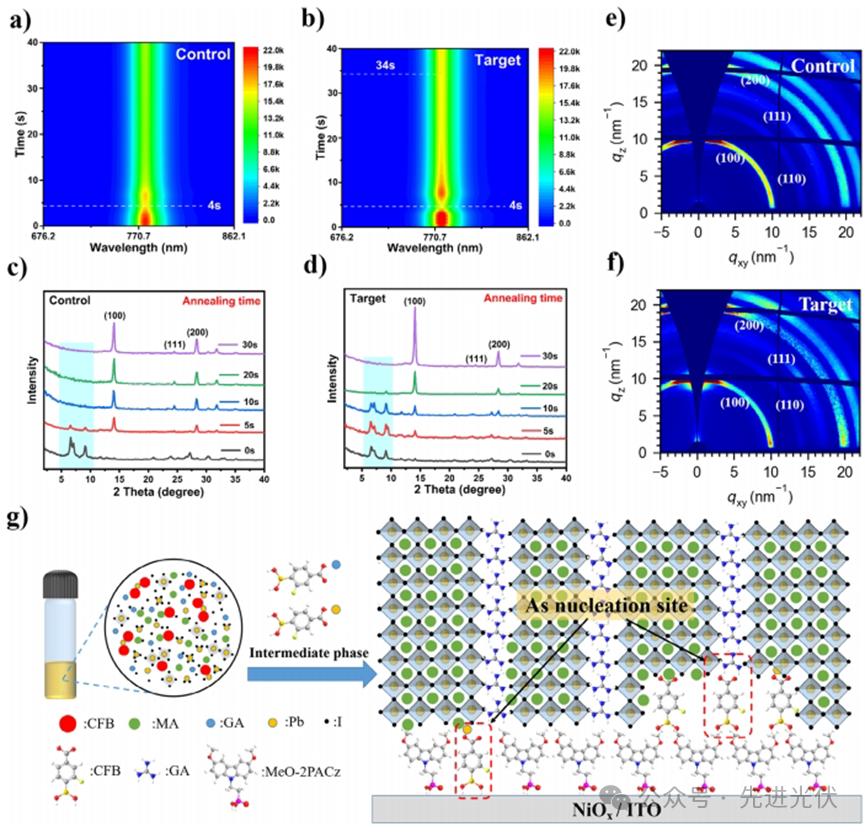

Figure 5 分析与介绍此图揭示了CFB调控结晶动力学的分子机制。原位PL（图a,b）显示CFB薄膜在退火初期（20–34 s）出现诱导期，PL强度先降后升，对应中间相（CFB-PbI₂-DMF）稳定晶核形成及缺陷钝化过程。原位XRD（图c,d）捕获到CFB延长中间相寿命（>30 s vs. 对照组5 s），延缓钙钛矿相变。GIWAXS（图e,f）显示CFB增强（100）/（200）晶面衍射强度（提高2.3倍），诱导晶体沿垂直基底取向生长。示意图（图g）阐明CFB通过Pb-O配位形成模板化中间相，双向调控气-液界面成核（抑制随机生长）和基底界面外延（促进取向附着），最终获得高取向晶粒。

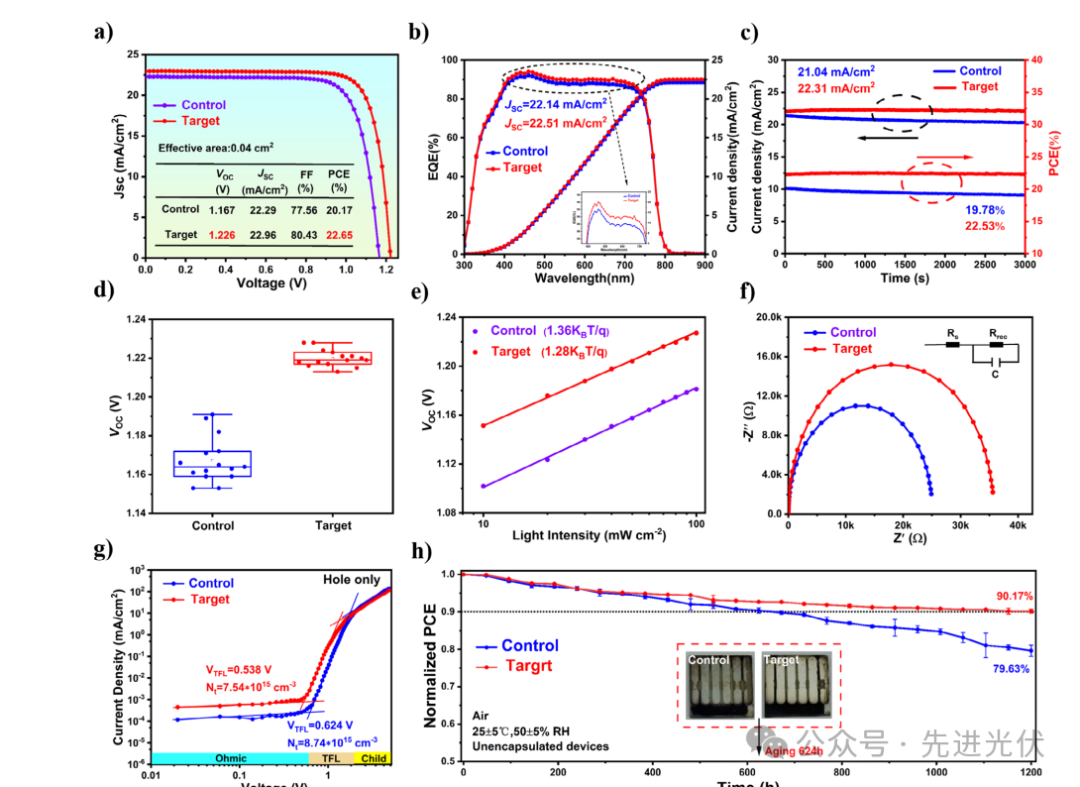

Figure 6 分析与介绍该图展示了CFB对器件性能与稳定性的全面提升。J-V曲线（图a）显示CFB器件效率达22.65%（Voc=1.226 V，Jsc=22.96 mA/cm²，FF=80.43%），较对照组（20.17%）提升12.3%，EQE积分电流匹配Jsc验证数据可靠性。MPP追踪（图c）表明CFB器件3000秒后效率保持率>99.5%。载流子动力学分析（图d-f）揭示CFB降低陷阱密度（7.54×10¹⁵→4.21×10¹⁵ cm⁻³）并延长载流子寿命（0.79→1.12 μs），对应能损降至0.38 eV。图h的长期稳定性显示：未封装CFB器件在湿热环境（85°C/85% RH）下1200小时保持90.17%初始效率，归因于氟化表面增强疏水性（接触角108°→121°）及晶界钝化抑制相分离。
结论展望
本研究通过理性设计双功能稳定剂CFB，成功破解了低维钙钛矿前驱体溶液的老化难题，实现了22.65%的高效率与42天的长效储存稳定性，显著提升了器件制备的重复性与可靠性。CFB分子通过协同的质子调控、氢键网络与配位作用，为多维降解途径提供了全面解决方案。该工作不仅深化了对钙钛矿前驱体老化机制的理解，也为未来高性能、高稳定性钙钛矿光电器件的分子设计与工程化应用提供了重要借鉴。
文献来源
Wang, Z., Gao, Y., Du, C., Li, D., Xing, Z., Hu, X., Hu, T., Chen, Y. Dual-Functional Molecular Stabilization of Spacer Cation-Mediated Aging Dynamics in Low-Dimensional Perovskite Precursors Enables Efficient Solar Cells. Angew. Chem. Int. Ed. 2025, e202512147.https://doi.org/10.1002/anie.202512147
仅用于学术分享，如有侵权，请联系删除。
