文章概述

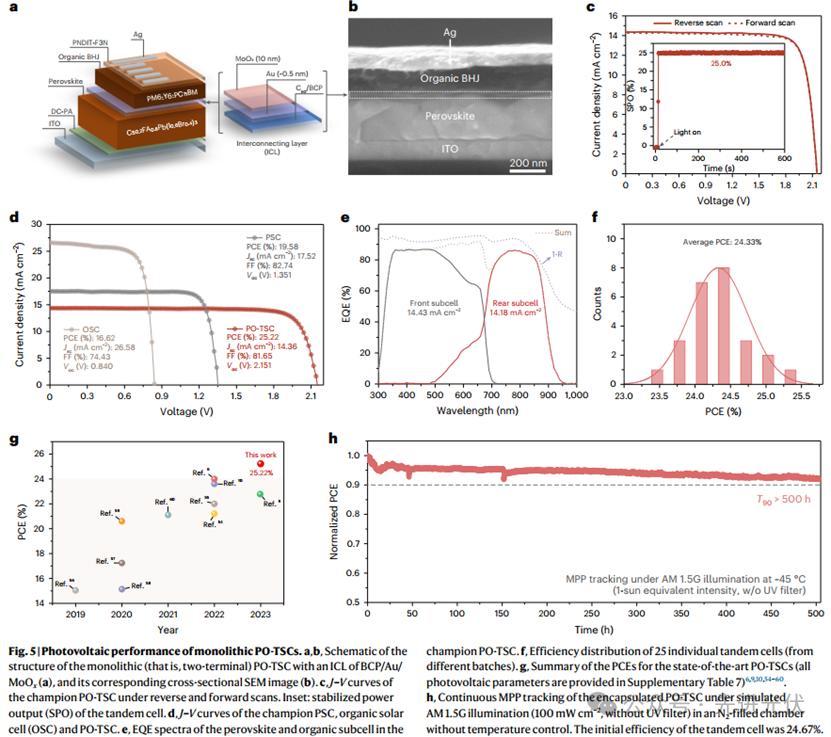

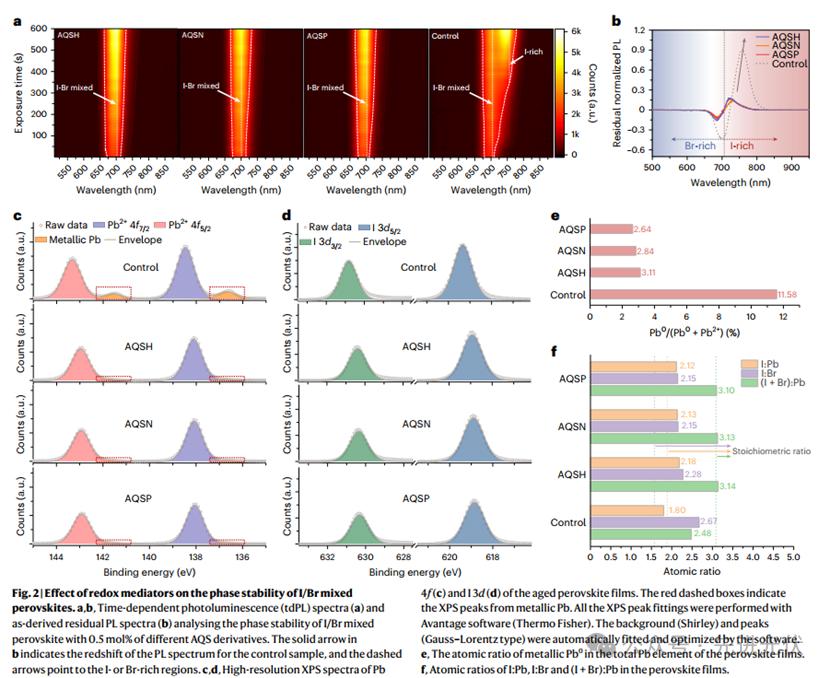

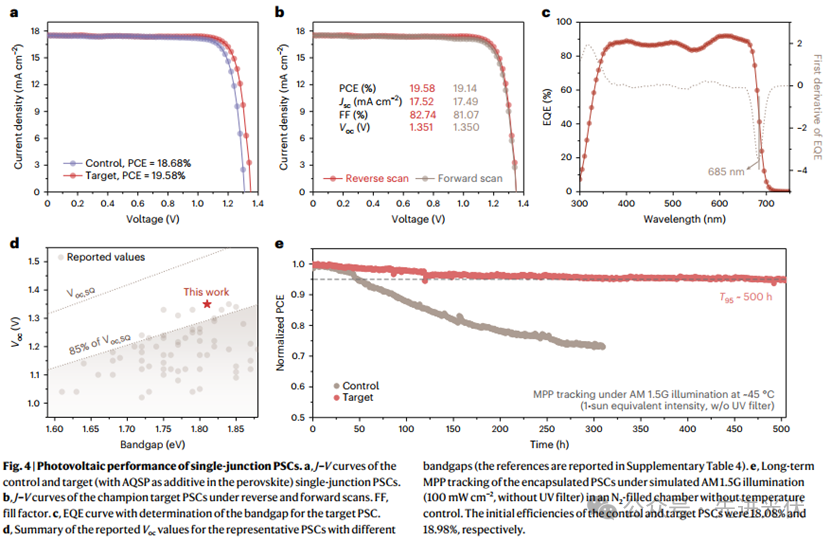

本研究设计了一系列基于蒽醌(AQ)的氧化还原介体(如AQSH、AQSN、AQSP)，通过选择性还原碘(I⁰)和氧化金属铅(Pb⁰)，同时钝化缺陷，有效抑制了宽禁带钙钛矿(1.81 eV)的卤化物相分离。单结太阳能电池效率达19.58%(Voc=1.351 V)，500小时MPP运行后保持95%初始效率。进一步构建钙钛矿-有机叠层电池，效率达25.22%(认证24.27%)，T90>500小时，兼具高效率和长期稳定性。
创新点分析

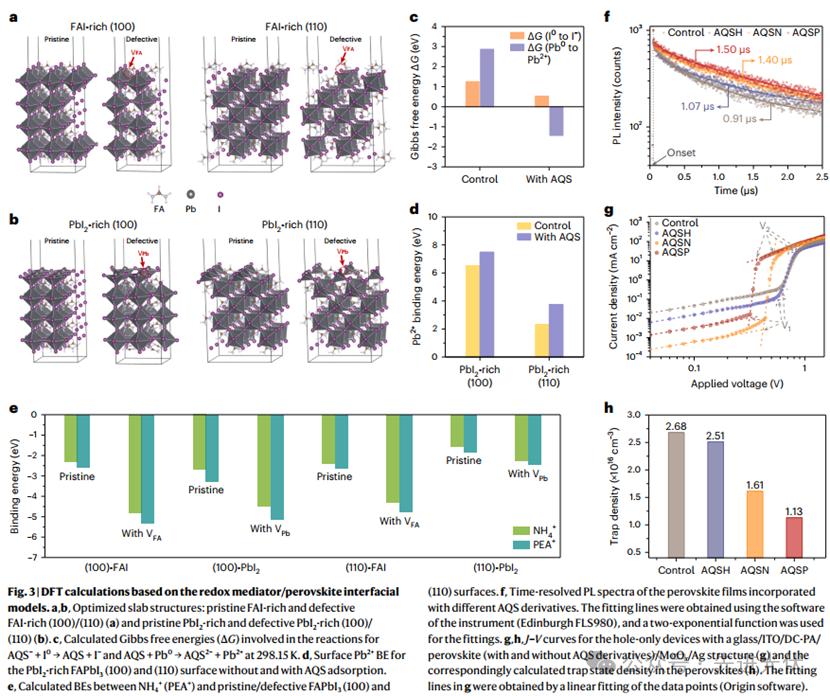

1)在蒽醌-2-磺酸盐(AQS)骨架上引入-SO₃⁻基团，调控氧化还原电位，实现Pb⁰氧化与I⁰还原的协同作用。

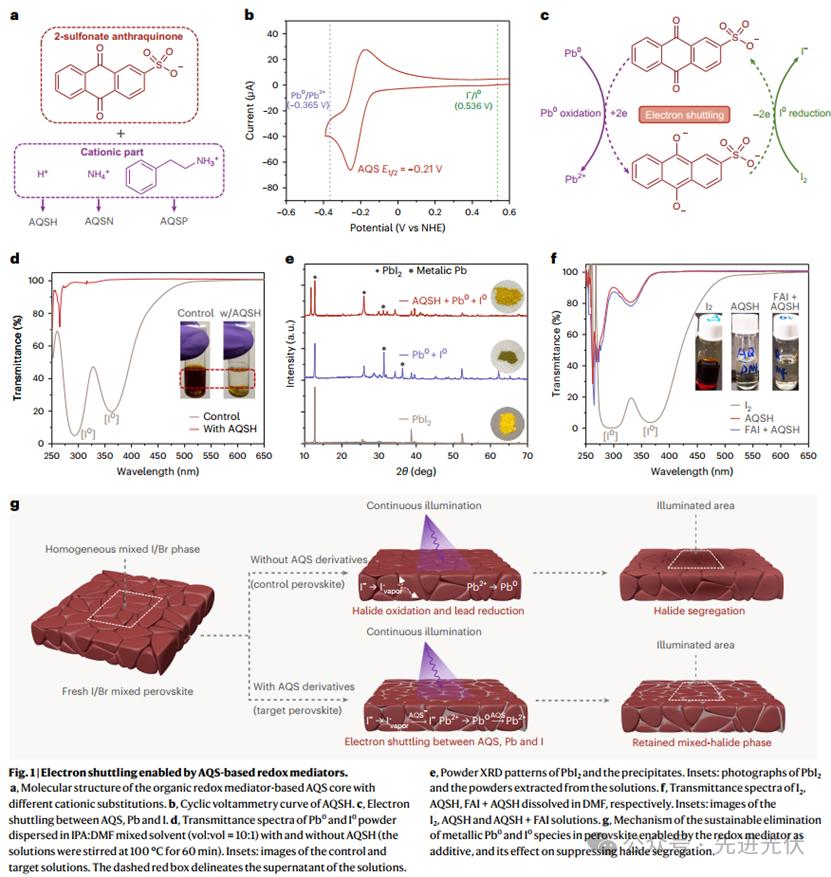

2)提出“电子穿梭”机制：AQS介导Pb⁰→Pb²⁺和I⁰→I⁻的循环反应，阻断卤化物迁移路径。

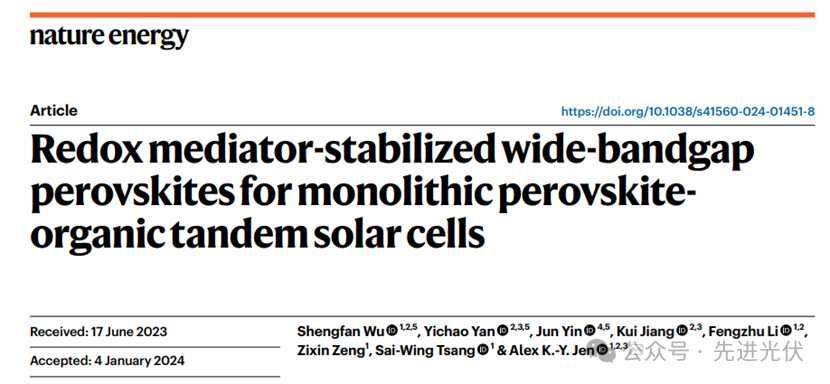

文章来源
https://doi.org/10.1038/s41560-024-01451-8
索比光伏网 https://news.solarbe.com/202509/11/50008256.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
然而，在水合手性液晶体系中实现钙钛矿纳米晶的双手机性圆偏振发光仍面临挑战，主要因其易受水分诱导降解和液晶有序性破坏的影响，从而限制了发光效率、结构完整性和手性光学调控能力。重要的是，通过设计非对称双层结构的反射特性，该复合材料可实现依赖观察方向的双手机性圆偏振发光。
我们揭示了掺杂机制，并证明此类掺杂剂可将钙钛矿/OSC异质结处的空穴提取效率提升45%。使用金属茂盐掺杂剂的钙钛矿/OSC光活性层，相比使用传统LiTFSI基掺杂剂的薄膜，对湿气诱导降解的耐受性显著增强。显著增强器件界面稳定性与空穴提取金属茂盐掺杂剂及其反应副产物中性二茂铁能有效钝化钙钛矿表面，诱导能带弯曲并形成表面杂化态，从而提升空穴提取效率。
本文苏州大学袁建宇等人报道了一种高效的原位熵配体工程策略，使用双磷酸酯来提升有机-无机杂化FAPbI量子点的分散性和电荷传输性能。研究亮点：效率突破：认证效率达18.23%通过DEHP熵配体工程，量子点太阳能电池实现18.68%的最高效率，是目前报道的最高效率之一，彰显该策略在提升器件性能方面的强大潜力。
可印刷的后电极是钙钛矿太阳能电池规模化应用的关键技术。碳电极在n-i-p结构中已广泛应用，但其在p-i-n结构中的应用因界面能量失配而受限。
兼具高光电效率与机械弹性的有机太阳能电池对于可穿戴设备至关重要。本文天津大学叶龙等人引入一种广泛适用的策略，使用弹性体SEEPS，其通过精细调节与受体的相容性来实现OSCs的增韧。SEEPS诱导显著的次级弛豫以耗散应变能，使断裂应变提高超过11倍。
AP中的硫代羧酸盐基团可强螯合欠配位Pb，钝化缺陷并抑制铅泄露；其含氮部分与I形成氢键，抑制碘空位形成。本工作证明了AP作为高效界面调控剂的有效性，并为稳定高效全无机PSCs的多功能分子工程提供了新思路。高效缺陷抑制与能级优化：AP处理显著提升薄膜结晶质量、降低陷阱态密度，并优化钙钛矿/空穴传输层能级对齐，实现高达22.16%的转换效率与1.29V的高开路电压。
室温亚埃级成像揭示了量子点中卤化铅钙钛矿晶格固有的原子特征与八面体倾斜，表明其在受热扰动前已处于预倾斜的低对称性状态。这些发现揭示了钙钛矿量子点本征的结构柔性，并为优化量子点在各类光电器件中的稳定性与效率提供了一种可扩展的后合成处理方法。
近年来，随着自组装分子的应用，倒置钙钛矿太阳能电池的效率迅速提升，但SAM分子易脱附的问题严重制约了器件稳定性。本研究华东师范大学李晓东和方俊锋等人引入功能化的氧化铟锡纳米颗粒，以促进并增强SAM在基底上的自组装。与ITO基底上传统物理吸附、易脱附的OH不同，INPs上的OH基团键合稳定，能耐受溶剂冲洗和长期老化，从而抑制器件老化过程中SAM的脱附。
协鑫集成GTC钙钛矿叠层电池技术实现重大突破，经国家光伏质检中心权威认证，其光电转换效率已达到33.31%。这些突破的背后，是协鑫集成坚守“长期主义”以来，在钙钛矿叠层技术研发上孜孜不倦的努力以及深厚的技术积淀。截至目前，协鑫集成已构建覆盖底层器件结构、关键界面材料、核心工艺及测试标准的完整专利体系，更牵头制定BC钙钛矿叠层电池测试协议，填补全球行业空白，从源头上掌握了技术话语权。
近日，国家知识产权局信息显示，中建材浚鑫科技有限公司申请一项名为“一种超高效异质结与钙钛矿叠层光伏组件”发明专利，申请公布号：CN121038506A，申请日期为2025年8月,申请公布日2025年11月28日。
在“双碳”战略引领下，我国光伏技术创新再迎里程碑进展。近日，南京大学谭海仁教授课题组联合仁烁光能产业化团队，在清洁能源关键核心技术研发中取得重大突破。其研制的平米级商业化钙钛矿光伏组件，不仅实现了绿色环保制备，更在转换效率与产品可靠性方面双双达到世界领先水平。
