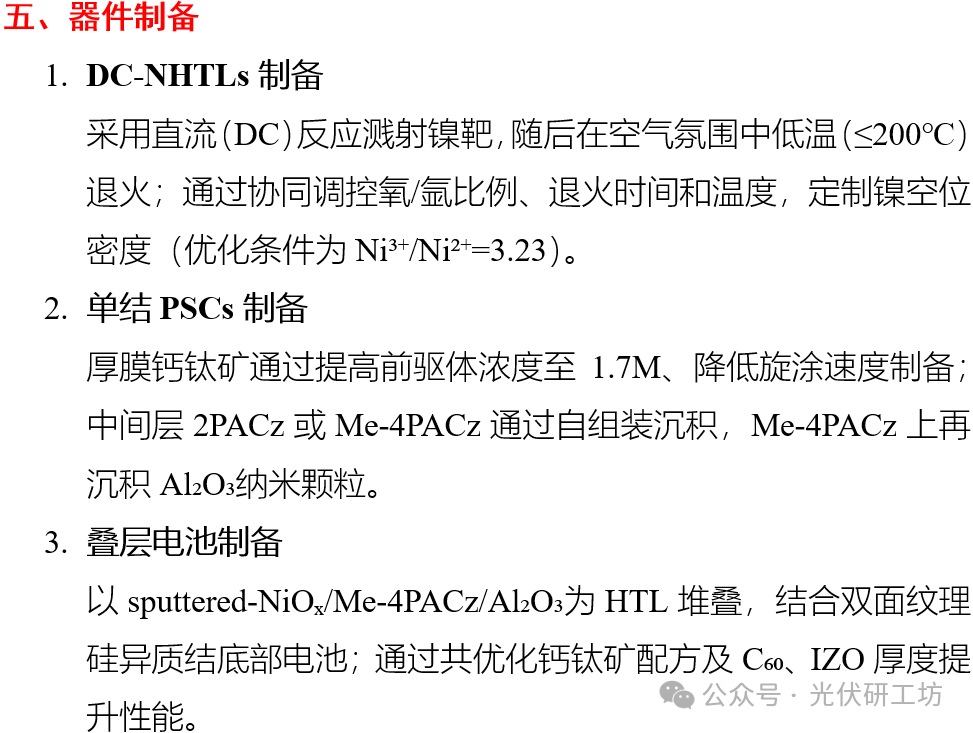

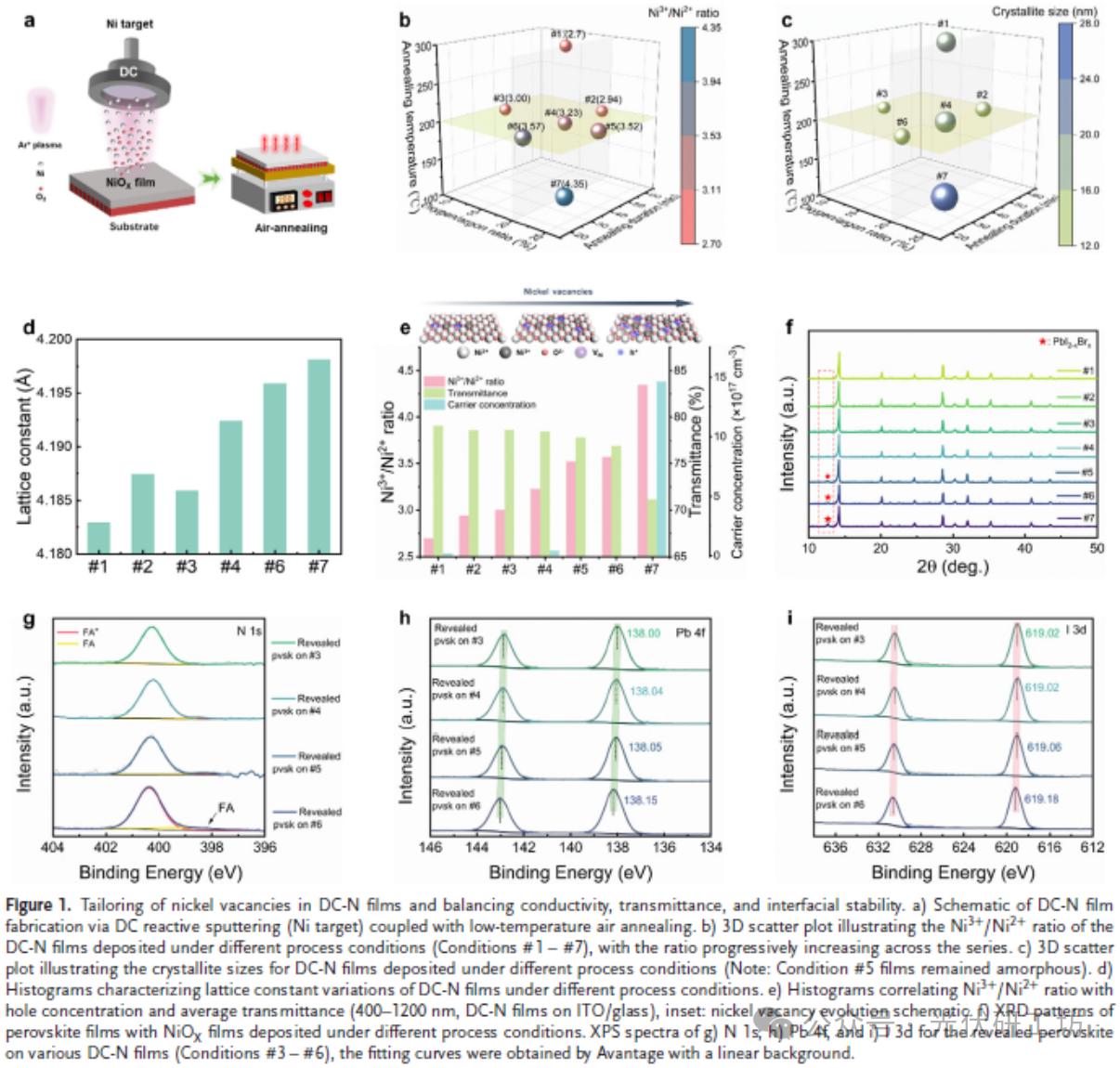

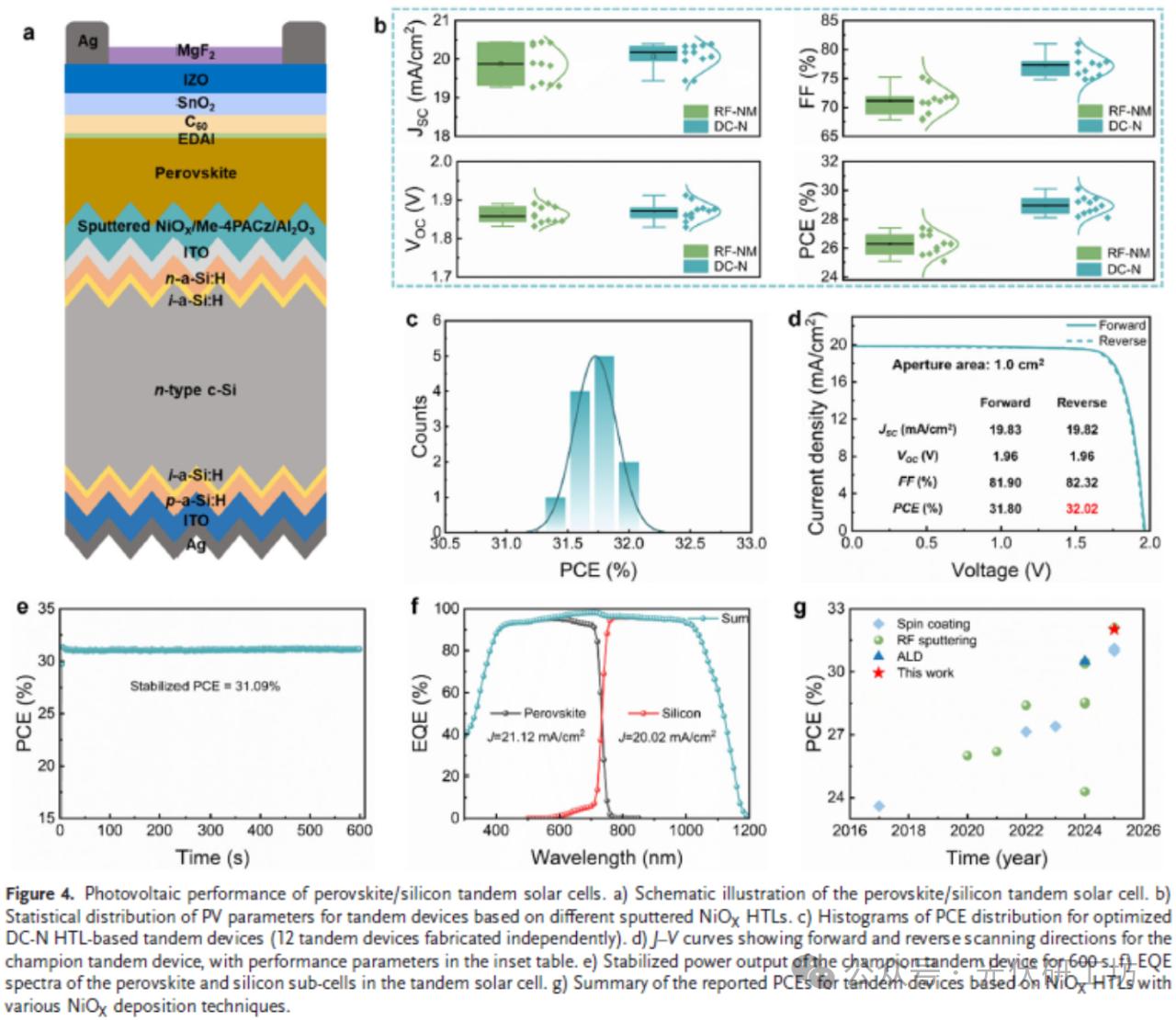

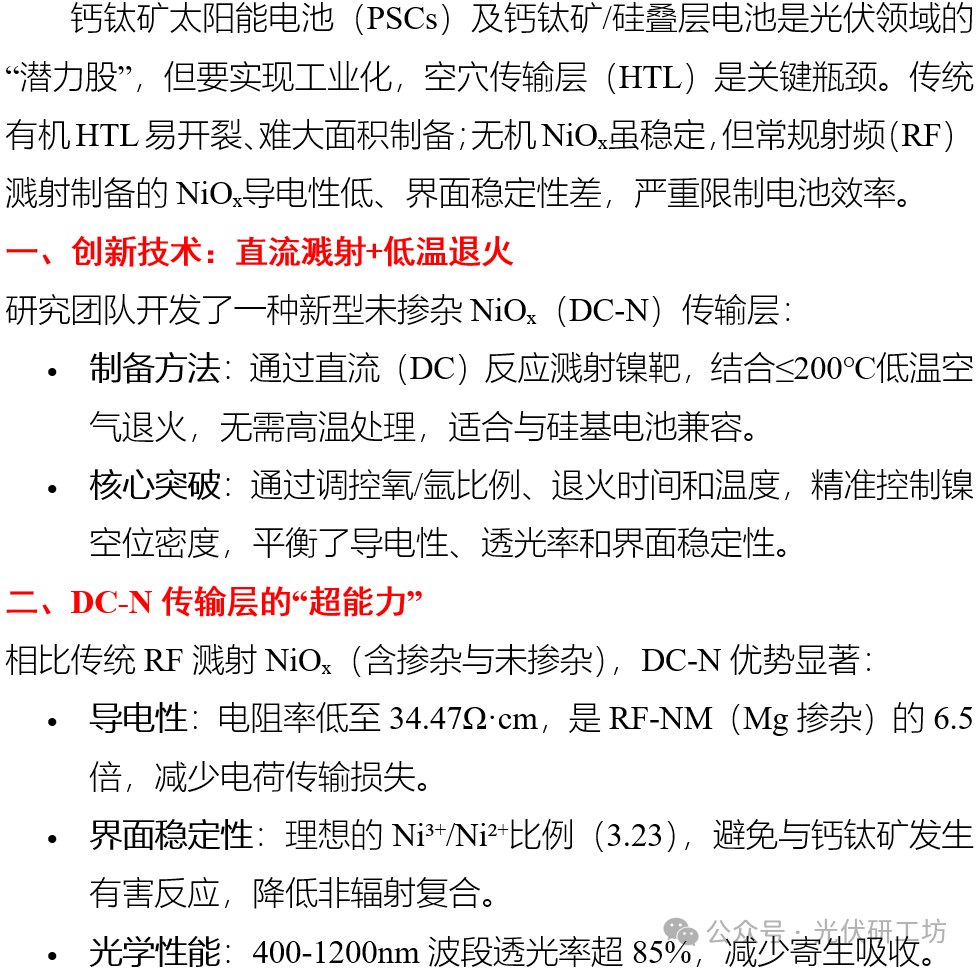

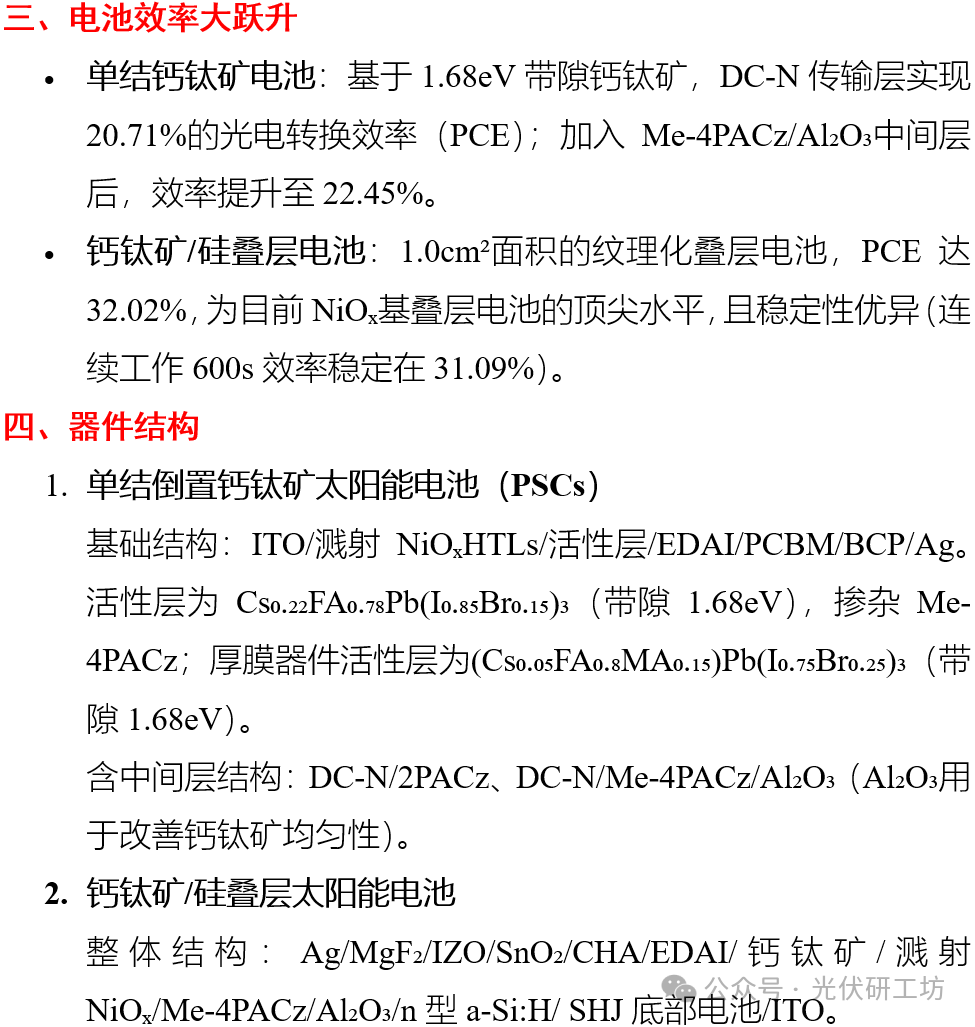

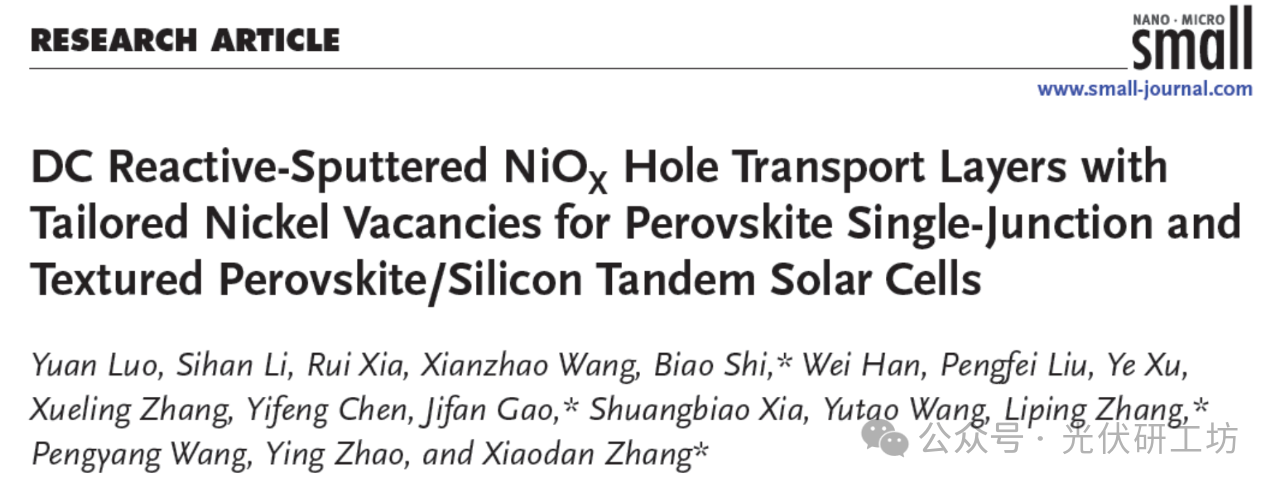

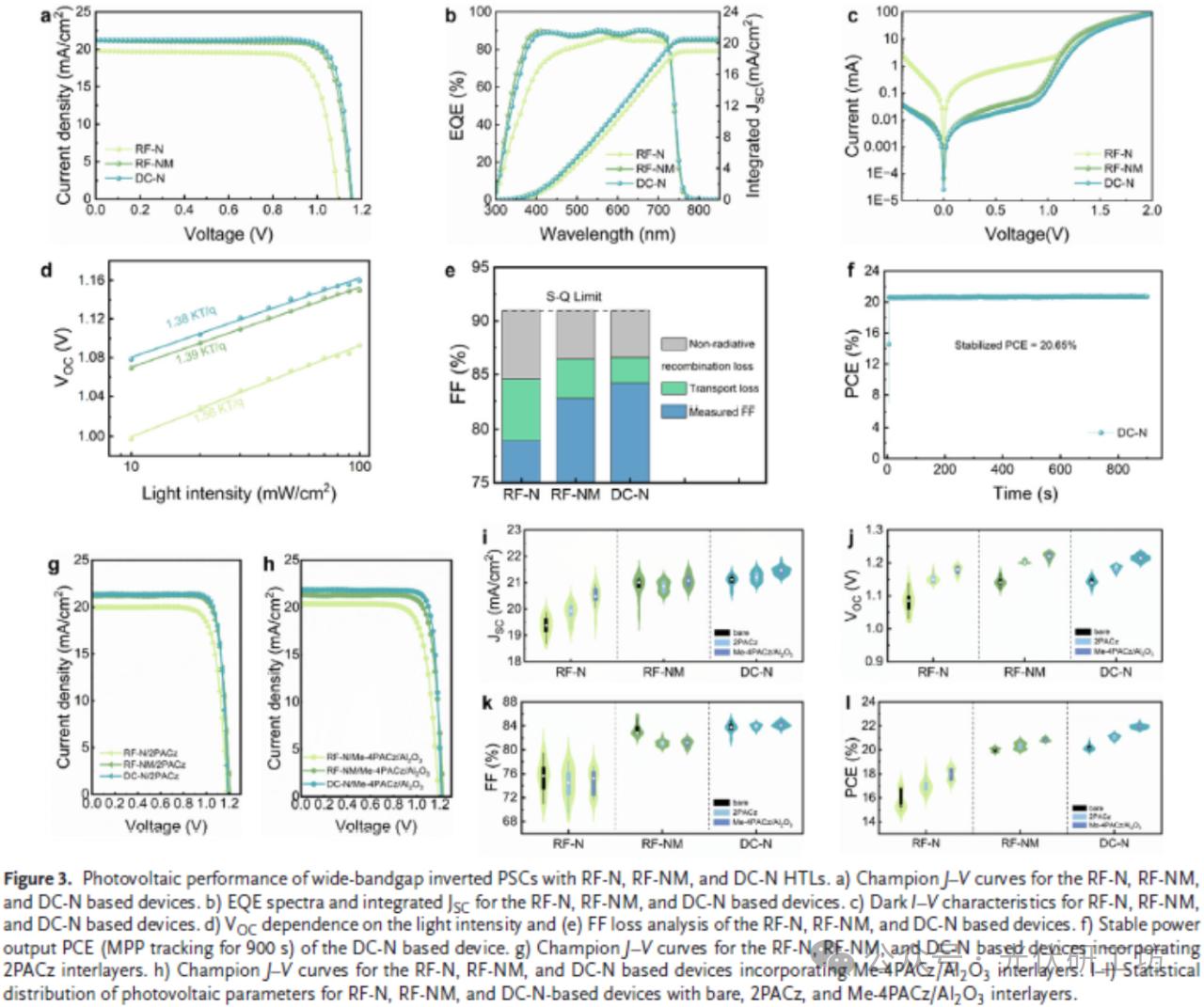

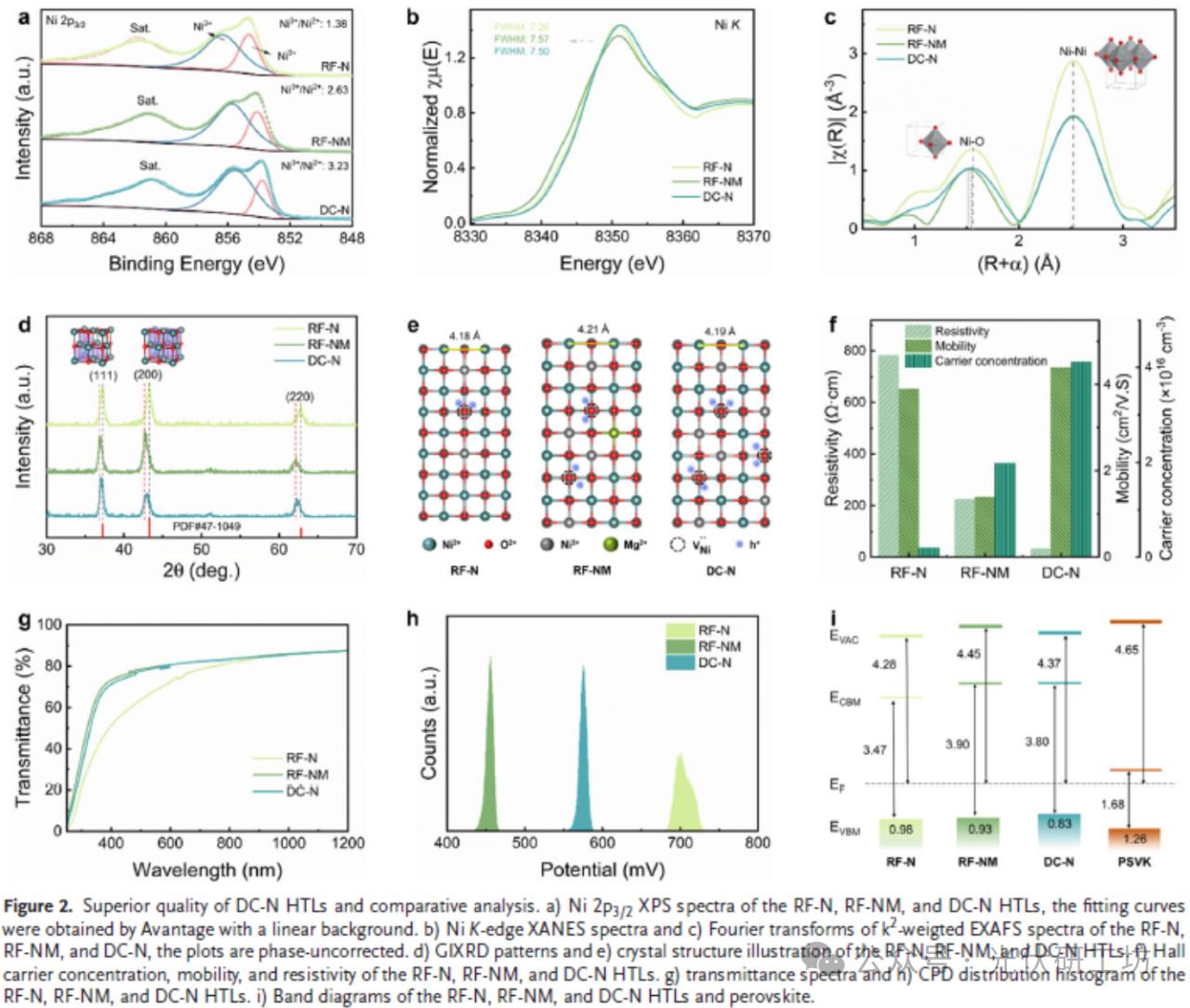

突破钙钛矿电池效率瓶颈！新型 NiOₓ传输层技术来了，直流反应溅射 NiOₓ，镍空位调控优化钙钛矿电池传输层

近日，东方电气集团所属东长研究院、东方光能联合攻关打造的5千瓦钙钛矿-晶硅两端叠层光伏户外实证示范电站在甘肃酒泉正式投运，标志着我国新一代高效光伏技术从实验室研发阶段向户外规模化实证示范实现关键突破。

西安交通大学梁超等人提出一种原位双界面调控策略：在前驱体溶液中引入平面刚性电子给体四硫富瓦烯（TTF）。TTF与锡-铅钙钛矿前驱体组分间的电子给-受相互作用，辅以TTF原位自组装在钙钛矿体相及上下界面的双重富集，协同调控结晶动力学、均化Sn氧化态、促进载流子在体相与双界面处的抽取与输运，并稳固钙钛矿晶格。

近日，东方电气集团所属东方光能、东长研究院联合攻关打造的5千瓦钙钛矿-晶硅两端叠层光伏户外实证示范电站在甘肃酒泉正式投运，标志着我国新一代高效光伏技术从实验室研发阶段向户外规模化实证示范实现关键突破。针对钙钛矿材料的高温敏感性，团队采用了适配叠层电池的低温串焊与封装技术，有效降低热应力对钙钛矿层的损伤，成功研制出2384毫米×1303毫米钙钛矿-晶硅两端叠层光伏组件，实现从研发向工程示范的跨越。

钧达股份与尚翼光电的战略合作交流引发行业广泛关注，双方签署合作协议，标志着这家光伏电池龙头公司正式跨界切入太空能源赛道，钙钛矿电池技术在太空场景的应用产业化进程加速推进。钧达股份则拥有成熟的光伏产业化能力与深厚的钙钛矿技术积淀，双方构建的“技术研发-在轨验证-产业化落地”协同机制，将加速钙钛矿电池从地面技术向太空应用的转化。

最终，最优WBGPSC实现了VOC=1.29V、JSC=20.0mAcm、FF=82.8%和PCE=21.27%，对应Shockley–Queisser电压极限的92.8%。这些结果表明，协同缺陷钝化与能级调控对于释放WBG钙钛矿的完整电压潜力均至关重要。研究亮点：突破性电压表现：通过协同表面处理，宽禁带钙钛矿电池开路电压达1.29V，实现Shockley–Queisser理论极限的92.8%，为同类器件中最高之一。高效叠层集成：经处理的宽禁带钙钛矿作为顶电池，与硅底电池组成叠层器件，实现26.8%的光电转换效率与1.91V的高开路电压，展示其在实际叠层光伏中的应用潜力。

本研究中山大学毕冬勤等人首次设计并引入一种新型SAM分子——9--9H-咔唑，其具有共轭邻苯二酚锚定基团，应用于锡-铅钙钛矿电池中。此外，DOPhCz加速空穴提取并减少器件工作过程中的化学扰动。应用于全钙钛矿叠层电池时，效率达到28.30%。高效稳定全钙钛矿叠层电池：基于DOPhCz的Sn-Pb子电池效率达24.17%，全钙钛矿叠层效率达28.30%；在最大功率点连续运行500小时后仍保持80%初始效率，界面与运行稳定性显著优于2PACz体系。

FASCN促进钙钛矿晶粒长大，PDAI减少表面缺陷，共同抑制非辐射复合并提升电荷提取效率。进一步通过三元富勒烯混合物优化电子传输层，改善能级对齐并降低界面能量损失，使小面积器件的开路电压从1.41V提升至1.60V，能量转换效率达9.4%。该系统太阳能-氢能转换效率达6.5%，是目前报道的单吸收体PV-EC系统中最高值。单吸收体水分解效率创纪录：将优化后的1.0cm器件集成于PV-EC系统，实现6.5%的太阳能-氢能转换效率，为目前单吸收体光解水系统最高值。

论文概览宽带隙钙钛矿的稳定性是实现高效钙钛矿/硅叠层光伏器件的关键，但由于宽带隙钙钛矿中卤化物偏析导致的不稳定性仍然是一个重大挑战。结论展望本研究创新性地提出了一种离子位点竞争策略，通过精心设计的多Cl-源前驱体组分优化，实现了Cl离子在钙钛矿晶格与间隙位点的可控分布。

论文概览宽带隙钙钛矿太阳电池是叠层光伏器件的关键组成部分。然而宽带隙钙钛矿中较高的溴离子含量容易导致复杂的结晶过程和薄膜质量的降低。光稳定性测试中PA改性器件在1000小时连续光照老化后保持90.1%初始效率，远超对照组，证明2D钙钛矿通过结晶调控与相分离抑制实现钙硅叠层器件光电转换效率和长期稳定性的协同突破。这项工作为制备高质量宽带隙钙钛矿以及高性能钙硅叠层太阳能电池提供了重要的材料设计以及工艺路线指导。

宽带隙甲脒铅溴钙钛矿太阳能电池在单结吸收体实现无辅助光驱动水分解方面具有潜力。FASCN促进钙钛矿晶粒长大，PDAI减少表面缺陷，共同抑制非辐射复合并提升电荷提取效率。进一步通过三元富勒烯混合物优化电子传输层，改善能级对齐并降低界面能量损失，使小面积器件的开路电压从1.41V提升至1.60V，能量转换效率达9.4%。研究亮点：双重钝化协同增效：体相添加FASCN促进晶粒生长，表面处理PDAI钝化界面缺陷，显著抑制非辐射复合，开路电压提升至1.53V。

我们深入研究了BPAH对ETL能级和迁移率的影响，并揭示了其与发光层之间的强相互作用，有效钝化了发光层表面缺陷，促进了电荷传输与辐射复合。研究亮点：一分子双功能：BPAH实现ETL能级调控与界面钝化BPAH分子插入POT2T分子间隙，改善π-π堆叠，提升电子迁移率；其咪唑基团与发光层中未配位Pb配位，增强铅-卤键结合力，有效抑制卤离子迁移与界面缺陷。
