文章概览
针对钙钛矿太阳能电池（PSCs）从实验室走向产业化过程中面临的材料纯度低、工艺窗口窄与性能重复性差等核心挑战，日本京都大学与韩国成均馆大学联合团队系统评述了高纯度钙钛矿前驱体与电荷传输材料的合成与纯化策略及其对器件性能与稳定性的关键影响。文章指出，即使商业标注“99.999%”纯度的PbI₂仍可能含2000 ppm以上水分，而甲脒盐中的NH₄⁺杂质会显著诱导缺陷态形成。通过开发水相合成、溶剂配位前驱体与多功能界面分子等策略，可实现公斤级制备纯度超99.994%的FAPbI₃微晶，使器件认证效率突破25.3%，并在50°C持续光照下1000小时保持94%以上初始效率。该评论以“Synthesis and purification of materials for scalable perovskite solar cells”为题发表于Nature Synthesis，为钙钛矿光伏产业化提供了坚实的材料基础与工艺方向。
技术亮点
水相绿色合成：采用47 wt%氢碘酸环境低温合成δ-FAPbI₃微晶，通过精准去除Ca²⁺、Na⁺、K⁺等金属离子杂质，实现纯度>99.994%的前驱体公斤级制备。
溶剂配位前驱体：利用DMF、DMSO等溶剂与PbI₂或SnI₂形成固态配位复合物（如CH₃NH₃PbI₃·DMF），拓宽抗溶剂步骤工艺窗口，提升成膜均匀性与批次重复性。
多功能界面分子设计：开发三足/四足咔唑衍生物与三氮杂 Truxene 分子，通过磷酸基团定向修饰电极亲疏水性，实现与不同前驱体的界面兼容性与空穴提取优化。
窄分布空穴传输材料：通过反应调控顺序碳氮偶联反应，大规模合成分子量分布集中的聚三芳胺（PTAA）衍生物，提升对钙钛矿层的润湿性与亲和性。
核心观点
✅ 纯度决定性能：前驱体纯度直接影响钙钛矿半导体陷阱态密度、载流子迁移与复合速率，是器件重复性的首要决定因素。
✅ 水相合成引领绿色制备：水相法可实现公斤级高纯度钙钛矿微晶合成，兼具环保性与规模化潜力，是未来产业化的主流路径之一。
✅ 溶剂工程拓宽工艺窗口：溶剂配位前驱体降低工艺时序敏感性，提升大面积成膜均匀性与效率一致性。
✅ 分子设计兼容界面与规模：多功能界面材料与窄分布聚合物为空穴传输层的大规模制备与界面优化提供新材料体系。
深度解析

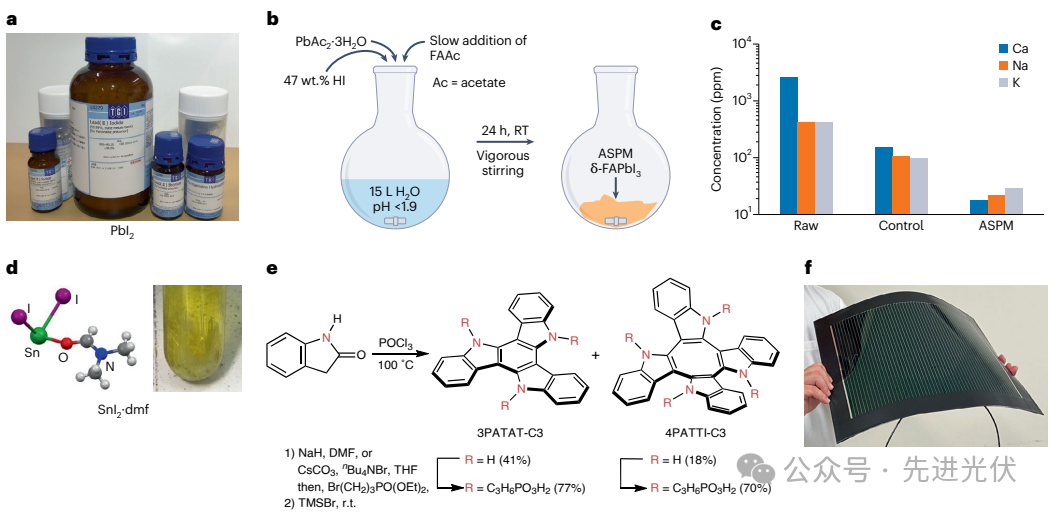

图1系统展示了钙钛矿太阳能电池关键材料的合成与纯化方法。该图通过五个子图（a-e）全面呈现了从原料提纯到器件集成的完整技术路线：图a显示商业化的高纯PbI2（99.999%）仍含2000ppm水分，通过升华纯化后显著提升了钙钛矿薄膜质量；图b展示公斤级水相合成甲脒碘化铅(FAPbI3)微晶的工艺流程，实现了绿色规模化生产；图c的杂质分析证实水相合成微晶纯度达99.994%，金属离子含量低于6ppm；图d介绍溶剂配位SnI2前驱体可有效抑制Sn4+杂质，改善锡基钙钛矿光电性能；图e展示三足/四足三氮杂蒄衍生物空穴传输材料的分子设计，其磷酸基团定向修饰电极表面润湿性。这些创新方法共同解决了钙钛矿太阳能电池产业化面临的原料纯度、工艺兼容性和界面稳定性等核心问题。
总结与展望
本文系统阐述了高纯度钙钛矿前驱体与功能材料在实现高效、稳定、可重复钙钛矿太阳能电池中的核心作用，指出水相合成、溶剂配位前驱体与多功能分子设计是推动产业化进程的关键技术路径。未来，需建立前驱体纯度的标准检测方法，开发原位监测技术，实现从“器件级优化”向“材料级控制”的转变，最终推动钙钛矿光伏技术的大规模实际应用。
文献来源
Wakamiya, A., Park, NG. Synthesis and purification of materials for scalable perovskite solar cells. Nat Synth (2025).https://doi.org/10.1038/s44160-025-00873-w
