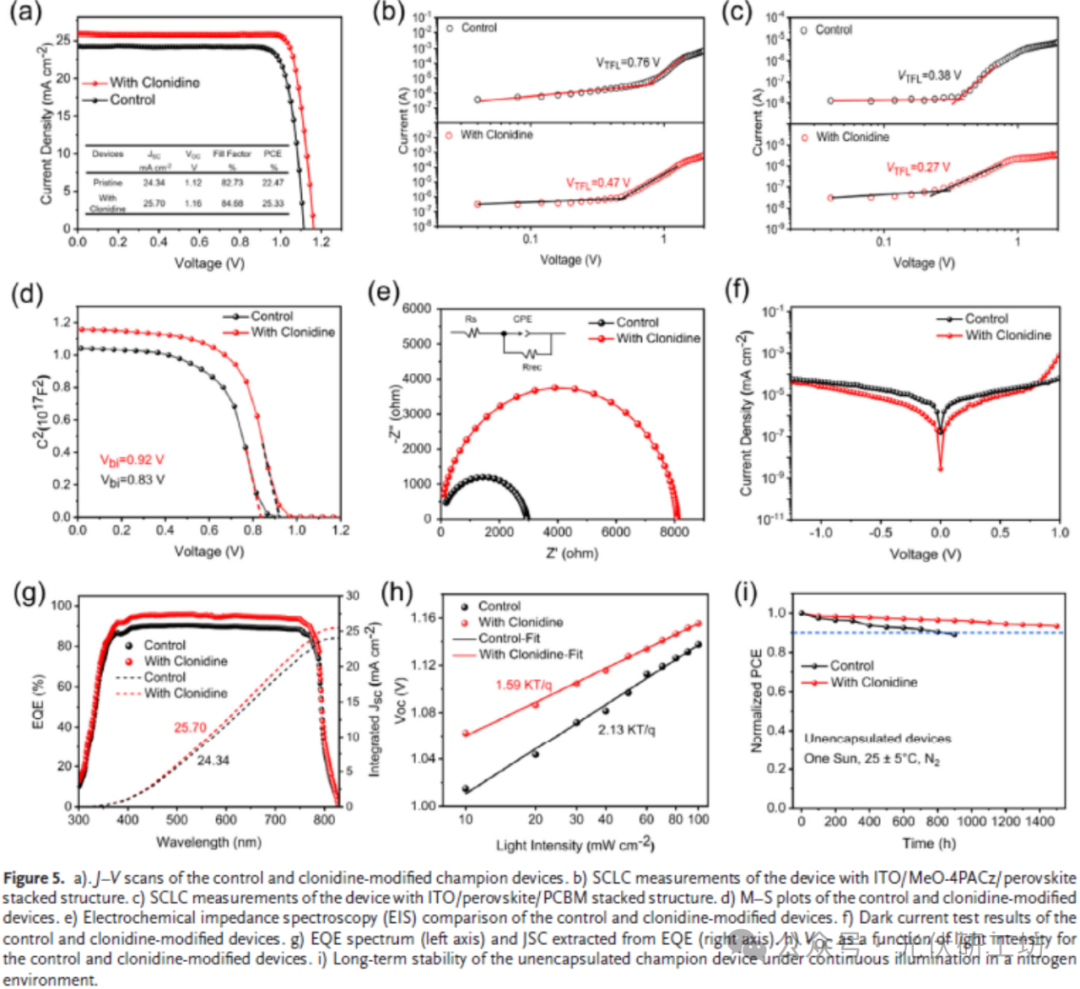

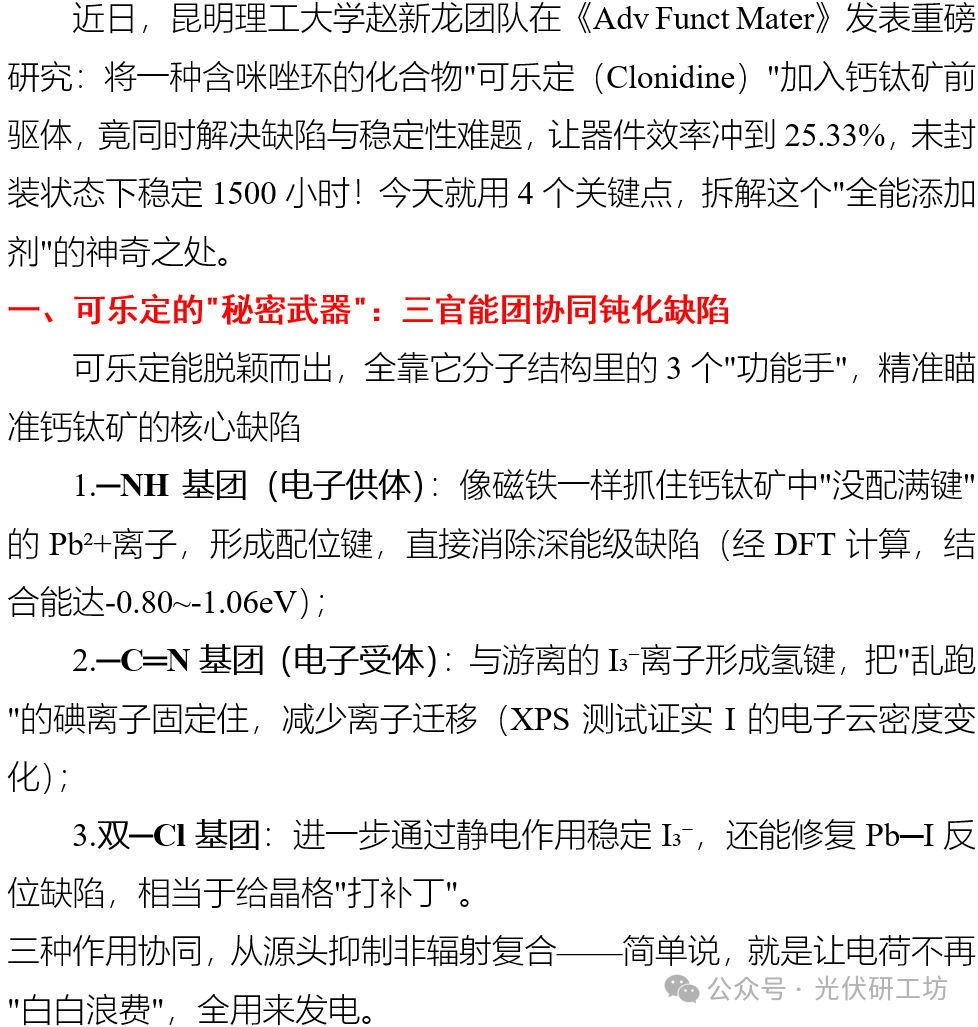

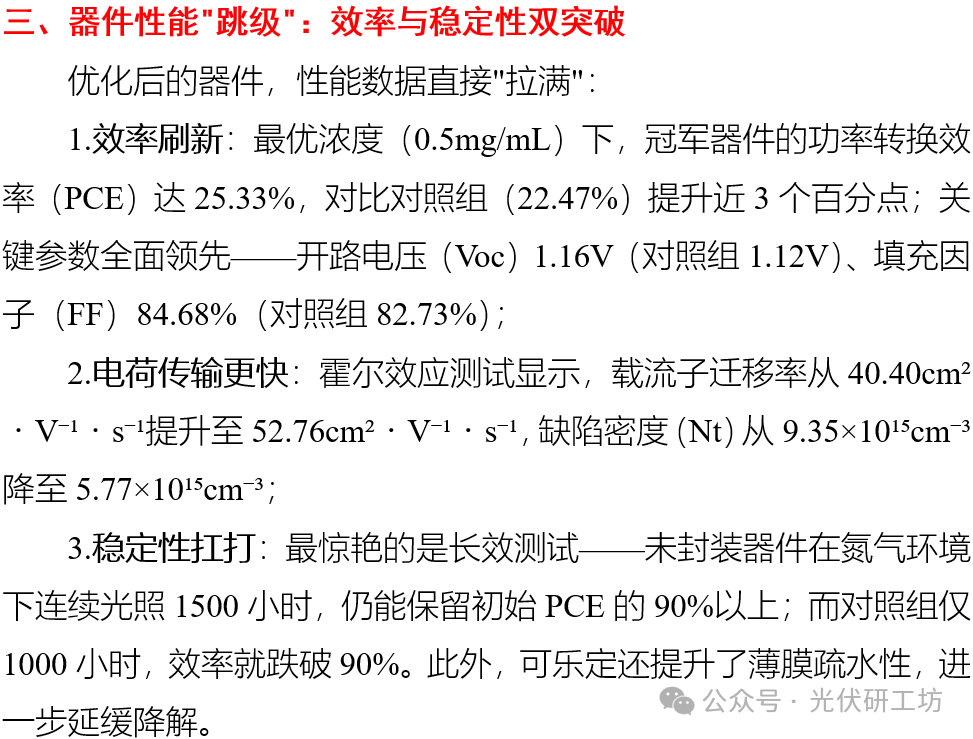

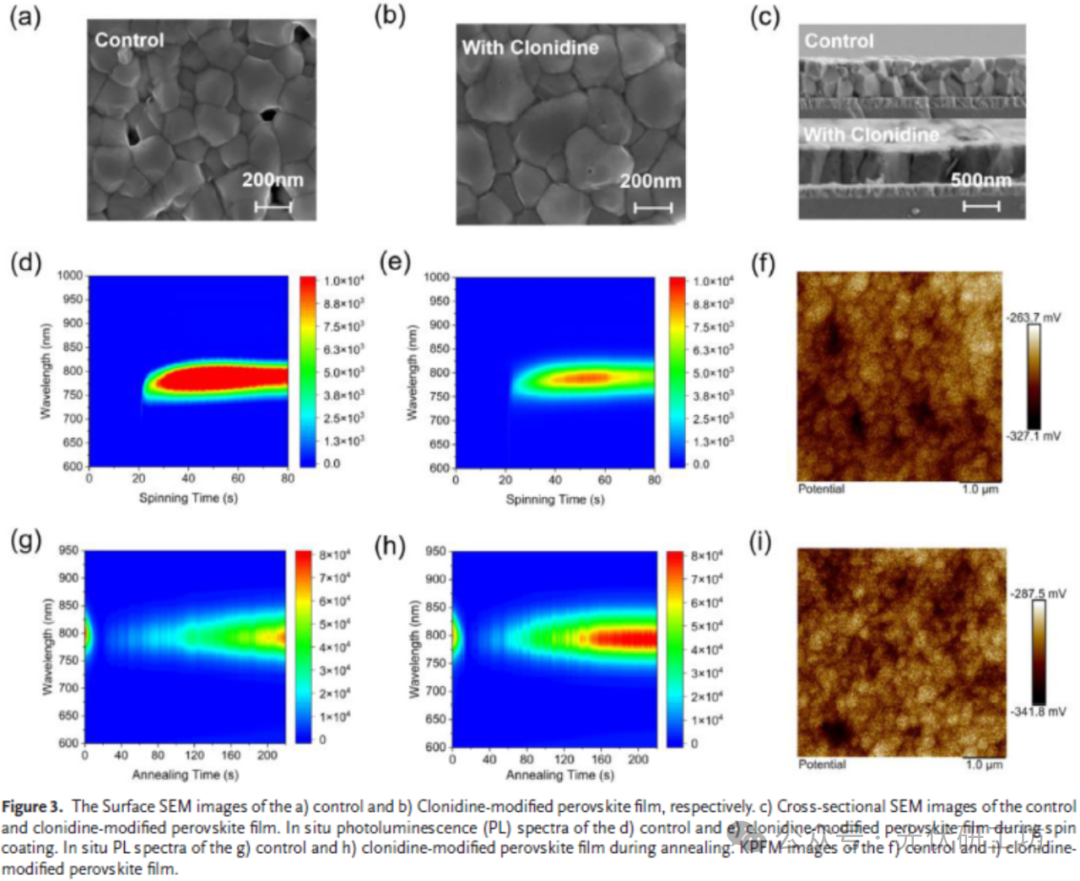

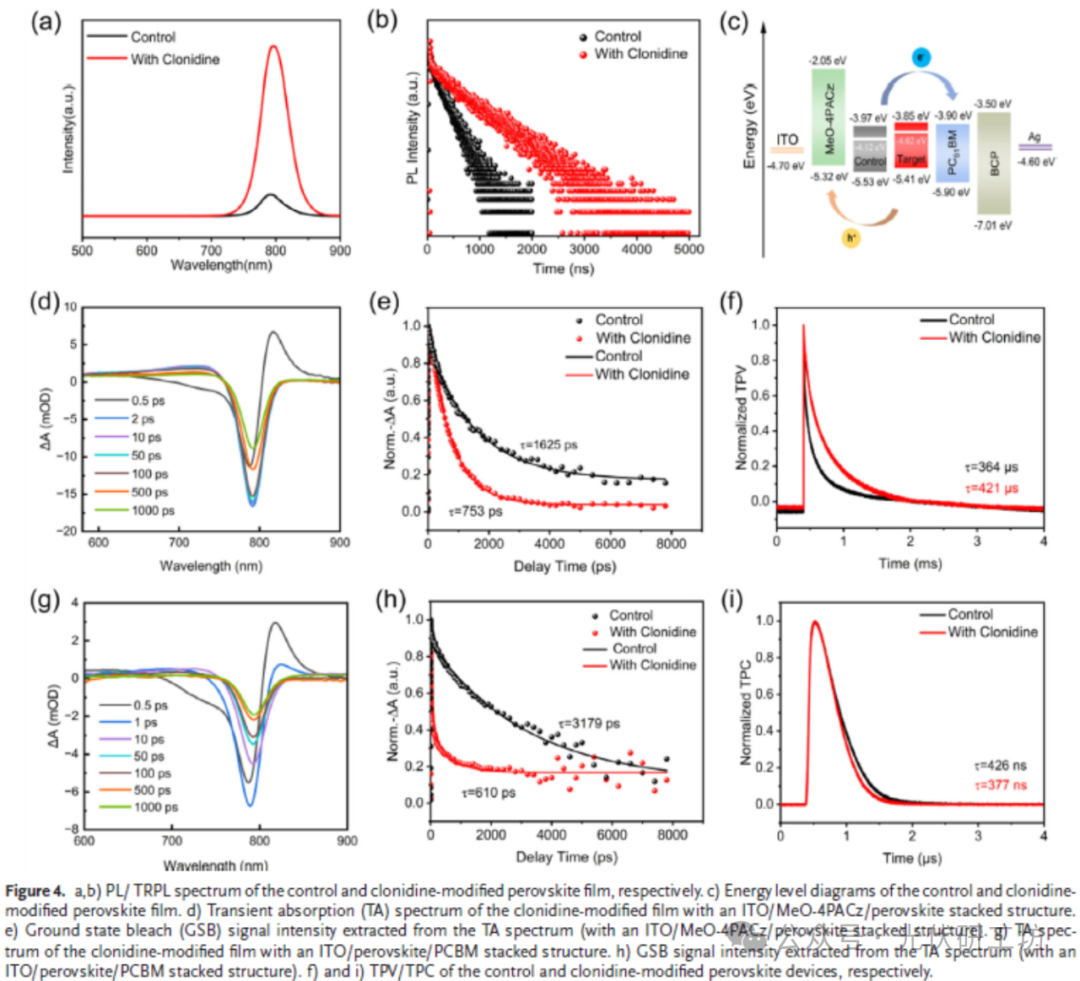

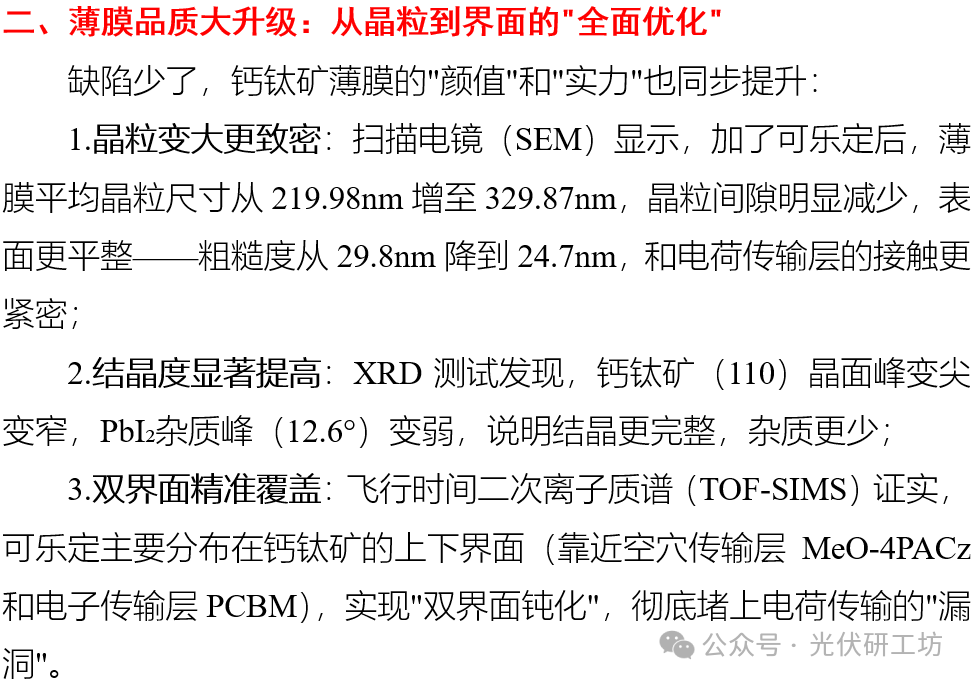

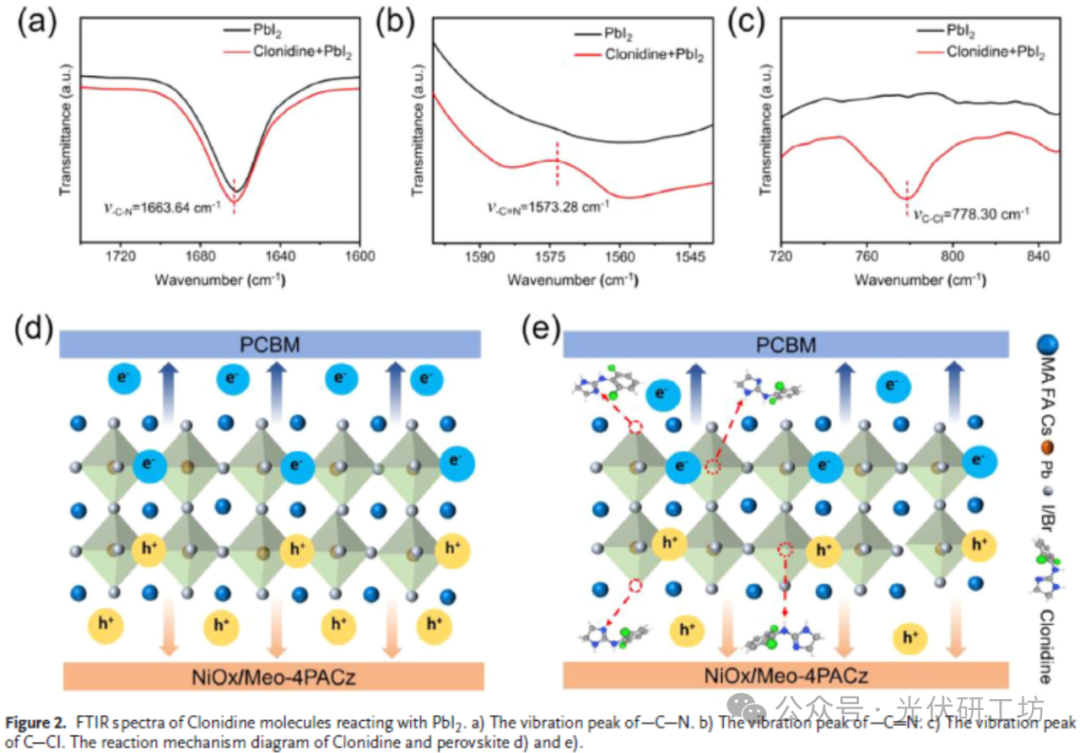

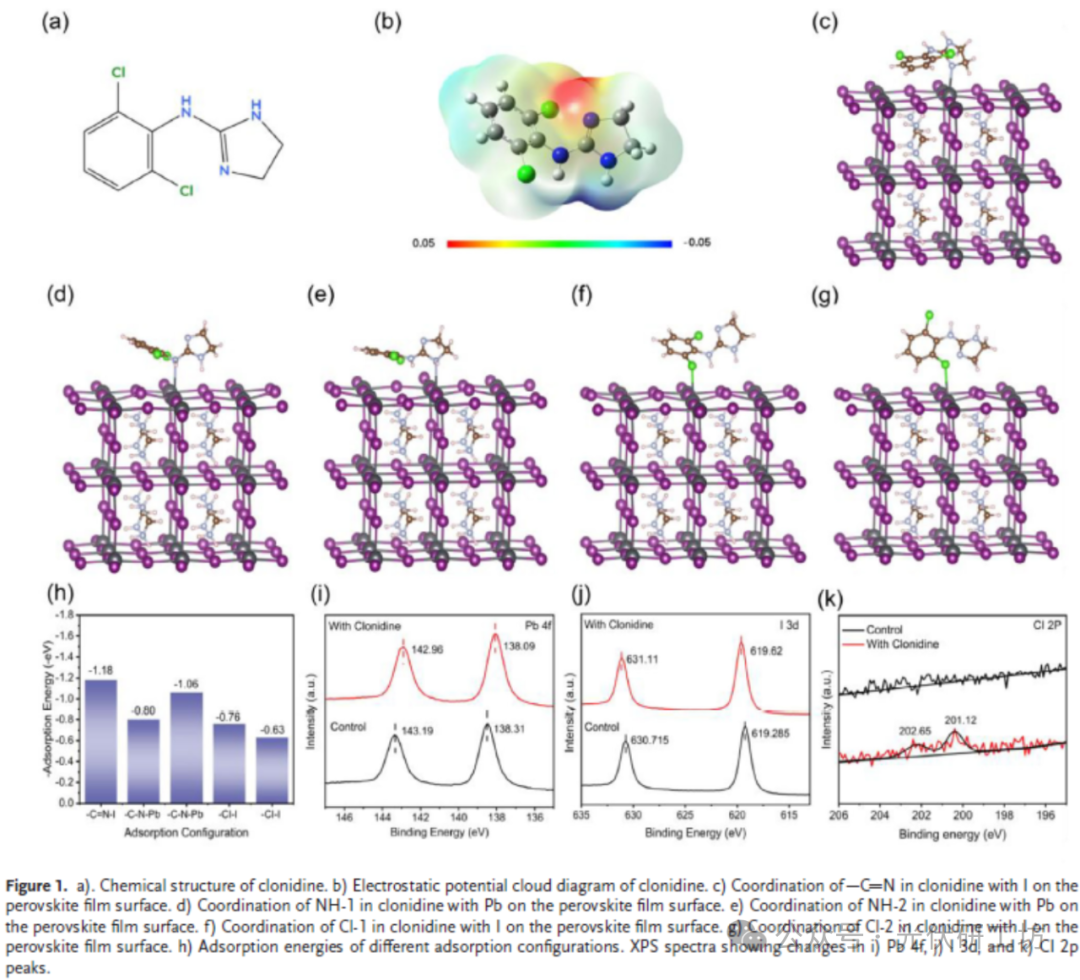

可乐定赋能钙钛矿太阳能电池：多官能团协同钝化技术实现 25.33% 效率与 1500h 长效稳定

5月17日消息，据国家知识产权局公开信息显示，中国电信股份有限公司正式提交一项钙钛矿领域技术专利，专利名称为《钙钛矿吸光层及其制备方法、太阳能电池及其制备方法》。本次技术在材料选用上实现双重优化，以锡基材料替代传统铅基原料，从源头降低污染风险，让钙钛矿电池更加绿色环保;同时搭配乙醛肟进行改性优化，有效改善电池性能，进一步提升钙钛矿太阳能电池的光电转换效率。

2026年5月13日，陕西师范大学赵奎、刘生忠、瑞典林雪平大学高峰共同通讯在Nature在线发表题为“Stereoelectronicmanipulationofligandsforperovskitesolarcells”的研究论文。该研究通过配体吸附拓扑结构的立体电子调控，协同解决了界面缺陷钝化与电荷传输的矛盾，实现高效且稳定的钙钛矿太阳能电池。这项研究为钙钛矿太阳能电池的界面设计提供了新范式，有望推动钙钛矿太阳能电池迈向商业化。配体立体电子调控策略钙钛矿太阳电池的光电性能和稳定性

二氧化锡是n-i-p结构钙钛矿太阳能电池中核心的电子传输层材料，但其界面缺陷引发的载流子复合与能级失配问题，严重制约了钙钛矿电池的商业化进程。致密交联的P-DADMAC网络可强化界面机械互锁作用，提升界面附着力与应力耗散能力；同时，P-DADMAC释放的氯离子可协同钝化钙钛矿埋底界面与SnO表面缺陷，诱导形成梯度n型能带弯曲。

截至报告期末公司已取得BC相关专利授权510件，其中发明专利330件，筑牢BC技术核心壁垒。与此同时，下一代超高效叠层技术储备保持行业领跑，经NREL权威认证的晶硅-钙钛矿叠层电池原型器件效率突破35.1%，大面积晶硅-钙钛矿两端叠层电池转换效率高达34.11%，为晶硅-钙钛矿叠层技术从实验室走向产业化应用夯实基础。

5月8日，江苏林洋能源股份有限公司与上海大屯能源股份有限公司在江苏启东正式签署战略合作协议。双方将围绕新能源全产业链展开深化合作，共筑绿色低碳发展新格局。上海能源党委书记、董事长张付涛表示，作为中煤集团的核心子公司，上海能源正加速推进“传统产业升级+新能源绿色转型”的双轮驱动战略。此次战略携手是林洋能源与上海能源强强联合、共推绿色发展的重要实践。

5月7日，新加坡驻成都总领事陈知恩先生一行到访通威全球创新研发中心及通威太阳能成都公司。随后，陈知恩总领事一行前往通威太阳能成都公司，参观通威光伏科技馆与零碳工厂。刘舒琪董事长对陈知恩总领事一行的到访表示热烈欢迎。通威长期关注全球能源转型及光伏产业发展趋势，愿与各界朋友持续加强沟通交流，共同探讨绿色能源发展机遇。

日前，慕光薄膜投建的山西省首条MW级钙钛矿太阳能电池中试线项目迎来重要节点：整体工程已从初步定型阶段稳步迈入全面竣工阶段，厂房建设严格按照设计标准推进，车间内部装修进入收尾。目前，项目各项建设正按计划有序推进。建成后，该产线不仅是慕光薄膜的首条，也将成为山西省首条钙钛矿太阳能电池MW级生产线——一条从工艺到环境都真正属于钙钛矿的专属产线。

国家知识产权局信息显示，苏州大学;苏州益恒能源科技有限公司申请一项名为“一种单晶钙钛矿薄膜的表面处理方法、钙钛矿电池及其制备方法”的专利，公开号CN121985709A，申请日期为2026年4月。本发明优化了单晶钙钛矿薄膜表面，同时提高了钙钛矿太阳能电池的光电转换效率和稳定性。

研究团队首次揭开了制约正式结构钙钛矿太阳能电池效率的关键物理“黑箱”，并创新性地提出连续梯度掺杂电子传输层设计。基于这一策略，团队研发的光伏器件经国际权威机构认证，获得了27.17%的稳态光电转换效率及27.50%的反向扫描效率，创造了正式结构钙钛矿光伏器件的最高光电转换效率纪录。

研究背景全无机钙钛矿太阳能电池因其优异的热稳定性和光照稳定性而备受关注，被认为是最具商业化前景的新一代光伏材料之一。该值为目前全无机钙钛矿四端叠层太阳能电池已报道的最高效率。该稳定性位于全无机钙钛矿太阳能电池稳定性报道的最高水平之列。相关研究成果以“Self-assembled1D/3Dheterojunctionenablesall-inorganicperovskite4-terminaltandemsolarcellswith21.54%certifiedefficiency”为题，发表于国际著名期刊《NatureCommunications》。

论文概要2026年4月22日，吉林大学董庆锋团队在《Joule》上发表了题为“Rapidepitaxialgrowthofperovskitehomojunctionsviathermalshockforair-processedphotovoltaics”的论文。本研究提出“溶剂介导热冲击外延”策略，在空气中首次实现了钙钛矿3D/3D同质结的快速外延生长。最终器件实现了25.58%的光电转换效率，为同质结钙钛矿电池最高报道值，并在高温高湿及长时间光照等严苛老化测试中展现出卓越的稳定性。图2A的极图初步显示新薄膜有极强取向。图5B的电流-电压曲线表明，PHJ器件的冠军效率达到25.58%，开路电压和填充因子均全面领先。
