二氧化锡(SnO₂)电子传输层(ETL)因其优异的光电性能已成为钙钛矿太阳能电池(PSCs)中最常用的ETL之一。化学浴沉积(CBD)是制备SnO₂ ETL的常用方法，但其主要挑战在于重复性差。阐明CBD过程中影响SnO₂生长的关键机制对于构建高质量、高重复性的SnO₂ ETL至关重要。

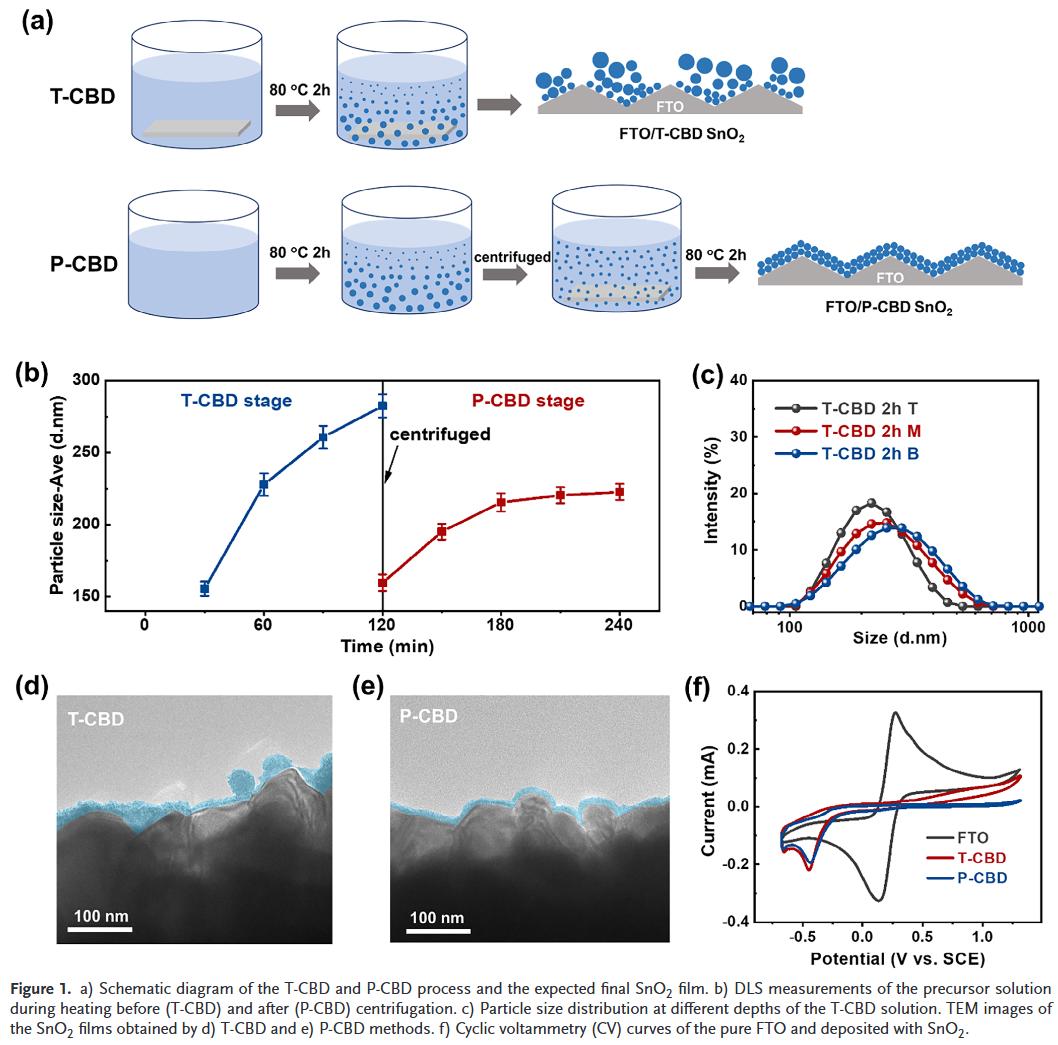

本研究华南农业大学潘振晓等人指出，SnO₂ ETL性能和重复性的内在限制源于均相成核和异相成核路径的竞争共存。为解决这一问题，我们提出了一种预成核策略，实现单一异相成核驱动的SnO₂沉积。该策略通过使用已经完成均相成核的预成核前驱体溶液来沉积SnO₂ ETL。所得ETL具有超薄共形性、高表面覆盖率、均匀厚度和降低的缺陷态密度。该策略不仅提升了器件性能，还显著提高了工艺重复性。

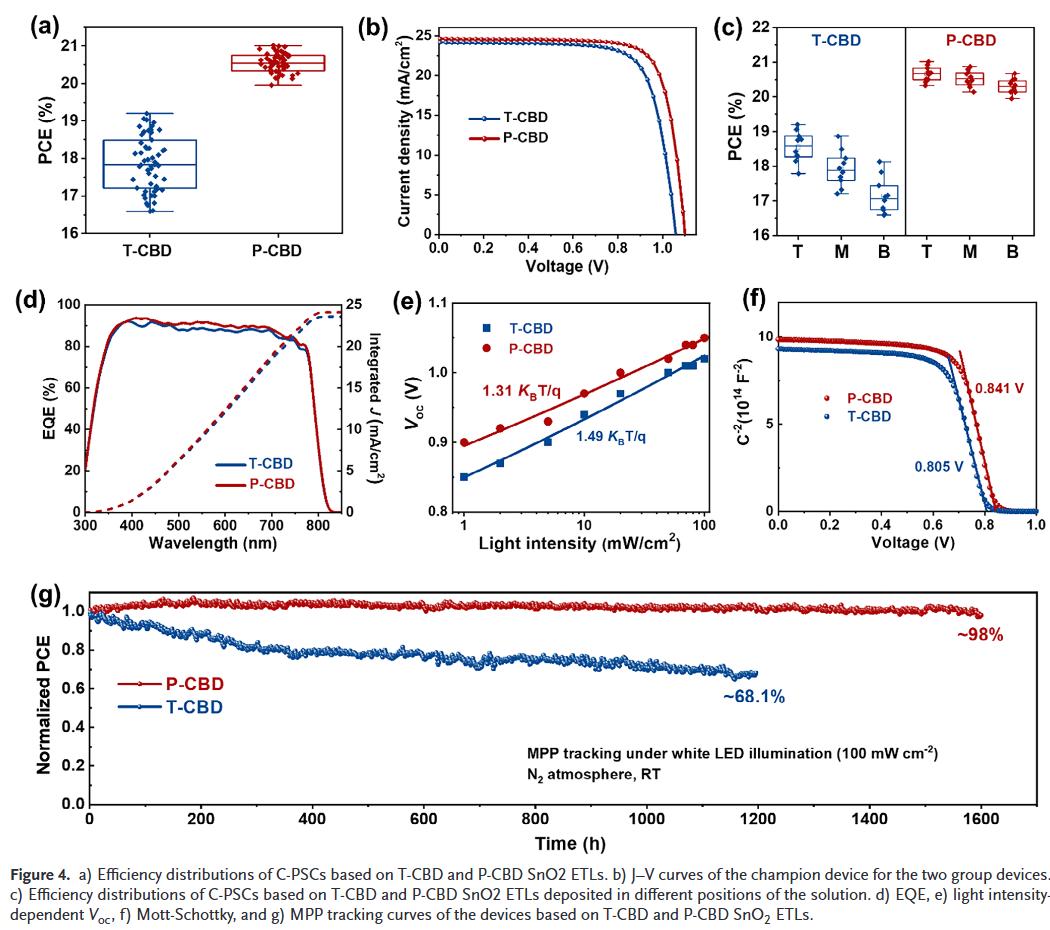

最终，无空穴传输层的碳基钙钛矿太阳能电池实现了21%的纪录效率，并在连续最大功率点运行1600小时后仍保持98%的初始效率。
文章亮点：
提出预成核策略：通过预成核前驱体溶液抑制均相成核，实现单一异相成核主导的SnO₂沉积，显著提升薄膜均匀性和覆盖度。

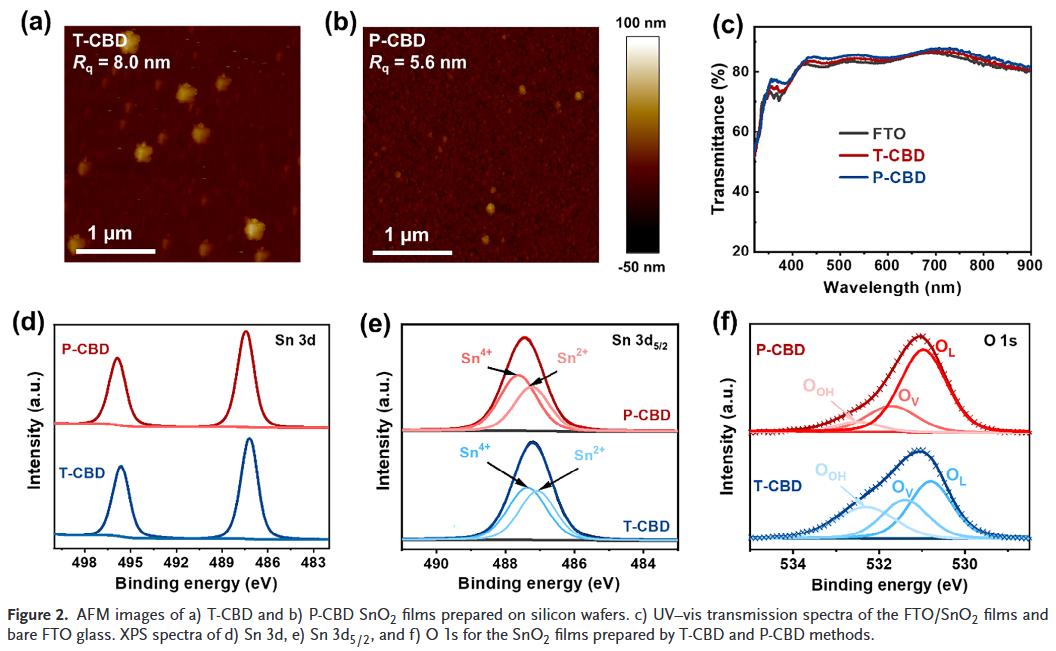

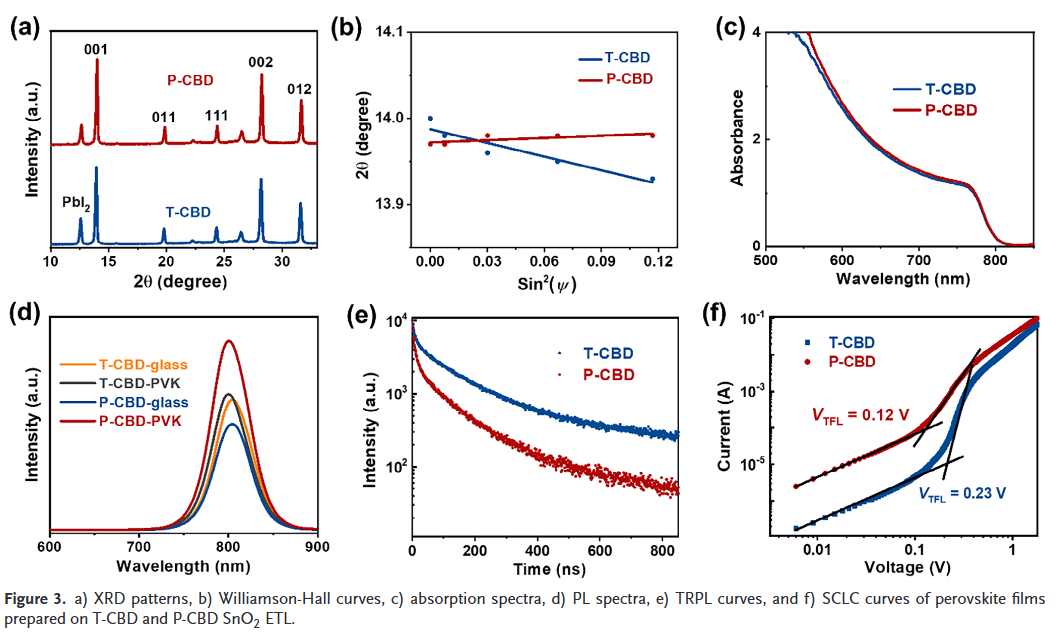

提升器件性能与重复性：P-CBD法制备的SnO₂ ETL具有低缺陷密度和高结晶质量，使碳基钙钛矿电池效率提升至21%，并大幅改善工艺重复性。
优异稳定性表现：器件在1600小时连续运行后仍保持98%的初始效率，显示出卓越的操作稳定性。
Y. Lin, J. Lin, H. Yan, et al. “ Pre-Nucleation Chemical Bath Deposition of High-Performance and Reproducible SnO2 Electron Transport Layer for Perovskite Solar Cells.” Adv. Funct. Mater. (2025): e12725.
https://doi.org/10.1002/adfm.202512725
索比光伏网 https://news.solarbe.com/202508/27/50007074.html
