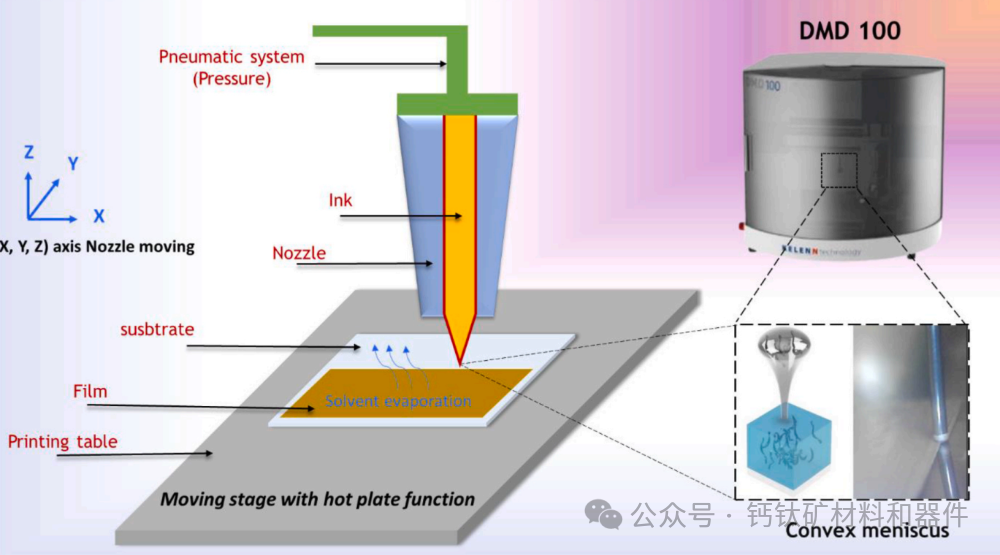

利摩日大学(法国)、SODERN、KELENN Technology 和莫纳斯提尔大学(突尼斯)的研究人员已着手解决阻碍钙钛矿太阳能电池 (PSCs) 大规模工业生产的挑战。他们开发了一种新型数字制膜技术，即数字材料沉积 (DMD)，以制备紧凑的 SnO2薄膜，在 PSCs 中充当电子传输层 (ETL)。

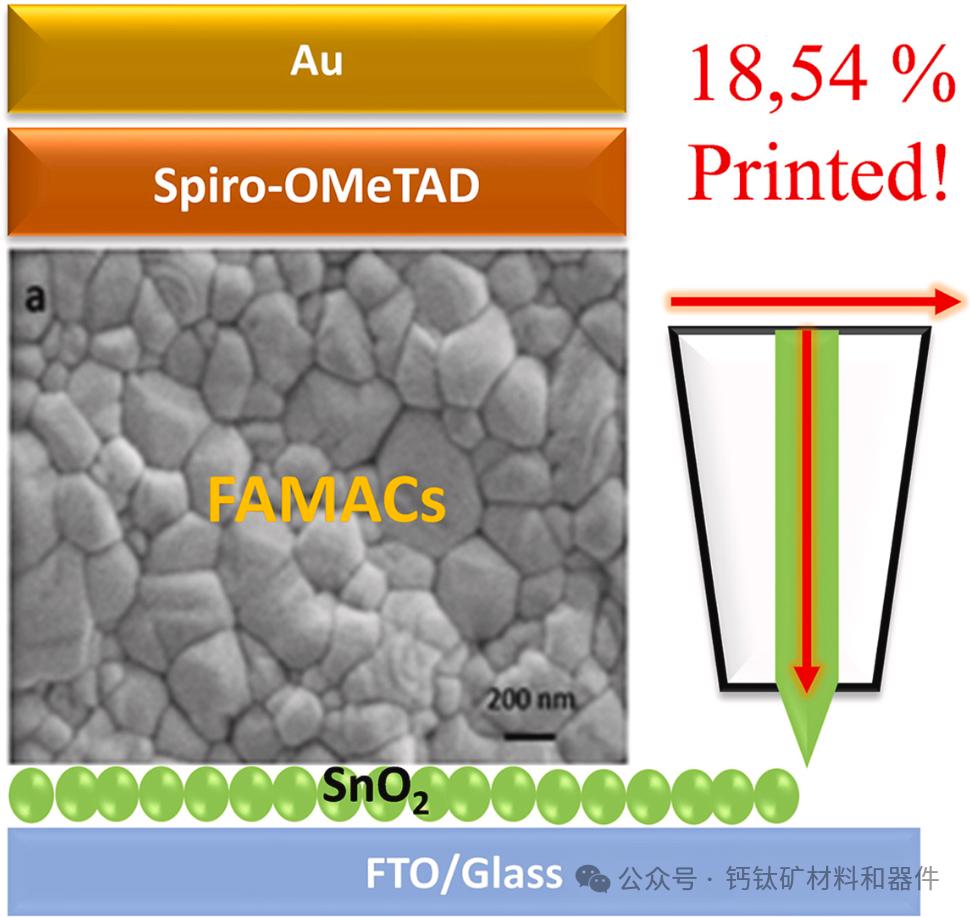

DMD 打印提供了一种快速、可扩展的解决方案，可以形成高质量的薄膜，而不会浪费材料，这是 PSCs 商业化的关键因素。通过优化油墨配方和印刷参数，实现均匀、高质量的 SnO2这些层被成功打印出来，并用作在空气环境条件下制造的FAMACs三阳离子钙钛矿太阳能电池的电子传输层。科学家们开发了一种 SnO2使用水 (EDI)、乙腈 (ACN) 和异丙醇 (IPA) 的混合物，比例分别为 (60：20：20)。据报道，该配方提高了致密层的质量，而无需对基材进行任何表面处理。
打印SnO2器件的效率与参比旋涂SnO2进行比较，打印器件在一个太阳下“始终”实现超过 18% 的效率，并且在空气中具有显著的稳定性，优于参比器件。打印SnO2器件实现了最佳光伏性能：Jsc = 24.90 mA/cm2，Voc = 1.02V，FF = 0.71，PCE = 18.54%，优于旋涂SnO2器件在(Jsc = 24.99;Voc = 0.98V;FF = 0.70，PCE = 17.14%)。这种方法展示了 DMD 打印在扩大钙钛矿太阳能电池等薄膜光伏技术方面的潜力。
(消息来源：perovskite-info.com, Solar Energy Materials and Solar Cells)
