论文概览
针对氧化镍(NiOₓ)作为空穴传输材料在钙钛矿太阳能电池中表面缺陷密度高、能级不匹配等关键问题，南开大学研究团队创新性地设计了一种三齿共价锚定分子[4-(三氟甲基)苯基]三乙氧基硅烷(3F-PTES)，通过形成三齿共价键显著增强界面结合强度与表面覆盖度。该研究通过理论计算与实验验证，证明3F-PTES分子在NiOₓ表面形成稳定的三齿共价键，使界面缺陷密度降低至传统羧酸修饰样品的40%，同时通过三氟甲基末端基团精确调控NiOₓ能级，实现与钙钛矿近乎理想的能级对齐(能级偏移ΔE=0.01 eV)。基于此修饰的倒置器件实现了26.47%的冠军功率转换效率(Voc=1.195 V，FF=83.6%，Jsc=26.49 mA/cm²)，并在持续工作1500小时后仍保持97%的初始效率(65°C，60%相对湿度，AM 1.5G光照)。该研究以"Covalent Tridentate Molecule Anchoring Enhances Nickel Oxide for Efficient Perovskite Solar Cells"为题发表在《Advanced Materials》上。
技术亮点
三齿共价锚定：3F-PTES分子通过三齿Si-O-Ni共价键与NiOₓ结合，结合能达-12.28 eV，是传统羧酸锚定(-3.91 eV)的3.14倍。
垂直分子取向:分子近乎垂直排列于NiOₓ表面，最大化利用界面活性位点，表面覆盖密度达5.64×10¹³ molecules/cm²。
能级精确调控：三氟甲基强吸电子效应诱导界面电荷位移，使NiOₓ功函数负移，与钙钛矿能级偏移降至0.01 eV。
界面稳定性增强：抑制NiOₓ与钙钛矿的去质子化反应，FA⁺/FA比例提升，器件在湿热条件下展现卓越稳定性。
深度解析
图1展示了苯甲酸(BA)和苯基三乙氧基硅烷(PTES)两种分子在NiOₓ表面的锚定机制对比。通过化学结构示意图和DFT模拟，揭示了PTES通过三齿共价键(Si-O-Ni)与NiOₓ结合，其结合能(-12.28 eV)是BA单齿锚定(-3.91 eV)的3.14倍，且PTES分子近乎垂直的取向显著提升了表面覆盖率和界面稳定性。红外和拉曼光谱证实了Si-O键(1084 cm⁻¹)的特征峰偏移(11 cm⁻¹)，而导电原子力显微镜(C-AFM)显示PTES修饰的NiOₓ电流信号增强，循环伏安曲线进一步验证了其更高效的电荷传输能力。

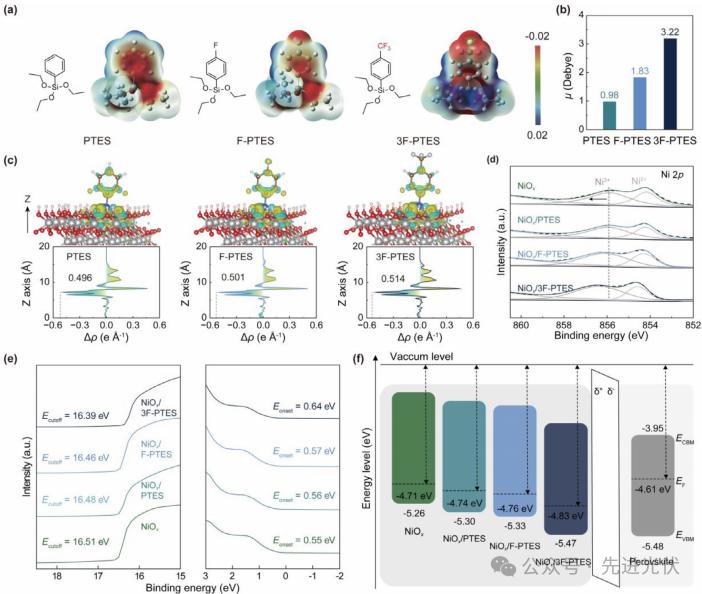

图2聚焦于三氟甲基修饰的PTES(3F-PTES)对NiOₓ能级的调控作用。通过静电势表面分析和偶极矩计算(3.22 D)，3F-PTES展现出最强的电子 withdrawing 能力，导致NiOₓ表面电荷密度显著重排(电荷转移量0.514 e⁻)。XPS显示Ni 2p结合能正向偏移，UPS证实其将NiOₓ功函数从4.80 eV降至4.65 eV，使与钙钛矿的价带偏移(ΔE)从0.22 eV优化至0.01 eV。能带示意图直观呈现了修饰前后界面能带弯曲的变化，为后续器件的高Voc奠定基础。

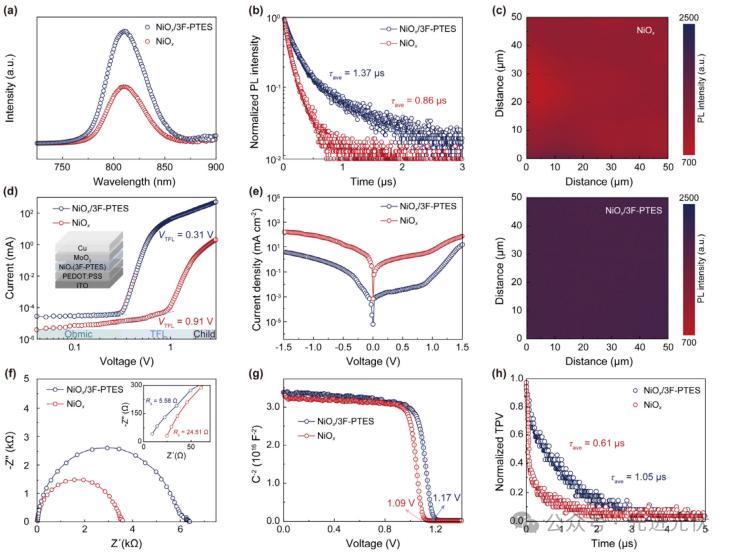

图3通过多种光谱技术揭示了3F-PTES对界面缺陷和载流子动力学的改善。稳态PL光谱显示修饰后钙钛矿荧光强度提升2倍，TRPL寿命从0.86 μs延长至1.37 μs，PL
mapping显示发射均匀性显著改善。空间电荷限制电流(SCLC)测试表明陷阱密度降低2.5倍，Nyquist图谱中复合电阻从3487 Ω增至6134 Ω，莫特-肖特基曲线显示内建电势从1.09 V提升至1.17 V。这些数据共同证实3F-PTES有效抑制了界面非辐射复合，TPV寿命延长至1.05μs进一步验证了电荷提取效率的提升。

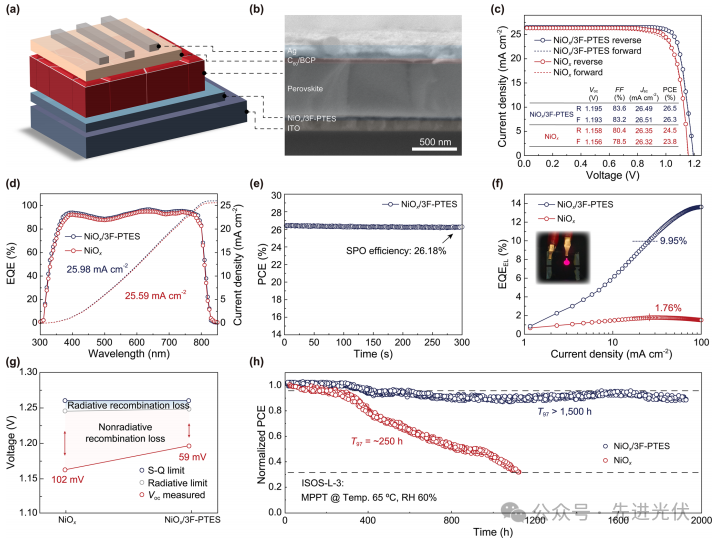

图4展示了基于3F-PTES修饰的完整器件性能。截面SEM清晰显示ITO/NiOx/钙钛矿/C₆₀/BCP/Ag的层级结构，冠军器件J-V曲线实现Voc=1.195 V、FF=83.6%、PCE=26.47%，EQE积分电流达25.98 mA/cm²。电致发光量子效率(EQEEL)从1.76%跃升至9.95%，Voc损失分析表明非辐射复合损失仅占4.9%。加速老化测试中，器件在65°C/60%RH条件下1500小时仍保持97%初始效率，远超未修饰器件的580小时寿命，凸显三齿共价锚定的长效稳定性优势。
结论展望
本研究通过三齿共价锚定分子3F-PTES，实现了NiOₓ界面缺陷钝化与能级对齐的协同优化，推动倒置钙钛矿太阳能电池效率与稳定性同步提升。未来，通过进一步优化分子设计与规模化制备工艺，该策略有望为高效稳定钙钛矿光伏器件的商业化提供新路径。
文献来源
Wang, Y., Feng, Y., Yang, H. et al. Covalent Tridentate Molecule Anchoring Enhances Nickel Oxide for Efficient Perovskite Solar Cells. Advanced Materials (2025).
DOI: 10.1002/adma.202507730
仅用于学术分享，如有侵权，请联系删除。
