2025 年 4 月 12 日，上海某工业园区 3.2MW 光伏电站突发火灾，过火面积约 800 平方米，造成直接经济损失 120 万元。消防部门初步调查显示，火灾起因是一块组件因长期遮挡形成热斑，高温引燃周边杂草。
然而，深入调查发现，该电站使用的是 2015 年产的老旧组件（无旁路二极管），且未定期维护，遮挡物已存在 3 个月。这种极端案例能否代表行业普遍风险？现代光伏技术如何防范热斑效应？
热斑效应的技术解码：从原理到危害
热斑效应的形成机制
热斑效应是指在一定条件下，光伏组件中被遮挡的电池片会从发电单元转变为耗能负载，产生局部过热现象。其形成需满足三个条件：
- 局部遮挡：树叶、鸟粪、烟囱阴影等导致部分电池片受光量显著低于其他区域。
- 电路连通：被遮挡电池片仍处于串联电路中，成为反向偏置的二极管。
- 无保护措施：未设置旁路二极管或二极管失效，无法将被遮挡电池片从电路中隔离。
热斑效应的危害层级
热斑效应的危害程度随温度升高呈阶梯式增长：
- 轻度危害（<80℃）：封装材料轻微老化，组件功率衰减加速（年衰减率从 0.5% 升至 1.2%）。
- 中度危害（80-150℃）：EVA 胶膜黄变，背板碳化，可能导致组件进水失效。
- 严重危害（>150℃）：焊带熔断，电池片破裂，甚至引发火灾（概率约 0.001%/ 组件・年）。
技术演进：从被动防护到主动预防
第一代防护：旁路二极管的进化
早期组件仅在接线盒内置 3 个旁路二极管，每串电池共用一个，存在 "一损俱损" 的缺陷。现代组件已发展出更精细的保护方案：
- 多二极管设计：12-24 个旁路二极管（每 2-4 片电池一个），如隆基 Hi-MO X6 组件采用 24 个二极管，遮挡影响范围缩小至 1/8。
- 智能二极管：华为智能组件集成温度传感器，当检测到热斑风险时主动旁路，响应时间 < 10ms。
- 反向电流保护：逆变器增加组件级关断功能，火灾时可切断直流侧电压，防止电弧产生。
第二代突破：材料与结构创新
在材料层面，组件厂商通过三项创新提升耐高温性能：
- 耐高温 EVA：交联度提升至 85% 以上，耐温上限从 125℃升至 150℃。
- 双面玻璃封装：玻璃导热系数是背板的 3 倍，可快速散热，热斑温度降低 20-30℃。
- 聚酰亚胺背板：替代传统 PET 材料，长期耐温达 200℃，抗老化性能提升 3 倍。
结构优化同样关键：
- 半片技术：电池片切成两半，电流减半，热量产生减少 75%。
- 叠瓦设计：消除电池片间隙，减少局部阴影影响。
- 圆形焊带：增加散热面积，降低接触电阻。
第三代革命：智能监测与预警
物联网技术使热斑防护从 "被动应对" 转向 "主动预防"：
- 热成像巡检：无人机搭载红外相机，可识别温度超过环境 50℃的潜在热斑，准确率达 98%。
- AI 预测模型：基于历史数据训练的算法可预测热斑发展趋势，准确率 > 85%。
- 边缘计算设备：安装在汇流箱的智能终端，实时监测组串电流差异，异常时立即报警。
权威测试：数据揭示真实风险水平
TÜV 北德组件热斑测试

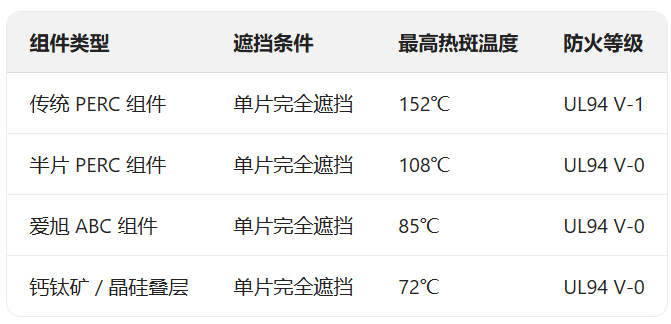

2025 年 3 月，TÜV 北德对主流组件进行热斑测试，结果如下：
测试报告特别指出，爱旭 ABC 组件通过 "阴影发电优化技术"，在遮挡条件下功率损失比传统组件低 30%，热斑温度降低 45%，达到行业领先水平。
长期可靠性测试
美国国家可再生能源实验室（NREL）对 10 种组件进行 10 年户外实证：
- 热斑发生率：传统组件 5.3%，新型组件（多二极管 + 双面玻璃）0.8%。
- 功率衰减率：有热斑历史的组件年衰减率 1.8%，无热斑组件 0.5%。
- 火灾风险：10 年间仅 1 块传统组件因热斑引发背板碳化，未发生火灾。
"测试数据表明，现代组件的热斑风险已得到有效控制。"NREL 研究员 Sarah Jenkins 总结，"只要选择合格产品并定期维护，热斑导致火灾的概率极低。"
行业现状：热斑火灾的真实图景
火灾事故统计分析
应急管理部消防救援局数据显示，2024 年全国共接报电气火灾 6.2 万起，其中光伏相关火灾仅 32 起，占比 0.05%。进一步分析这些案例：
- 组件原因：18 起（56%），均为 2015 年前生产的老旧产品。
- 线路原因：12 起（38%），涉及电缆老化、接头松动。
- 其他原因：2 起（6%），人为纵火。
与其他电器的风险对比

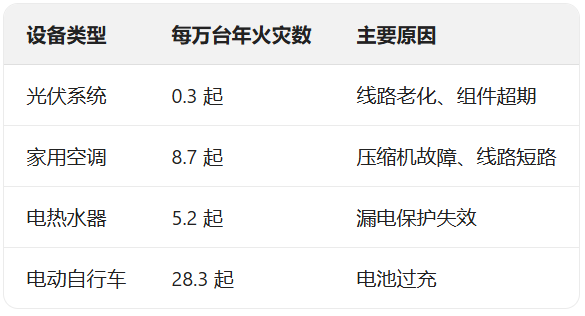

将光伏系统与常见家用电器的火灾风险对比：
"公众对光伏火灾的担忧存在认知偏差。" 中国消防科学研究院李引擎研究员表示，"从数据看，光伏系统的火灾风险远低于常见家用电器，甚至低于树木自燃（0.5 起 / 万棵・年）。"
预防体系：构建热斑防护三道防线
第一道防线：产品选择
消费者应关注组件的三项关键指标：
- 热斑测试认证：通过 IEC 61215 中热斑耐久测试（≥100 次循环）。
- 旁路二极管数量：每片电池对应二极管数量越多越好（至少每 4 片 1 个）。
- 工作温度范围：选择高温系数低的组件（<-0.34%/℃）。
第二道防线：规范安装
专业安装可大幅降低热斑风险：
- 倾角优化：根据纬度设计最佳倾角，避免相邻组件相互遮挡。
- 间距设置：组件间距应≥1.5 倍高度，确保冬至日 9:00-15:00 无遮挡。
- 通风设计：组件底部预留≥30cm 空间，形成自然对流散热。
- 质量管控：每块组件安装后进行 EL 检测，确保无隐裂和虚焊。
第三道防线：运维管理
定期维护是发现和处理热斑的关键：
- 日常巡检：每月清除组件表面遮挡物，检查接线盒温度（应≤环境温度 + 20℃）。
- 专业检测：每年进行 1-2 次红外热成像检测，重点关注边角和接线盒区域。
- 及时维修：发现热斑后，24 小时内处理遮挡，72 小时内更换故障二极管。
- 寿命管理：超过 15 年的组件应增加检测频次，25 年以上建议退役或降级使用。
- 针对大型电站，建议采用 "无人机巡检 + AI 识别 + 工单管理" 的智能运维模式，可使热斑发现及时率提升至 95%，处理成本降低 40%。
未来展望：技术创新终结热斑风险？
钙钛矿技术的突破
钙钛矿太阳能电池具有独特优势：
- 弱光性能优异：在低光照下仍保持高转换效率，减少遮挡导致的功率失配。
- 柔性可弯曲：可制成曲面组件，适应复杂安装环境，减少阴影产生。
- 低温制造：生产过程能耗低，材料成本仅为晶硅的 1/5。
- 南京大学谭海仁团队研发的全钙钛矿叠层电池，在阴影条件下发电量比晶硅组件高 40%，热斑温度降低 50℃，为热斑防护提供新思路。
自修复材料的应用
美国斯坦福大学开发的 "自修复 EVA 胶膜"，内含微胶囊修复剂，当温度超过 120℃时自动破裂，释放修复剂填补微裂纹，阻止热斑扩展。实验室测试显示，该技术可使组件热斑故障率降低 80%。
数字孪生技术
通过构建光伏电站数字孪生模型，可：
- 虚拟仿真：预测不同遮挡情况下的热斑风险。
- 寿命预测：基于实时数据评估组件健康状态，提前安排更换。
- 优化设计：在建设前通过仿真优化组件布局，消除潜在遮挡。
- "未来的光伏系统将实现 ' 零热斑 ' 目标。" 华为数字能源首席科学家李阳表示，"通过材料创新、智能控制和数字孪生的融合，热斑风险将降低至可忽略不计。"
结语：科学认知驱散安全迷雾
当我们深入了解热斑效应的原理、技术防护和行业数据，会发现 "光伏板易自燃" 的说法缺乏科学依据。从早期组件的被动防护，到现代技术的主动预防，再到未来的智能预警，光伏产业已建立起完善的热斑防护体系。
上海火灾等极端案例警示我们：任何技术的安全运行都离不开规范安装和定期维护。对于消费者，选择合格产品、专业安装商和正规运维服务，就能享受光伏带来的绿色收益而无需担忧安全风险；对于行业，需持续创新技术、完善标准、加强科普，让公众真正理解光伏的安全本质。
