在光伏电站参与电网调度时，AGC和AVC是实现电站有功功率和无功功率/电压精确控制的核心系统。上一篇为大家详细解析了光伏电站的AGC和AVC，帮助大家理解了光伏电站如何从被动发电转变为主动参与电网调控。本文主要阐述逆变器作为光伏电站的核心执行单元和电网接口，在这两个调度过程中扮演着不可替代的关键角色，其作用可以概括为以下几个方面。
一、 逆变器在AGC调度中的关键作用
有功功率调节的执行者
(1)核心功能：
AGC的核心目标是根据电网调度中心下发的总有功功率目标值，快速、准确地调节整个光伏电站的有功出力。逆变器是最终执行这一调节指令的设备。
(2)功率限制：
逆变器接收来自电站AGC主站(或站控系统)的有功功率设定值或功率限制值。它会立即调整其内部电力电子器件的开关状态(PWM调制)，严格控制其输出的有功功率，使其不超过设定值，满足调度精度要求。
(3)功率爬坡率控制： 逆变器能够精确控制其输出功率的增加或减少速率，以满足电网对电站功率变化率的要求，避免对电网造成冲击。
(4)最大功率点跟踪的协调：
当AGC指令要求降出力时，逆变器需要偏离其最大功率点运行，主动减少有功输出。这需要逆变器具备灵活的MPPT控制策略或功率限制算法。
实时数据采集与反馈
逆变器实时监测并上报其实际输出有功功率、运行状态(如启停、故障)、可用容量(受光照、温度、组件状况影响)等关键信息给站控系统/AGC主站。
这些数据是AGC主站计算全站有功功率分配策略、评估指令执行效果、判断电站调节能力的基础。
参与调频
高级的AGC系统可能要求光伏电站具备一次调频能力。逆变器需要能够快速检测电网频率偏差，并根据预设的频率-有功功率下垂特性，自主调整有功出力，为电网提供频率支撑。

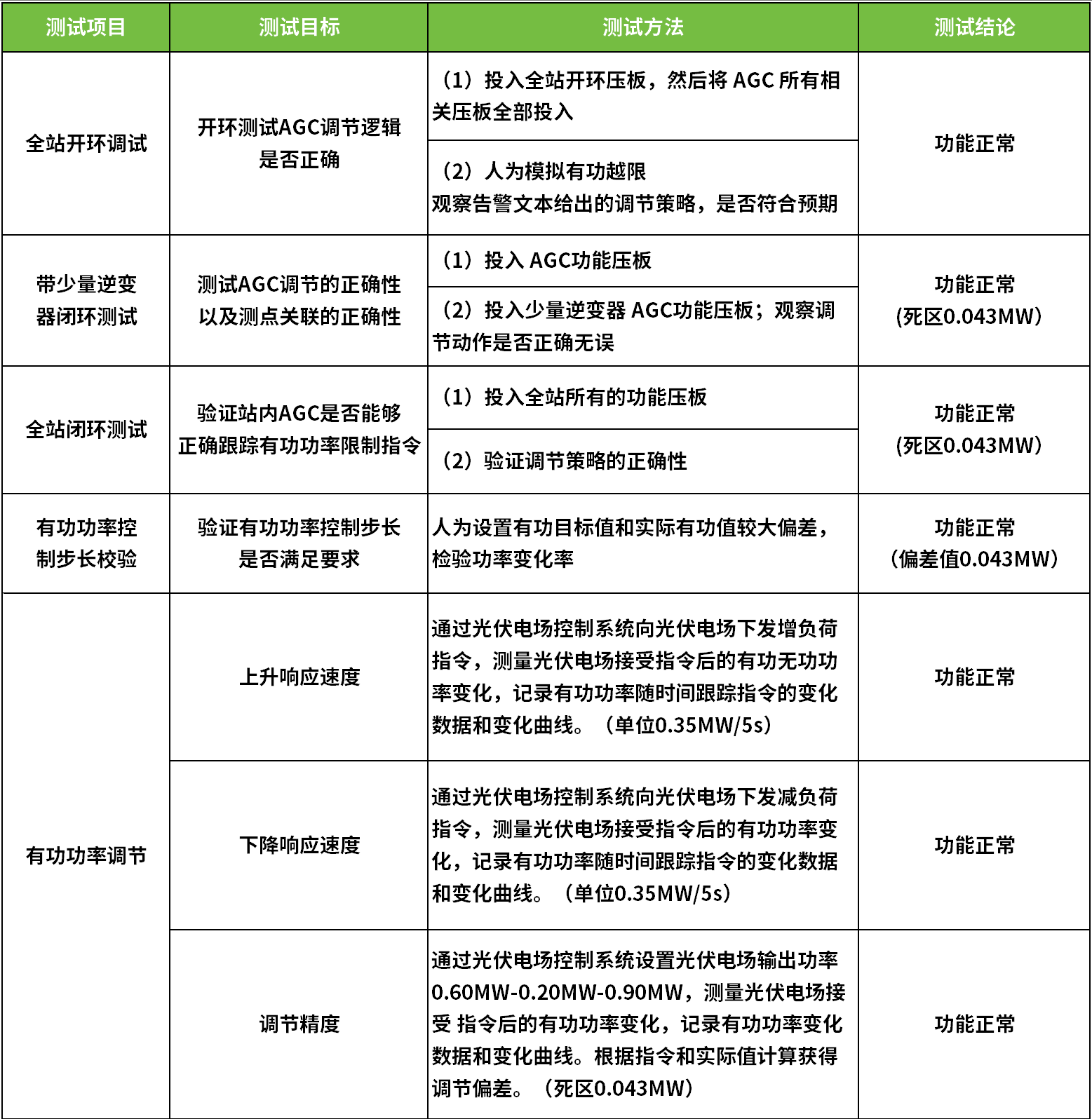

某4.325MW 10KV母线并网AGC全站站内测试内容

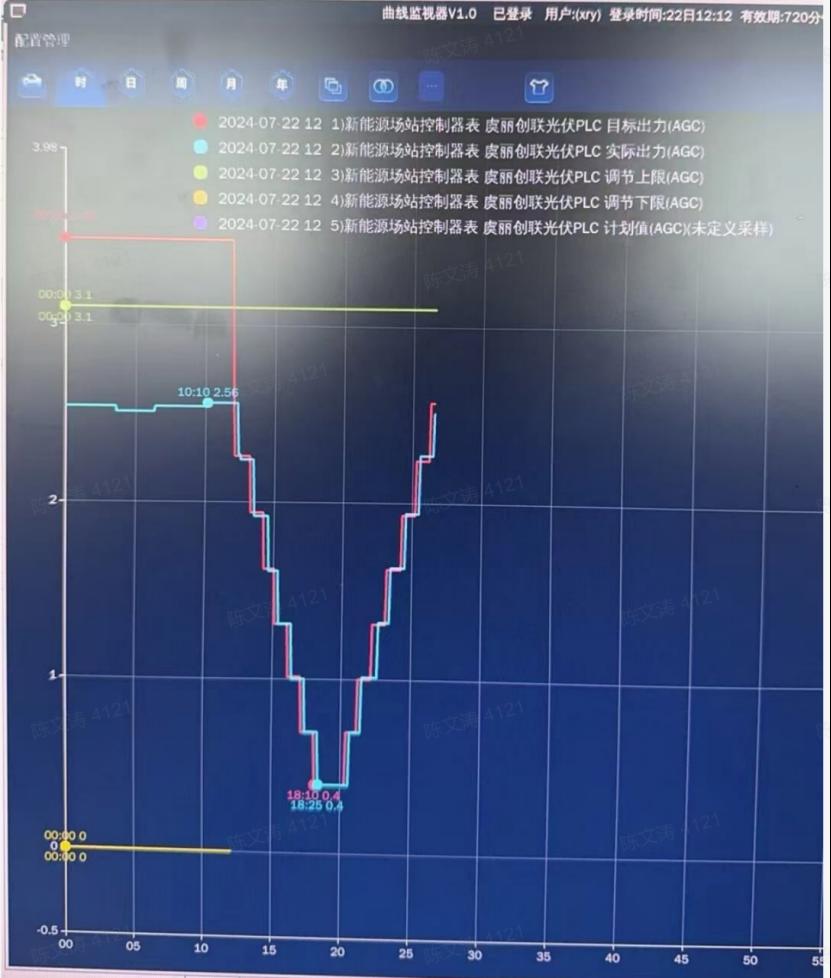

AGC调度目标值与逆变器出力曲线
二、 逆变器在AVC调度中的关键作用
无功功率输出/吸收的执行者
(1)核心功能：AVC的核心目标是控制电站并网点或关键节点的电压在合格范围内。这主要通过调节电站注入电网的无功功率来实现。逆变器具备独立于有功功率的四象限运行能力，能够根据指令精确输出或吸收无功功率。
(2)接收指令：逆变器接收来自电站AVC主站(或站控系统)的无功功率设定值、功率因数设定值或电压设定值(在本地电压控制模式下)。
(3)动态调节：通过调整其输出电压与电网电压之间的相位角差和幅值差，逆变器可以快速、连续、平滑地改变其输出的无功功率大小和方向(容性或感性)，以响应调度指令或本地电压变化。
电压支撑与稳定
逆变器通过注入或吸收无功功率，直接影响其接入点附近的电网电压水平。这是AVC实现电压控制目标的直接物理手段。
在电网发生扰动(如短路故障)时，逆变器也可以提供低电压穿越期间的动态无功支撑，帮助电网电压恢复。
本地电压测量与控制
逆变器通常直接测量其交流输出端或接入点的电压值，这是AVC系统最重要的反馈信号之一。
在本地电压控制模式下，逆变器可以根据预设的电压-无功特性曲线，自主调节无功输出以维持其接入点电压在设定范围内，减轻对通信的依赖，提高响应速度。
数据采集与反馈
逆变器实时上报其实际输出无功功率、并网点电压、功率因数、运行状态、无功容量裕度(受有功出力、直流电压、散热等因素限制)等信息给站控系统/AVC主站。
这些数据是AVC主站进行全站无功电压优化计算、分配各逆变器无功指令、判断控制效果和可用无功资源的关键。

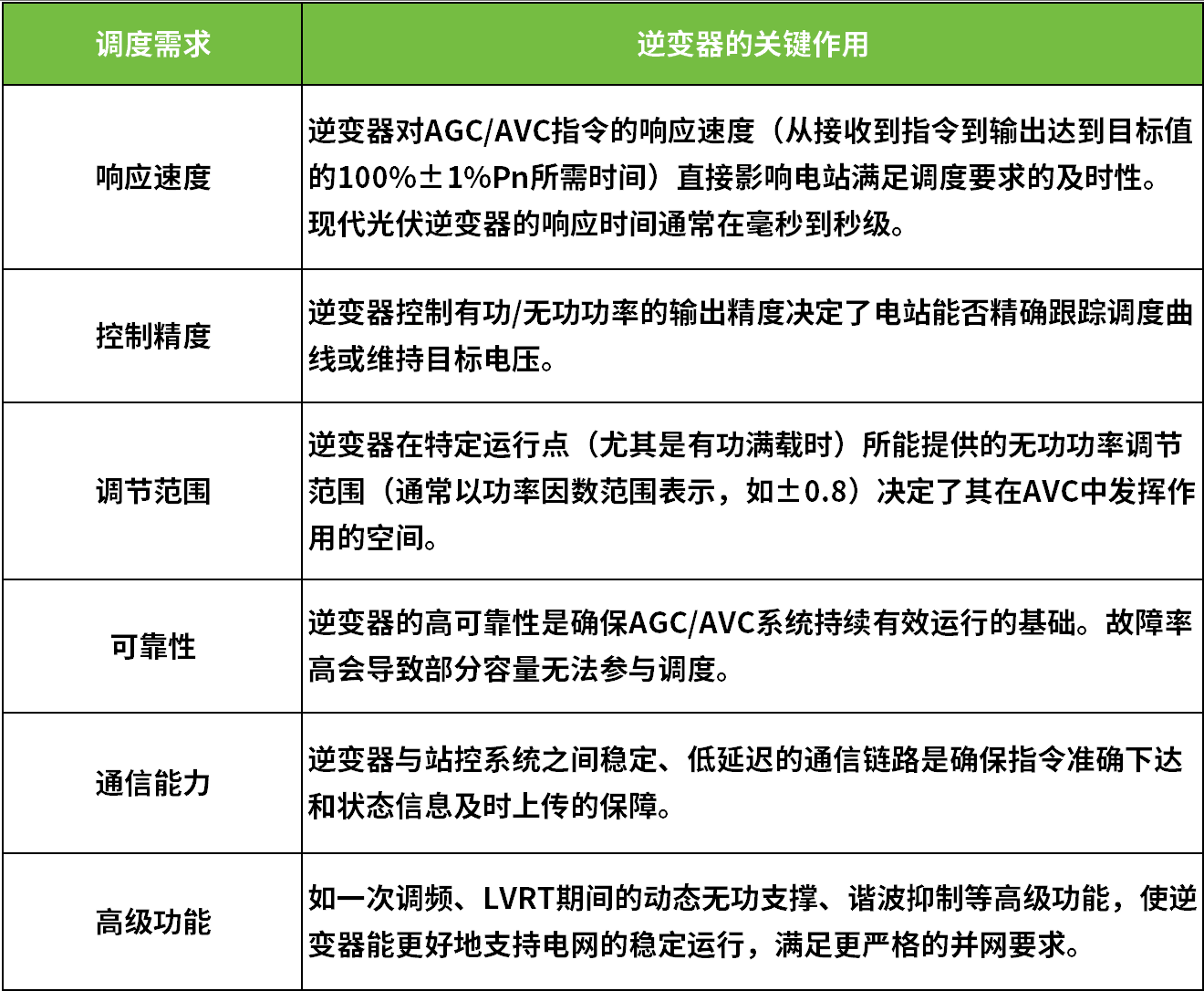

三、 逆变器性能
对AGC/AVC效果的决定性影响
总结
逆变器是光伏电站AGC和AVC调度系统的“手脚” 和 “感官”：
(1)对于AGC： 它是精确、快速调节电站有功功率输出的最终执行单元，同时提供关键的运行状态和容量信息。
(2)对于AVC： 它是灵活、动态调节电站无功功率输出/吸收以控制电压的核心执行单元，同时是电压测量和本地控制的关键节点。
没有高性能、高可靠性且具备完善调度接口功能的逆变器，光伏电站就不可能有效、可靠地参与电网的AGC和AVC调度，也就无法成为支撑电网安全稳定运行的友好型电源。
因此，逆变器的技术水平和性能参数是设计和评估光伏电站AGC/AVC系统时最关键的考量因素之一。
