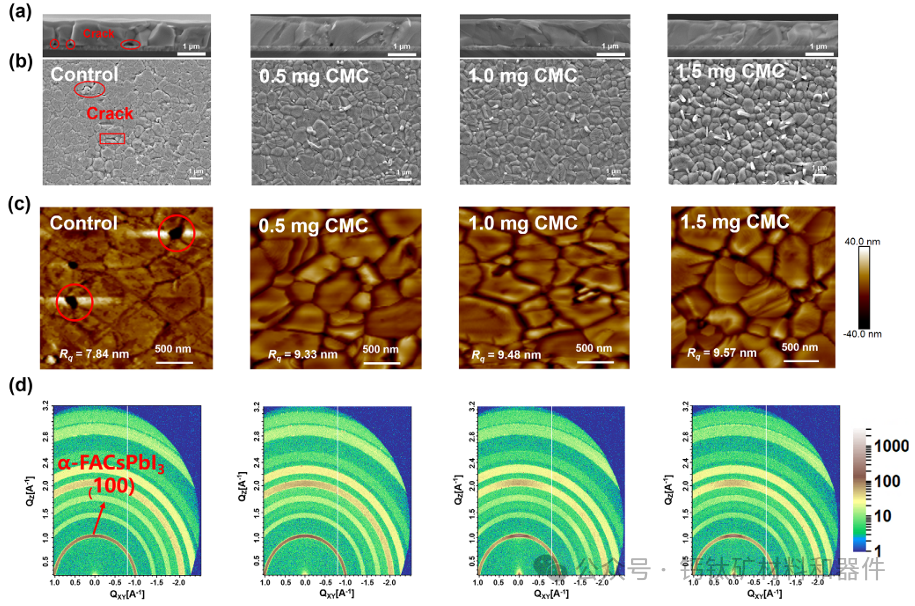

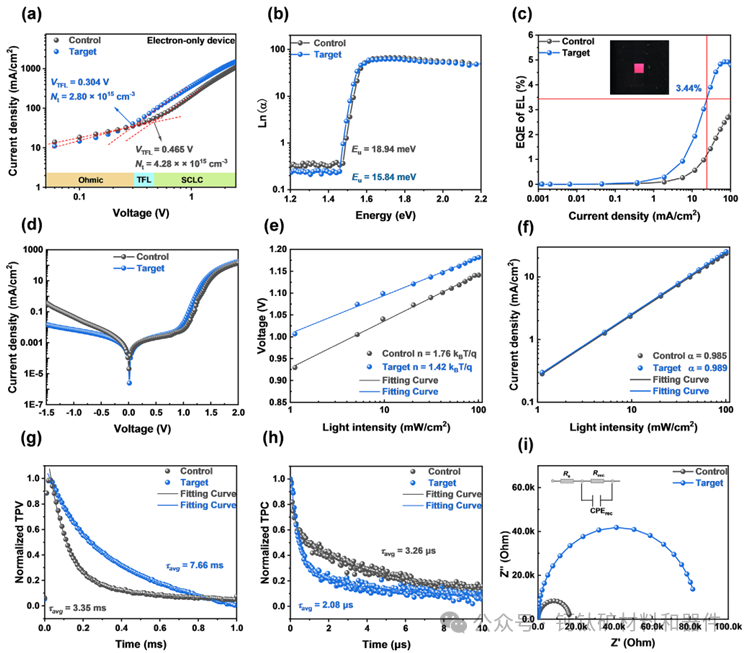

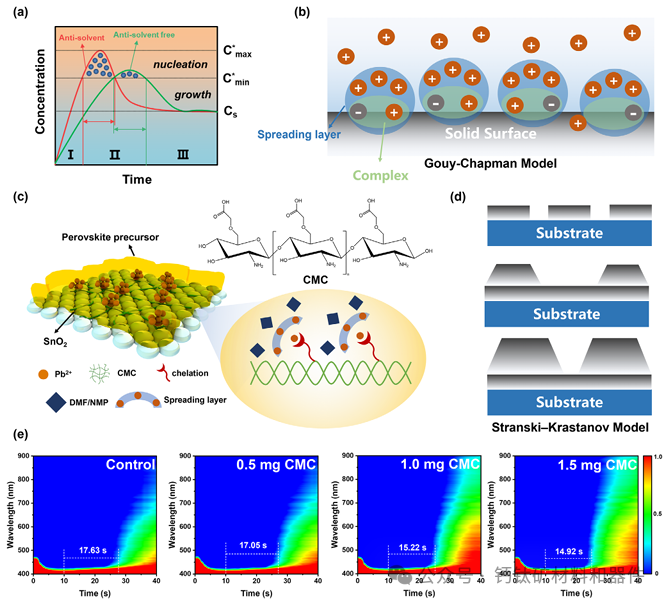

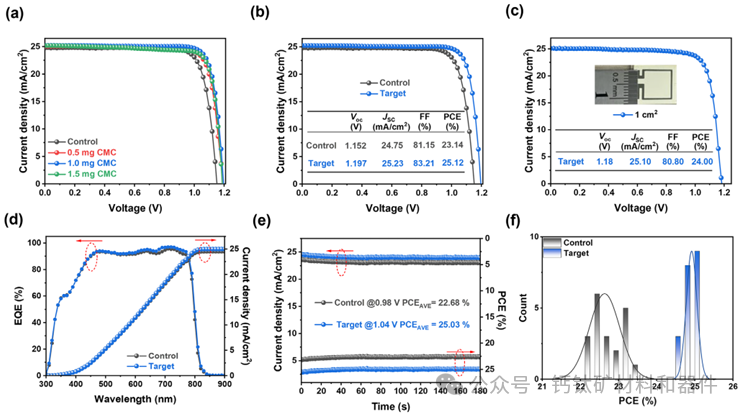

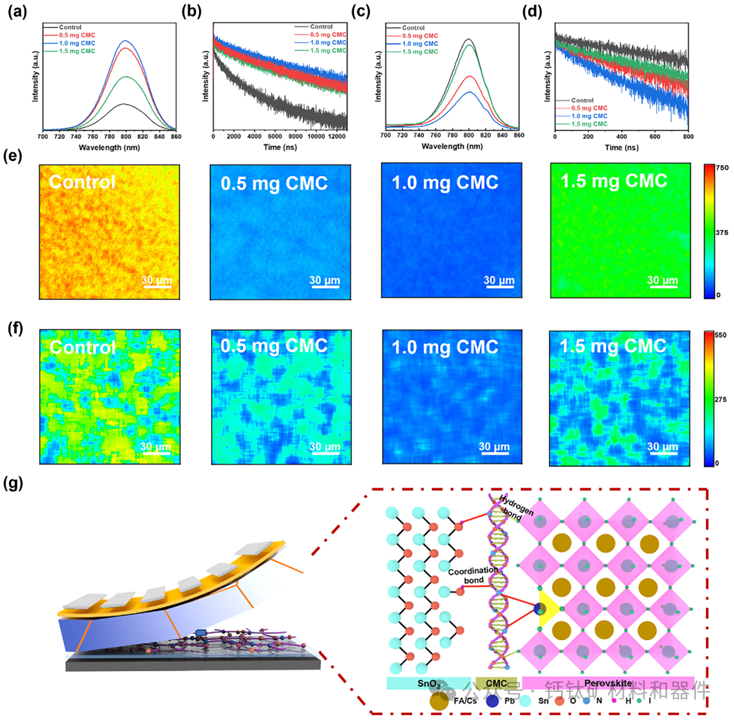

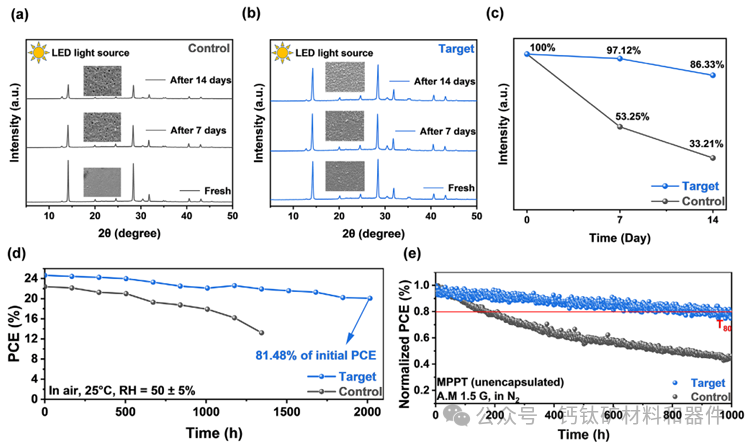

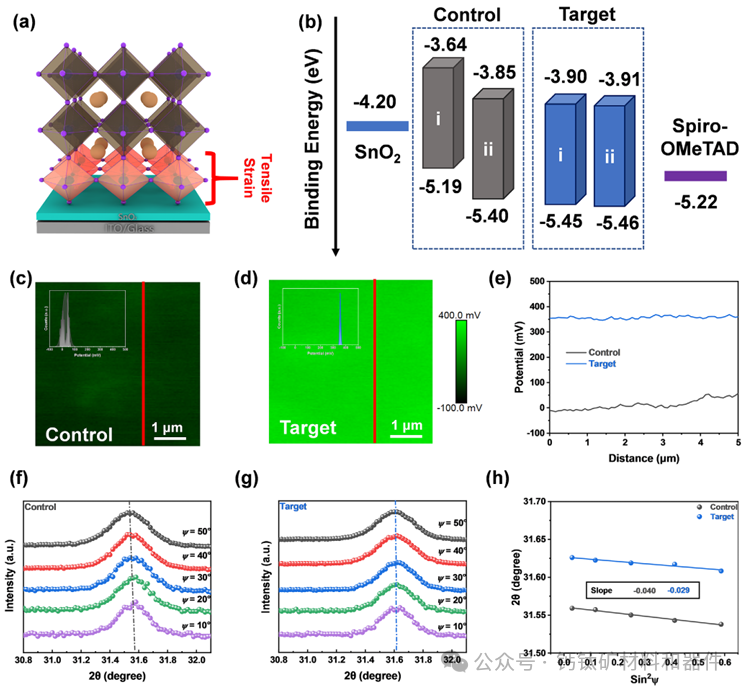

为了优化晶体质量，并通过无溶剂法制备高效钙钛矿太阳能电池(PVSC)，钙钛矿成膜过程中的成核调控已被广泛研究。然而，由于金属离子分布不均匀以及随后的不均匀成核，无溶剂制备中垂直成核过程通常难以控制。鉴于此，2025年7月7日江西师范大学梁爱辉&陈义旺于AM刊发聚合物模板仿生矿化成核及无溶剂技术实现高性能钙钛矿太阳能电池的研究成果，受天然生物矿化机制的启发，研究人员首创在钙钛矿层的埋底界面引入功能性生物聚合物羧甲基壳聚糖(CMC)，以促进均匀的垂直成核。此外，CMC可以改善钙钛矿薄膜质量，钝化界面缺陷并减轻残余应力。最后，采用无溶剂法制备的含有CMC的钙钛矿太阳能电池表现出25.12%的显著效率，位居无溶剂制备器件中最高的水平，同时还表现出显著提高的稳定性。令人鼓舞的是，大面积PVSC(1 cm²)实现了高达24%的优异PCE。这项研究为优化可扩展和可打印PVSC的无溶剂制备工艺提供了一种可靠的策略。
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
西安交通大学梁超等人提出一种原位双界面调控策略：在前驱体溶液中引入平面刚性电子给体四硫富瓦烯（TTF）。TTF与锡-铅钙钛矿前驱体组分间的电子给-受相互作用，辅以TTF原位自组装在钙钛矿体相及上下界面的双重富集，协同调控结晶动力学、均化Sn氧化态、促进载流子在体相与双界面处的抽取与输运，并稳固钙钛矿晶格。
钧达股份12月22日在机构线上电话会议表示，公司深耕光伏电池技术研发，在下一代钙钛矿技术领域布局深远，已与仁烁、中科院、苏州大学等单位开展研究，已实现关键突破：钙钛矿叠层电池实验室效率达32.08%，居于行业领先水平;2025年11月完成首片产业化N型+钙钛矿叠层电池下线，攻克底电池结构优化、高效介质钝化膜沉积等核心技术，具备独立开展叠层工艺研发与小规模生产的能力，正积极推进钙钛矿及钙钛矿叠层电池的商业化应用。
效率：DCA-1F共SAMs器件表现最优，冠军PCE26.11%，开路电压1.179V，短路电流密度25.89mA/cm，填充因子85.49%；DCA-0F、DCA-2F共SAMs器件PCE分别为25.21%、25.05%，均高于纯MeO-2PACz对照组。稳定性：30-50%湿度环境下储存1000小时，DCA-1F共SAMs器件保持90%初始PCE；1太阳光照下最大功率点跟踪1000小时，仍维持～90%效率，而纯MeO-2PACz器件500小时后效率衰减超50%。DCA分子与MeO-2PACz在溶液状态下自聚集行为的示意图。近期报道的基于共自组装单分子层策略的高效钙钛矿太阳能电池性能汇总。
近期，中国科学院半导体研究所游经碧研究员领导的团队发现，基于MACl制备的钙钛矿薄膜存在垂直方向上氯分布不均匀的问题，主要原因是MACl中的氯离子在钙钛矿结晶过程中迅速迁移至上表面引起富集。基于所开发的氯元素均匀分布的钙钛矿薄膜，团队研制出经多家权威机构认证、光电转换效率为27.2%的钙钛矿太阳能电池原型器件。该研究实现了钙钛矿太阳能电池效率与稳定性方面的协同提升，将为其产业化发展提供重要支撑。
自组装单分子层已成为钙钛矿太阳能电池中一类重要的界面材料，能够调控能级、提升电荷提取效率，并改善器件效率与稳定性。其中，基于膦酸的自组装单分子层因其可与透明导电氧化物形成共价键，作为超薄、透明且可调控的空穴传输层而备受关注。解决这些挑战是将SAMs推向商业化钙钛矿太阳能产品的关键。
综上，该研究表明，在干燥气氛中制备活性层或在最终退火时引入适度湿度，可获得两步法FAPbI太阳能电池的最佳性能与稳定性。
Huang等人关键发现：溴杂质意外提升性能意外发现：商用SAM材料4PADCB中意外含有溴代杂质，这些杂质反而提升了叠层电池性能。低滞后性：Mix和C-4PADCB电池滞后明显小于纯Bz-PhpPACz（图5B）。
香港科技大学周圆圆、香港理工大学蔡嵩骅等研究团队，通过低剂量扫描透射电子显微镜首次在铯掺杂混合阳离子钙钛矿薄膜中，发现了一种新型亚稳态晶粒内杂质纳米簇。核心技术亮点首次发现晶粒内隐藏杂质：利用超低剂量扫描透射电镜，首次在原子尺度上直接观测并解析了隐藏在钙钛矿晶粒内部的亚稳态ABX型杂质纳米团簇的晶体结构。
近日，江苏省建设系统科研项目——钙钛矿技术工程化应用研究与示范中期推进会在南京召开。围绕钙钛矿技术产品化、工程化、标准化、产业化主题，牵头方仁烁光能总结了项目阶段性研究成果，并就推进中的关键问题组织讨论，进一步明确了后续工作方向和工作任务。
胺基末端配体，无论是直接使用还是以二维钙钛矿的形式使用，都是钙钛矿钙化剂中的主要缺陷钝化剂，并且显著推动了各种钙钛矿太阳能电池达到最高效率。然而，即便是这些最先进的钙钛矿太阳能电池，在运行过程中仍会迅速降解，这引发了对钝化耐久性的担忧。总之，研究结果揭示了一种普遍机制，即紫色光/紫外光线会导致胺基端配体的去钝化，而这类配体是钙钛矿太阳能电池的主要缺陷钝化剂。
Empa、四川大学、国立清华大学、FluximAG、苏黎世联邦理工学院和斯洛伐克科学院的研究人员证明，超薄PEDOT：PSS中的垂直相分离会产生界面偶极，限制柔性钙钛矿叠层电池性能，而将曲拉通加入PEDOT：PSS可抑制这些偶极子并提升器件效率。柔性全钙钛矿叠层太阳能电池和微型模块。本研究不仅揭示了PEDOT：PSS中界面偶极子作为钙钛矿叠层中的隐藏损耗机制，还提供了一种可扩展的克服方法。
