提升性能是光伏产业不断进步的必要挑战。在商业化领域中，随着市场要求的不断提高，太阳能电池板的视觉效果也越来越受到关注。因此，开发兼具更高功率转换效率(PCE)和更好美观外观的组件变得愈发重要。背接触(BC)硅太阳能电池的结构优势在于其正面无栅线，使得其在外观性上有更大的设计空间，并且在单结硅太阳能电池中具有最高的理论PCE。合理利用这些结构特性对于实现高性能光伏电池并深入了解其工业潜力至关重要。鉴于此，隆基绿能李振国携手兰州大学栗军帅在期刊《Nature communications》上发文“Total-area world-record efficiency of 27.03%
for 350.0 cm² commercial-sized single-junction silicon solar cells

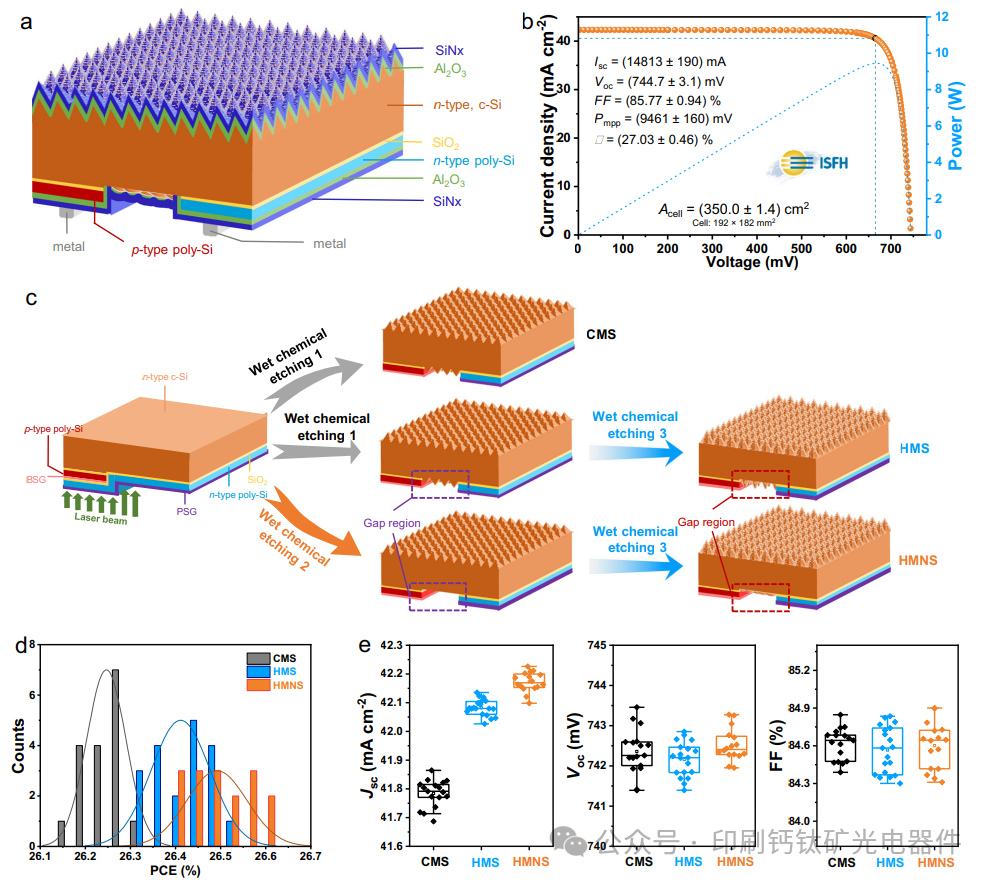

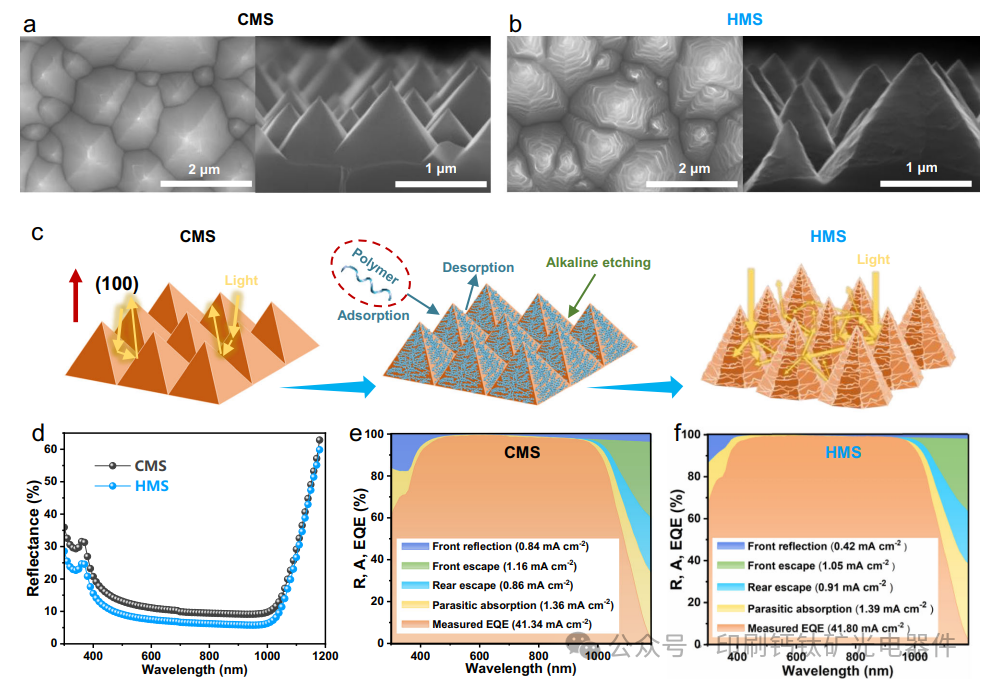

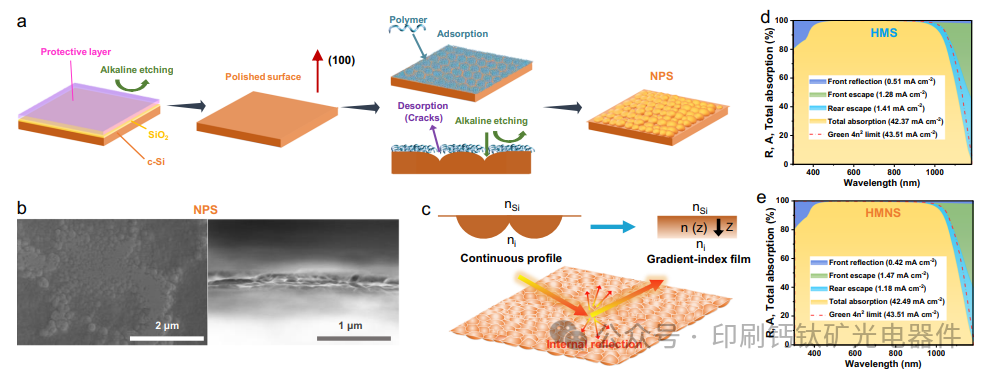

”。本研究在隧穿氧化层钝化背接触(TBC)太阳能电池上开发了一种简便的双面光管理策略，即在光照面采用分级微/亚微米纹理金字塔结构，在背面间隙区域采用纳米结构抛光表面，以减少光学损失并提高外观均匀性，从而在350.0平方厘米商业尺寸的单结硅太阳能电池上创造了27.03%的创纪录总面积PCE。此外，TBC器件克服了BC技术的主要短板——低双面率因子，其双面率因子大于80%。
创新点

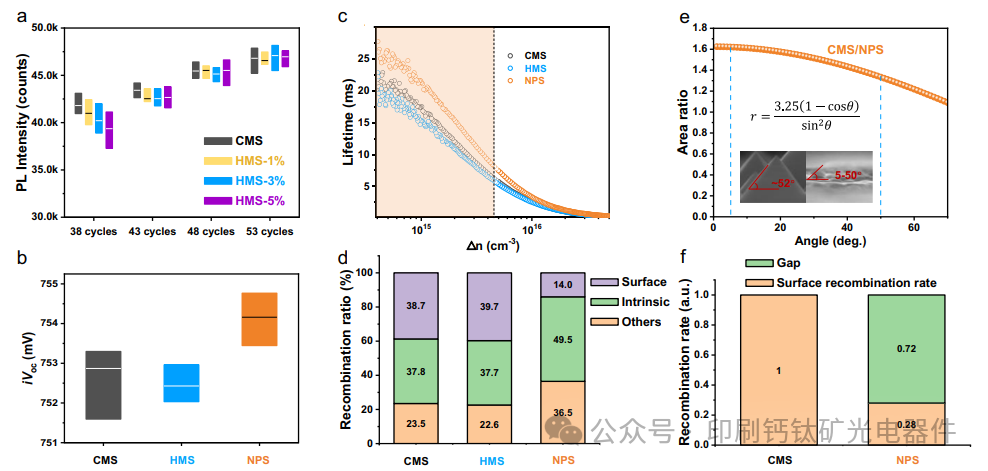

1.开发了一种利于提升光学性能的双面光管理策略，有利于减少光学损失和提高整体的均匀性。

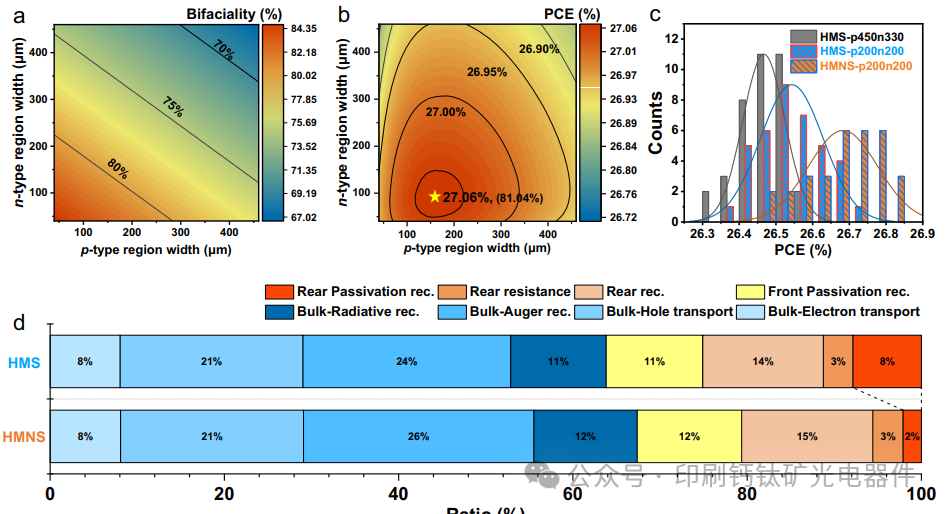

2.在商业尺寸350.0平方厘米的单结硅太阳能电池实现了创纪录的27.03%效率和较为优秀的双面率因子。
未来展望
1.创下了商业尺寸级的效率纪录，为日后后续效能的进一步突破提供了思路指导和奠定基石。
2.优良的外观性和较低的工业加工损耗度为未来市场化竞争力和产品整体质量起到了标杆型作用。
原文链接：
https://doi.org/10.1038/s41467-025-61128-y
