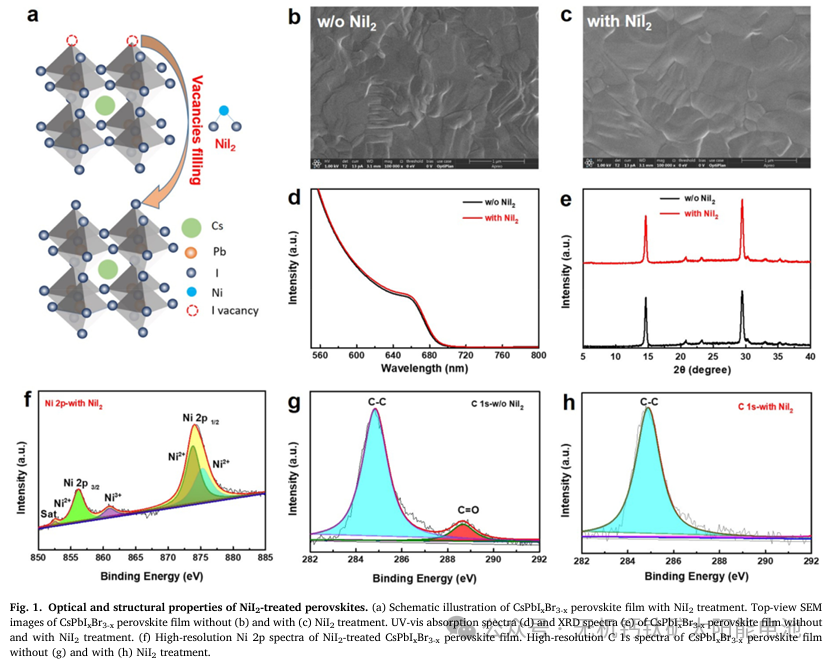

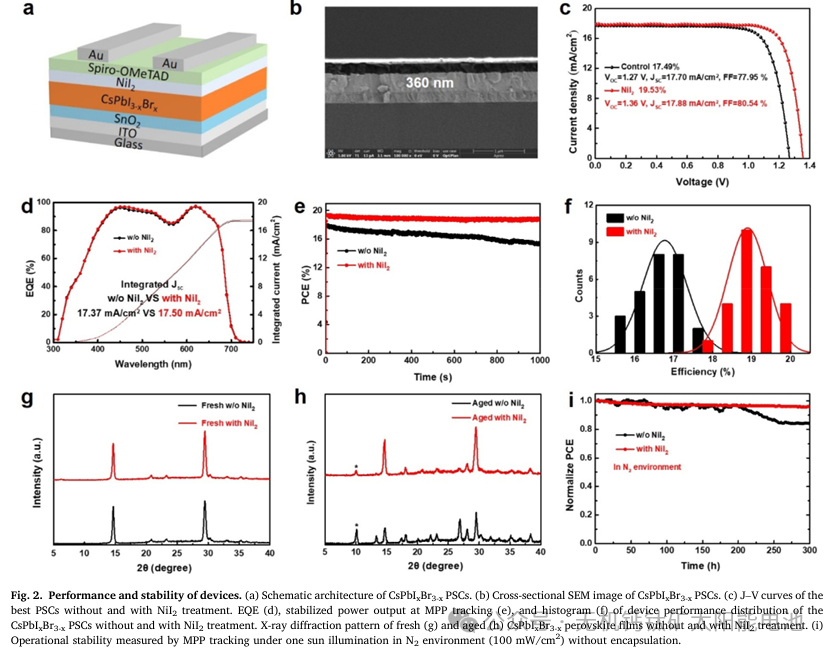

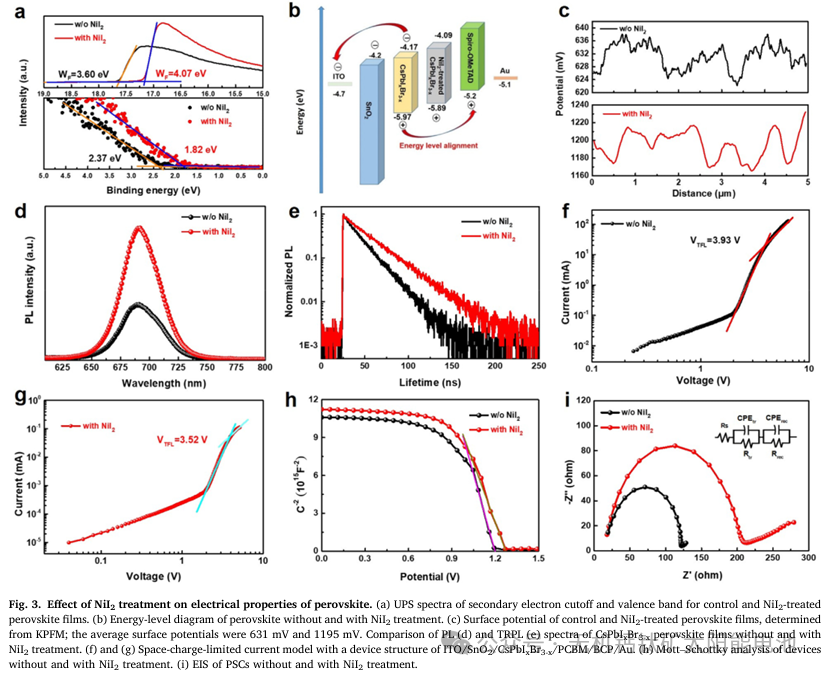

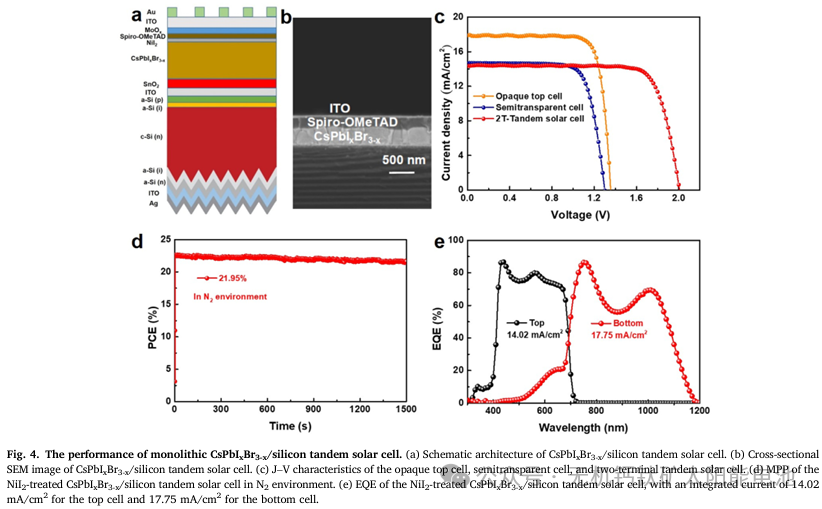

潜在的耐高温无机钙钛矿/硅串联太阳能电池(TSC)是有望突破单结硅电池效率极限的器件。然而，不良的非辐射复合通常会导致显著的电压损失。鉴于此，2022年6月28日南开大学Xiaodan Zhang等于eScience发文，提出一种有效的策略，使用无机卤化物盐碘化镍来钝化碘空位并抑制非辐射复合。经碘化镍处理的带隙为1.80eV的CsPbI3-xBrx无机钙钛矿太阳能电池的效率达到19.53%，电压为1.36V，对应的电压损失为0.44V。重要的是，处理后的器件表现出出色的运行稳定性，在氮气氛围中连续光照下进行最大功率点跟踪300小时后，仍能保持其初始效率的95.7%。通过将这种无机钙钛矿顶电池与带隙较窄的硅底电池相结合，首次实现了单片无机钙钛矿/硅串联太阳能电池，其效率达到22.95%，开路电压为2.04V。这项工作为利用无机钝化材料实现高效稳定的太阳能电池提供了一种有前景的策略。
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
近日，东方电气集团所属东长研究院、东方光能联合攻关打造的5千瓦钙钛矿-晶硅两端叠层光伏户外实证示范电站在甘肃酒泉正式投运，标志着我国新一代高效光伏技术从实验室研发阶段向户外规模化实证示范实现关键突破。
西安交通大学梁超等人提出一种原位双界面调控策略：在前驱体溶液中引入平面刚性电子给体四硫富瓦烯（TTF）。TTF与锡-铅钙钛矿前驱体组分间的电子给-受相互作用，辅以TTF原位自组装在钙钛矿体相及上下界面的双重富集，协同调控结晶动力学、均化Sn氧化态、促进载流子在体相与双界面处的抽取与输运，并稳固钙钛矿晶格。
近日，东方电气集团所属东方光能、东长研究院联合攻关打造的5千瓦钙钛矿-晶硅两端叠层光伏户外实证示范电站在甘肃酒泉正式投运，标志着我国新一代高效光伏技术从实验室研发阶段向户外规模化实证示范实现关键突破。针对钙钛矿材料的高温敏感性，团队采用了适配叠层电池的低温串焊与封装技术，有效降低热应力对钙钛矿层的损伤，成功研制出2384毫米×1303毫米钙钛矿-晶硅两端叠层光伏组件，实现从研发向工程示范的跨越。
12月19日，由江苏时代宁电新能源科技有限公司主导建设的全国首家宁德时代授权的“光储充换检收放”于一体的七合一全生态超级充换电站，在南京市玄武区正式竣工揭牌。
据企查查获悉，2025年12月19日，中科研和(宁波)科技有限公司再获融资，由镇海产业基金追投，具体融资金额暂未披露。
然而，缺陷阻碍了LSS薄膜实现有效的导电性。本工作不仅为基于溶液法制备硫族钙钛矿薄膜提供了可扩展的路径，也为开发用于透明电子器件的p型透明导电材料提出了新策略。
最终，最优WBGPSC实现了VOC=1.29V、JSC=20.0mAcm、FF=82.8%和PCE=21.27%，对应Shockley–Queisser电压极限的92.8%。这些结果表明，协同缺陷钝化与能级调控对于释放WBG钙钛矿的完整电压潜力均至关重要。研究亮点：突破性电压表现：通过协同表面处理，宽禁带钙钛矿电池开路电压达1.29V，实现Shockley–Queisser理论极限的92.8%，为同类器件中最高之一。高效叠层集成：经处理的宽禁带钙钛矿作为顶电池，与硅底电池组成叠层器件，实现26.8%的光电转换效率与1.91V的高开路电压，展示其在实际叠层光伏中的应用潜力。
本研究中山大学毕冬勤等人首次设计并引入一种新型SAM分子——9--9H-咔唑，其具有共轭邻苯二酚锚定基团，应用于锡-铅钙钛矿电池中。此外，DOPhCz加速空穴提取并减少器件工作过程中的化学扰动。应用于全钙钛矿叠层电池时，效率达到28.30%。高效稳定全钙钛矿叠层电池：基于DOPhCz的Sn-Pb子电池效率达24.17%，全钙钛矿叠层效率达28.30%；在最大功率点连续运行500小时后仍保持80%初始效率，界面与运行稳定性显著优于2PACz体系。
钧达股份12月22日在机构线上电话会议表示，公司深耕光伏电池技术研发，在下一代钙钛矿技术领域布局深远，已与仁烁、中科院、苏州大学等单位开展研究，已实现关键突破：钙钛矿叠层电池实验室效率达32.08%，居于行业领先水平;2025年11月完成首片产业化N型+钙钛矿叠层电池下线，攻克底电池结构优化、高效介质钝化膜沉积等核心技术，具备独立开展叠层工艺研发与小规模生产的能力，正积极推进钙钛矿及钙钛矿叠层电池的商业化应用。
效率：DCA-1F共SAMs器件表现最优，冠军PCE26.11%，开路电压1.179V，短路电流密度25.89mA/cm，填充因子85.49%；DCA-0F、DCA-2F共SAMs器件PCE分别为25.21%、25.05%，均高于纯MeO-2PACz对照组。稳定性：30-50%湿度环境下储存1000小时，DCA-1F共SAMs器件保持90%初始PCE；1太阳光照下最大功率点跟踪1000小时，仍维持～90%效率，而纯MeO-2PACz器件500小时后效率衰减超50%。DCA分子与MeO-2PACz在溶液状态下自聚集行为的示意图。近期报道的基于共自组装单分子层策略的高效钙钛矿太阳能电池性能汇总。
FASCN促进钙钛矿晶粒长大，PDAI减少表面缺陷，共同抑制非辐射复合并提升电荷提取效率。进一步通过三元富勒烯混合物优化电子传输层，改善能级对齐并降低界面能量损失，使小面积器件的开路电压从1.41V提升至1.60V，能量转换效率达9.4%。该系统太阳能-氢能转换效率达6.5%，是目前报道的单吸收体PV-EC系统中最高值。单吸收体水分解效率创纪录：将优化后的1.0cm器件集成于PV-EC系统，实现6.5%的太阳能-氢能转换效率，为目前单吸收体光解水系统最高值。
