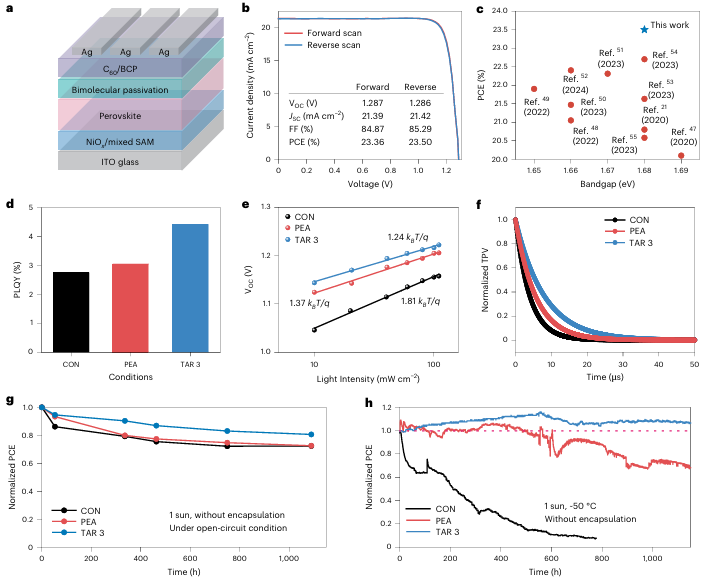

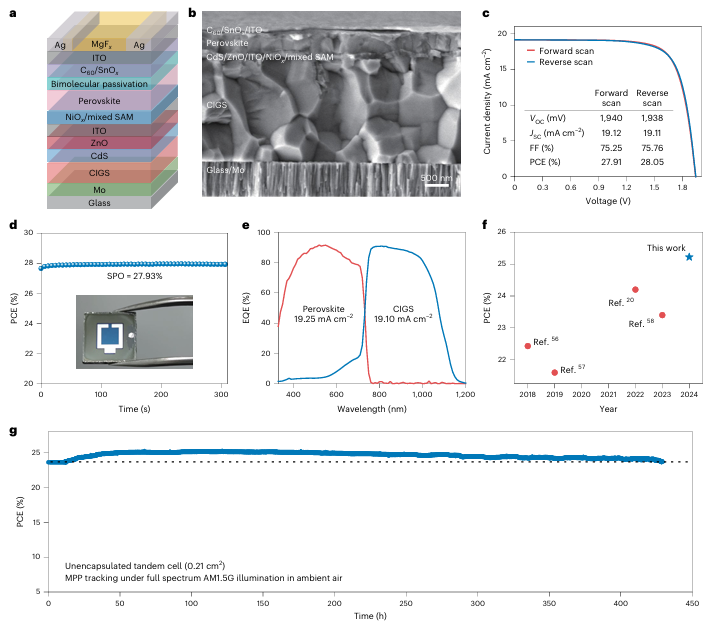

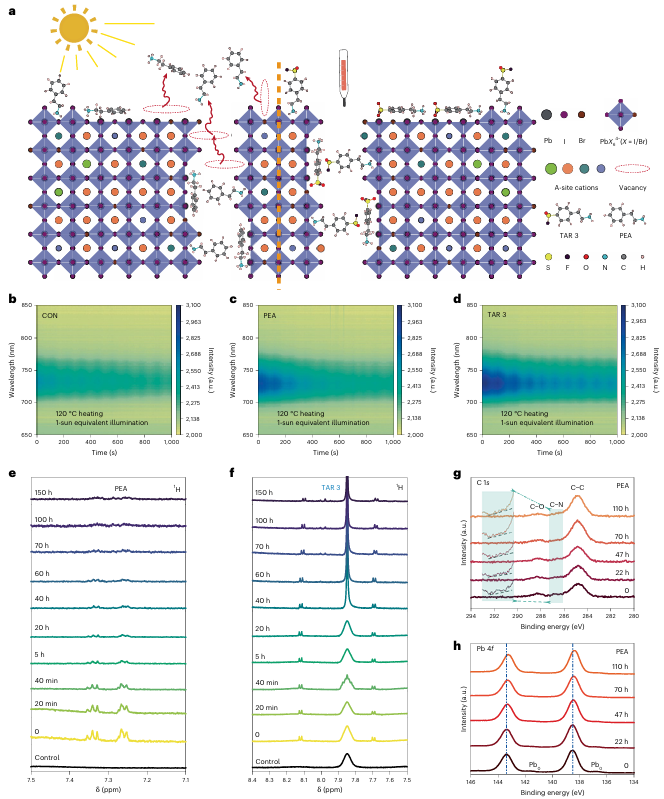

宽带隙钙钛矿与Cu(In,Ga)Se2薄膜叠层太阳能电池有望成为经济高效的轻型光伏电池。然而，由于复合损耗和宽带隙钙钛矿的光热诱导衰减，钙钛矿/Cu(In,Ga)Se2叠层太阳能电池的能量转换效率和稳定性尚无法与单结太阳能电池相比。鉴于此，2025年6月30日北理工姜岩&陈棋于Nature Energy刊发抑制钙钛矿缺陷钝化失效，实现钙钛矿/Cu(In,Ga)Se2单片叠层太阳能电池，认证效率达27.35%的研究成果，本研究指出，常见的钙钛矿钝化策略在热应力和光照应力的共同作用下，通常会因钝化剂的脱附而失效。展示了一种具有精心设计功能基团的坚固钝化剂，无论钙钛矿表面端如何，都能抑制钝化剂的脱附，增强其对光热应力的抵抗力，并显著抑制相偏析。宽带隙钙钛矿太阳能电池实现了23.5%的最高功率转换效率，在约50°C、1个太阳光照射下连续运行1000小时后，性能几乎无衰减。当集成到钙钛矿/Cu(In,Ga)Se2叠层电池中时，它们的稳态功率转换效率达到了27.93%(认证值为27.35%)，并在约38°C的环境空气中稳定运行超过420小时。
索比光伏网 https://news.solarbe.com/202507/02/390962.html
