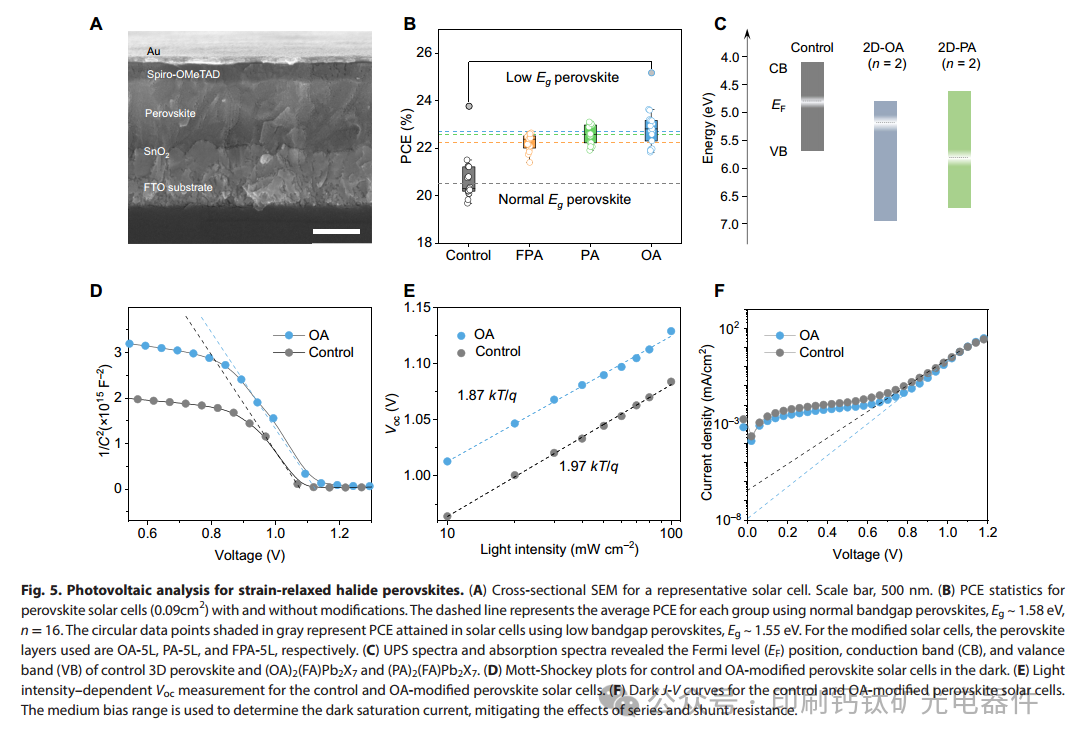

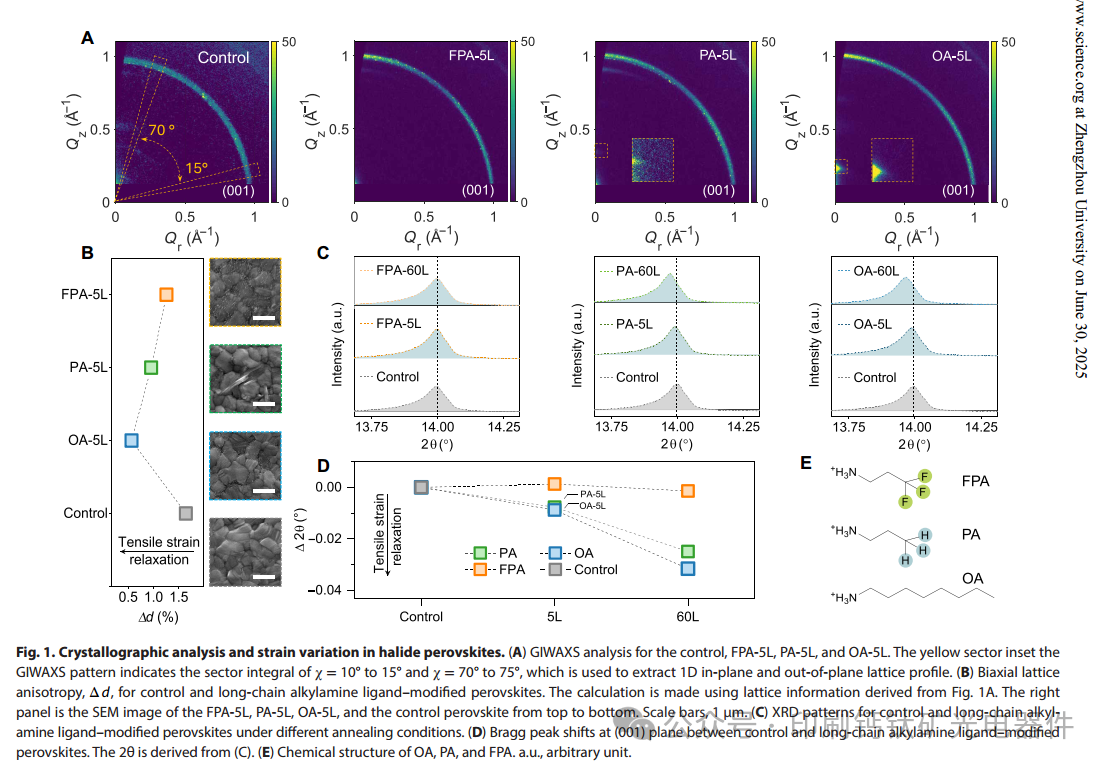

将机械应变和应变工程应用于卤化物钙钛矿，赋予了它们有趣的性质。然而，对机械应变(包括卤化物钙钛矿中的残余应变)的深入了解仍不完整，同时还面临着将应变效应从其他干扰中分离出来的严峻挑战。鉴于此，英国萨里大学Wei Zhang在期刊《Science Advances》发文，题为“Strain relaxation in halide perovskites via 2D/3D perovskite heterojunction formation”。该团队通过2D/3D钙钛矿异质结的形成来检验三维(3D)卤化物钙钛矿中残余拉伸应变的弛豫。2D钙钛矿在3D钙钛矿中诱导结构碎裂，促进拉伸应变的塑性松弛。通过隔离非本征晶相干扰和与激子相关的光学干扰，我们观察到3D钙钛矿仅在适度拉伸应变弛豫的情况下保持高结晶度。这种适度的弛豫增强了3D钙钛矿中的光电性质，包括加宽的带间吸收和延长的电荷载流子寿命，显著有助于提高光伏器件中可获得的最大功率转换效率。我们的发现概述了优化光电性能的应变弛豫条件，推进了卤化物钙钛矿中的应变工程。
创新点

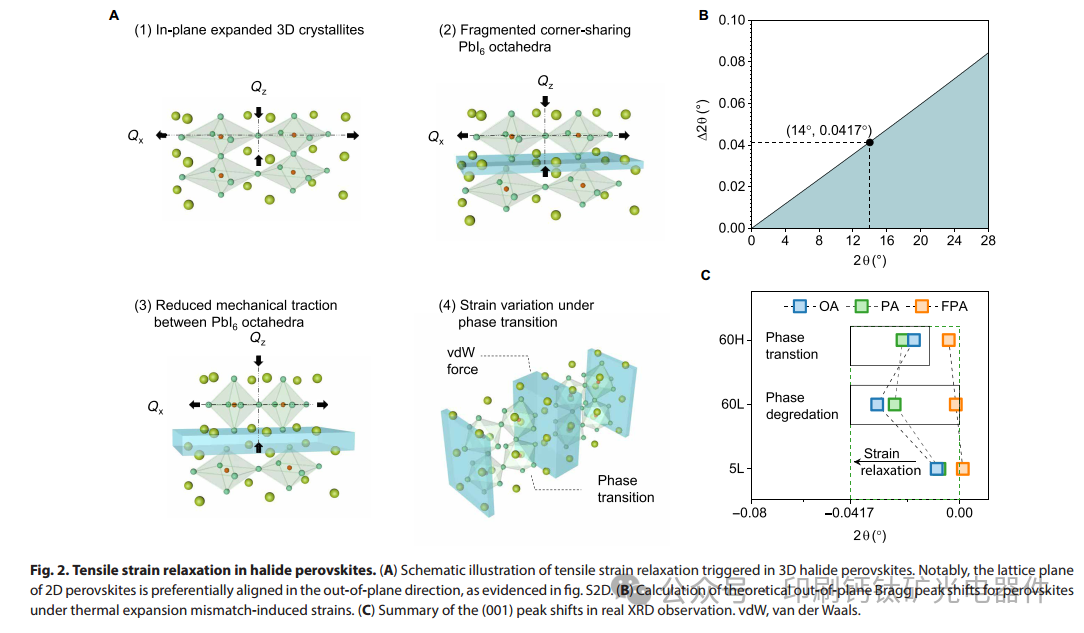

1.提出2D诱导塑性应变松弛机制，利用长链烷基胺配体形成2D钙钛矿，触发3D结构的碎片化，实现面内应变的不可逆松弛。
2.明确适度应变松弛提升光电性能，发现仅适度的应变松弛可增强载流子寿命与吸收性能，而过度松弛反而导致结构退化。

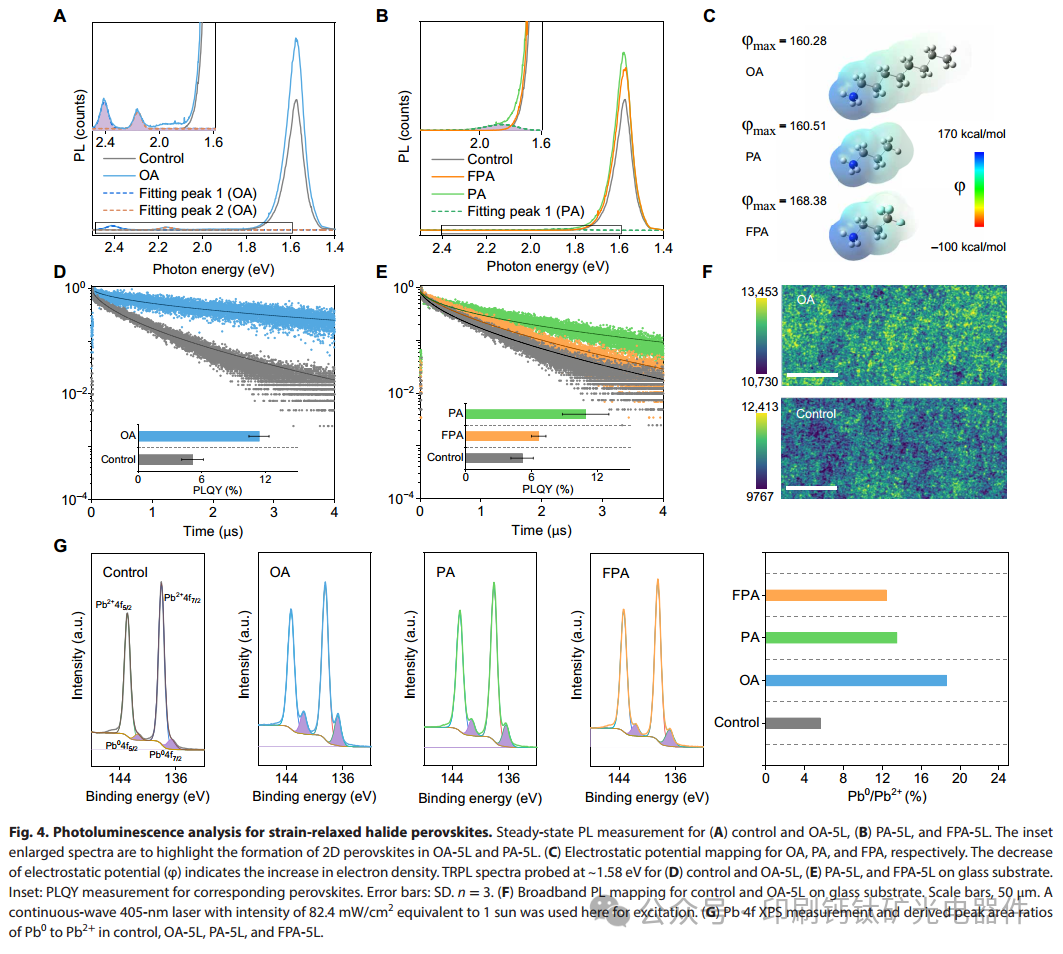

3.剥离应变效应与激子干扰，通过激子结合能分析，证实PL红移主要源于应变调控，非激子效应干扰。
未来展望
1.发展多配体协同调控策略，平衡应变松弛与器件稳定性。2.推广应变工程至不同带隙钙钛矿体系，实现广泛材料适用性。3.结合界面能级设计与应变调控，优化器件整体能带结构与效率。
原文地址：https://www.science.org/doi/10.1126/sciadv.adu3459
