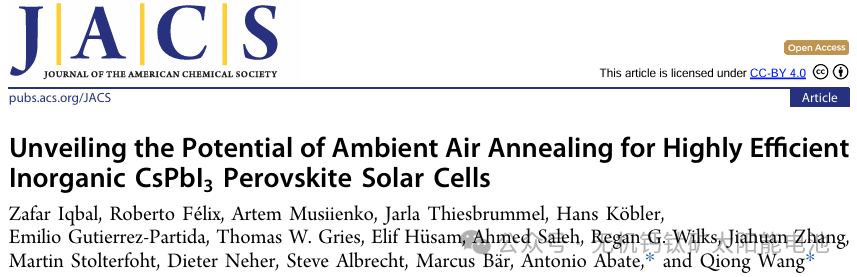

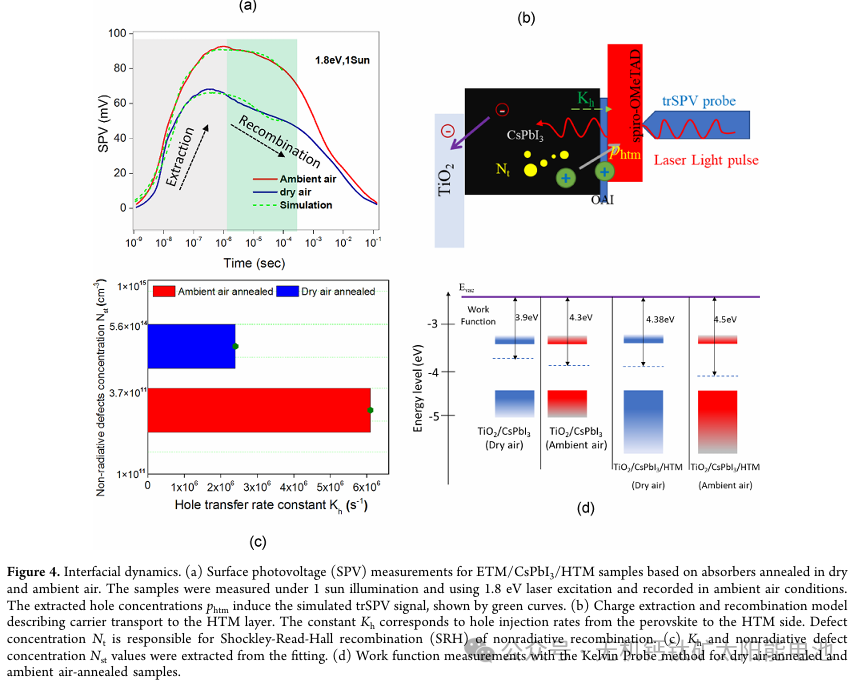

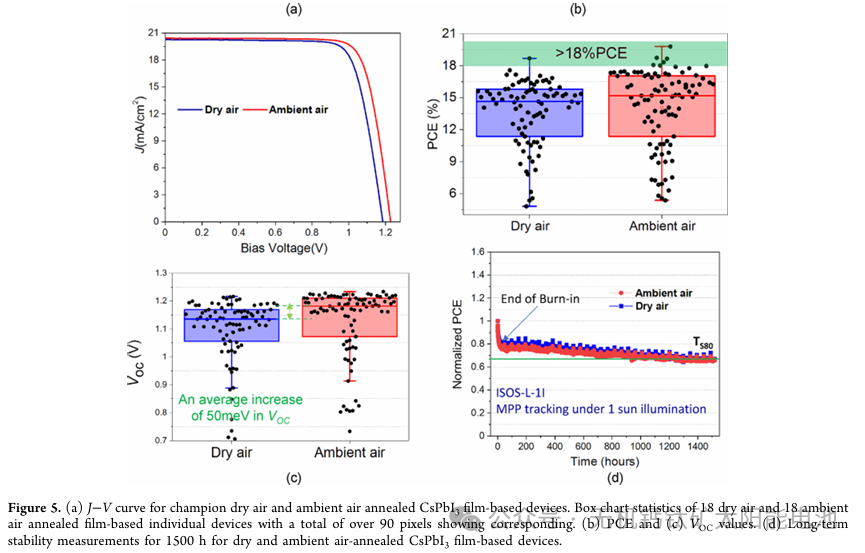

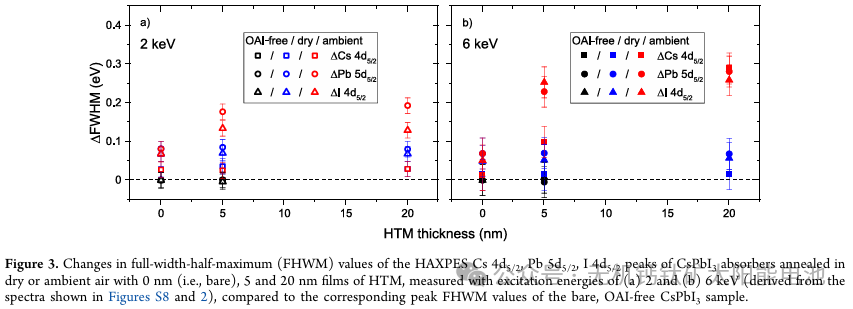

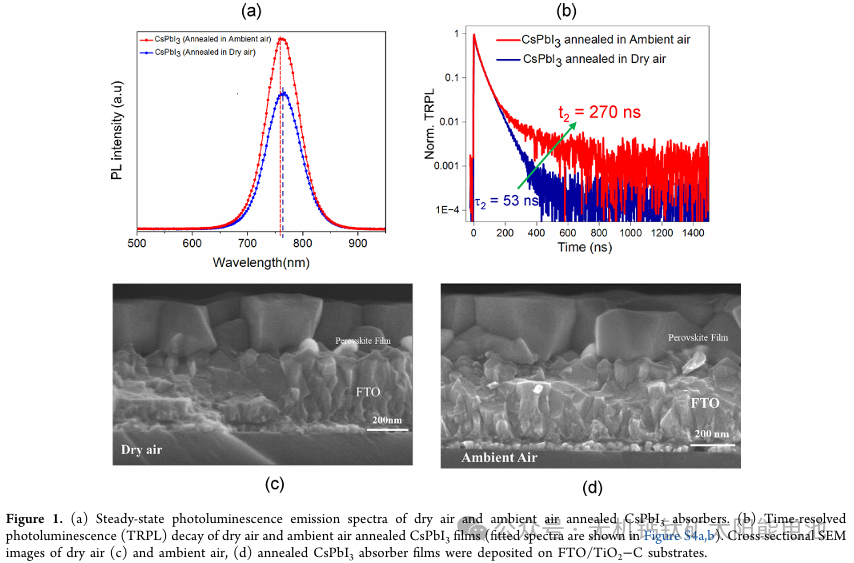

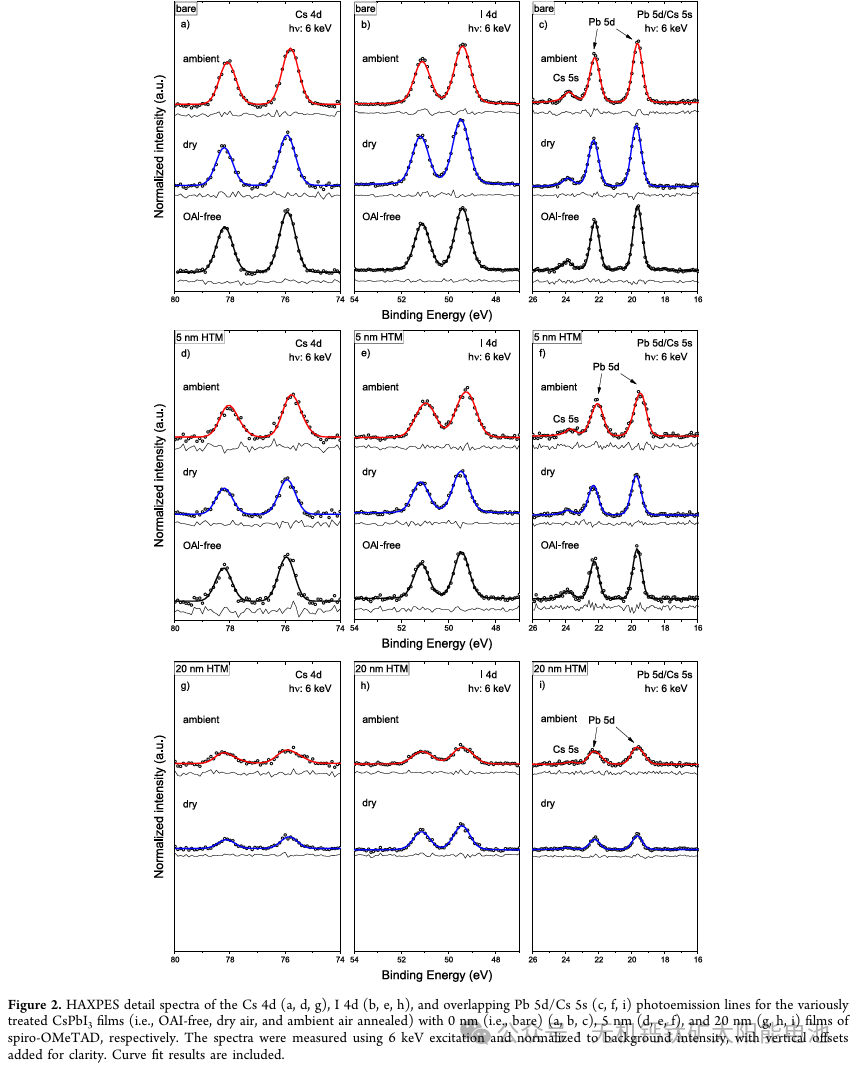

2024年2月9日德国亥姆霍兹柏林能源与材料研究中心Qiong Wang等于JACS发文，详细报道了经干燥和环境空气退火处理的 CsPbI₃ 薄膜的表面分析，以及它们在钙钛矿太阳能电池中后续改性界面的情况。我们发现，在环境空气中退火并不会对半导体薄膜的光电性能产生不利影响;相反，经环境空气退火处理的样品会发生表面改性，通过硬 X 射线光电子能谱测量确定，这会导致能带弯曲增强。我们观察到界面载流子动力学发生变化，从而改善了CsPbI₃钙钛矿太阳能电池中的载流子提取。光谱测量表明，由于环境空气退火，陷阱态密度降低。因此，基于空气退火CsPbI₃的n-i-p结构器件实现了19.8%的功率转换效率，开路电压为 1.23 V。
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
西安交通大学梁超等人提出一种原位双界面调控策略：在前驱体溶液中引入平面刚性电子给体四硫富瓦烯（TTF）。TTF与锡-铅钙钛矿前驱体组分间的电子给-受相互作用，辅以TTF原位自组装在钙钛矿体相及上下界面的双重富集，协同调控结晶动力学、均化Sn氧化态、促进载流子在体相与双界面处的抽取与输运，并稳固钙钛矿晶格。
钧达股份12月22日在机构线上电话会议表示，公司深耕光伏电池技术研发，在下一代钙钛矿技术领域布局深远，已与仁烁、中科院、苏州大学等单位开展研究，已实现关键突破：钙钛矿叠层电池实验室效率达32.08%，居于行业领先水平;2025年11月完成首片产业化N型+钙钛矿叠层电池下线，攻克底电池结构优化、高效介质钝化膜沉积等核心技术，具备独立开展叠层工艺研发与小规模生产的能力，正积极推进钙钛矿及钙钛矿叠层电池的商业化应用。
效率：DCA-1F共SAMs器件表现最优，冠军PCE26.11%，开路电压1.179V，短路电流密度25.89mA/cm，填充因子85.49%；DCA-0F、DCA-2F共SAMs器件PCE分别为25.21%、25.05%，均高于纯MeO-2PACz对照组。稳定性：30-50%湿度环境下储存1000小时，DCA-1F共SAMs器件保持90%初始PCE；1太阳光照下最大功率点跟踪1000小时，仍维持～90%效率，而纯MeO-2PACz器件500小时后效率衰减超50%。DCA分子与MeO-2PACz在溶液状态下自聚集行为的示意图。近期报道的基于共自组装单分子层策略的高效钙钛矿太阳能电池性能汇总。
近期，中国科学院半导体研究所游经碧研究员领导的团队发现，基于MACl制备的钙钛矿薄膜存在垂直方向上氯分布不均匀的问题，主要原因是MACl中的氯离子在钙钛矿结晶过程中迅速迁移至上表面引起富集。基于所开发的氯元素均匀分布的钙钛矿薄膜，团队研制出经多家权威机构认证、光电转换效率为27.2%的钙钛矿太阳能电池原型器件。该研究实现了钙钛矿太阳能电池效率与稳定性方面的协同提升，将为其产业化发展提供重要支撑。
论文概览宽带隙钙钛矿的稳定性是实现高效钙钛矿/硅叠层光伏器件的关键，但由于宽带隙钙钛矿中卤化物偏析导致的不稳定性仍然是一个重大挑战。结论展望本研究创新性地提出了一种离子位点竞争策略，通过精心设计的多Cl-源前驱体组分优化，实现了Cl离子在钙钛矿晶格与间隙位点的可控分布。
我们深入研究了BPAH对ETL能级和迁移率的影响，并揭示了其与发光层之间的强相互作用，有效钝化了发光层表面缺陷，促进了电荷传输与辐射复合。研究亮点：一分子双功能：BPAH实现ETL能级调控与界面钝化BPAH分子插入POT2T分子间隙，改善π-π堆叠，提升电子迁移率；其咪唑基团与发光层中未配位Pb配位，增强铅-卤键结合力，有效抑制卤离子迁移与界面缺陷。
自组装单分子层已成为钙钛矿太阳能电池中一类重要的界面材料，能够调控能级、提升电荷提取效率，并改善器件效率与稳定性。其中，基于膦酸的自组装单分子层因其可与透明导电氧化物形成共价键，作为超薄、透明且可调控的空穴传输层而备受关注。解决这些挑战是将SAMs推向商业化钙钛矿太阳能产品的关键。
综上，该研究表明，在干燥气氛中制备活性层或在最终退火时引入适度湿度，可获得两步法FAPbI太阳能电池的最佳性能与稳定性。
论文概览针对倒置结构钙钛矿太阳能电池中钙钛矿/自组装单分子层异质界面机械稳定性差、制约器件长期可靠性的关键瓶颈，青岛科技大学与中国科学院青岛生物能源与过程研究所联合团队创新性地基于软硬酸碱理论，设计并筛选出一系列硫醇（-SH）基交联剂，用于强化界面化学键合并提升稳定性。
香港科技大学周圆圆、香港理工大学蔡嵩骅等研究团队，通过低剂量扫描透射电子显微镜首次在铯掺杂混合阳离子钙钛矿薄膜中，发现了一种新型亚稳态晶粒内杂质纳米簇。核心技术亮点首次发现晶粒内隐藏杂质：利用超低剂量扫描透射电镜，首次在原子尺度上直接观测并解析了隐藏在钙钛矿晶粒内部的亚稳态ABX型杂质纳米团簇的晶体结构。
论文第一完成单位为同济大学材料科学与工程学院。同济大学陆伟教授与袁宾研究员为论文通讯作者。陆伟教授团队以电磁功能材料为主要研究对象，在多功能集成电磁防护材料等方向进行了系统性研究。在国家重点研发计划、国家自然科学基金等项目的支撑下，近期多项电磁防护材料研究成果发表于高水平期刊。
