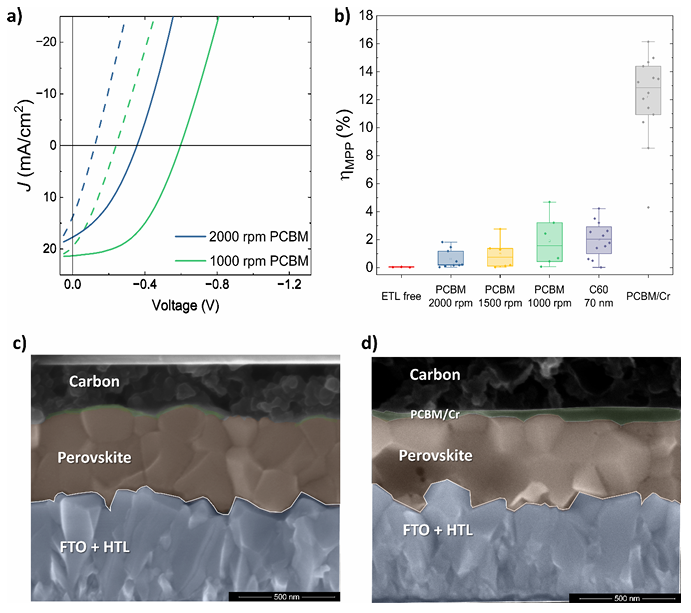

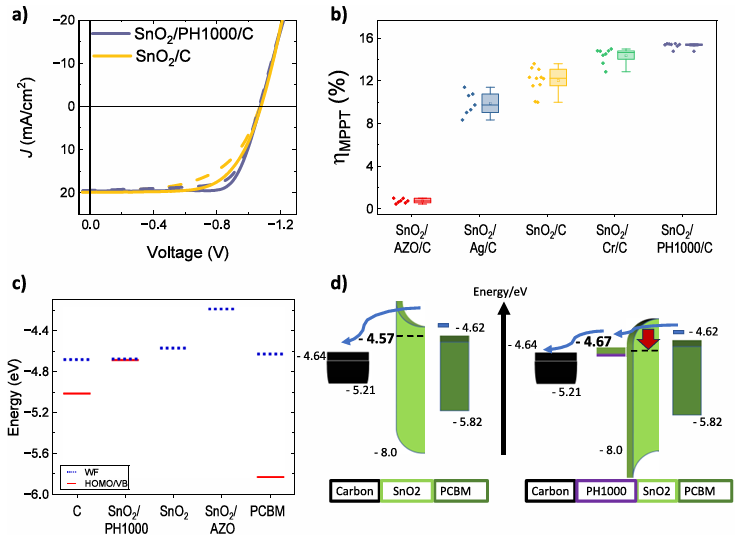

钙钛矿太阳能电池实现了较高的能量转换效率，但通常依赖于真空沉积的金属接触，这导致贵金属材料成本高昂，而活性更高的金属则存在稳定性问题。碳基材料提供了一种经济高效且可能更稳定的替代方案。绝大多数碳电极钙钛矿太阳能电池采用正式或“无空穴传输层”架构。鉴于此，2025年5月13日牛津大学Henry J. Snaith于AEL刊发电荷提取多层膜使具有碳电极的反式钙钛矿太阳能电池成为可能的研究成果，进行了一项系统性研究，以评估反式钙钛矿太阳能电池接触层与碳顶电极的兼容性。研究发现了常见电子传输层与碳电极沉积工艺之间的不兼容性，以及碳电极中先前未观察到的半导体特性，这些特性对电荷提取和电子行为具有独特的意义。为了克服这些问题，引入了双层原子层沉积氧化锡(SnO2)和聚(2,3-二氢噻吩并-1,4-二恶英)-聚(苯乙烯磺酸盐)(PEDOT:PSS)，其效率高达16.1%，并且在500小时户外老化后仍保持94%的性能。这项研究对于可印刷、无金属电极和无蒸发的钙钛矿光伏技术而言是至关重要的一步。
索比光伏网 https://news.solarbe.com/202505/14/389135.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
东芝能源系统公司主导该项目，长州工业株式会社、电通信大学和金泽大学共同实施。该试验涉及将叠层的钙钛矿太阳能电池与铅稳定技术集成到户外测试模块中。该活动计划于2025年8月8日至2026年12月举行。
富勒烯基电子传输层常用于锡基钙钛矿太阳能电池以实现高功率转换效率，但其存在成本高、合成复杂、电子迁移率低以及与钙钛矿相互作用有限等问题。该研究展示了非富勒烯ETL在锡基钙钛矿光伏中的潜力。研究亮点：高效率与大尺寸兼备：采用非富勒烯ETL材料P3，实现了小面积16.06%和大面积14.67%的高效率，且均通过第三方认证，为锡基钙钛矿太阳能电池的大面积化提供了可行路径。
我们揭示了掺杂机制，并证明此类掺杂剂可将钙钛矿/OSC异质结处的空穴提取效率提升45%。使用金属茂盐掺杂剂的钙钛矿/OSC光活性层，相比使用传统LiTFSI基掺杂剂的薄膜，对湿气诱导降解的耐受性显著增强。显著增强器件界面稳定性与空穴提取金属茂盐掺杂剂及其反应副产物中性二茂铁能有效钝化钙钛矿表面，诱导能带弯曲并形成表面杂化态，从而提升空穴提取效率。
可印刷的后电极是钙钛矿太阳能电池规模化应用的关键技术。碳电极在n-i-p结构中已广泛应用，但其在p-i-n结构中的应用因界面能量失配而受限。
兼具高光电效率与机械弹性的有机太阳能电池对于可穿戴设备至关重要。本文天津大学叶龙等人引入一种广泛适用的策略，使用弹性体SEEPS，其通过精细调节与受体的相容性来实现OSCs的增韧。SEEPS诱导显著的次级弛豫以耗散应变能，使断裂应变提高超过11倍。
AP中的硫代羧酸盐基团可强螯合欠配位Pb，钝化缺陷并抑制铅泄露；其含氮部分与I形成氢键，抑制碘空位形成。本工作证明了AP作为高效界面调控剂的有效性，并为稳定高效全无机PSCs的多功能分子工程提供了新思路。高效缺陷抑制与能级优化：AP处理显著提升薄膜结晶质量、降低陷阱态密度，并优化钙钛矿/空穴传输层能级对齐，实现高达22.16%的转换效率与1.29V的高开路电压。
室温亚埃级成像揭示了量子点中卤化铅钙钛矿晶格固有的原子特征与八面体倾斜，表明其在受热扰动前已处于预倾斜的低对称性状态。这些发现揭示了钙钛矿量子点本征的结构柔性，并为优化量子点在各类光电器件中的稳定性与效率提供了一种可扩展的后合成处理方法。
近年来，随着自组装分子的应用，倒置钙钛矿太阳能电池的效率迅速提升，但SAM分子易脱附的问题严重制约了器件稳定性。本研究华东师范大学李晓东和方俊锋等人引入功能化的氧化铟锡纳米颗粒，以促进并增强SAM在基底上的自组装。与ITO基底上传统物理吸附、易脱附的OH不同，INPs上的OH基团键合稳定，能耐受溶剂冲洗和长期老化，从而抑制器件老化过程中SAM的脱附。
在“双碳”战略引领下，我国光伏技术创新再迎里程碑进展。近日，南京大学谭海仁教授课题组联合仁烁光能产业化团队，在清洁能源关键核心技术研发中取得重大突破。其研制的平米级商业化钙钛矿光伏组件，不仅实现了绿色环保制备，更在转换效率与产品可靠性方面双双达到世界领先水平。
2025年12月1-3日，第八届国际异质结大会和首届国际钙钛矿-硅叠层大会在韩国大田隆重举行。面向27%效率的下一代异质结技术布局在上述已验证且行之有效的提效技术基础上，彭振维进一步介绍了迈为对下一代异质结电池的探索与发现。异质结成本与可持续性优势凸显除了效率领先，异质结技术的低成本潜力正加速释放。随着银浆价格持续上涨，异质结电池低银耗的优势日益突出，成本竞争力进一步增强。
近日，中国科学院上海高等研究院光源科学中心研究人员成功将邻苯二甲酸氢钾作为多功能添加剂引入SnO2电子传输层，以同步改变ETL性质和SnO2/钙钛矿埋底界面。此外，KHP在ETL中均匀分布，并在热退火过程中逐渐扩散至埋底界面和钙钛矿层，进一步与未配位的Pb离子配位，降低钙钛矿的表面及体相缺陷密度，缓解薄膜内部应力。
